ФРИР-6500 C ШАТРОМ РУКАВНЫЕ ФИЛЬТРЫ В ПРЯМОУГОЛЬНОМ КОРПУСЕ С ОДНИМ ЦЕНТРАЛЬНЫМ ГАЗОХОДОМ: ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ПРИМЕНЕНИЕ

ФРИР-6500 C ШАТРОМ рукавные фильтры в прямоугольном корпусе с одним центральным газоходом производства «Укрвентсистемы» представляют собой специализированное оборудование для высокоэффективной очистки технологических газов и воздуха от пылевых частиц. Данные фильтры относятся к категории пылеуловителей сухого типа с импульсной регенерацией фильтровальных рукавов. Основной задачей конструкции является обеспечение надежного и долговременного процесса фильтрации при минимальных эксплуатационных затратах и высокой степени очистки — более 99% при выходной запыленности до 10 мг/м³.

ОСНОВНОЕ НАЗНАЧЕНИЕ РУКАВНЫХ ФИЛЬТРОВ В ПРЯМОУГОЛЬНОМ КОРПУСЕ С ОДНИМ ЦЕНТРАЛЬНЫМ ГАЗОХОДОМ

ФРИР-6500 c шатром рукавные фильтры предназначены для:

предотвращения выбросов пыли в атмосферу из технологических процессов;
улавливания производственного продукта и возврата его в производство;
работы с технологическими газами и аспирационными потоками различной запыленности.

Прямоугольный секционный корпус с центральным газоходом обеспечивает компактность конструкции и уменьшает расход металла на изготовление. Двухрядное расположение секций позволяет разместить газоходы между рядами фильтровальных рукавов, что снижает трудоемкость сборки и монтажа.

ПРИМЕНЕНИЕ ФРИР-6500 C ШАТРОМ РУКАВНЫХ ФИЛЬТРОВ В ПРЯМОУГОЛЬНОМ КОРПУСЕ

Фильтры ФРИР-6500 c шатром применяются в различных отраслях промышленности, включая:

металлургическую и горнодобывающую промышленность;
химическую и фармацевтическую отрасли;
пищевую и деревообрабатывающую промышленность;
предприятия с аспирационными системами и технологическими выбросами.

Оборудование обеспечивает эффективную фильтрацию пыли с высокой плотностью и разнообразными химическими свойствами, благодаря современным фильтровальным материалам и импульсной регенерации.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ФРИР-6500 C ШАТРОМ

Рабочее давление или разрежение — менее 0,02 МПа;
Температура очищаемого потока — до 250˚С;

Энергетические ресурсы:

Электроснабжение 220В, 50 Гц или 380В, 50 Гц;
Сжатый осушенный воздух 5–6 бар, очищенный от примесей и масел, не ниже 5 кл. по ГОСТ 17433-80;

Конструктивные особенности:

Корпус из блоков или панелей, сборка на болтах и/или сваркой;
Бункер с углом наклона 60°, щелевой или пирамидальный, в нижней части съемный винтовой конвейер;
Монтажные люки с круглыми крышками диаметром 600 мм, внутренние поверхности заподлицо для предотвращения оседания пыли;
Рукава фильтровальные на жестком проволочном каркасе, тканая основа с антистатическими свойствами и пропитками для химической устойчивости.

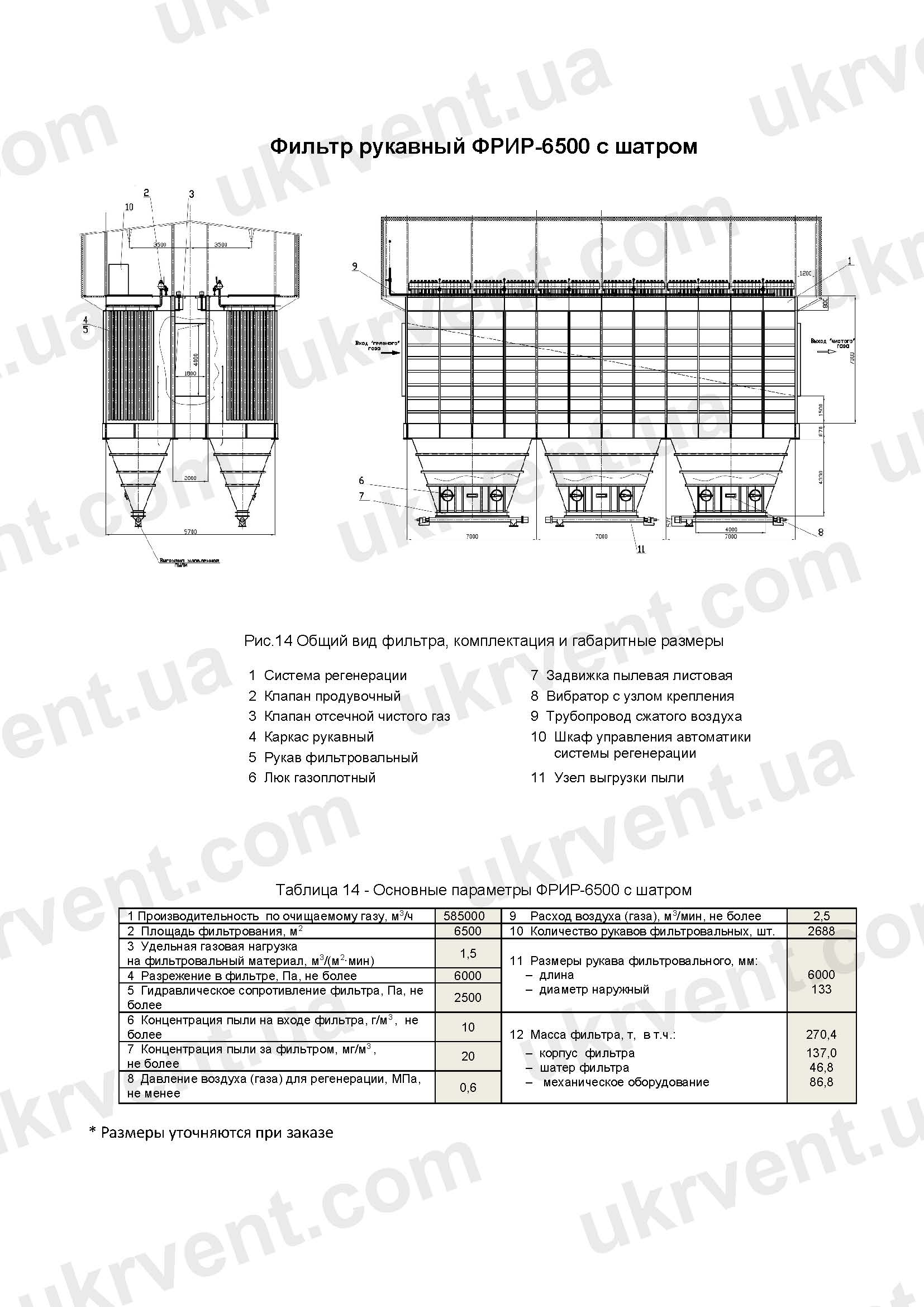

ПАРАМЕТРЫ ФРИР-6500 C ШАТРОМ РУКАВНОГО ФИЛЬТРА В ПРЯМОУГОЛЬНОМ КОРПУСЕ С ОДНИМ ЦЕНТРАЛЬНЫМ ГАЗОХОДОМ

	ФРИР-6500 c шатром
Производительность по очищаемому газу, м³/ч	585000
Площадь фильтрования, м²	6500
Удельная газовая нагрузка на фильтровальный материал, м³/(м²∙мин)	1,5
Разрежение в фильтре, Па, не более	6000
Гидравлическое сопротивление фильтра, Па, не более	2500
Концентрация пыли на входе фильтра, г/м³, не более	10
Концентрация пыли за фильтром, мг/м³, не более	20
Давление воздуха (газа) для регенерации, МПа, не менее	0,6
Расход воздуха (газа), м³/мин, не более	2,5
Количество рукавов фильтровальных, шт.	2688
Длина рукава фильтровального, мм	6000
Диаметр наружный рукава фильтровального, мм	133
Масса фильтра, т	270,4
Масса корпуса фильтра, т	137
Масса шатер фильтра, т	46,8
Масса механического оборудования, т	86,8

* Размеры уточняются при заказе

ПРИНЦИП РАБОТЫ ФРИР-6500 C ШАТРОМ РУКАВНЫХ ФИЛЬТРОВ

Процесс фильтрации осуществляется следующим образом:

Запыленный газ поступает в центральный газоход и равномерно распределяется между фильтровальными рукавами;
Пыль оседает на поверхности рукавов, а очищенный газ выходит через верхний коллектор;
Регенерация фильтровальных рукавов выполняется импульсной продувкой сжатым воздухом, что восстанавливает производительность и предотвращает засорение;
Скопившаяся пыль в бункере перемещается к разгрузочному отверстию с помощью съемного винтового конвейера.

ЦЕНА И КУПИТЬ ФРИР-6500 C ШАТРОМ

На стоимость ФРИР-6500 c шатром рукавного фильтра влияют:

размеры корпуса и количество фильтровальных рукавов;
тип бункера (пирамидальный или щелевой);
характеристики фильтровальных материалов;
комплектация оборудования (конвейер, люки, импульсная система);
условия поставки и монтажа.

Компания «Укрвентсистемы» поставляет фильтры с полным комплектом запасных частей и обслуживающими комплектами, включая фильтровальные рукава, бункеры, приводы импульсной регенерации и аксессуары для монтажа. Приобретение непосредственно у производителя гарантирует точное соответствие техническим параметрам и сокращает сроки поставки.

ФРИР-6500 c шатром рукавные фильтры в прямоугольном корпусе с одним центральным газоходом представляют собой надежное и высокоэффективное решение для очистки технологических газов и воздуха. Компактная конструкция, высокая степень фильтрации и долговечность фильтровальных материалов обеспечивают эффективную эксплуатацию в различных отраслях промышленности. Правильный выбор фильтровальных рукавов и соблюдение условий эксплуатации позволяют поддерживать стабильную производительность оборудования на протяжении всего срока службы.
