ФРИР-70 РУКАВНЫЕ ФИЛЬТРЫ В ПРЯМОУГОЛЬНОМ КОРПУСЕ С ОДНИМ ЦЕНТРАЛЬНЫМ ГАЗОХОДОМ — ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, ПРИМЕНЕНИЕ И ЭКСПЛУАТАЦИЯ

ФРИР-70 рукавные фильтры в прямоугольном корпусе с одним центральным газоходом производства «Укрвентсистемы» представляют собой оборудование для высокоэффективной очистки технологических газов и воздуха от пылей различной природы. Данные фильтры относятся к группе сухих пылеуловителей и обеспечивают уровень очистки более 99%, позволяя снизить выбросы в атмосферу и вернуть улавливаемый продукт обратно в производственный процесс. Конструкция фильтров рассчитана на работу при давлении или разрежении менее 0,02 МПа и предусматривает компактность и экономичность за счёт прямоугольного секционного корпуса и центрального газохода.

ОСНОВНОЕ НАЗНАЧЕНИЕ РУКАВНЫХ ФИЛЬТРОВ В ПРЯМОУГОЛЬНОМ КОРПУСЕ С ОДНИМ ЦЕНТРАЛЬНЫМ ГАЗОХОДОМ

Основная функция ФРИР-70 — очистка технологических газов от твердых частиц и пылей в промышленных процессах. Фильтры обеспечивают:

снижение загрязнения атмосферного воздуха;
улавливание и возврат производственного продукта;
поддержку чистоты технологического оборудования и рабочей среды.

Применение современных фильтровальных материалов с различными физико-техническими характеристиками позволяет адаптировать фильтры к условиям агрессивных сред и высокой температуры до 250˚С.

ПРИМЕНЕНИЕ ФРИР-70 РУКАВНЫХ ФИЛЬТРОВ В ПРЯМОУГОЛЬНОМ КОРПУСЕ

Фильтры ФРИР-70 используются в различных отраслях промышленности, включая:

химическую и металлургическую;
деревообрабатывающую и цементную;
производство строительных и сыпучих материалов.

Применение фильтров обеспечивает эффективное отделение пылей от газовых потоков и позволяет поддерживать запыленность газа на выходе на уровне не более 10 мг/м³.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ФРИР-70

Рабочая температура газа: до 250˚С;
Рабочее давление: ≤0,02 МПа;
Энергетические ресурсы: электроэнергия 220В/50Гц или 380В/50Гц, сжатый осушенный воздух 5–6 бар;
Монтаж и обслуживание: корпуса собираются из панелей на болтах или сваркой, монтажные люки диаметром 600 мм обеспечивают доступ для обслуживания;
Бункеры: пирамидальные или щелевые, угол наклона стенок 60°, снабжены съемным винтовым конвейером.

ПРИНЦИП РАБОТЫ ФРИР-70 РУКАВНЫХ ФИЛЬТРОВ В ПРЯМОУГОЛЬНОМ КОРПУСЕ С ОДНИМ ЦЕНТРАЛЬНЫМ ГАЗОХОДОМ

Фильтрующий элемент представляет собой гладкий рукав на жестком проволочном каркасе. Загрязненный газ проходит через фильтровальные рукава, где пыль оседает на поверхности ткани. Регулярная регенерация осуществляется импульсной продувкой сжатым воздухом, что поддерживает характеристики материала и предотвращает снижение производительности. Газоходы расположены между рядами секций, что обеспечивает компактность конструкции и уменьшает затраты металла.

ЦЕНА И КУПИТЬ ФРИР-70

Стоимость фильтров зависит от:

количества и размеров фильтрующих рукавов;
типа корпуса и бункера;
комплектации электропневматическим оборудованием;
дополнительных опций по регенерации и системам управления.

У «Укрвентсистемы» можно приобрести:

фильтры ФРИР-70 в готовой комплектации;
запасные фильтрующие рукава;
комплектующие для бункеров и винтовых конвейеров;
системы автоматизации и контроля регенерации.

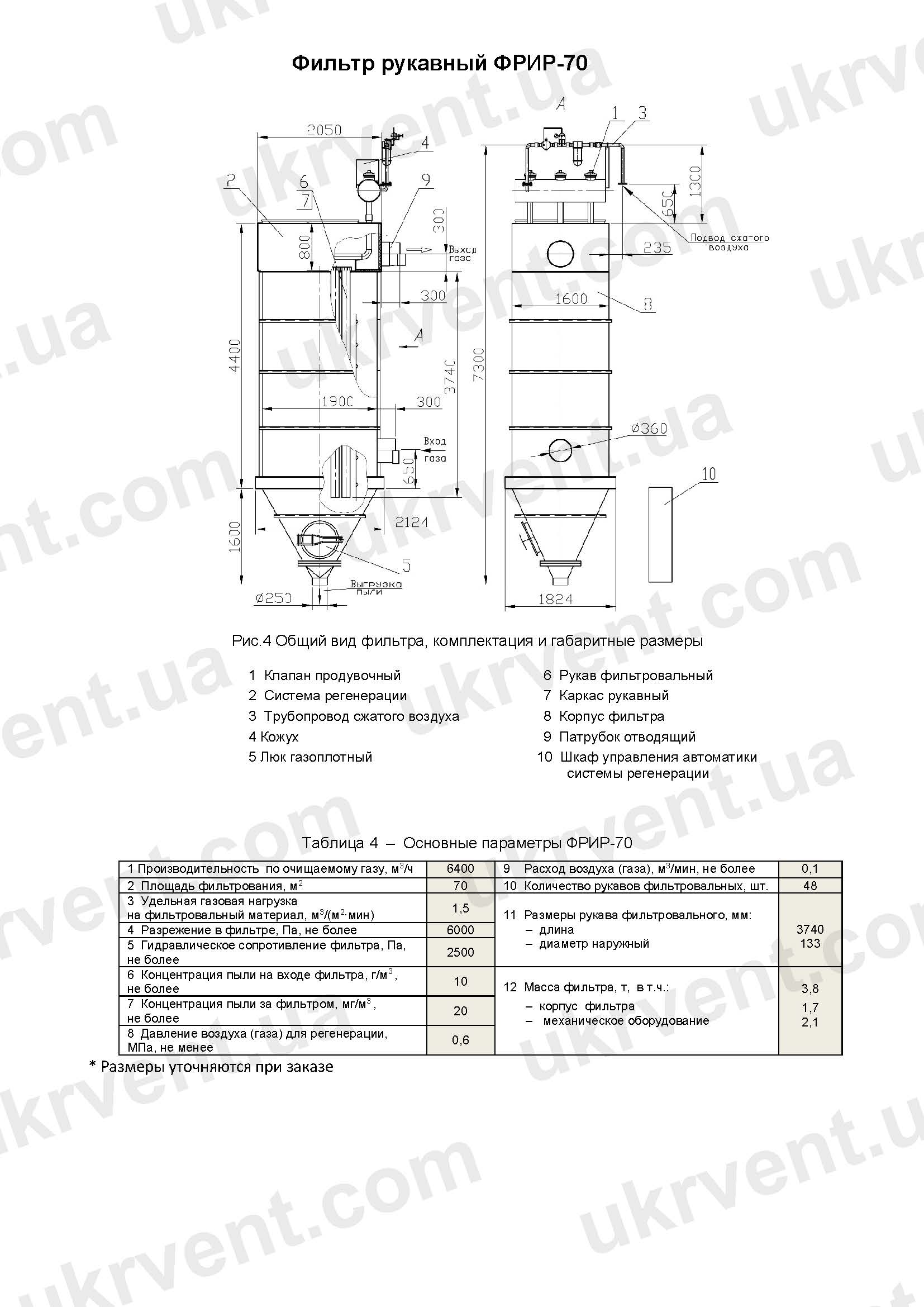

ПАРАМЕТРЫ ФРИР-70 РУКАВНОГО ФИЛЬТРА В ПРЯМОУГОЛЬНОМ КОРПУСЕ С ОДНИМ ЦЕНТРАЛЬНЫМ ГАЗОХОДОМ

	ФРИР-70
Производительность по очищаемому газу, м³/ч	6400
Площадь фильтрования, м²	70
Удельная газовая нагрузка на фильтровальный материал, м³/(м²∙мин)	1,5
Разрежение в фильтре, Па, не более	6000
Гидравлическое сопротивление фильтра, Па, не более	2500
Концентрация пыли на входе фильтра, г/м³, не более	10
Концентрация пыли за фильтром, мг/м³, не более	20
Давление воздуха (газа) для регенерации, МПа, не менее	0,6
Расход воздуха (газа), м³/мин, не более	0,1
Количество рукавов фильтровальных, шт.	48
Длина рукава фильтровального, мм	3740
Диаметр наружный рукава фильтровального, мм	133
Масса фильтра, т	3,8
Масса корпуса фильтра, т	1,7
Масса шатер фильтра, т
Масса механического оборудования, т	2,1

* Размеры уточняются при заказе

ФРИР-70 рукавные фильтры в прямоугольном корпусе с одним центральным газоходом представляют собой эффективное, надежное и долговечное решение для очистки технологических газов. Компактная конструкция, применение современных фильтровальных материалов и импульсная регенерация обеспечивают высокую степень очистки, экономичность и удобство эксплуатации. Данные фильтры являются универсальным оборудованием для промышленных предприятий, где требуется поддержание чистоты газа и защита окружающей среды.
