ФРИР-8500 С ШАТРОМ: РУКАВНЫЕ ФИЛЬТРЫ В ПРЯМОУГОЛЬНОМ КОРПУСЕ С ОДНИМ ЦЕНТРАЛЬНЫМ ГАЗОХОДОМ ДЛЯ ПРОМЫШЛЕННОЙ ОЧИСТКИ ГАЗОВ

ФРИР-8500 с шатром — это рукавные фильтры в прямоугольном корпусе с одним центральным газоходом, предназначенные для очистки технологических газов и воздуха от пылевых частиц. Данное оборудование применяется в различных промышленных отраслях, обеспечивая высокую эффективность фильтрации и надежность эксплуатации. Фильтры относятся к группе высокоэффективных пылеуловителей сухого типа, обеспечивая запыленность газа на выходе не более 10 мг/м³ и чистоту фильтрации свыше 99%.

ОСНОВНОЕ НАЗНАЧЕНИЕ РУКАВНЫХ ФИЛЬТРОВ В ПРЯМОУГОЛЬНОМ КОРПУСЕ С ОДНИМ ЦЕНТРАЛЬНЫМ ГАЗОХОДОМ

Основное назначение фильтров ФРИР-8500 с шатром — эффективное отделение твердых частиц из газовых потоков. Прямоугольный секционный корпус обеспечивает компактность конструкции при двухрядном расположении секций, минимизирует затраты металла и снижает трудоемкость изготовления. Фильтры комплектуются бункером с углом наклона стенок 60°, что предотвращает зависание пыли. Конструкция предусматривает монтажные люки с круглыми крышками диаметром 600 мм для технического обслуживания.

Фильтровальные рукава изготовлены из высокотехнологичных тканей, устойчивых к агрессивной химической среде и гидролизу, с антистатическими свойствами и финишной обработкой поверхности. Длина рукавов и система крепления адаптированы под конструктивные особенности корпуса.

ПРИМЕНЕНИЕ ФРИР-8500 С ШАТРОМ РУКАВНЫХ ФИЛЬТРОВ В ПРЯМОУГОЛЬНОМ КОРПУСЕ

Фильтры ФРИР-8500 с шатром применяются для решения следующих задач:

Предотвращение выброса пылевых частиц в атмосферу в процессе производства.
Улавливание и возвращение производимого продукта обратно в технологический процесс.
Области применения охватывают химическую, цементную, металлургическую и пищевую промышленность, где требуется высокоэффективная очистка газов от пыли и твердых частиц.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ФРИР-8500 С ШАТРОМ

Рабочее давление или разрежение: ≤ 0,02 МПа
Температура очищаемого потока: до 250˚С
Электропитание: 220В/50Гц или 380В/50Гц
Сжатый осушенный воздух: 5–6 бар, очищенный от твердых примесей и масел, не ниже 5 кл. по ГОСТ 17433-80

Внутренняя компоновка обеспечивает удобный доступ к фильтрующим элементам через люки диаметром 600 мм

ПРИНЦИП РАБОТЫ ФРИР-8500 С ШАТРОМ РУКАВНЫХ ФИЛЬТРОВ В ПРЯМОУГОЛЬНОМ КОРПУСЕ С ОДНИМ ЦЕНТРАЛЬНЫМ ГАЗОХОДОМ

Газовый поток с пылью поступает в фильтр и направляется к фильтровальным рукавам. Частицы задерживаются на поверхности ткани, а очищенный газ выводится через центральный газоход. Регенерация фильтровальных рукавов осуществляется импульсной продувкой сжатым воздухом, что позволяет поддерживать их фильтрующие свойства и продлевает срок службы элементов. Бункер с углом наклона 60° обеспечивает самопроизвольный сход пыли в выгрузочный механизм (винтовой конвейер или разгрузочное отверстие), предотвращая скопление осадка.

ЦЕНА И КУПИТЬ ФРИР-8500 С ШАТРОМ

Стоимость фильтров ФРИР-8500 с шатром зависит от нескольких факторов:

Габаритных размеров корпуса и количества секций
Типа бункера (пирамидальный или щелевой)
Количества и длины фильтровальных рукавов
Комплектации системой импульсной регенерации и вентиляционными элементами

Приобрести фильтры можно напрямую у производителя «Укрвентсистемы», что обеспечивает гарантийное обслуживание и поставку оригинальных комплектующих. Производитель поставляет как стандартные, так и индивидуально сконфигурированные фильтры для конкретных технологических условий.

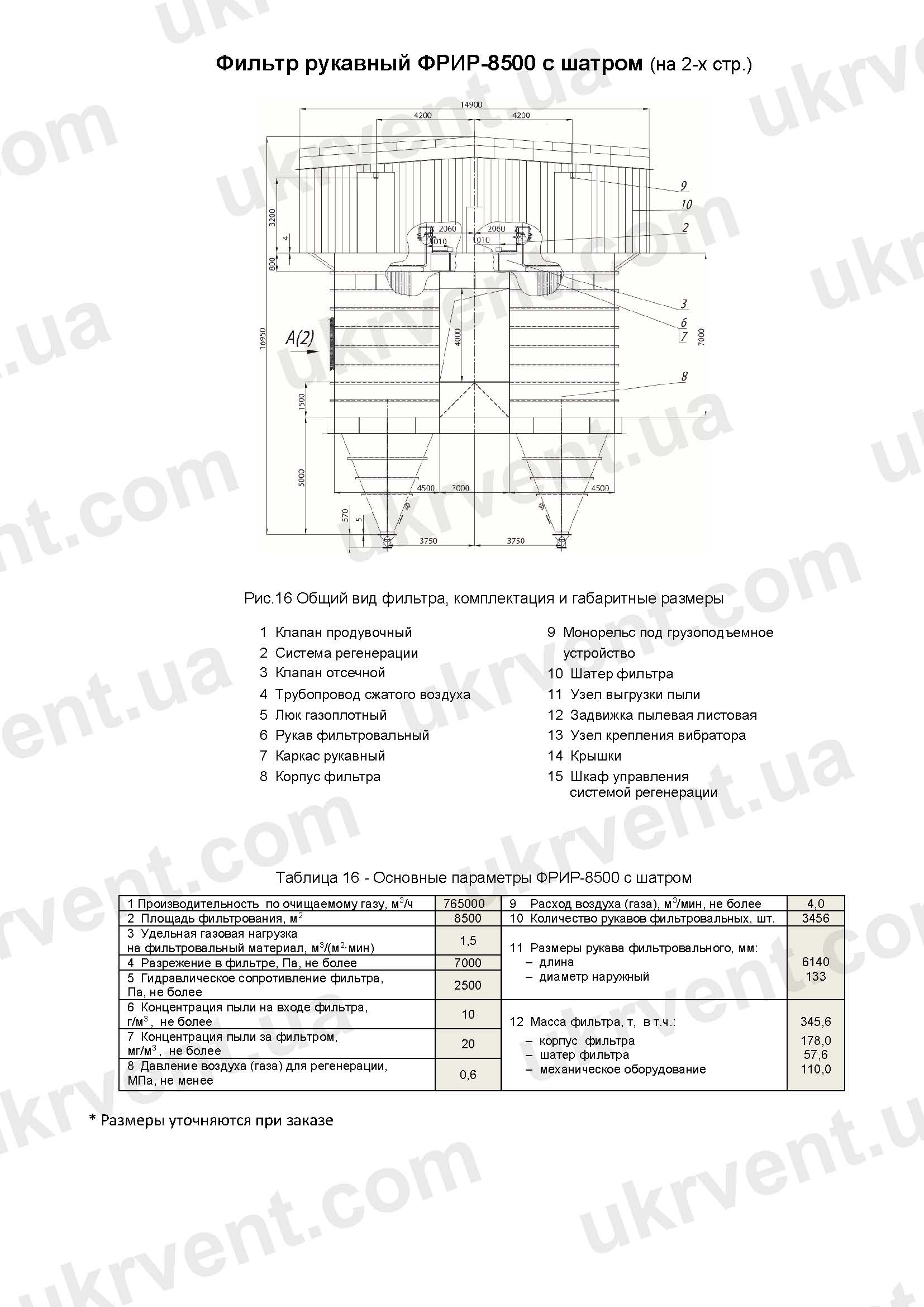

ПАРАМЕТРЫ ФРИР-8500 С ШАТРОМ РУКАВНОГО ФИЛЬТРА В ПРЯМОУГОЛЬНОМ КОРПУСЕ С ОДНИМ ЦЕНТРАЛЬНЫМ ГАЗОХОДОМ

	ФРИР-8500 с шатром
Производительность по очищаемому газу, м³/ч	765000
Площадь фильтрования, м²	8500
Удельная газовая нагрузка на фильтровальный материал, м³/(м²∙мин)	1,5
Разрежение в фильтре, Па, не более	7000
Гидравлическое сопротивление фильтра, Па, не более	2500
Концентрация пыли на входе фильтра, г/м³, не более	10
Концентрация пыли за фильтром, мг/м³, не более	20
Давление воздуха (газа) для регенерации, МПа, не менее	0,6
Расход воздуха (газа), м³/мин, не более	4
Количество рукавов фильтровальных, шт.	3456
Длина рукава фильтровального, мм	6140
Диаметр наружный рукава фильтровального, мм	133
Масса фильтра, т	345,6
Масса корпуса фильтра, т	178
Масса шатер фильтра, т	57,6
Масса механического оборудования, т	110

* Размеры уточняются при заказе

ФРИР-8500 с шатром рукавные фильтры в прямоугольном корпусе с одним центральным газоходом обеспечивают эффективную очистку газовых потоков в промышленных условиях. Конструкция фильтра продумана для долговременной эксплуатации, экономного расхода материалов и удобного обслуживания. Высокотехнологичные фильтровальные рукава и импульсная система регенерации гарантируют стабильную работу и минимальный уровень выбросов. Фильтры ФРИР-8500 С ШАТРОМ являются надежным и технологичным решением для предприятий, где требуется поддержание чистоты газов на уровне не более 10 мг/м³.
