РУКАВНЫЕ ФИЛЬТРЫ ФРИР В МОДУЛЬНОМ КРУГЛОМ КОРПУСЕ ВО ВЗРЫВОБЕЗОПАСНОМ ИСПОЛНЕНИИ: ТЕХНИЧЕСКОЕ ОПИСАНИЕ, ОБЛАСТЬ ПРИМЕНЕНИЯ И ЭКСПЛУАТАЦИОННЫЕ ПАРАМЕТРЫ

ФРИР рукавные фильтры в модульном круглом корпусе во взрывобезопасном исполнении

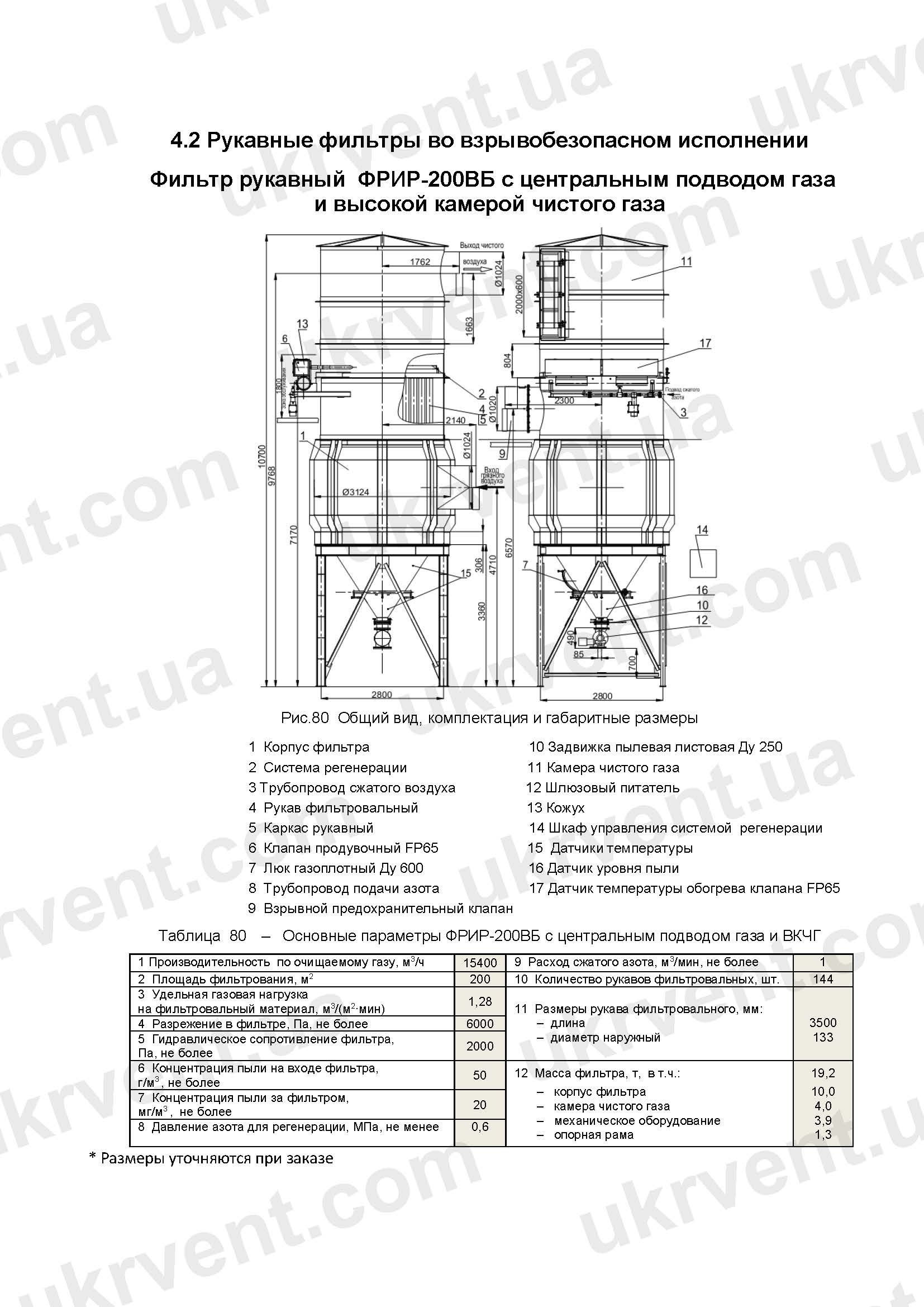

Фильтр рукавный ФРИР-200ВБ с центральным подводом газа и высокой камерой чистого газа

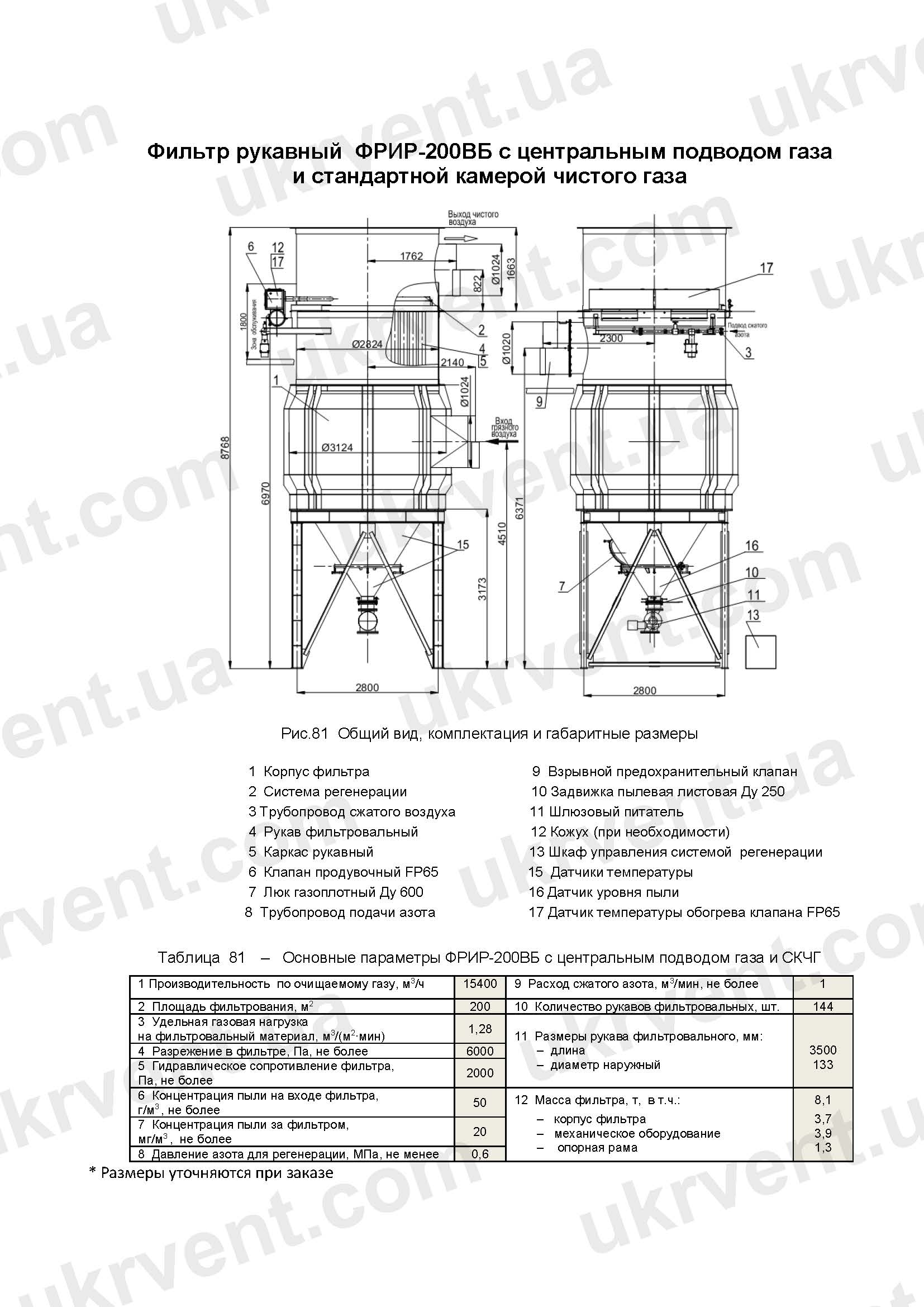

Фильтр рукавный ФРИР-200ВБ с центральным подводом газа и стандартной камерой чистого газа

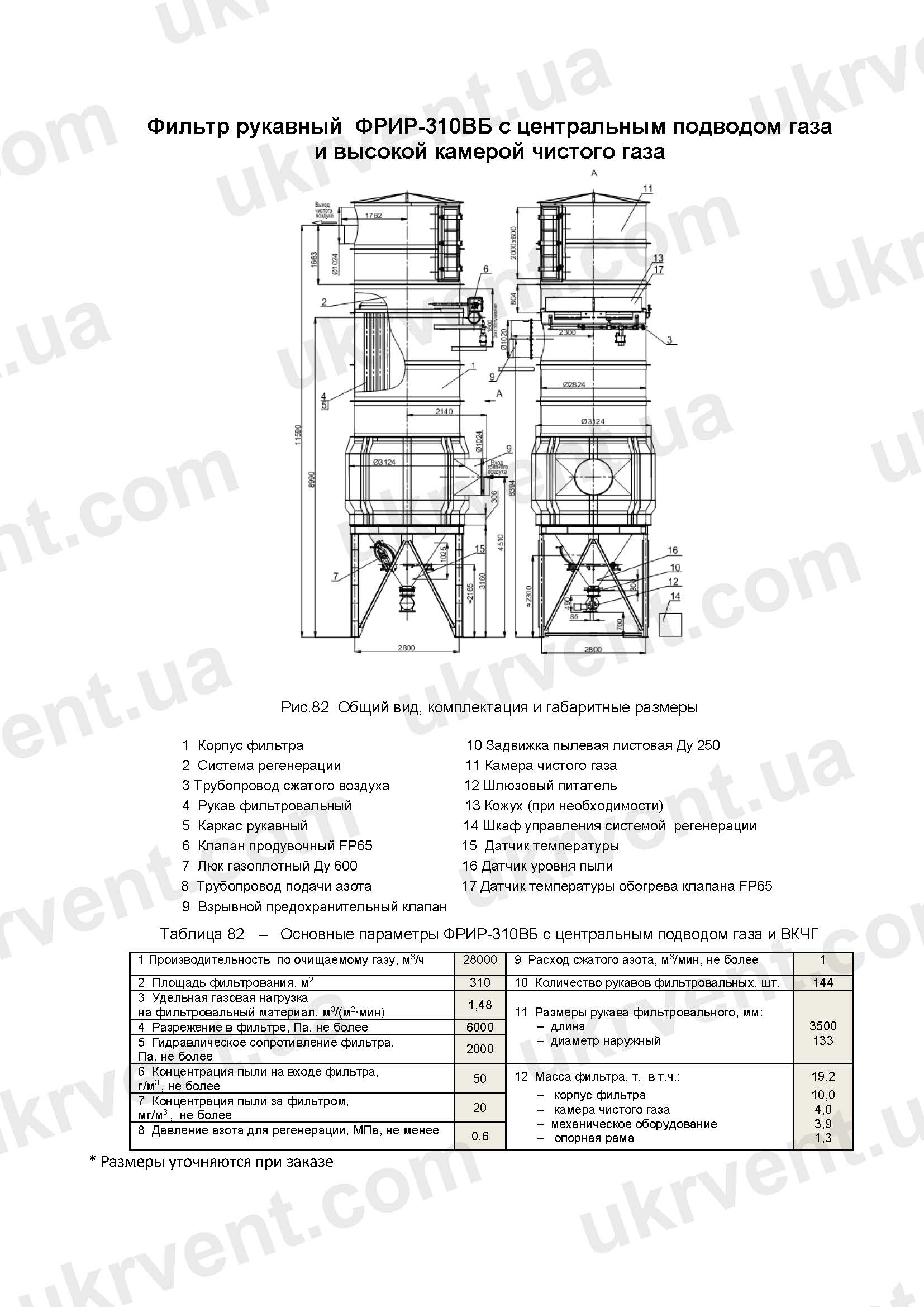

Фильтр рукавный ФРИР-310ВБ с центральным подводом газа и высокой камерой чистого газа
Фильтр рукавный ФРИР-310ВБ с центральным подводом газа и стандартной камерой чистого газа

Рукавные фильтры в модульном круглом корпусе ФРИР во взрывобезопасном исполнении производства «Укрвентсистемы» предназначены для высокоэффективной очистки технологических газов и воздуха от пыли в различных отраслях промышленности. Конструктивное решение фильтров основано на модульной системе с возможностью изменения производительности за счёт добавления модулей и удлинения фильтровальных рукавов. Данные фильтры обеспечивают очистку газов от частиц различной фракции и устойчивую работу в условиях повышенной запыленности.

ОСНОВНОЕ НАЗНАЧЕНИЕ РУКАВНЫХ ФИЛЬТРОВ В МОДУЛЬНОМ КРУГЛОМ КОРПУСЕ ФРИР ВО ВЗРЫВОБЕЗОПАСНОМ ИСПОЛНЕНИИ

Основной функцией рукавных фильтров ФРИР является отделение пылевых частиц от газовых потоков с обеспечением минимальной запыленности на выходе (<10 мг/м³) и высокой степени очистки (>99%).

Конструктивно фильтры выполняются в двух типах модулей:

С камерами чистого газа (КС) стандартного размера с крышками, позволяющими монтаж и обслуживание внутри помещений.
С высокими камерами чистого газа (КВ) без крышек, предназначенными для установки на открытом воздухе.

Комбинированное расположение фильтровальных рукавов в корпусе позволяет увеличить площадь фильтрования при компактных габаритах. Формирование импульса сжатого воздуха для регенерации рукавов осуществляется через клапаны импортного производства с длительным сроком эксплуатации.

ПРИМЕНЕНИЕ РУКАВНЫХ ФИЛЬТРОВ В КРУГЛОМ КОРПУСЕ ФРИР

Фильтры ФРИР используются для:

Предотвращения выброса производственной пыли в атмосферу.
Возврата уловленного продукта обратно в технологический процесс.

Возможные способы подвода очищаемого газа:

Тангенциальный подвод газа обеспечивает эффект циклонного разделения, снижая нагрузку на фильтрующий материал до 40% объёма потока.
Центральный подвод газа применяется при высокой запылённости тяжелыми частицами.
Использование широкого диапазона фильтрующих материалов позволяет очищать газы от любых типов пыли. Регенерация рукавов производится автоматически посредством импульсов сжатого воздуха.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ФРИР

Температура очищаемого газа: до 250˚С.
Фильтроэлементы: гладкие круглые рукава на жестком проволочном каркасе.
Регенерация: импульсная продувка сжатым воздухом.
Энергетические ресурсы: электроэнергия 220В/50Гц или 380В/50Гц, сжатый осушенный воздух 5–6 бар, очищенный от твердых примесей и масел, не ниже 5 кл. по ГОСТ 17433-80.
Обслуживание: сверху через съемные крышки; при необходимости замена рукавов сбоку для фильтров в стесненных условиях.
Монтаж внутри помещений: расстояние между крышками и потолком — не менее 2000 мм для технического обслуживания.

ЦЕНА И КУПИТЬ ФРИР

На стоимость рукавных фильтров ФРИР влияют:

Тип корпуса и камеры чистого газа (КС или КВ).
Способ подвода очищаемого газа (тангенциальный или центральный).
Длина и количество фильтровальных рукавов.
Выбор фильтрующего материала с необходимыми физико-техническими характеристиками.

Приобретение возможно непосредственно у производителя «Укрвентсистемы», что гарантирует соответствие фильтров техническим стандартам и обеспечивает поставку необходимых комплектующих. Производитель также предоставляет сервисные услуги, включая установку, техническое обслуживание и замену фильтрующих элементов.

Рукавные фильтры ФРИР в модульном круглом корпусе во взрывобезопасном исполнении представляют собой высокотехнологичное решение для очистки газов от пыли в промышленных условиях. Их конструктивные особенности позволяют увеличивать производительность без значительного увеличения габаритов, обеспечивают эффективную регенерацию фильтровальных рукавов и надежную эксплуатацию в условиях повышенной запыленности. Правильный выбор фильтровальных материалов и соблюдение условий эксплуатации гарантируют долговременную работу и высокую эффективность системы аспирации.

ОСНОВНЫЕ ПАРАМЕТРЫ ФРИР РУКАВНЫЕ ФИЛЬТРЫ В МОДУЛЬНОМ КРУГЛОМ КОРПУСЕ ВО ВЗРЫВОБЕЗОПАСНОМ ИСПОЛНЕНИИ

	Производительность по очищаемому газу, м³/ч	Площадь фильтрования, м²	Удельная газовая нагрузка на фильтровальный материал, м³/(м²∙мин)	Разрежение в фильтре, Па, не более	Гидравлическое сопротивление фильтра, Па, не более	Концентрация пыли на входе фильтра, г/м³ , не более	Концентрация пыли за фильтром, мг/м³ , не более	Давление воздуха (газа) для регенерации, МПа, не менее	Расход сжатого азота, м³/мин, не более	Количество рукавов фильтровальных, шт.	Длина рукава фильтровального, мм	Диаметр наружный рукава фильтровального, мм	Масса фильтра, т	Масса корпуса фильтра, т	Масса камеры чистого газа, т	Масса механического оборудования, т	Масса опорной рамы, т
Фильтр рукавный ФРИР-200ВБ с центральным подводом газа и высокой камерой чистого газа	15400	200	1,28	6000	2000	50	20	0,6	1	144	3500	133	19,2	10	4	3,9	1,3
Фильтр рукавный ФРИР-200ВБ с центральным подводом газа и стандартной камерой чистого газа	15400	200	1,28	6000	2000	50	20	0,6	1	144	3500	133	8,1	3,7		3,9	1,3
Фильтр рукавный ФРИР-310ВБ с центральным подводом газа и высокой камерой чистого газа	28000	310	1,48	6000	2000	50	20	0,6	1	144	3500	133	19,2	10	4	3,9	1,3
Фильтр рукавный ФРИР-310ВБ с центральным подводом газа и стандартной камерой чистого газа	28000	310	1,48	6000	2500	50	20	0,6	1	144	5500	133	10	5,3		1,3	3,4

* Размеры уточняются при заказе
