ФРИР РУКАВНЫЕ ФИЛЬТРЫ В МОДУЛЬНОМ ПАНЕЛЬНОМ КОРПУСЕ С КОЛЛЕКТОРНЫМИ ГАЗОХОДАМИ — ПРОМЫШЛЕННЫЕ РЕШЕНИЯ ДЛЯ ОЧИСТКИ ГАЗОВ

Каталог

ФРИР рукавные фильтры в модульном панельном корпусе с коллекторными газоходами производства «Укрвентсистемы» применяются для высокоэффективной очистки технологических и аспирационных газов от пылей сухого типа. Конструкция основана на модульной сборке из панельных элементов двух типов, что позволяет формировать установки различной производительности и конфигурации.

ОСНОВНОЕ НАЗНАЧЕНИЕ РУКАВНЫХ ФИЛЬТРОВ В МОДУЛЬНОМ ПАНЕЛЬНОМ КОРПУСЕ С КОЛЛЕКТОРНЫМИ ГАЗОХОДАМИ

Фильтры ФРИР предназначены для улавливания пылевых частиц из газовых потоков и обеспечения уровня остаточной запылённости не выше 10 мг/м³ при эффективности более 99%. Оборудование используется как для предотвращения выбросов в атмосферу, так и для возврата улавливаемого продукта обратно в технологическую цепочку. Модульный корпус с объединёнными газоходами обеспечивает компактность системы, возможность наращивания производительности и удобство размещения в производственных зонах.

ПРИМЕНЕНИЕ ФРИР РУКАВНЫХ ФИЛЬТРОВ В ПРЯМОУГОЛЬНОМ КОРПУСЕ

ФРИР выпускаются в прямоугольных панельных корпусах двух исполнений:

КС — со стандартными камерами чистого газа и съёмными крышками для монтажа внутри помещений;
КВ — с увеличенной камерой чистого газа без крышек для уличной установки.

Бункеры выполняются в форме пирамиды (П) или в щелевом исполнении (Щ). Изолирование секций позволяет подключать разные процессы к одному корпусу, исключая смешивание материалов в бункерах при необходимости их возврата в производство.

ПРИНЦИП РАБОТЫ ФРИР РУКАВНЫХ ФИЛЬТРОВ В МОДУЛЬНОМ ПАНЕЛЬНОМ КОРПУСЕ С КОЛЛЕКТОРНЫМИ ГАЗОХОДАМИ

Газовый поток подаётся в фильтровальную секцию, где распределяется по корпусу и проходит через фильтровальные рукава из специализированных тканей. Осадок на поверхности рукавов периодически удаляется импульсной продувкой сжатым воздухом, формируемой клапанами импортного производства. Рукава установлены на жёстких проволочных каркасах, обеспечивающих стабильную геометрию и равномерную фильтрацию. При многосекционной компоновке очистка проводится без остановки аспирационной системы — секция отключается клапаном, что позволяет выполнять обслуживание сверху через съёмные крышки или открытую камеру КВ.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ФРИР

Рабочая температура газа: до 250 °C.
Сжатый осушенный воздух: 5–6 бар, очищенный не ниже 5 класса по ГОСТ 17433-80.
Электропитание: 220 В или 380 В, 50 Гц.
Свободное пространство над крышками КС: не менее 2000 мм.

Возможность использования антистатических и химически устойчивых фильтровальных полотен в зависимости от температуры и состава газа.

Монтаж внутри помещений или на открытом воздухе (исполнение КВ).

ПРЕИМУЩЕСТВА ФИЛЬТРОВ ФРИР

Конструкция ФРИР обеспечивает компактность за счёт комбинированного размещения рукавов, позволяющего увеличить площадь фильтрации при ограниченных габаритах. Использование модульных панельных блоков облегчает масштабирование производительности и подбор компоновки под конкретные условия производства. Надёжная импульсная система регенерации поддерживает стабильность фильтрации при различных нагрузках.

Преимущества оборудования «Укрвентсистемы» включают унифицированные базовые модули, адаптацию под отраслевые требования, развитую систему опций (обогрев клапанов, теплоизоляция, площадки обслуживания, силосное исполнение, подопорные конструкции), а также сервисное удобство: доступ сверху, съёмные крышки, обслуживание без остановки процесса.

ЦЕНА И КУПИТЬ ФРИР

Стоимость фильтров ФРИР определяется выбранной компоновкой модулей, типом камер чистого газа (КС или КВ), формой бункера, длиной фильтровальных рукавов, составом опций и требованиями к автоматике. На цену влияет необходимость теплоизоляции, наличие обогрева клапанов, тип разгрузочного оборудования и конструктивные особенности размещения.

У производителя «Укрвентсистемы» можно приобрести фильтровальные модули, корпуса с бункерами, задвижки, шлюзовые питатели, системы автоматики с импульсной регенерацией, а также расширенные опции, включая площадки обслуживания и специальные конструкции по запросу.

ФРИР рукавные фильтры в модульном панельном корпусе с коллекторными газоходами представляют собой технологически выверенное решение для очистки промышленных выбросов. Конструкция обеспечивает высокую эффективность, стабильную работу, удобное обслуживание и возможность точного подбора конфигурации под конкретный технологический процесс. Оборудование соответствует требованиям современных производственных систем и сохраняет функциональность при длительной эксплуатации.

ОСНОВНЫЕ ПАРАМЕТРЫ ФРИР РУКАВНЫХ ФИЛЬТРОВ В МОДУЛЬНОМ ПАНЕЛЬНОМ КОРПУСЕ С КОЛЛЕКТОРНЫМИ ГАЗОХОДАМИ

	Производительность по очищаемому газу, м³/ч	Площадь фильтрования, м²	Удельная газовая нагрузка на фильтровальный материал, м³/(м²∙мин)	Разрежение в фильтре, Па, не более	Гидравлическое сопротивление фильтра, Па, не более	Концентрация пыли на входе фильтра, г/м³, не более	Концентрация пыли за фильтром, мг/м³, не более	Давление воздуха (газа) для регенерации, МПа, не менее	Расход воздуха (газа), м³/мин, не более	Количество рукавов фильтровальных, шт.	Длина рукава фильтровального, мм	Диаметр наружный рукава фильтровального, мм	Масса фильтра, т	Масса корпуса фильтра, т	Масса камеры чистого газа, т	Масса механического оборудования, т	Масса газоходов с подопорной конструкцией, т
Рукавный модульный панельный фильтр ФРИР-2000 (500х4)-БПМ-КC-П со стандартной камерой чистого газа	150000	2000	1,25	6000	2500	50	20	0,6	2	840	6000	133	36,4	20		16,4
Рукавный модульный панельный фильтр ФРИР-2000 (1000х2)-БПМ-КВ-П с высокой камерой чистого газа	159600	2000	1,33	6000	2500	50	20	0,6	2	840	6000	133	42,4	18,6	8,8	15

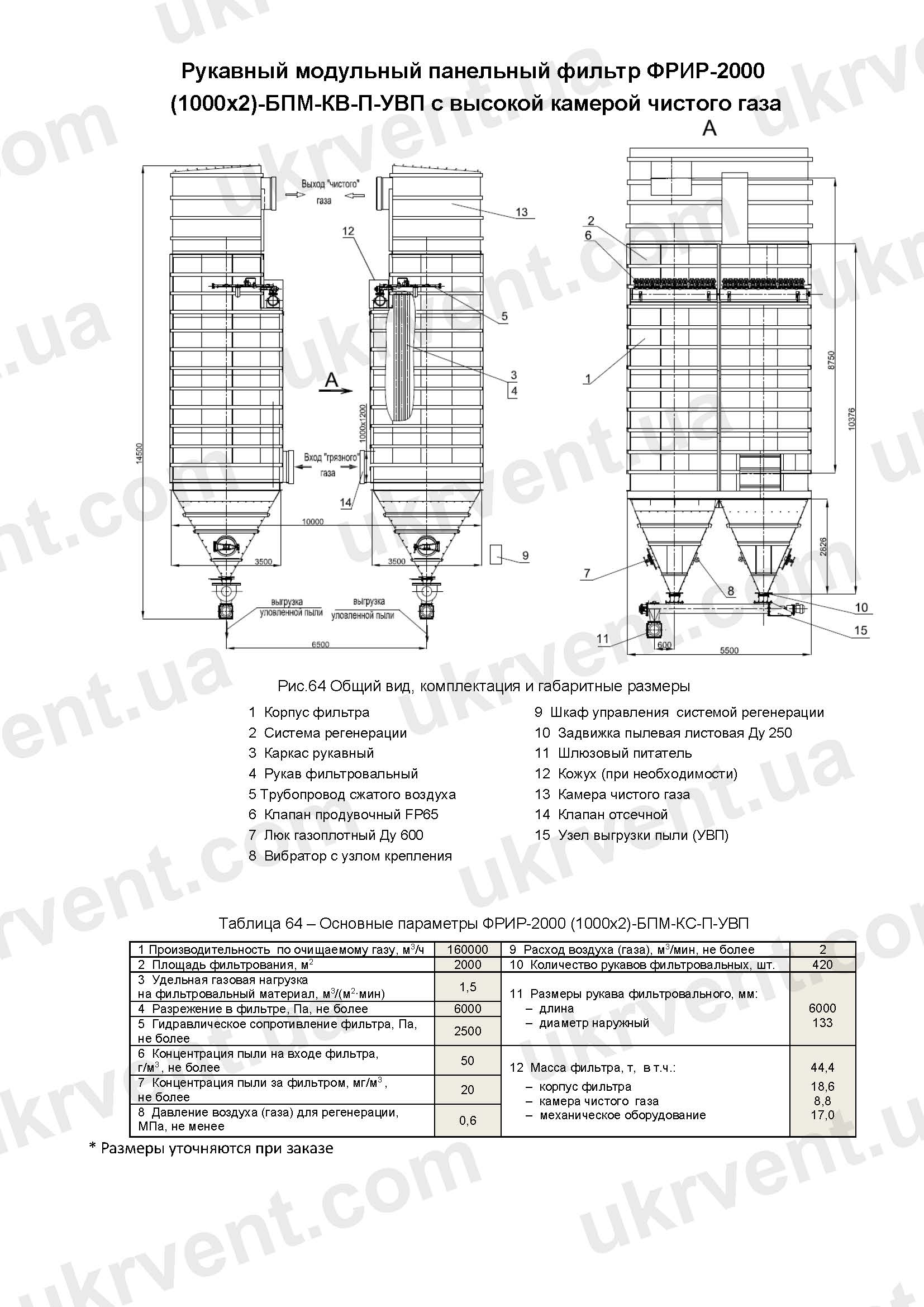

Рукавный модульный панельный фильтр ФРИР-2000 (1000х2)-БПМ-КВ-П-УВП с высокой камерой чистого газа	160000	2000	1,5	6000	2500	50	20	0,6	2	420	6000	133	44,4	18,6	8,8	17
Рукавный модульный панельный фильтр ФРИР-3050 (1000х3)-БПМ-КС-П со стандартной камерой чистого газа	250000	3050	1,4	6000	2500	50	20	0,6	3	1260	6000	133	52,5	30		22,5

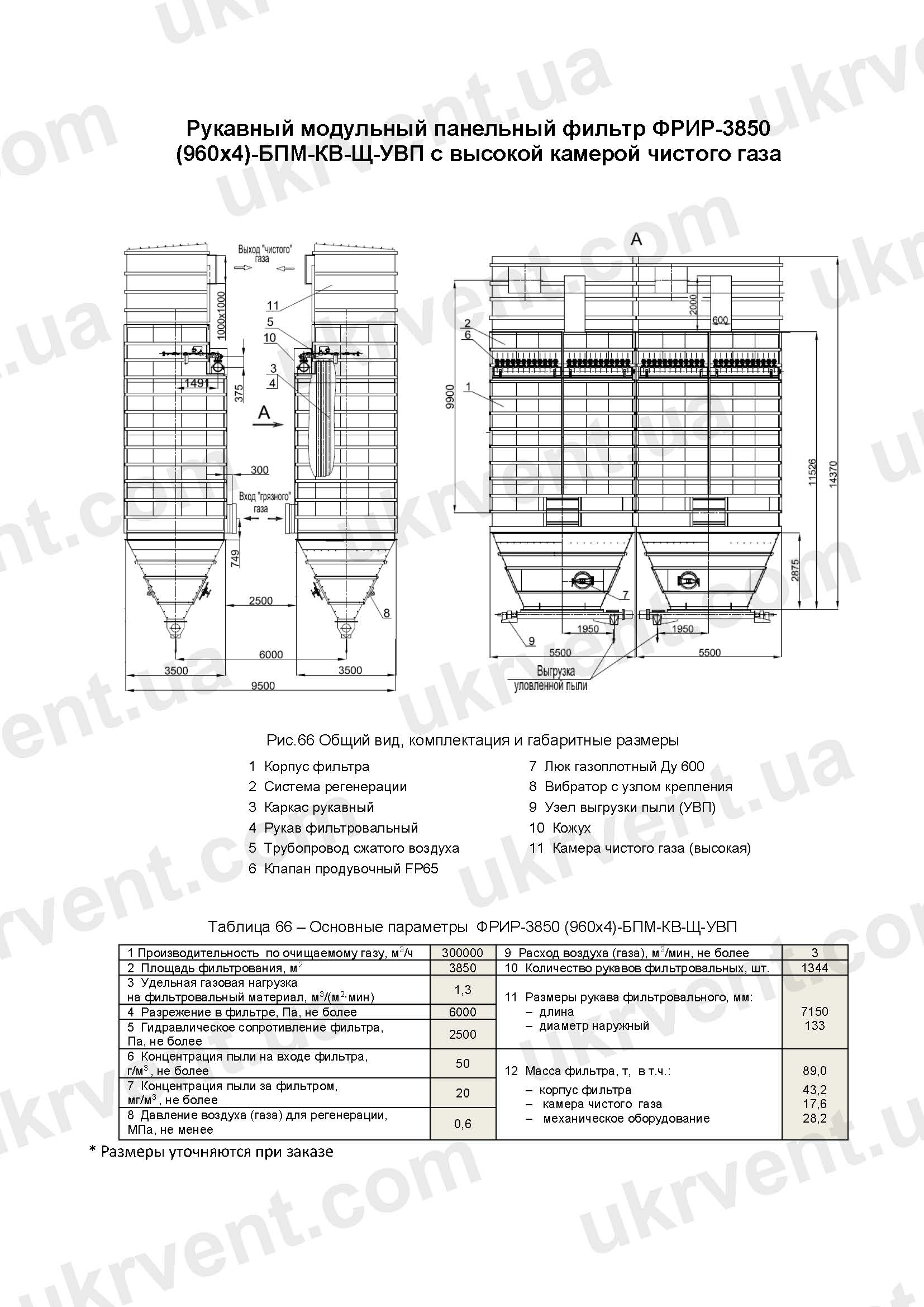

Рукавный модульный панельный фильтр ФРИР-3850 (960х4)-БПМ-КВ-Щ-УВП с высокой камерой чистого газа	300000	3850	1,3	6000	2500	50	20	0,6	3	1344	7150	133	89	43,2	17,6	28,2
Рукавный модульный панельный фильтр ФРИР-4000 (1000х4)-БПМ-КC-П со стандартной камерой чистого газа	292000	4000	1,16	6000	2500	50	20	0,6	3	1680	6000	133	70,44	37,2		33,24
Рукавный модульный панельный фильтр ФРИР-5500 (916х6)-БПМ-КВ-П с высокой камерой чистого газа	518100	5500	1,57	6000	2500	50	20	0,6	3	2016	6600	133	146	68,6	26,4	51

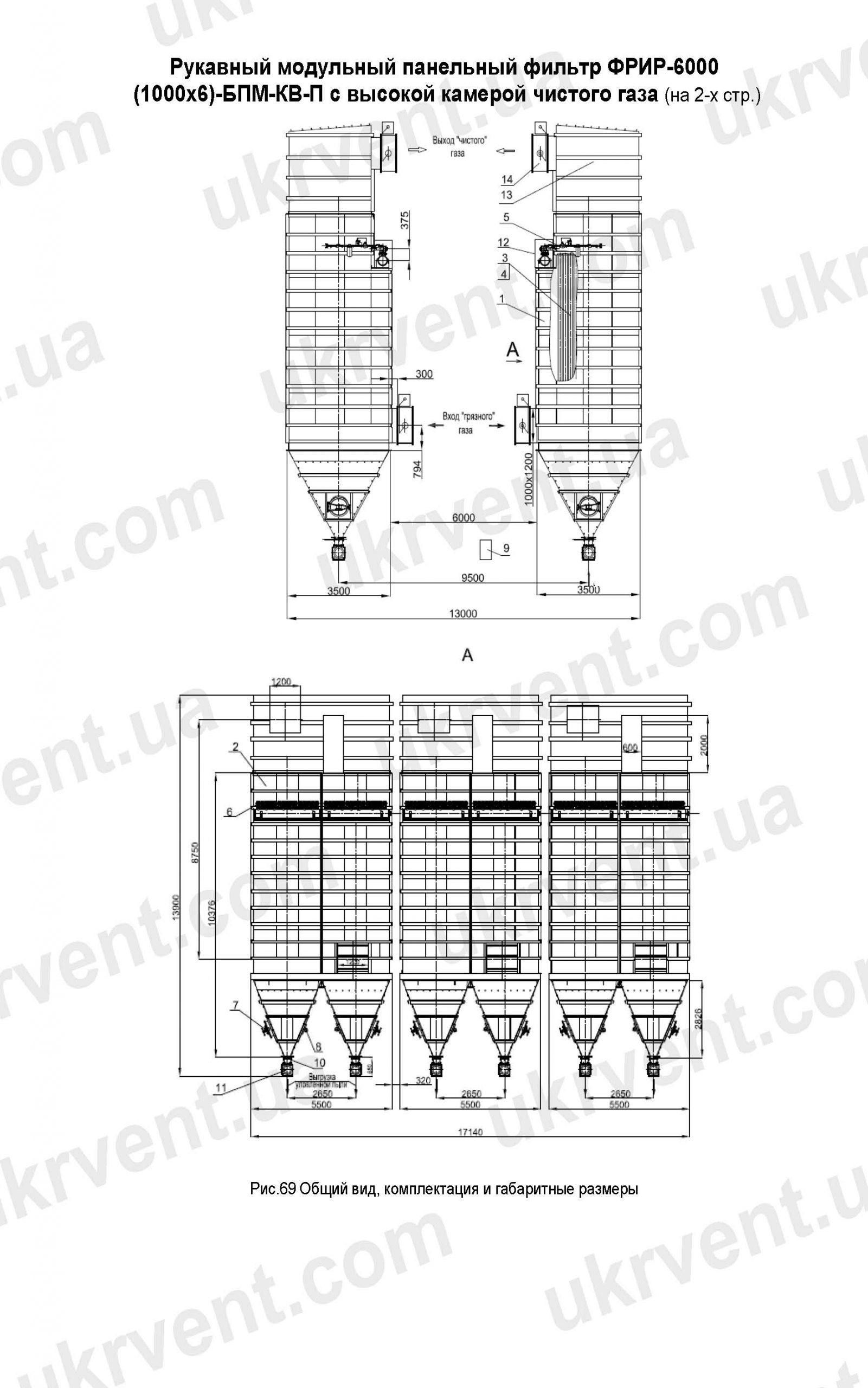

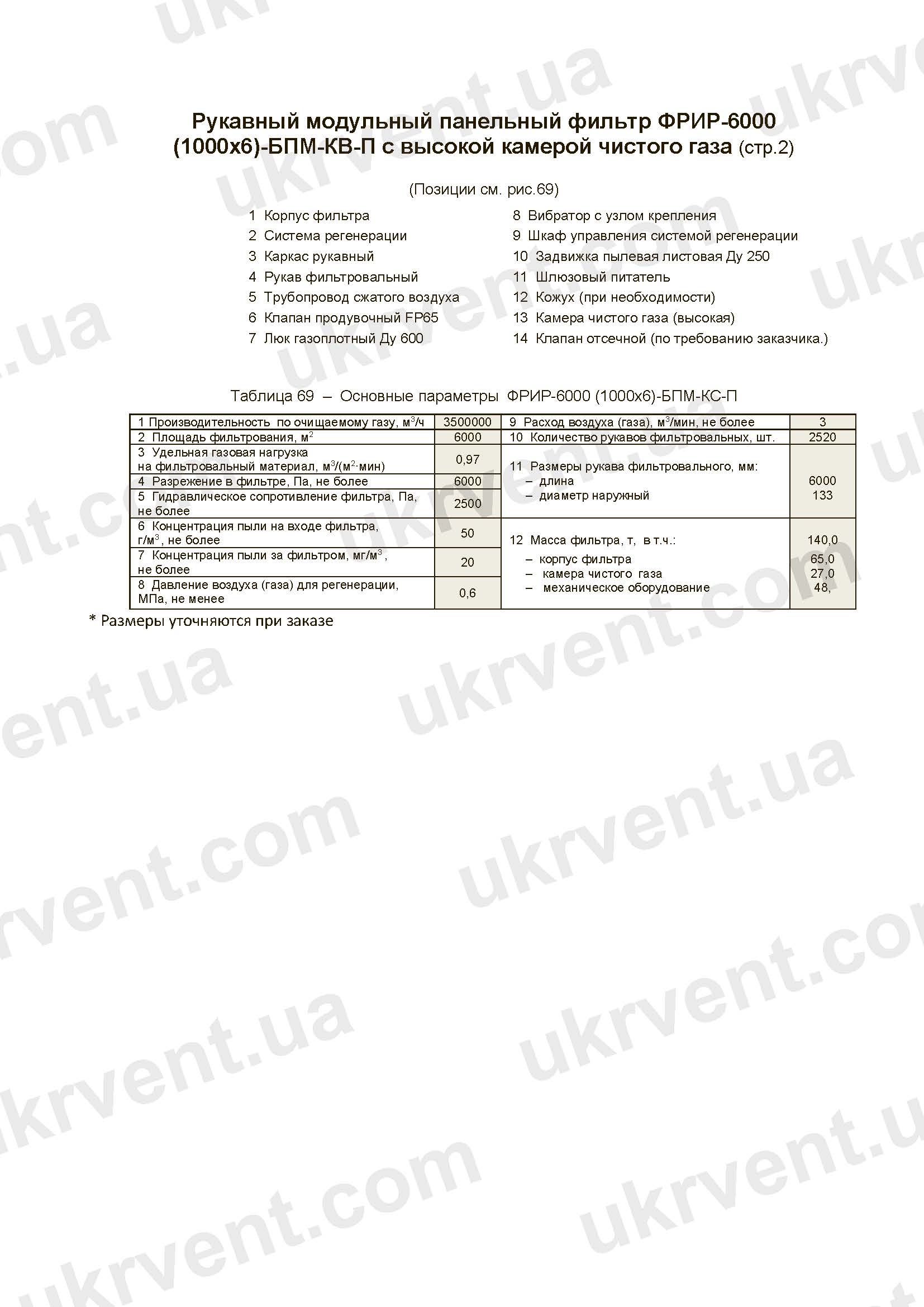

Рукавный модульный панельный фильтр ФРИР-6000 (1000х6)-БПМ-КВ-П с высокой камерой чистого газа	3500000	6000	0,97	6000	2500	50	20	0,6	3	2520	6000	133	140	65	27	48
Рукавный модульный панельный фильтр ФРИР-6400 (800х8)-БПМ-КВ-П с высокой камерой чистого газа	600000	6400	1,5	6000	2500	50	20	0,6	3	2688	6000	133	185	85	35	65	48

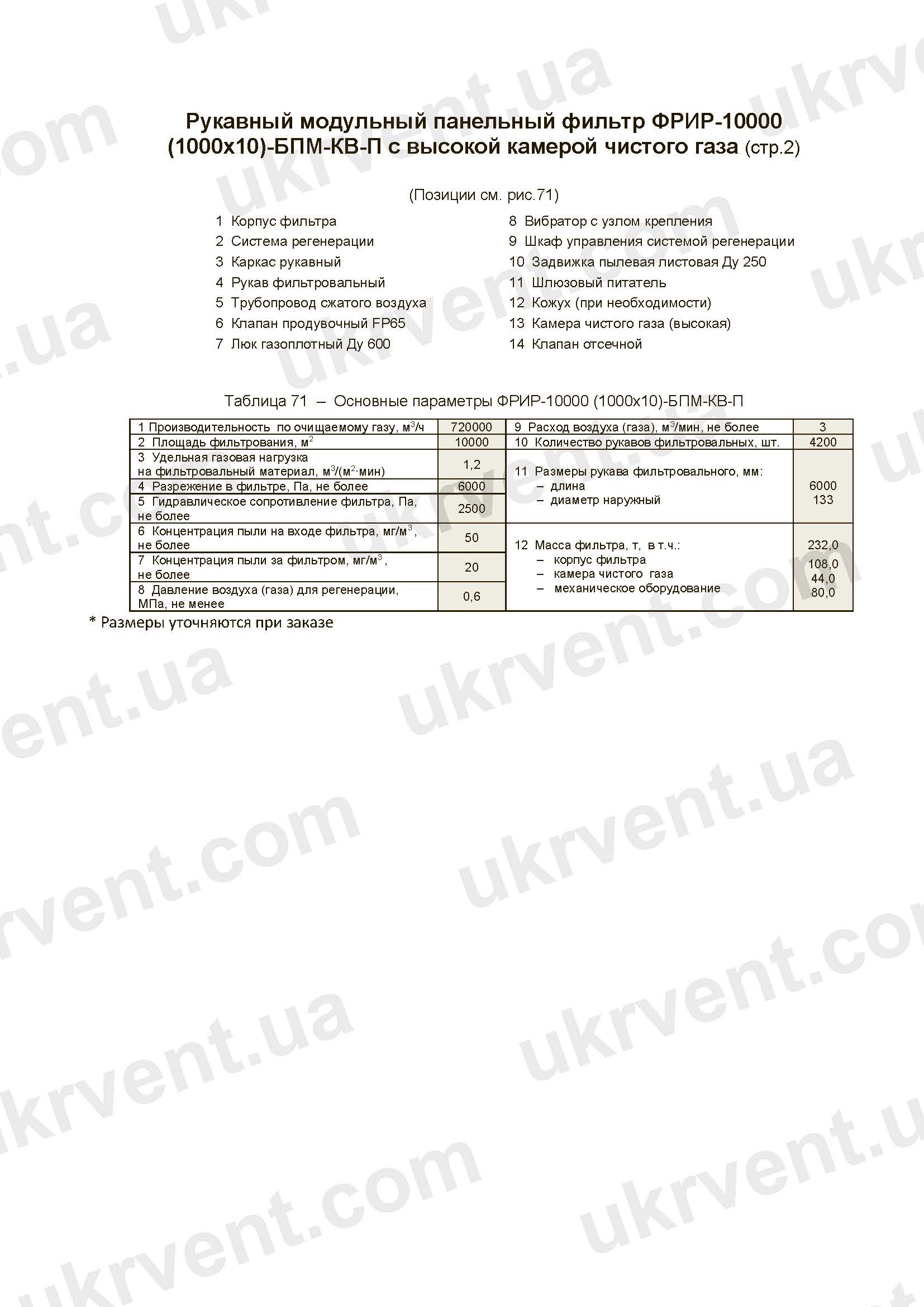

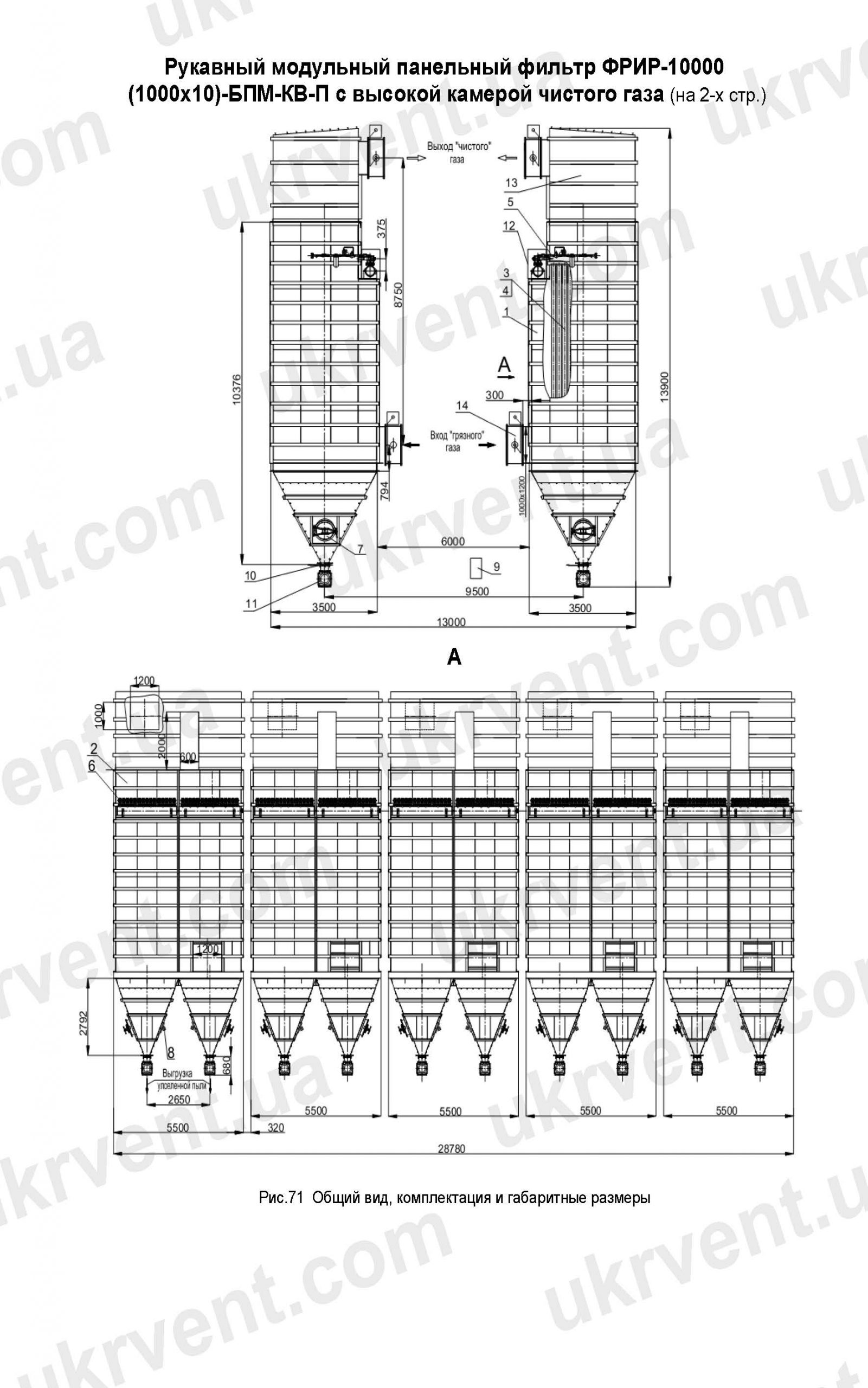

Рукавный модульный панельный фильтр ФРИР-10000 (1000х10)-БПМ-КВ-П с высокой камерой чистого газа	720000	10000	1,2	6000	2500	50	20	0,6	3	4200	6000	133	232	108	44	80

* Размеры уточняются при заказе
