ФРИР РУКАВНЫЕ ФИЛЬТРЫ В МОДУЛЬНОМ ПАНЕЛЬНОМ КОРПУСЕ С ПОПЕРЕЧНЫМИ ГАЗОХОДАМИ: ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ЭКСПЛУАТАЦИОННЫЕ ОСОБЕННОСТИ

Каталог

ФРИР рукавные фильтры в модульном панельном корпусе с поперечными газоходами производства «Укрвентсистемы» представляют собой высокоэффективные устройства для очистки технологических газов и воздуха от пылевых включений. Данное оборудование относится к категории сухих пылеуловителей и предназначено для применения в промышленности, где требуется поддержание высокой чистоты газового потока. Рукавные фильтры ФРИР обеспечивают запыленность очищенного воздуха не более 10 мг/м³ и эффективность фильтрации более 99%, что делает их надёжным решением для технологических процессов с требованиями к экологической безопасности и возврату продукта в цикл производства.

ОСНОВНОЕ НАЗНАЧЕНИЕ РУКАВНЫХ ФИЛЬТРОВ В МОДУЛЬНОМ ПАНЕЛЬНОМ КОРПУСЕ С ПОПЕРЕЧНЫМИ ГАЗОХОДАМИ

Рукавные модульные панельные фильтры ФРИР предназначены для:

предотвращения выбросов пыли и загрязняющих веществ в атмосферу;
улавливания производимого продукта с возможностью возврата его в технологический цикл;
очистки технологических и аспирационных газов с различными концентрациями пыли.

Конструкция фильтров предусматривает базовые панельные модули двух типов: с камерами чистого газа стандартного размера со съемными крышками для установки внутри помещения и с высокими камерами без крышек для наружной установки. Пылевые воронки могут быть пирамидальной или щелевидной формы в зависимости от свойств улавливаемого материала.

Модульная компоновка позволяет увеличивать производительность фильтра добавлением модулей и изменением длины рукавов. Плотное расположение рукавов обеспечивает большую площадь фильтрования при минимальных габаритах корпуса.

ПРИНЦИП РАБОТЫ ФРИР РУКАВНЫХ ФИЛЬТРОВ В МОДУЛЬНОМ ПАНЕЛЬНОМ КОРПУСЕ С ПОПЕРЕЧНЫМИ ГАЗОХОДАМИ

Процесс очистки осуществляется через фильтровальные рукава, изготовленные из высокотехнологичных тканей с антистатической пропиткой и устойчивых к химическим воздействиям. Загрязненный газ поступает в фильтр через поперечные газоходы, где частицы пыли осаждаются на поверхности рукавов.

Регенерация фильтровальных рукавов выполняется импульсной продувкой сжатым воздухом. Клапаны управления импульсом произведены импортными компонентами и обеспечивают долгосрочную эксплуатацию. Обслуживание фильтра производится сверху, без остановки системы аспирации, благодаря закрыванию клапанов перед обслуживаемой секцией при многосекционной компоновке.

Съемные крышки обеспечивают доступ к камерам чистого газа для контроля состояния рукавов, их чистки и замены. При внутренней установке корпуса необходимо соблюдать расстояние от крышек до потолка не менее 2000 мм для удобного обслуживания.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ФРИР

Температура очищаемого потока: до 250˚С
Фильтроэлементы: гладкие круглые рукава на жестком проволочном каркасе
Способ регенерации: импульсная продувка сжатым воздухом
Энергетические ресурсы:
Электроэнергия: 220 В, 50 Гц; 380 В, 50 Гц
Сжатый осушенный воздух 5–6 бар, очищенный от твердых примесей и масел, не ниже 5 кл. по ГОСТ 17433-80

Фильтры эксплуатируются в условиях производственных помещений и открытых площадок, с учётом требований к расстояниям для обслуживания и защиты от внешних атмосферных воздействий при наружной установке.

ЦЕНА И КУПИТЬ ФРИР

Стоимость фильтров ФРИР формируется на основе нескольких факторов:

количество модулей и длина фильтровальных рукавов;
тип камеры чистого газа (со съемной крышкой или высокая без крышки);
форма пылевых воронок (пирамидальная или щелевидная);
наличие дополнительных опций: обогрев клапанов, теплоизоляция корпуса, площадки обслуживания, силосное исполнение, подопорные конструкции.

Приобретение фильтров осуществляется напрямую у производителя «Укрвентсистемы», что позволяет выбрать необходимые опции и получить оборудование, полностью соответствующее технологическим требованиям.

Базовая комплектация включает фильтровальный модуль, корпус с бункером, пылевую задвижку, шлюзовой питатель и систему автоматизации с регенерацией фильтровальных элементов.

ФРИР рукавные фильтры в модульном панельном корпусе с поперечными газоходами являются надежным и эффективным средством очистки технологических газов и аспирационного воздуха. Их модульная конструкция, высокотехнологичные фильтровальные материалы и импульсная регенерация обеспечивают стабильное поддержание параметров очистки, долговечность и экономичность эксплуатации. Использование фильтров ФРИР позволяет не только защищать окружающую среду от выбросов пыли, но и эффективно возвращать продукт в технологический процесс, что особенно важно для производств с замкнутым циклом.

ОСНОВНЫЕ ПАРАМЕТРЫ ФРИР РУКАВНЫХ ФИЛЬТРОВ В МОДУЛЬНОМ ПАНЕЛЬНОМ КОРПУСЕ С ПОПЕРЕЧНЫМИ ГАЗОХОДАМИ

	Производительность по очищаемому газу, м³/ч	Площадь фильтрования, м²	Удельная газовая нагрузка на фильтровальный материал, м³/(м²∙мин)	Разрежение в фильтре, Па, не более	Гидравлическое сопротивление фильтра, Па, не более	Концентрация пыли на входе фильтра, г/м³, не более	Концентрация пыли за фильтром, мг/м³, не более	Давление воздуха (газа) для регенерации, МПа, не менее	Расход воздуха (газа), м³/мин, не более	Количество рукавов фильтровальных, шт.	Длина рукава фильтровального, мм	Диаметр наружный рукава фильтровального, мм	Масса фильтра, т	Масса корпуса фильтра, т	Масса камеры чистого газа, т	Масса механического оборудования, т

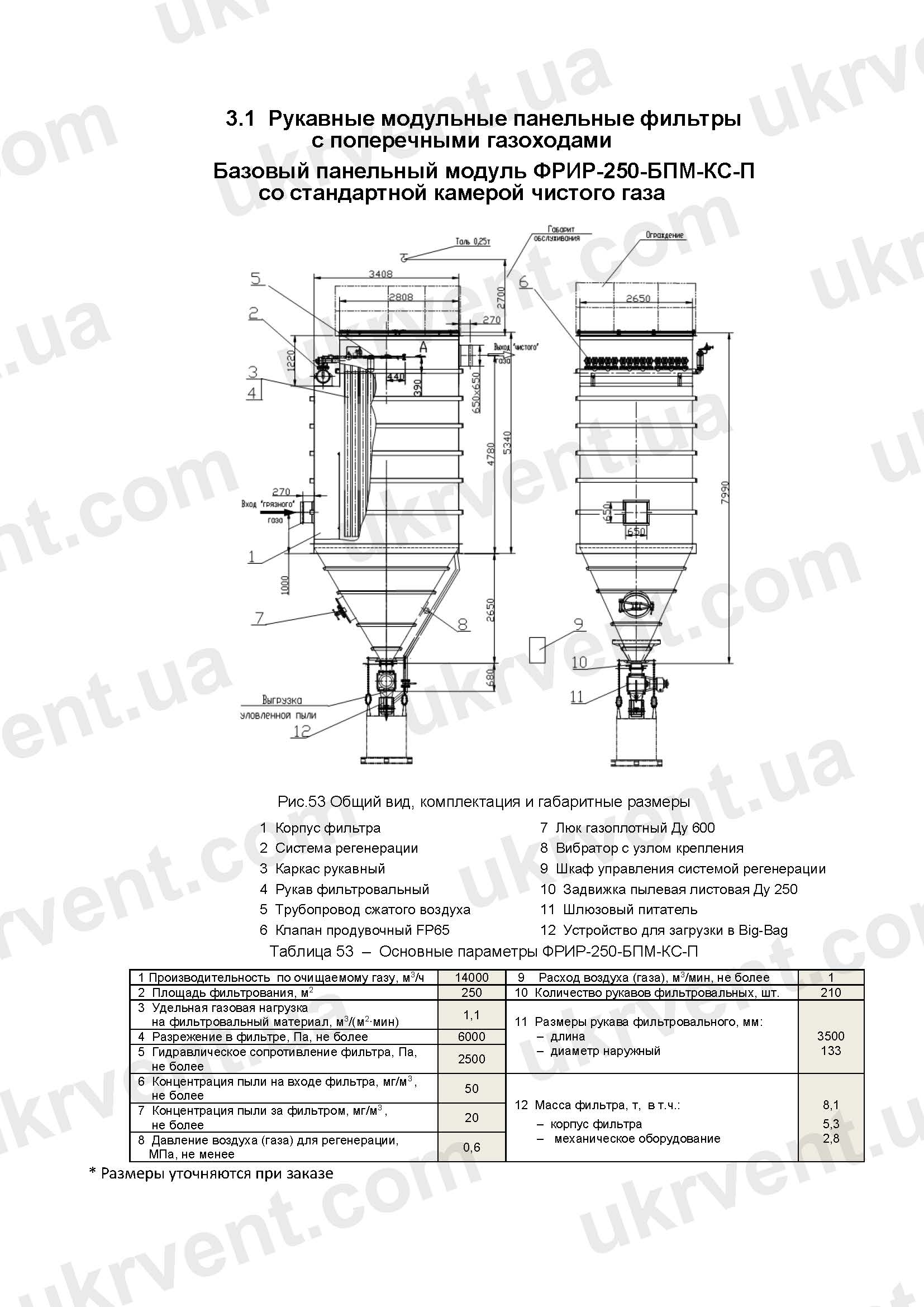

Базовый панельный модуль ФРИР-250-БПМ-КC-П со стандартной камерой чистого газа	14000	250	1,1	6000	2500	50	20	0,6	1	210	3500	133	8,1	5,3		2,8

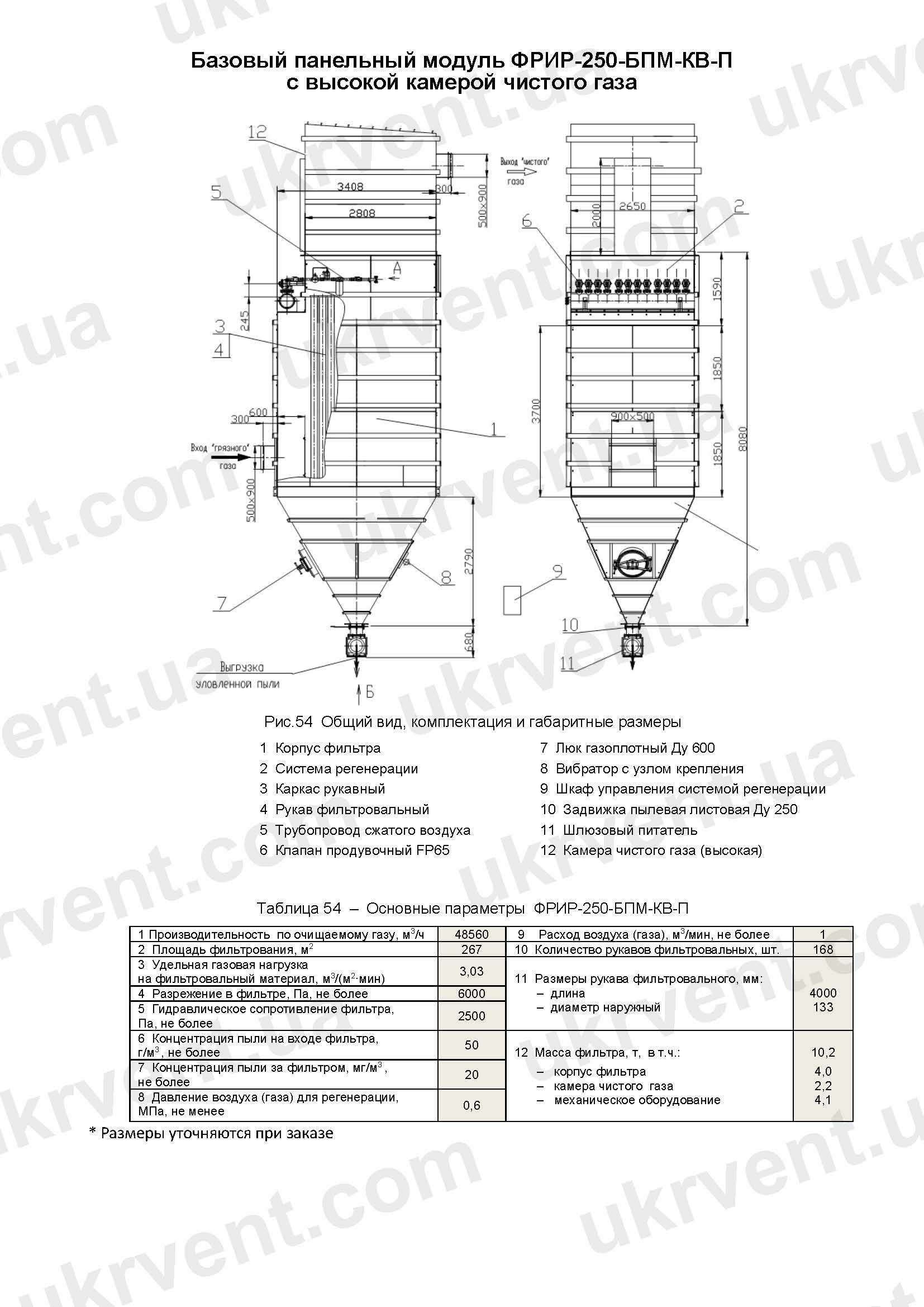

Базовый панельный модуль ФРИР-250-БПМ-КВ-П с высокой камерой чистого газа	48560	267	3,03	6000	2500	50	20	0,6	1	168	4000	133	10,2	4	2,2	4,1
Базовый панельный модуль ФРИР-250-БПМ-КВ-Щ с высокой камерой чистого газа	25000	277	1,5	6000	2500	50	20	0,6	1	168	4140	133	11	6,2		4,2

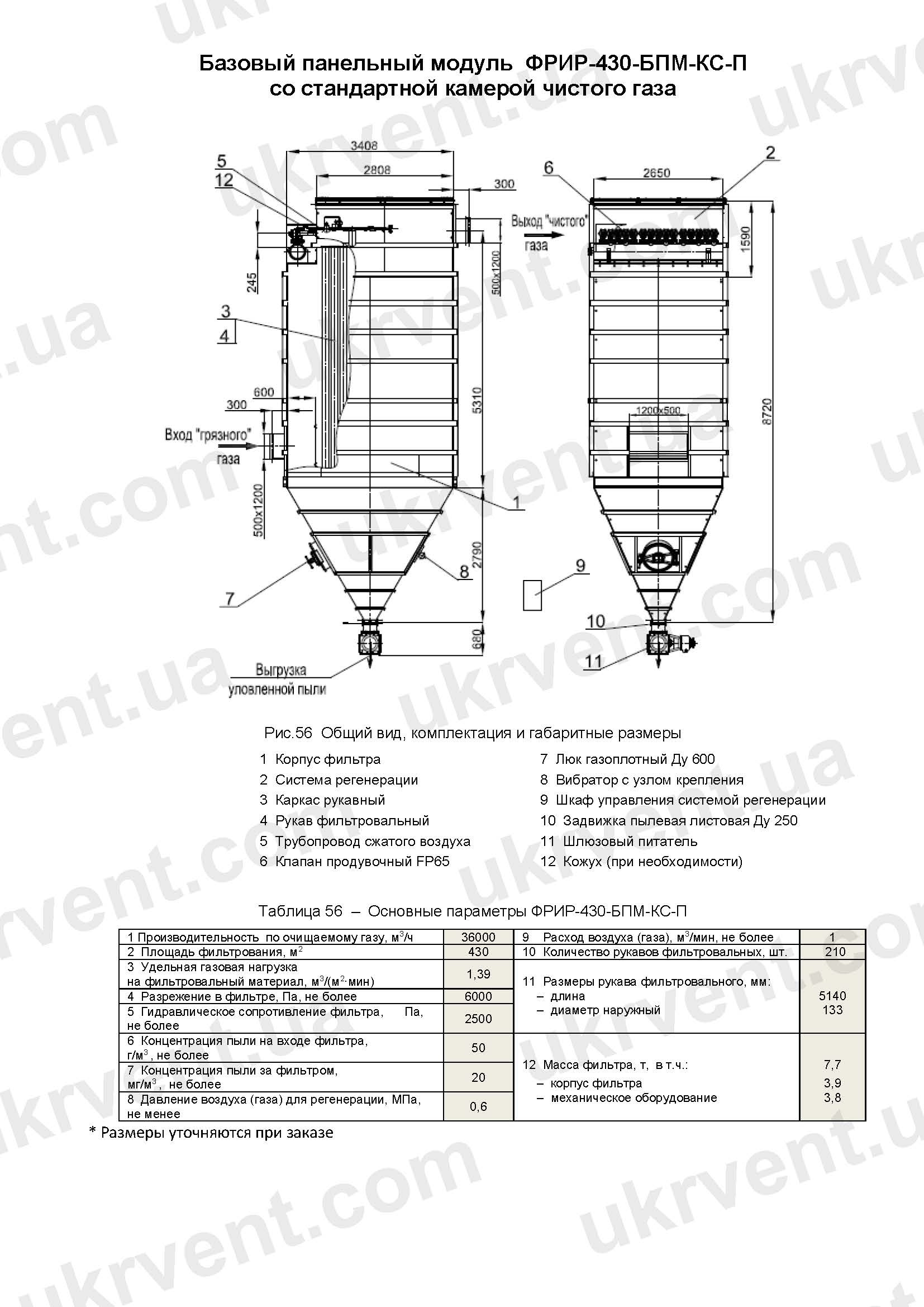

Базовый панельный модуль ФРИР-430-БПМ-КС-П со стандартной камерой чистого газа	36000	430	1,39	6000	2500	50	20	0,6	1	210	5140	133	7,7	3,9		3,8
Базовый панельный модуль ФРИР-550-БПМ-КВ-П с высокой камерой чистого газа	50000	550	1,5	6000	2500	50	20	0,6	1,2	336	4140	133	18,51	7,8	4,4	6,3
Базовый панельный модуль ФРИР-610-БПМ-КВ-Щ с высокой камерой чистого газа	45000	610	1,22	6000	2500	50	20	0,6	2	256	6000	133	24,55	16,7		7,85
Базовый панельный модуль ФРИР-860-БПМ-КС-П со стандартной камерой чистого газа	60000	860	1,16	6000	2500	50	20	0,6	2	420	5140	133	17,61	9,3		8,31
Базовый панельный модуль ФРИР-1000-БПМ-КВ-П с высокой камерой чистого газа	90000	1000	1,5	6000	2500	50	20	0,6	2	420	6000	133	21,2	9,3	4,4	7,5
Базовый панельный модуль ФРИР-1000-БПМ-КС-П со стандартной камерой чистого газа	696000	1000	1,16	6000	2500	50	20	0,6	2	420	6000	133	17,61	9,3		8,31

* Размеры уточняются при заказе
