ЦИКЛОН ЦН-11/МЧ-550: ЦЕНА, КУПИТЬ, ХАРАКТЕРИСТИКИ, РАЗМЕРЫ

Универсальный циклон ЦН-11/МЧ-550 производства Укрвентсистемы — это высокоэффективное оборудование для инерционной сухой очистки газов от твёрдых невзрывоопасных частиц в промышленных условиях. Основными заказчиками установки являются машиностроительные предприятия, металлургические и химические заводы, а также объекты энергетики, где предъявляются строгие требования к надёжности и ресурсу оборудования.

ОСНОВНОЕ НАЗНАЧЕНИЕ И ПРИНЦИП ДЕЙСТВИЯ

Циклон ЦН-11/МЧ-550 представляет собой одиночный аппарат инерционного типа, в котором разделение пылегазовой смеси происходит под действием центробежной силы. Запылённый газ поступает во входной патрубок, закручивается внутри цилиндрической части, и под действием инерции пылевые частицы отбрасываются к стенкам. Далее осаждённый материал поступает в пылесборный бункер, а очищенный газ выходит через выхлопной патрубок.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ

ЦН-11/МЧ-550 Циклоны универсальные рассчитаны на максимальное рабочее давление 500 кгс/м2 (5 кПа) и температуру очищаемых газов до 400°C. Рабочая скорость потока в цилиндрической части циклона — от 2 до 6 м/с в зависимости от абразивности пыли. Устройство может эксплуатироваться в нагнетательных и всасывающих газоходах. Монтаж осуществляется вертикально с обязательным обеспечением герметичности системы. Рекомендуется установка теплоизоляции для предотвращения конденсации влаги на стенках.

ВАРИАНТЫ ИСПОЛНЕНИЯ И МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ

Циклоны ЦН-11/МЧ-550 выпускаются в одиночном исполнении, с правым или левым направлением закрутки газового потока. В стандартной комплектации используется углеродистая сталь толщиной от 2 до 8 мм. При работе в агрессивной среде возможно изготовление из коррозионно- и термостойких сталей AISI 304, AISI 316L, AISI 321, AISI 430, AISI 316Ti. Выбор толщины и марки стали производится исходя из расчётного срока службы при абразивном и коррозионном износе.

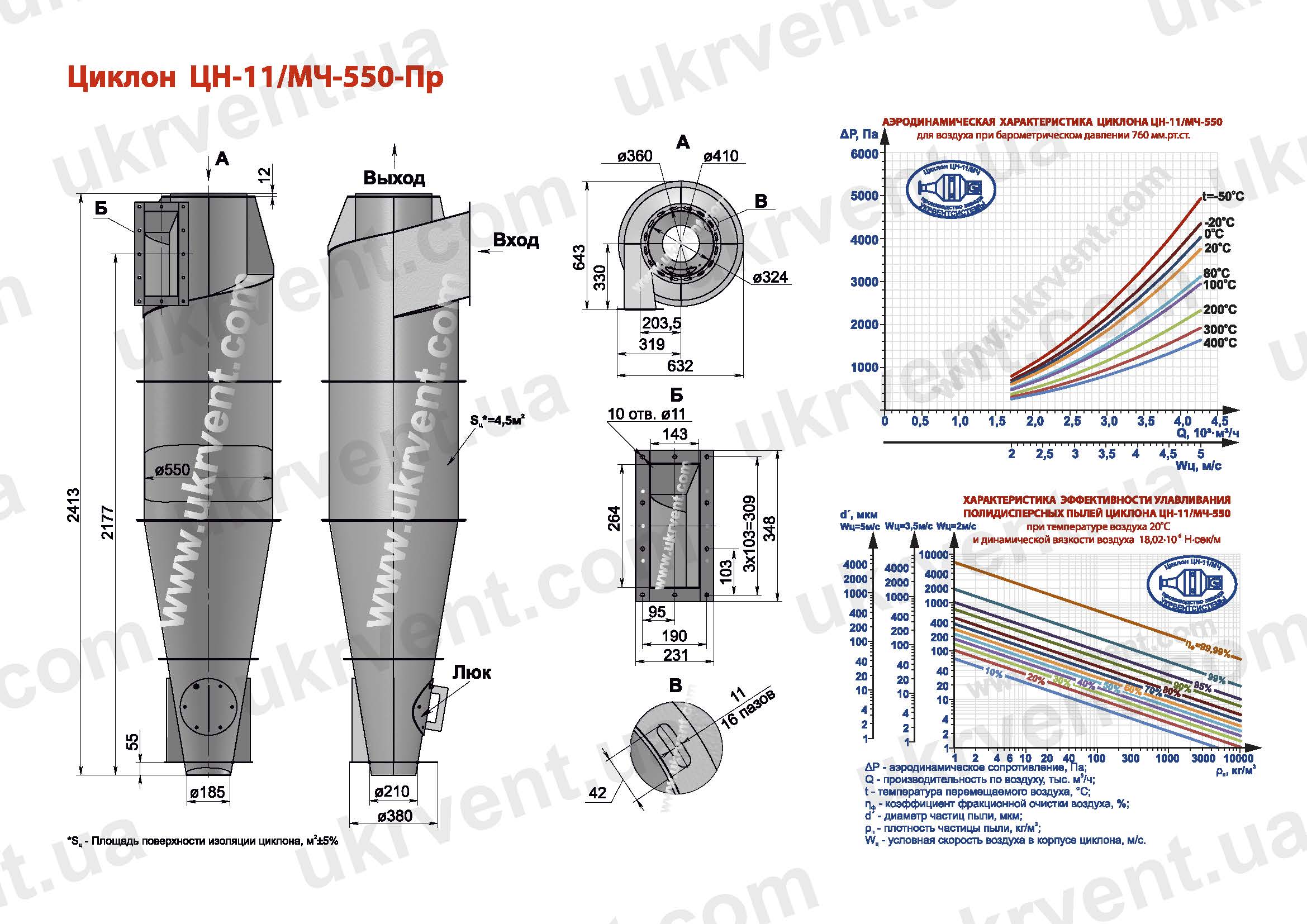

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНА ЦН-11/МЧ-550

при температуре перемещаемой среды 20^оС и скорости воздуха wц=2-5м/с барометрическом давлении 760 мм.рт.ст.

УСЛОВИЯ ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Для предотвращения ухудшения работы необходимо регулярное удаление пыли из бункера. Циклон ЦН-11/МЧ-550 поставляется в собранном виде, что минимизирует ошибки при монтаже. Осмотр установки проводится не менее трёх раз за смену, с контролем давления, температуры и расхода. Два раза в год производится плановый внутренний и внешний осмотр.

Рекомендуется установка технических люков в нижней части конуса, воздуховодах и бункере для удаления пылевых отложений и осмотра состояния стенок. Герметичность корпуса, фланцев, пылевых затворов и прокладок должна регулярно проверяться. Любые подсосы воздуха снижают эффективность очистки. При обнаружении утечек выполняется заварка или замена прокладок по месту.

ПРЕИМУЩЕСТВА ЦИКЛОНА ЦН-11/МЧ-550 ОТ УКРВЕНТСИСТЕМЫ

• Унифицированная конструкция с широким спектром применения.
• Минимальные затраты на монтаж и эксплуатацию.
• Возможность индивидуального подбора стали и толщины стенок под условия заказчика.
• Поставка в полностью собранном виде, исключающая ошибки при сборке.
• Высокий срок службы за счёт прочности конструкции и защиты от износа.

Одиночный циклон ЦН-11/МЧ-550 — это надёжное, экономически обоснованное решение для очистки газов в сложных промышленных условиях. Купить ЦН-11/МЧ-550 Циклоны универсальные можно напрямую у производителя — Укрвентсистемы, получив при этом техническую консультацию,  расчёт параметров и рекомендации по установке.

Запросите актуальную цену и техническое предложение по телефону. Приглашаем к сотрудничеству проектные организации, главных инженеров и руководителей производств.
