ГРУППОВОЙ ЦИКЛОН ЦН-15У-650-6УП УКОРОЧЕННЫЙ ИЗ 6-И ЭЛЕМЕНТОВ С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

Групповой циклон ЦН-15У-650-6УП из 6-и элементов с улиткой и пирамидальным бункером представляет собой техническое решение для инерционной очистки газов от промышленных пылей различной природы. Аппарат спроектирован с учетом требований прочности, герметичности и удобства обслуживания, обеспечивая стабильную работу в промышленных газоочистных системах. В данной статье рассмотрены конструктивные особенности, условия эксплуатации и принцип работы циклона ЦН-15У-650-6УП, а также рекомендации по монтажу и обслуживанию.

ОСНОВНОЕ НАЗНАЧЕНИЕ УКОРОЧЕННОГО ЦН-15У-650-6УП

Циклоны ЦН-15У-650-6УП из 6-и элементов с улиткой и пирамидальным бункером предназначены для удаления промышленной пыли, строительной, органической и пищевой, а также для очистки дымовых газов от сажевых частиц. Эти аппараты не предназначены для работы с волокнистой или слипающейся пылью, а также в газовых средах с капельно-жидкой фазой или возможной конденсацией паров. По сравнению с полноразмерным ЦН-15, укороченный циклон ЦН-15У-650-6УП имеет меньшую высоту и несколько сниженный коэффициент очистки, что оправдано при ограничениях по высоте газоочистной установки.

ПРИМЕНЕНИЕ ЦИКЛОНА УКОРОЧЕННОГО ЦН-15У-650-6УП ИЗ 6-И ЭЛЕМЕНТОВ С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

Циклон ЦН-15У-650-6УП используется в системах газоочистки на предприятиях различных отраслей: металлургии, деревообработки, пищевой и строительной промышленности. Групповой циклон из 6-и элементов позволяет равномерно распределять запыленный поток, обеспечивая эффективное отделение частиц пыли в каждом элементе. Применение пирамидального бункера облегчает сбор и выгрузку пыли, снижая риск накопления и износа конструкции.

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ ГРУППОВОГО ЦИКЛОНА ЦН-15У-650-6УП УКОРОЧЕННОГО

Циклоны изготавливаются одиночного и группового исполнения, компонуются в группы из 6 элементов одинакового диаметра. В конструкцию входит камера очищенного газа в виде улитки (У), а бункер может иметь пирамидальную форму (П). Для работы с абразивными или агрессивными средами используются нержавеющие стали AISl304, AISl316L, AISl321, AISl430, AISl316Ti, а также углеродистая сталь обычного качества. Толщина металла варьируется от 2 до 8 мм и подбирается с учетом прочности при избыточном давлении, абразивном износе, коррозии и возможности очистки без деформации цилиндрических и конусных частей. Более толстый металл увеличивает срок службы циклона.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППОВОЙ ЦИКЛОН ЦН-15У-650-6УП ИЗ 6-И ЭЛЕМЕНТОВ С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

при температуре перемещаемой среды 20^оС и скорости воздуха wц=2-6м/с, барометрическом давлении 760 мм.рт.ст.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ЦИКЛОНА ЦН-15У-650-6УП ИЗ 6-И ЭЛЕМЕНТОВ С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

• Максимальное давление: 500 кгс/м² (5 кПа).
• Исключение конденсации водяных паров: температура очищенного газа на выходе должна превышать точку росы на 10–25 °С.
• Герметичность системы обязательна для эффективной работы.
• Установка возможна как на всасывающих, так и на нагнетательных трактах газоходов.
• Для абразивной пыли рекомендуется установка перед вентилятором.
• Температура газа в стандартном исполнении: не выше 400 °С.
• Вертикальная установка с пылевыпускным отверстием вниз.
• Регулярная выгрузка пыли для предотвращения ухудшения работы.
• Рекомендуемые скорости работы в цилиндрической части: 2–2,5 м/с при абразивной пыли; 2–6 м/с при неабразивной.
• Пульсации расхода воздуха не более 10 %.

МОНТАЖ И ОБСЛУЖИВАНИЕ ГРУППОВОГО ЦИКЛОНА ЦН-15У-650-6УП ИЗ 6-И ЭЛЕМЕНТОВ С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

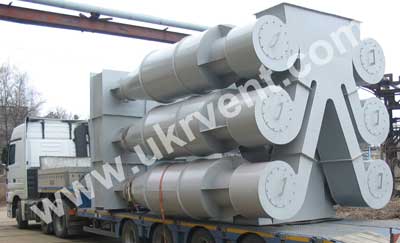

Циклон поставляется в собранном виде, допускается поставка в разобранном исполнении по желанию заказчика. Монтаж осуществляется вертикально с обеспечением доступа к обслуживанию. На открытом воздухе предусмотрена жёсткость крепления для компенсации парусности. Равномерное распределение газопылевого потока обеспечивается прямолинейными участками газохода перед входным патрубком. Технический осмотр включает проверку пылевых затворов, люков, сигнализаторов уровня пыли и состояния теплоизоляции. Выгрузка пыли производится непрерывно или периодически в зависимости от типа пылевыгрузного устройства. Проверка герметичности и контроль гидравлического сопротивления выполняются перед запуском и в процессе эксплуатации.

ПРИНЦИП РАБОТЫ ЦН-15У-650-6УП

Циклон ЦН-15У-650-6УП является инерционным пылеуловителем. Запыленный поток через входной патрубок вращается внутри корпуса, опускаясь винтообразно вниз вдоль стенок цилиндра и конуса. Частицы пыли отделяются и поступают в пирамидальный бункер. Очищенный воздух в центральной зоне поднимается винтообразно вверх и выводится через выхлопную трубу. Такой принцип работы обеспечивает инерционное осаждение пылевых частиц без применения фильтрующих элементов.

ЦЕНА И КУПИТЬ ЦИКЛОН ЦН-15У-650-6УП

Цена на циклон ЦН-15У-650-6УП зависит от материала изготовления, толщины металла, комплектации (сборка или разборка, наличие теплоизоляции), условий поставки и транспортировки. Укрвентсистемы поставляет циклоны с гарантией соответствия техническим параметрам, обеспечивая возможность приобретения как одиночного, так и группового исполнения. Покупка напрямую у производителя позволяет контролировать качество, выбирать оптимальный материал и толщину металла под конкретные эксплуатационные условия.

ПРЕИМУЩЕСТВА ЦН-15У-650-6УП

• Минимальные финансовые затраты на монтаж.
• Поставка в собранном виде, исключающая ошибки сборки.
• Возможность быстрой установки на объекте.
• Надёжность и долговечность за счет выбора материала и толщины металла.
• Возможность эксплуатации в агрессивных и абразивных средах.
• Обслуживание и очистка упрощены благодаря люкам доступа и пирамидальному бункеру.
• Гибкость конфигурации: одиночное или групповое исполнение из 6 элементов.

Групповой циклон ЦН-15У-650-6УП из 6-и элементов с улиткой и пирамидальным бункером производства Укрвентсистемы является надёжным техническим средством для очистки газов от промышленных пылей. Конструкция обеспечивает эффективность, долговечность и удобство обслуживания. Выбор материала и толщины металла, правильная установка и регулярное техническое обслуживание гарантируют стабильную работу и минимизацию эксплуатационных рисков.
