ВЕНТИЛЯТОР ДУТЬЕВОЙ ДЫМОСОС ВДН-10Ф

Вентилятор дутьевой дымосос ВДН-10Ф – это высокоэффективная центробежная тягодутьевая машина одностороннего всасывания, разработанная для обеспечения устойчивой подачи воздуха в топочные камеры котлов, а также для отвода дымовых газов и продуктов сгорания. Изделие спроектировано с учётом требований к продолжительной и интенсивной эксплуатации в условиях промышленных объектов: котельных, ТЭЦ, производственных линий.

ВДН-10Ф входит в линейку промышленных вентиляторов завода «Укрвентсистемы» и полностью соответствует действующим стандартам ГОСТ, требованиям по надёжности и безопасности, что делает его оптимальным выбором для тяжелых условий эксплуатации.

ОБЛАСТЬ ПРИМЕНЕНИЯ ВЕНТИЛЯТОРА ВДН-10Ф

• Подача воздуха в стационарные топки паровых и водогрейных котлов.
• Удаление продуктов сгорания топлива в котельных агрегатах.
• Перемещение чистого или запыленного воздуха (до 0,1 г/м³).
• Использование в составе вентиляционных и технологических систем промышленных предприятий.
• Возможность интеграции в системы вытяжной вентиляции и кондиционирования с учётом температурного режима до +100 °C.
• ВДН-10Ф широко применяется в энергетике, металлургии, пищевой промышленности, в линиях с высокой нагрузкой по воздухообмену.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

• Температура рабочей среды: от −30 °С до +80 °С (в стандартном исполнении).
• Допускается использование с агрессивными средами при заказе соответствующего материала проточной части.
• Разрешено наружное размещение под навесом и установка внутри помещений.
• Климатическое исполнение: У и Т, категория размещения – 2 по ГОСТ 15150-69.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ВДН-10Ф

ВДН-10Ф выпускается в исполнении по расположению рабочего колеса:

• Исполнение 3 (схема 3): колесо соединено с валом двигателя через промежуточный вал и муфту — повышенная надёжность и сниженная вибронагрузка.

Корпус улитки вентилятора изготавливается с возможностью поворота от 0° до 270° с шагом 15°, что значительно облегчает монтаж и компоновку в ограниченных пространствах. Направление вращения — правое или левое (по часовой стрелке или против, соответственно), определяется со стороны двигателя.

ВАРИАНТЫ ИСПОЛНЕНИЯ

Для различных условий эксплуатации вентиляторы ВДН-10Ф выпускаются в следующих модификациях:

ВДН-Ф – форсированная модель для котлов повышенной производительности, устойчивая к налипанию примесей.

Возможные материалы изготовления:

• Стандарт – углеродистая сталь;
• Специальные исполнения – нержавеющая сталь, жаростойкие сплавы;
• Взрывозащищённый вариант – по ДНАОП 0.00-1.18-98.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВДН-10Ф

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 30ºС, плотности газов 1,165 кг/м³

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСА ТИПА ВДН-10Ф

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

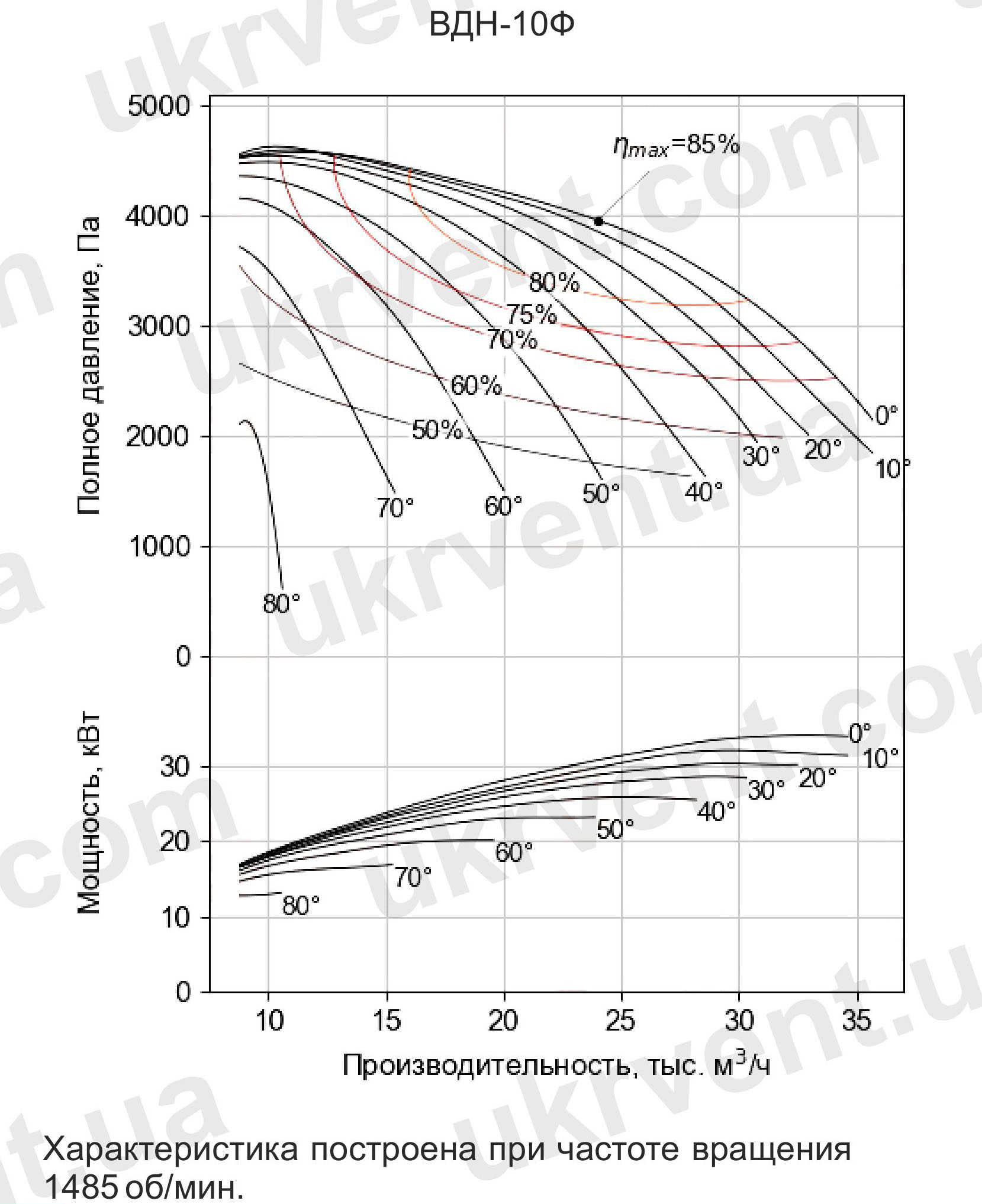

при барометрическом давлении 1013 гПа, температуре 30°С и плотности газов 11,65 кг/м3 на входе в вентилятор

ОСНОВНЫЕ УЗЛЫ И КОНСТРУКЦИЯ

Конструкция вентилятора включает:

• Рабочее колесо – сварная конструкция (ступица и крыльчатка) из качественной стали;
• Ходовая часть – вал, подшипниковые узлы, муфта (в зависимости от исполнения);
• Улитка – сварная, усилена ребрами жёсткости;
• Воронка всасывающая и осевой направляющий аппарат – регулируют поток и устойчивость параметров;
• Рама – прочная несущая конструкция.

Каждый узел вентилятора рассчитан на работу в условиях значительных аэродинамических нагрузок и вибрационных воздействий. Применение усиленных подшипников и оптимизированной формы крыльчатки увеличивает ресурс вентилятора.

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРА ВДН-10Ф ОТ УКРВЕНТСИСТЕМЫ

• Высокий КПД и энергоэффективность;
• Универсальность применения;
• Устойчивость к вибрациям и загрязнениям;
• Простота обслуживания и замены узлов;
• Расширенная линейка исполнения под любые условия;
• Соответствие нормам промышленной безопасности и сертификация.

ВДН-10Ф — это промышленный вентилятор, сочетающий в себе мощность, надёжность и конструктивную гибкость. Технические параметры и модификации данной модели позволяют подобрать оптимальное решение под любые условия эксплуатации в теплоэнергетике и смежных отраслях.
