ВЕНТИЛЯТОР ДУТЬЕВОЙ ДЫМОСОС ВДН-12,5БК и ВДН-12,5-0,62К

Центробежные дымососы одностороннего всасывания ДН-12,5 исп.3

Вентиляторы ВДН

Вентиляторы модернизированные ВДН

Вентиляторы ВДН НЖ

Дымососы ДН

Дымососы ДН НЖ

Вентиляторы дутьевые дымососы ВДН-12,5БК и ВДН-12,5-0,62К производства Укрвентсистемы представляют собой центробежные тягодутьевые машины с односторонним всасыванием. Эти агрегаты разработаны для подачи воздуха в топочные камеры паровых котлов, а также для создания принудительной тяги при отводе продуктов сгорания. ВДН-12,5БК и ВДН-12,5-0,62К широко применяются в котельных, на ТЭЦ, в энергетике, металлургии, цементной и других отраслях промышленности. Допускается использование в системах вентиляции, кондиционирования, а также в технологических линиях, требующих перемещения больших объемов воздуха.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

В стандартном исполнении вентиляторы предназначены для эксплуатации при температуре перемещаемой среды от -30°С до +80°С, с возможностью перемещения воздуха до +100°С. Рабочая среда – воздух и неагрессивные газы с остаточной запыленностью до 0,1 г/м³. В зависимости от исполнения допускается работа с агрессивными средами при условии использования соответствующих материалов проточной части. Установка возможна как в помещении, так и на открытом воздухе под навесом. Класс размещения – 2 (по ГОСТ 15150-69), климатическое исполнение – У и Т.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Основными узлами вентилятора ВДН-12,5БК и ВДН-12,5-0,62К являются:

рабочее колесо сварной конструкции;
улитка из листовой и профильной стали с ребрами жесткости;
ходовая часть (вал, подшипники, муфта);
всасывающая воронка;
осевой направляющий аппарат;
рама.

Установка осевого направляющего аппарата позволяет регулировать производительность вентилятора и оптимизировать его работу в зависимости от нагрузки.

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

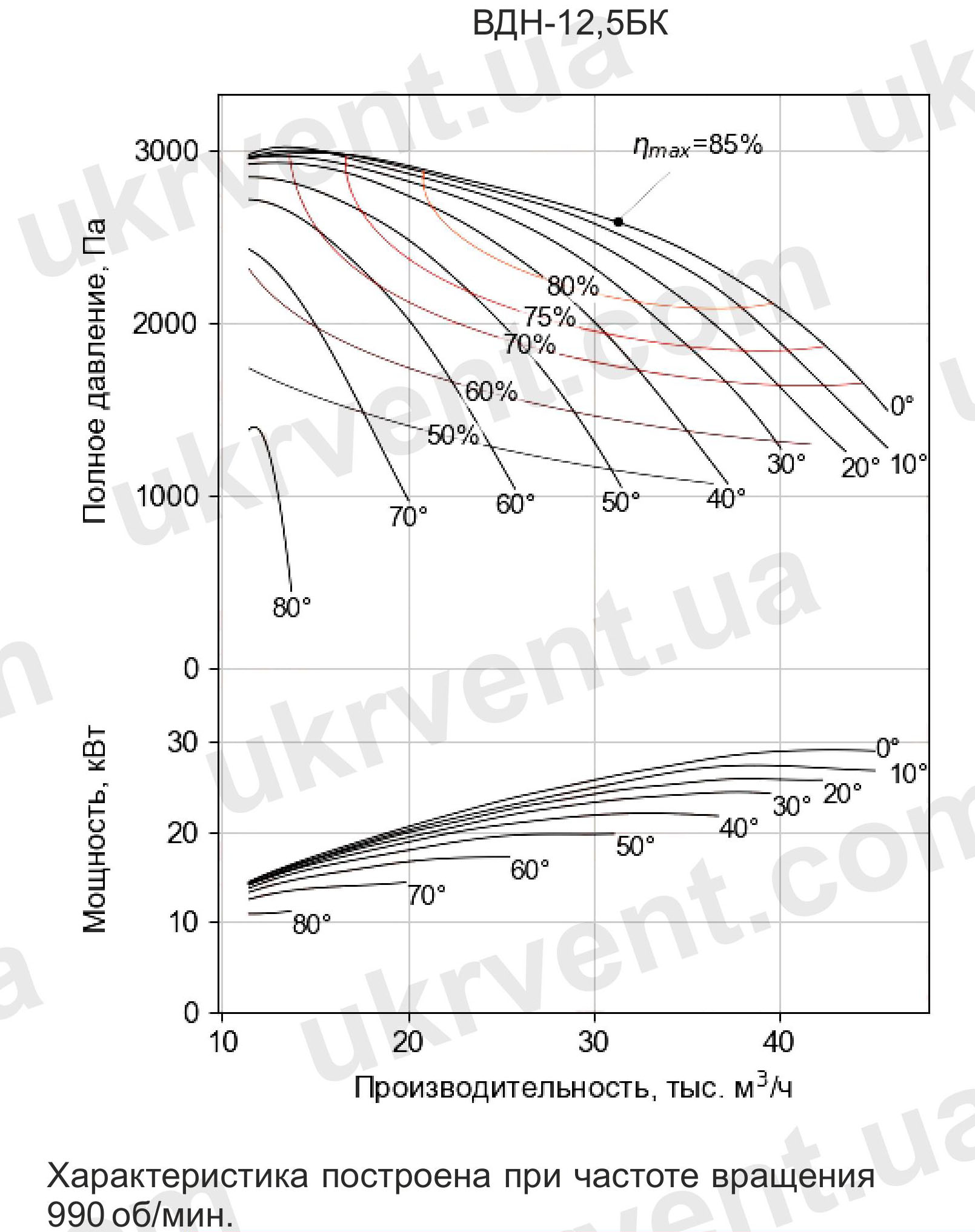

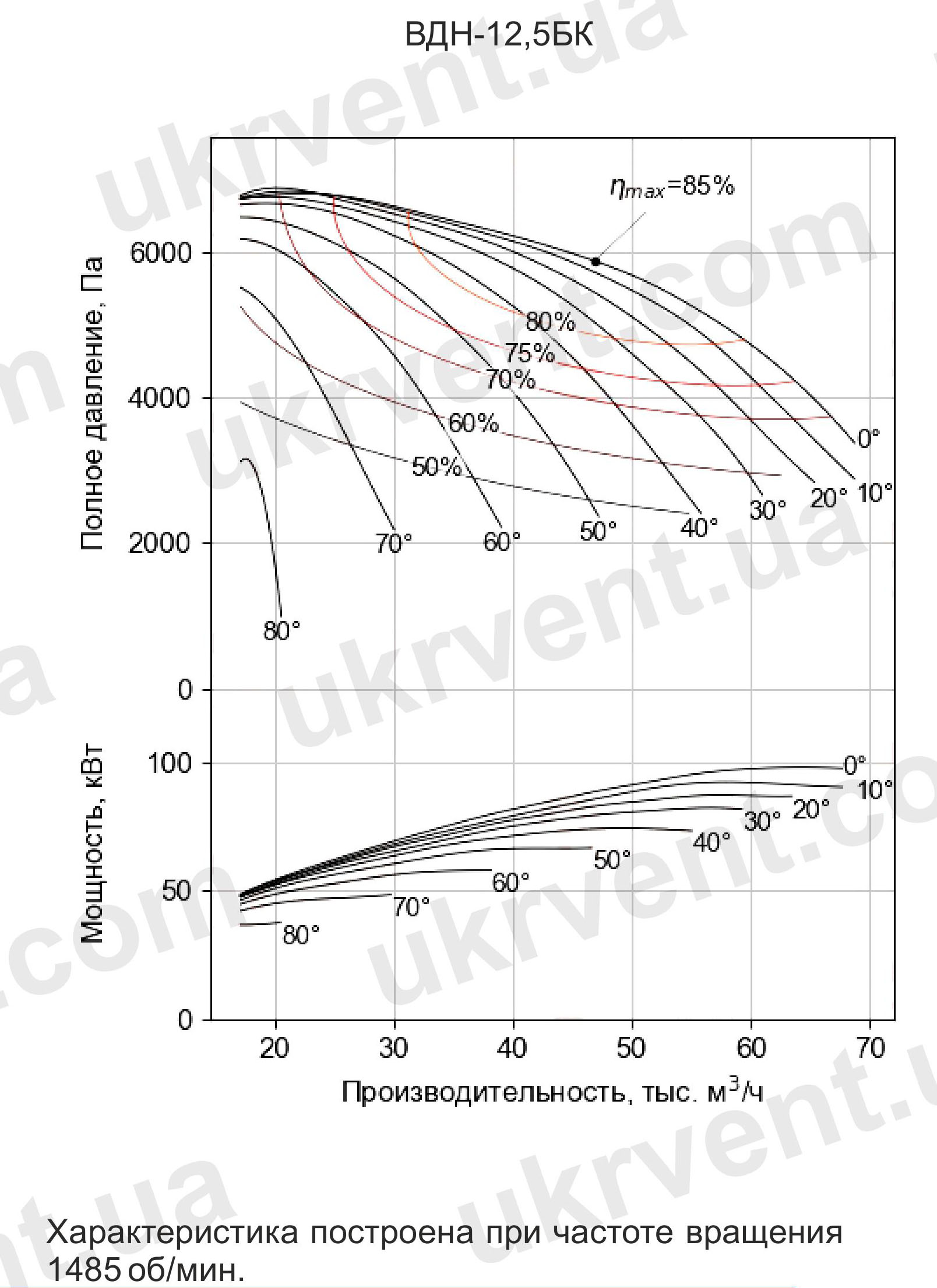

при барометрическом давлении 1013 гПа, температуре 30°С и плотности газов 11,65 кг/м3 на входе в вентилятор

ВАРИАНТЫ ИСПОЛНЕНИЯ ВДН-12,5БК и ВДН-12,5-0,62К

Вентиляторы изготавливаются в двух схемах:

Исполнение 3 – рабочее колесо установлено на промежуточный вал с муфтовым соединением.

Исполнение 3 предпочтительно при высоких нагрузках: промежуточный вал и его подшипники берут на себя боковые нагрузки, снижая вибрационные и деформационные воздействия на электродвигатель, увеличивая ресурс оборудования.

ВДН-12,5БК и ВДН-12,5-0,62К ВИДЫ И МОДИФИКАЦИИ

ВДН-Б – бронелисты для усиления корпуса и защита рабочих лопаток;
ВДН-К – модернизированный подшипниковый узел (двухопорная система с маслонаполнением).

Изготавливаются правого и левого вращения с углом поворота улитки от 0° до 270° с шагом 15°, что упрощает монтаж и подключение воздуховодов.

МАТЕРИАЛЫ И ИСПОЛНЕНИЯ ВДН-12,5БК и ВДН-12,5-0,62К

Стандартное исполнение – углеродистая сталь;
Специальные исполнения – из нержавеющих сталей;
Взрывозащищенные исполнения;

Возможность изготовления с антикоррозионным покрытием или в жаростойком исполнении под заказ.

ВДН-12,5БК и ВДН-12,5-0,62К НАПРАВЛЕНИЕ ВРАЩЕНИЯ И УСТАНОВКА

Направление вращения определяется со стороны электродвигателя:

Правое вращение – улитка направлена по часовой стрелке;
Левое вращение – улитка направлена против часовой стрелки.

Универсальность поворота корпуса позволяет адаптировать вентилятор к любой компоновке оборудования и прокладке воздуховодов.

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ ВДН-12,5БК И ВДН-12,5-0,62К

Высокая надежность и ресурс работы;
Простота технического обслуживания;
Низкий уровень вибрации;
Универсальность применения;
Энергоэффективность;
Возможность изготовления под нестандартные условия эксплуатации.

Вентиляторы ВДН-12,5БК и ВДН-12,5-0,62К производятся Укрвентсистемы, специализирующимся на выпуске промышленного вентиляционного оборудования с высокой степенью надежности. Завод осуществляет полный цикл производства: от проектирования до отгрузки готовой продукции. Оборудование проходит контроль качества и испытания на соответствие ТУ и ГОСТам.

Где купить ВДН-12,5БК и ВДН-12,5-0,62К

Вы можете заказать вентиляторы ВДН-12,5БК и ВДН-12,5-0,62К напрямую у производителя – Укрвентсистемы. Завод предлагает гибкие условия сотрудничества, оперативное изготовление, логистику и техническую поддержку. Также возможна поставка запасных частей, сервисное обслуживание и модернизация оборудования под конкретные задачи Заказчика.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВДН-12,5БК и ВДН-12,5-0,62К

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 30ºС, плотности газов 1,165 кг/м³

Тип вентилятора	Производительность, Q, тыс. м³/ч	Полное давление, Pv, Па	Полное давление, Pv , кгс/м²	Максимальный КПД, ηmax, %	Частота вращения n, об/мин	Масса, кг
ВДН-12,5БК	31	2609	266	85	1000	1261
ВДН-12,5БК	47	5870	598	85	1500	1261
ВДН-12,5-0,62К	63	5810	592	84	1500	1554

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСА ВЕНТИЛЯТОРА ВДН-12,5БК и ВДН-12,5-0,62К

Группа присоединительных размеров, мм
Тип машины			Разворот, φск°			a			a1			b		b1			d			d1			n			n1	s			s1
ВДН-12,5БК			0, 15, 30, 45, 60, 75, 90, 105, 120, 135, 150, 165, 180, 195, 210, 225, 240, 255, 270			470			520			625		675			830			875			34			16	14			14
ВДН-12,5-0,62К			0			511			560			875		937			970			1070			22			16	19			19
Группа габаритных размеров, мм
Тип машины	Разворот, φск°			B				B1			D		H			H1		H2				H3		L					L1
ВДН-12,5БК	0, 15, 30, 45, 60, 75, 90, 105, 120, 135, 150, 165, 180, 195, 210, 225, 240, 255, 270			2058				812			1250		1939			875		–				500		1936					665
ВДН-12,5-0,62К	0			2489				936			1250		1976			786		–				565		1994					705
Группа установочных размеров, мм
Тип машины		Разворот, φск°			c		c1			c2			c3		c4				с5		f				f1			f2
ВДН-12,5БК		0, 15, 30, 45, 60, 75, 90, 105, 120, 135, 150, 165, 180, 195, 210, 225, 240, 255, 270			–		–			588			430		770				–		–				–			620
ВДН-12,5-0,62К		0			–		–			609			430		570				500		–				–			820

*Размеры даны справочно
