ВЕНТИЛЯТОР ДУТЬЕВОЙ ДЫМОСОС ВДН-14,3

Вентиляторы ВДН

Вентиляторы модернизированные ВДН

Вентиляторы ВДН НЖ

Дымососы ДН

Дымососы ДН НЖ

Вентилятор дутьевой дымосос ВДН-14,3 – это центробежная тягодутьевая машина с односторонним всасыванием, предназначенная для нагнетания воздуха в топки котельных агрегатов и создания устойчивой тяги. Данный тип вентилятора применяется в котельных, на теплоэлектростанциях, промышленных линиях, а также в системах промышленной вентиляции. ВДН-14,3 обеспечивает перемещение больших объемов воздуха при стабильных эксплуатационных характеристиках.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Центробежный дутьевой вентилятор ВДН-14,3 производства Укрвентсистемы используется:

для подачи воздуха в топки стационарных паровых котлов;
для отвода продуктов сгорания и создания принудительной тяги;
в технологических установках для перемещения чистого воздуха;
в промышленных системах вентиляции и кондиционирования;
на теплоэнергетических объектах, в металлургической, химической и пищевой промышленности.

Максимально допустимая температура перемещаемой среды на входе не превышает +100 °C.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И УСЛОВИЯ ЭКСПЛУАТАЦИИ

Диапазон температуры перемещаемого воздуха: от –30 °C до +80 °C (стандарт);
Остаточная запыленность газа: не более 0,1 г/м³;
Допустимы агрессивные среды при использовании износостойких материалов проточной части;
Продолжительный режим работы на открытом воздухе и в помещении;
Климатическое исполнение: У и Т по ГОСТ 15150-69, 2 категория размещения.

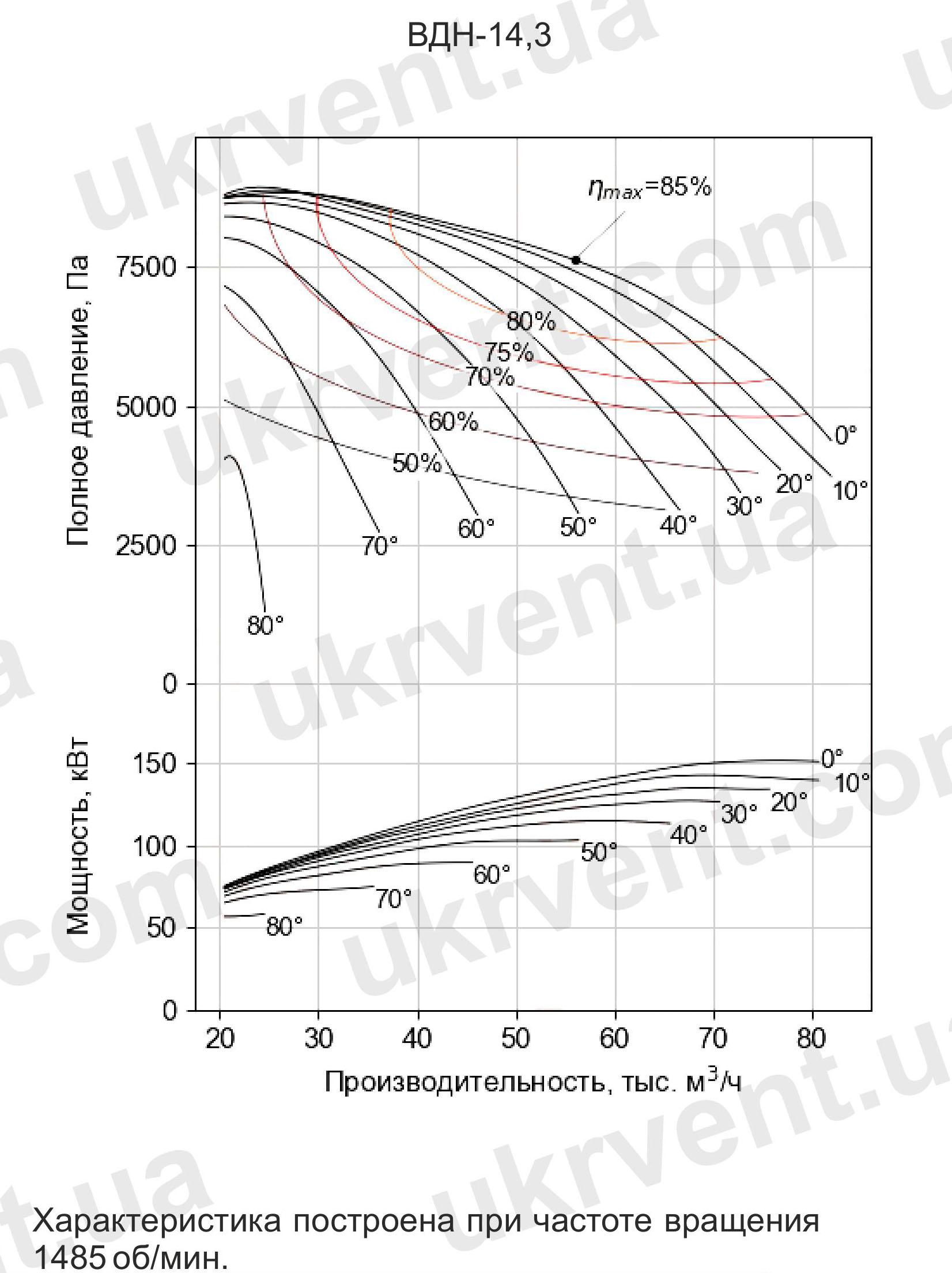

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

при барометрическом давлении 1013 гПа, температуре 30°С и плотности газов 11,65 кг/м3 на входе в вентилятор

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВДН-14,3

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 30ºС, плотности газов 1,165 кг/м³

Тип вентилятора	Производительность, Q, тыс. м³/ч	Полное давление, Pv, Па	Полное давление, Pv , кгс/м²	Максимальный КПД, ηmax, %	Частота вращения n, об/мин	Масса, кг
ВДН-14,3	57	7780	793	84	1500	2351

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСА ВЕНТИЛЯТОРА ВДН-14,3

Группа присоединительных размеров, мм
Тип машины			Разворот, φск°			a			a1			b		b1			d			d1			n			n1	s			s1
ВДН-14,3			45			4008			480			750		842			970			1070			16			16	19			19
Группа габаритных размеров, мм
Тип машины	Разворот, φск°			B				B1			D		H			H1		H2				H3		L					L1
ВДН-14,3	45			2500				975			1425		2220			950		330				560		2021					781
Группа установочных размеров, мм
Тип машины		Разворот, φск°			c		c1			c2			c3		c4				с5		f				f1			f2
ВДН-14,3		45			–		–			666			400		614				700		850				850			850

*Размеры даны справочно

МАТЕРИАЛЫ И ВЗРЫВОЗАЩИТНОЕ ИСПОЛНЕНИЕ

Вентиляторы ВДН-14,3 производятся:

из углеродистой стали (стандарт);
из нержавеющей стали (по заказу);
во взрывозащищенном исполнении согласно ДНАОП 0.00-1.18-98;
с возможностью правого и левого вращения (с изменяемыми углами поворота корпуса от 0° до 270° с шагом 15°).

НАПРАВЛЕНИЕ ВРАЩЕНИЯ И УГЛЫ ПОВОРОТА

Направление вращения определяется со стороны электродвигателя:

Правое вращение — спираль улитки по часовой стрелке;
Левое вращение — спираль улитки против часовой стрелки.

Благодаря изменяемому углу поворота корпуса улитки монтаж вентилятора и подключение к воздуховоду становятся максимально удобными.

СХЕМЫ КОНСТРУКТИВНОГО ИСПОЛНЕНИЯ

Исполнение 3 (Схема 3):

Рабочее колесо монтируется на промежуточном валу, соединённом с электродвигателем через муфту. Все радиальные нагрузки принимает промежуточный вал, что увеличивает срок службы электродвигателя и снижает уровень вибраций.

ОСНОВНЫЕ КОНСТРУКТИВНЫЕ УЗЛЫ

Рабочее колесо: сварное, состоит из ступицы и крыльчатки, оптимизировано по аэродинамическим характеристикам.
Ходовая часть: включает вал, подшипниковые узлы и соединительную муфту.
Улитка: сварная, из листовой стали, усилена ребрами жесткости.
Осевой направляющий аппарат: регулирует поток воздуха и рабочий режим вентилятора.
Воронка всасывающая и рама: обеспечивают жёсткость конструкции и надёжность эксплуатации.

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРА ВДН-14,3

высокая надежность при длительной эксплуатации;
устойчивость к воздействию агрессивных и запылённых сред;
широкий диапазон климатического применения;
универсальность по направлениям вращения и типам установки;
возможность изготовления под заказ по индивидуальным требованиям.

Вентилятор дутьевой дымосос ВДН-14,3 от Укрвентсистемы — это надежное, производительное и проверенное временем решение для котельных, промышленных объектов и энергетических установок. Конструкция вентилятора обеспечивает бесперебойную подачу воздуха и эффективное удаление продуктов сгорания даже при интенсивной эксплуатации.

Если вы ищете промышленный дутьевой вентилятор ВДН-14,3, адаптированный под высокие нагрузки и специфические условия эксплуатации — обратитесь в компанию Укрвентсистема. Мы предоставим техническую документацию, чертежи, консультацию по подбору и гарантийное сопровождение.
