Вентиляторы дутьевые ВДН-15К-0,620, ВДН-15БК, ВДН-15БК-0,94 и ВДН-15ПК — это промышленные центробежные тягодутьевые агрегаты с односторонним всасыванием, разработанные для нагнетания воздуха в топки котлов и удаления продуктов сгорания. Они применяются в котельных установках, на теплоэлектростанциях, а также на промышленных предприятиях, где необходима подача воздуха или удаление газов в технологических циклах. Благодаря высокой надёжности и техническому ресурсу, вентиляторы данной серии могут эксплуатироваться в непрерывном режиме на объектах с повышенными требованиями к стабильности тяги.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И УСЛОВИЯ ЭКСПЛУАТАЦИИ

В стандартной комплектации вентиляторы рассчитаны на работу при температуре перемещаемой среды от –30°С до +80°С. При использовании дополнительных материалов для проточной части возможно перемещение агрессивных газов. Максимальная температура подаваемого воздуха не должна превышать +100°С. Изделия рассчитаны на установку в климатических районах категорий У и Т по ГОСТ 15150-69, как в закрытых помещениях, так и под навесом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВДН-15К-0,62О, ВДН-15БК и ВДН-15БК-0,94, ВДН-15ПК

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 30ºС, плотности газов 1,165 кг/м³

Тип вентилятора	Производительность, Q, тыс. м³/ч	Полное давление, Pv, Па	Полное давление, Pv , кгс/м²	Максимальный КПД, ηmax, %	Частота вращения n, об/мин	Масса, кг
ВДН-15К-0,62О	65	2810	286	84	1000	2602
ВДН-15БК	41	2147	219	85	750	2596
ВДН-15БК	54	3791	387	85	1000	2596
ВДН-15БК	81	8530	870	85	1500	2596
ВДН-15БК-0,94	76	7420	756	85	1500	2257
ВДН-15ПК	81	9370	955	85	1500	2298

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСА ВЕНТИЛЯТОРА ВДН-15К-0,62О, ВДН-15БК и ВДН-15БК-0,94, ВДН-15ПК

Тип машины	Разворот, φск°	a	a1	b	b1	d	d1	n	n1	s	s1	B	B1	D	H	H1	H2	H3	L	L1	c	c1	c2	c3	f	f1	f2
ВДН-15К-0,62О	180	558	660	1050	1142	1100	1200	22	16	19	19	3078	1125	1425	2559	1050	1340	626	2436	781	770	770	318	670	600	600	890
ВДН-15БК	0, 15, 30, 45	560	640	750	842	970	1070	18	16	19	19	2640	975	1500	2250	950	1500	626	2403	752	772	772	314	670	600	600	890
	60, 5, 0, 05, 20, 35	560	640	750	842	970	1070	18	16	19	19	2640	975	1500	2250	950	1300	626	2403	752	772	772	314	670	600	600	890
	150, 65, 80, 95, 10	560	640	750	842	970	1070	18	16	19	19	2640	975	1500	2250	950	1200	626	2403	752	772	772	314	670	600	600	890
	225, 240, 255	560	640	750	842	970	1070	18	16	19	19	2640	975	1500	2250	950	1000	626	2403	752	772	772	314	670	600	600	890
	270	560	640	750	842	970	1070	18	16	19	19	2640	975	1500	2250	950	1000	626	2403	752	772	772	314	670	600	1700	890
ВДН-15БК-0,94	0, 15, 30, 45	560	640	750	842	970	1070	18	16	19	19	2645	975	1500	2231	950	1500	626	2401	752	772	772	311	670	600	600	890
ВДН-15ПК	60, 5, 0, 05, 20, 35	560	640	750	842	970	1070	18	16	19	19	2645	975	1500	2231	950	1300	626	2401	752	772	772	311	670	600	600	890
	150, 65, 80, 95, 10	560	640	750	842	970	1070	18	16	19	19	2645	975	1500	2231	950	1200	626	2401	752	772	772	311	670	600	600	890
	225, 240, 255	560	640	750	842	970	1070	18	16	19	19	2645	975	1500	2231	950	1000	626	2401	752	772	772	311	670	600	600	890
	270	560	640	750	842	970	1070	18	16	19	19	2645	975	1500	2231	950	1000	626	2401	752	772	772	311	670	600	1700	890

*Размеры даны справочно

КОНСТРУКТИВНЫЕ ИСПОЛНЕНИЯ

Вентиляторы ВДН-15 поставляются в следующих модификациях:

ВДН-15К-0,620 — с усиленным подшипниковым узлом двухопорного типа, увеличивающим срок службы и надёжность конструкции;
ВДН-15БК — с бронелистами и дополнительной защитой рабочих лопаток от абразивного износа;
ВДН-15БК-0,94 — модифицированная версия с повышенным коэффициентом полезного действия;
ВДН-15ПК — исполнение с учетом требований к перемещению воздуха на технологических линиях.

Все модели доступны в вариантах правого и левого вращения. Угол поворота корпуса может быть установлен с шагом 15° в диапазоне от 0° до 270°, что упрощает монтаж в ограниченных условиях и подключение к воздуховодам.

МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ

Производятся из углеродистой стали либо, по заказу, из коррозионно- и жаростойких марок нержавеющей стали. Возможно исполнение во взрывозащищённом варианте в соответствии с требованиями ДНАОП 0.00-1.18-98. Все модели проходят обязательную балансировку ротора в заводских условиях и соответствуют стандартам надёжности и вибрационной устойчивости.

КОНСТРУКТИВНАЯ СХЕМА (ИСПОЛНЕНИЕ №3)

Исполнение 3 (среднее): рабочее колесо вентилятора установлено на промежуточный вал, соединённый с электродвигателем через упругую муфту. Это конструктивное решение позволяет снизить нагрузку на вал двигателя, тем самым увеличивая ресурс как самого двигателя, так и вентилятора в целом. Промежуточный вал и его подшипники воспринимают радиальные нагрузки, возникающие в процессе длительной эксплуатации из-за возможного роста дисбаланса ротора.

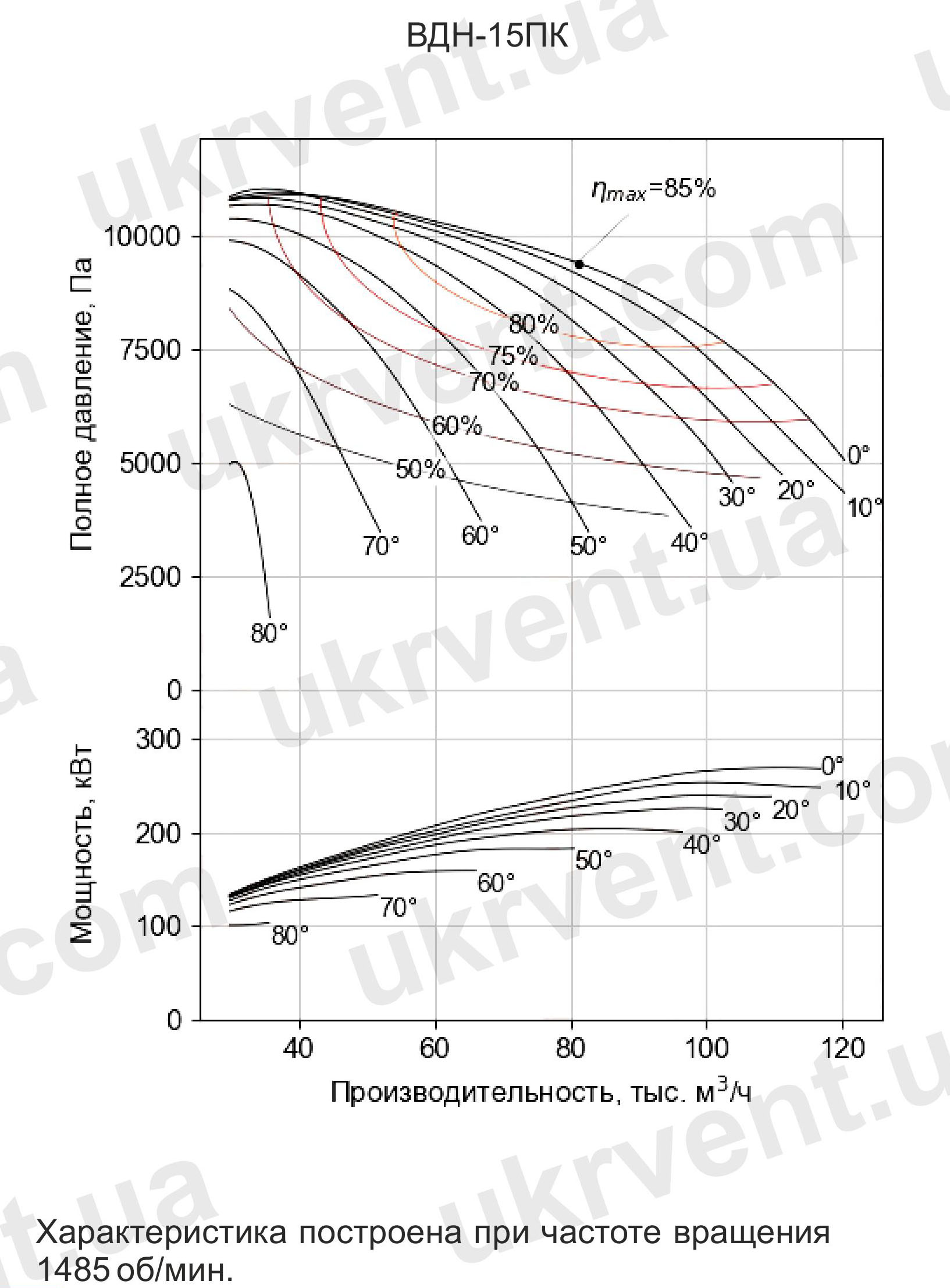

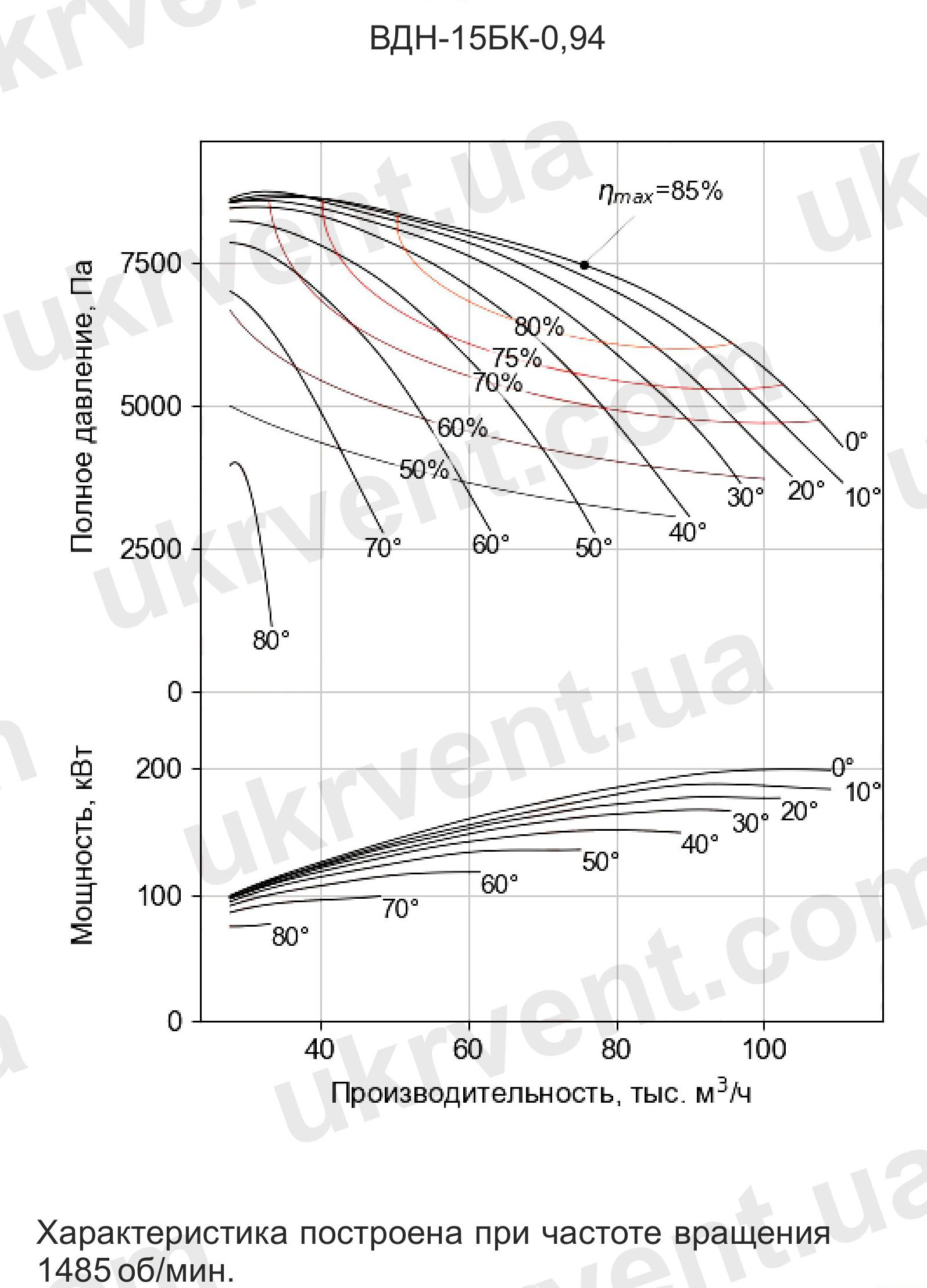

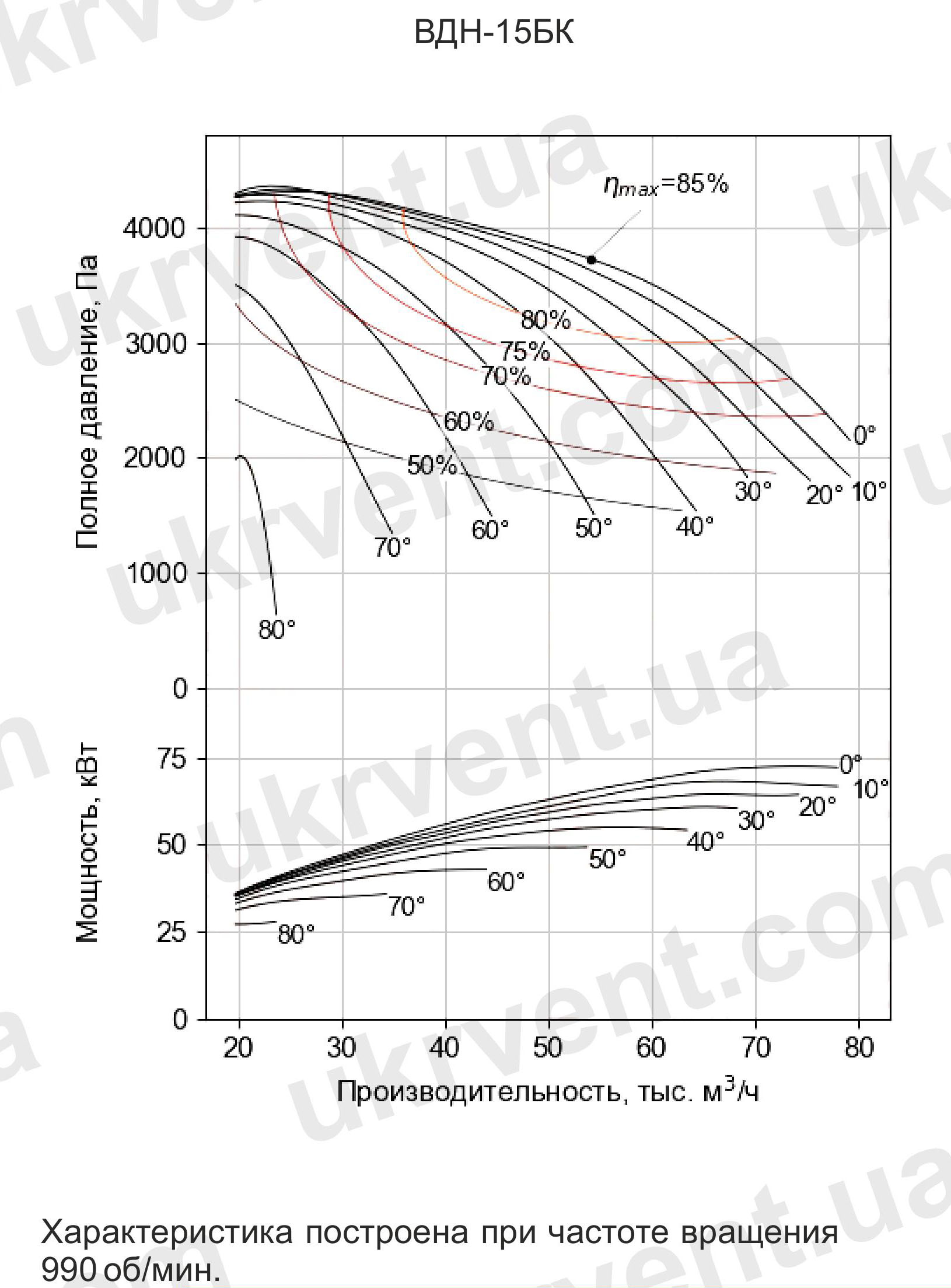

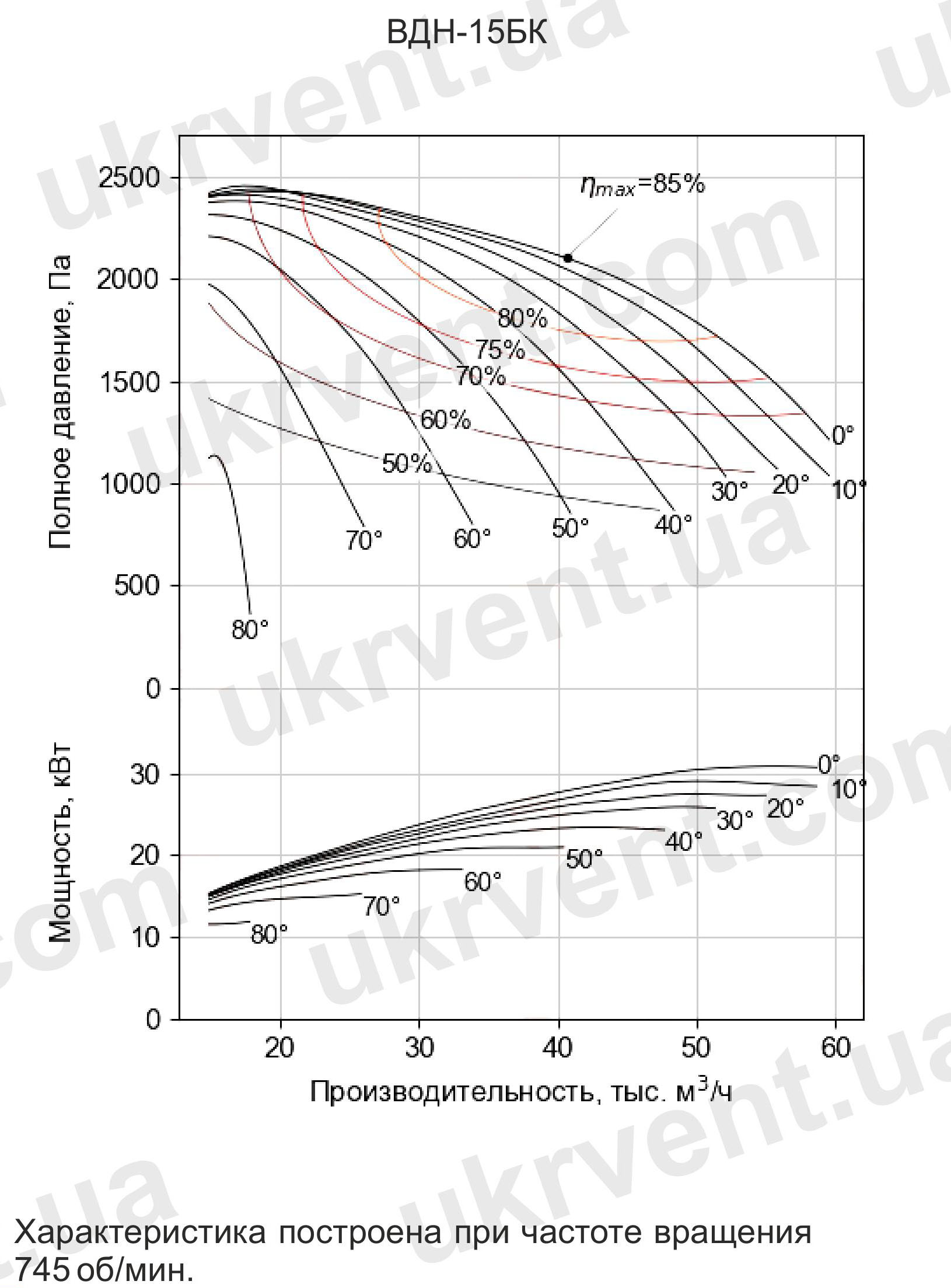

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

при барометрическом давлении 1013 гПа, температуре 30°С и плотности газов 11,65 кг/м3 на входе в вентилятор

ОСНОВНЫЕ УЗЛЫ ВЕНТИЛЯТОРА

Рабочее колесо: сварная конструкция, состоящая из ступицы и радиально изогнутых лопаток. Обеспечивает эффективную подачу и создание давления.
Улитка: сварная, усиленная оребрением, выполнена из листовой стали. Обеспечивает направленное движение потока.
Ходовая часть: включает вал, подшипники и муфту. Конструкция позволяет быстрое техобслуживание и замену узлов.
Воронка всасывания и осевой направляющий аппарат: оптимизируют входной поток воздуха и позволяют регулировать параметры подачи.

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ ВДН-15 ОТ УКРВЕНТСИСТЕМЫ

Высокая устойчивость к нагрузкам и вибрациям;
Надёжная работа при запылённости и перемещении нагретого воздуха;
Доступность в различных исполнениях и конфигурациях;
Простота монтажа и технического обслуживания;
Подходит для любых систем дутья и дымоудаления;
Соответствие ГОСТ и отраслевым нормам качества.

Вентиляторы дутьевые ВДН-15К-0,620, ВДН-15БК, ВДН-15БК-0,94 и ВДН-15ПК — это высокоэффективные и надёжные агрегаты, проверенные в эксплуатации на объектах промышленной энергетики и теплообеспечения. Завод «Укрвентсистема» предлагает весь спектр комплектующих, проектную поддержку, а также индивидуальный подбор вентиляторов в зависимости от условий и задач заказчика.
