ВЕНТИЛЯТОР ДУТЬЕВОЙ ДЫМОСОС ВДН-21К, ВДН-21ПК И ВДН-21МО ОТ УКРВЕНТСИСТЕМЫ

Вентиляторы дутьевые дымососы ВДН-21К, ВДН-21ПК и ВДН-21МО производства компании Укрвентсистема являются центробежными тягодутьевыми машинами одностороннего всасывания, разработанными для стабильной подачи воздуха в топки котлов и эффективного удаления продуктов сгорания. Применяются в энергетике, котельных установках, технологических линиях и вентиляционных системах промышленных объектов.

ВДН-21К, ВДН-21ПК и ВДН-21МО применяются в котельных и на ТЭЦ для создания принудительной тяги. Дополнительно могут использоваться:

• в системах вентиляции и дымоудаления;
• в производственных цехах для транспортировки воздуха;
• в технологических установках для перемещения чистых или слабо запылённых газов.
• Максимальная температура воздуха на входе — до +100 °С.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Вентиляторы ВДН-21 рассчитаны на эксплуатацию:

• при температуре среды от −30 °С до +80 °С;
• в умеренном и тропическом климате (категория размещения 2 по ГОСТ 15150-69);
• во взрывозащищённом исполнении — согласно ДНАОП 0.00-1.18-98 (опционально).
• ВДН-21 предназначены для непрерывного режима работы как в помещениях, так и под навесом на открытом воздухе.

ТИПЫ ИСПОЛНЕНИЯ И МОДИФИКАЦИИ

В зависимости от условий и задач, вентиляторы ВДН-21 изготавливаются в различных вариантах:

• ВДН-21К — улучшенный подшипниковый узел двухопорного типа со смазкой.
• ВДН-21ПК — модель с дополнительной защитой от абразивного износа.
• ВДН-21МО — модернизированная версия с улучшенными аэродинамическими характеристиками.
• ВДН-Б — исполнение с бронелистами и усиленными лопатками.
• ВДН-Ф — форсированная модификация для высокопроизводительных котлов.

Изготавливаются из:

• углеродистой стали;
• нержавеющих сталей;
• металлов, устойчивых к агрессивной среде.

КОНСТРУКЦИЯ И СХЕМА ИСПОЛНЕНИЯ

Основные элементы конструкции:

• Рабочее колесо — сварное, с лопатками и ступицей.
• Улитка — сварная конструкция из листовой стали с оребрением.
• Ходовая часть — вал, подшипники, соединительная муфта.
• Всасывающая воронка и осевой направляющий аппарат — обеспечивают стабильность потока.
• Рама — служит несущим элементом установки.

Вентиляторы выпускаются в двух вариантах исполнения:

• Исполнение 3 — колесо установлено на промежуточный вал с муфтой, снижающей вибрационные нагрузки на двигатель.

НАПРАВЛЕНИЕ ВРАЩЕНИЯ И РЕГУЛИРОВКА

Конструкцией предусмотрено:

• правое и левое вращение (со стороны электродвигателя);
• изменение угла поворота корпуса от 0° до 270° с шагом 15°, что облегчает монтаж в любых условиях.

Правое вращение — спираль улитки направлена по часовой стрелке, левое — против.

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ ВДН-21К, ВДН-21ПК И ВДН-21МО

• Надежная конструкция для непрерывной эксплуатации.
• Широкий диапазон модификаций под задачи заказчика.
• Повышенный ресурс за счет модернизированной ходовой части.
• Возможность эксплуатации в запылённой и агрессивной среде.
• Удобство монтажа и технического обслуживания.

ЗАКАЗАТЬ ВЕНТИЛЯТОРЫ ВДН-21 У ПРОИЗВОДИТЕЛЯ

Компания Укрвентсистема предлагает к поставке серийные и индивидуальные исполнения дутьевых вентиляторов ВДН-21К, ВДН-21ПК и ВДН-21МО. Все изделия сопровождаются технической документацией, проходят контроль качества, имеют гарантию и соответствуют нормативным требованиям. Специалисты компании помогут с подбором оборудования под конкретные условия эксплуатации и обеспечат полное сопровождение — от проекта до поставки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВДН-21К, ВДН-21ПК И ВДН-21МО

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 30ºС, плотности газов 1,165 кг/м³

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСА ТИПА ВДН-21К, ВДН-21ПК И ВДН-21МО

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСА ВЕНТИЛЯТОРА ВДН-21К, ВДН-21ПК И ВДН-21МО

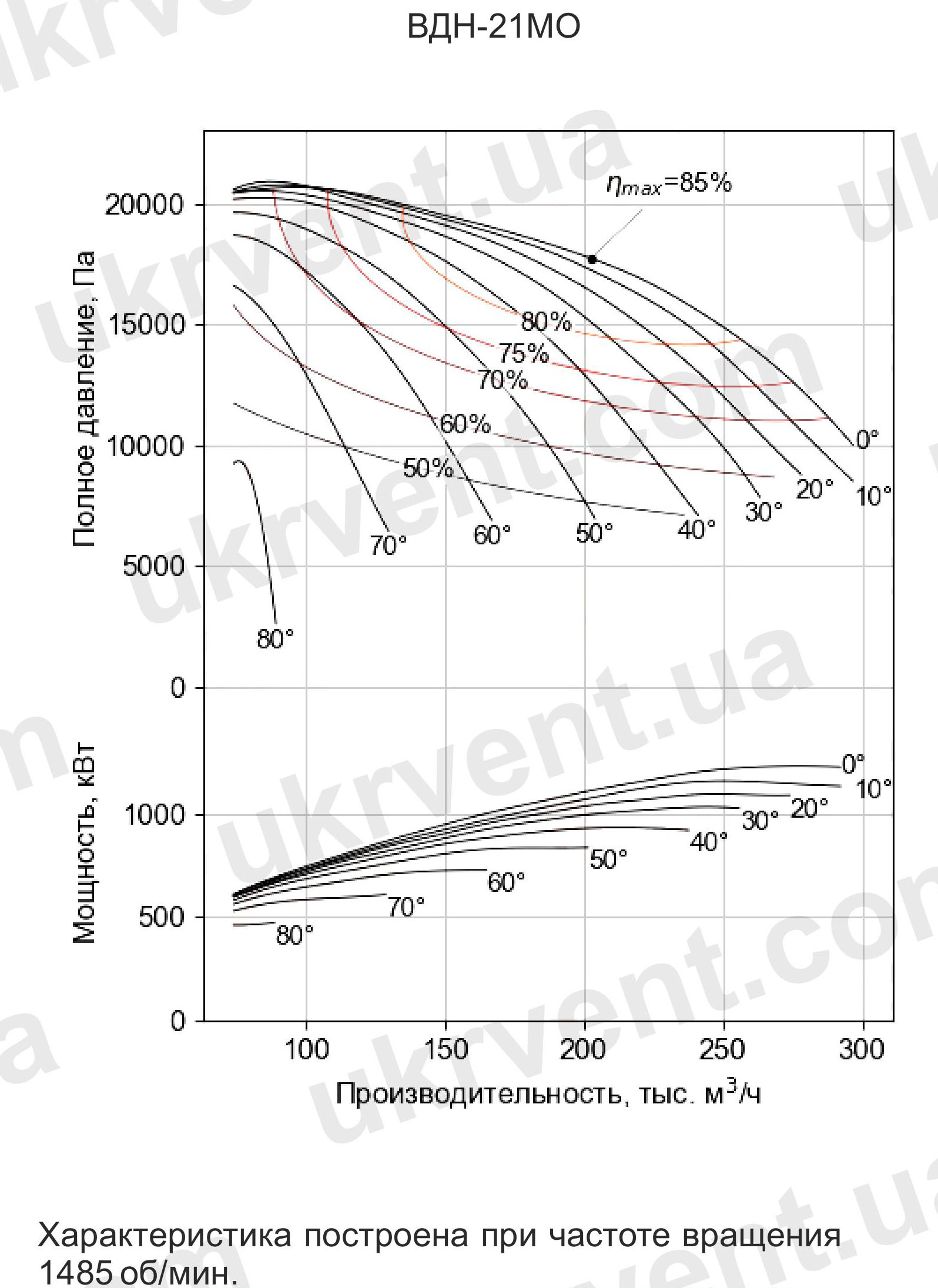

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

при барометрическом давлении 1013 гПа, температуре 30°С и плотности газов 11,65 кг/м3 на входе в вентилятор
