Центробежные вентиляторы ВДН-28х2-0,62Ф и ВДН28х2-I с двухсторонним всасыванием производства Укрвентсистемы — это высокоэффективное оборудование промышленного назначения, предназначенное для подачи воздуха в топки стационарных паровых и водогрейных котлов. Также допускается их применение в технологических установках, где требуется транспортировка чистого воздуха без агрессивных включений. Данные вентиляторы демонстрируют высокую надёжность, стабильные рабочие параметры и универсальность в различных производственных условиях.

НАЗНАЧЕНИЕ ВЕНТИЛЯТОРА ВДН-28х2-0,62Ф И ВДН28х2-I

Вентиляторы центробежные двухстороннего всасывания ВДН-28х2-0,62Ф и ВДН28х2-I предназначены для подачи воздуха в топку котлов различной мощности. За счёт двухстороннего всасывания обеспечивается повышенная производительность и равномерное распределение воздушного потока. В результате улучшается процесс горения топлива, снижается расход энергоресурсов, повышается КПД котельного оборудования.

Вентиляторы ВДН-28х2 также широко применяются в системах промышленной вентиляции и аспирации, на металлургических и машиностроительных предприятиях, в агропромышленном комплексе, химической и нефтегазовой промышленности. Возможна работа вентиляторов как в качестве дутьевых установок, так и в роли дымососов при соответствующих условиях эксплуатации.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВДН-28х2-0,62Ф и ВДН28х2-I

Вентиляторы ВДН-28х2-0,62Ф и ВДН28х2-I рассчитаны на длительную непрерывную эксплуатацию в помещениях и на открытом воздухе при климатических условиях умеренной зоны (исполнение У, категории размещения 1–4 по ГОСТ 15150-69). Конструкция допускает запуск оборудования при температуре воздуха в корпусе не ниже -30 °C. Температура подаваемого воздуха не должна превышать +100 °C. Рабочее колесо и основные элементы изготовлены из материалов, устойчивых к вибрациям и термическим перепадам, что гарантирует длительный срок службы оборудования.

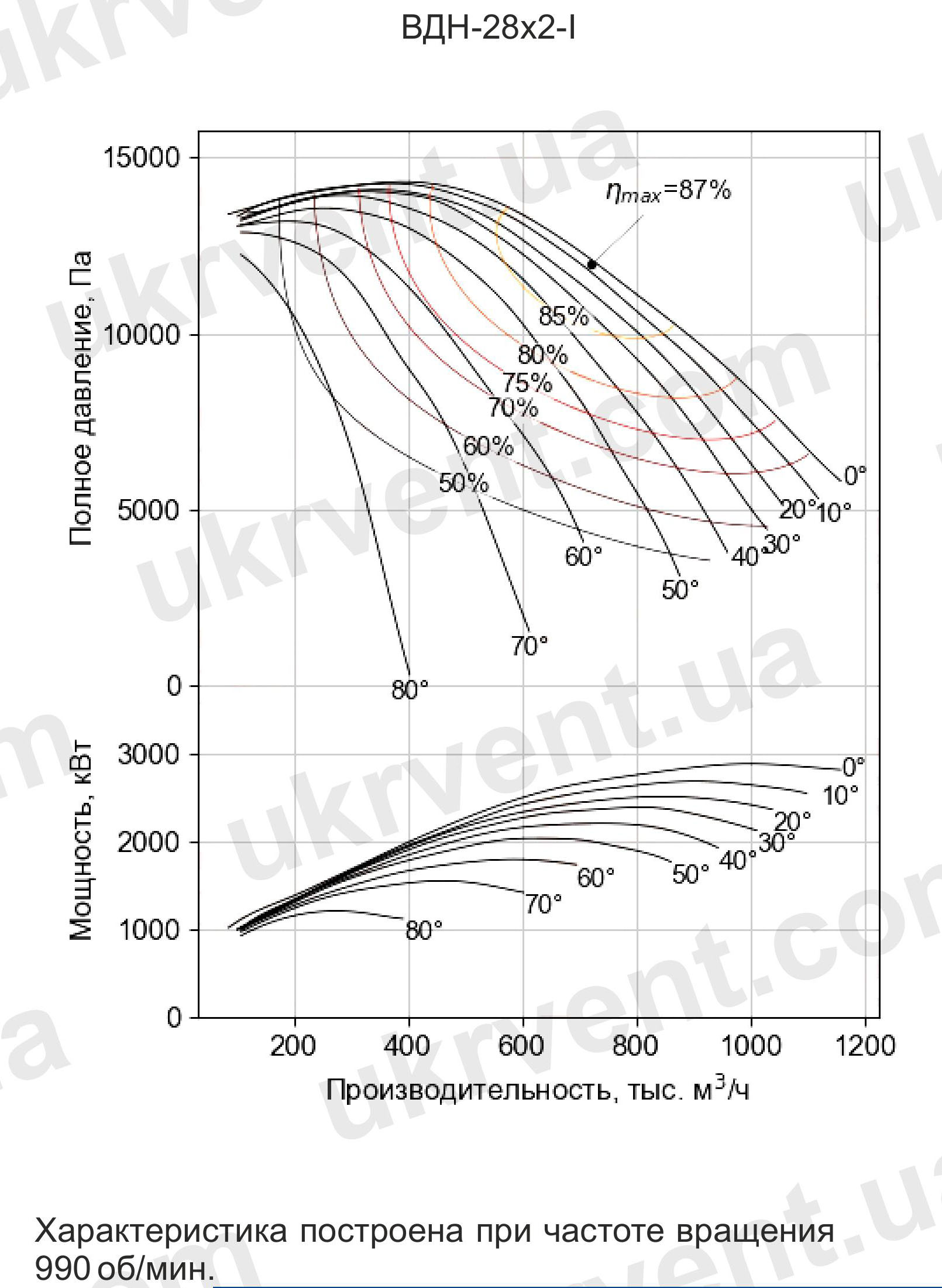

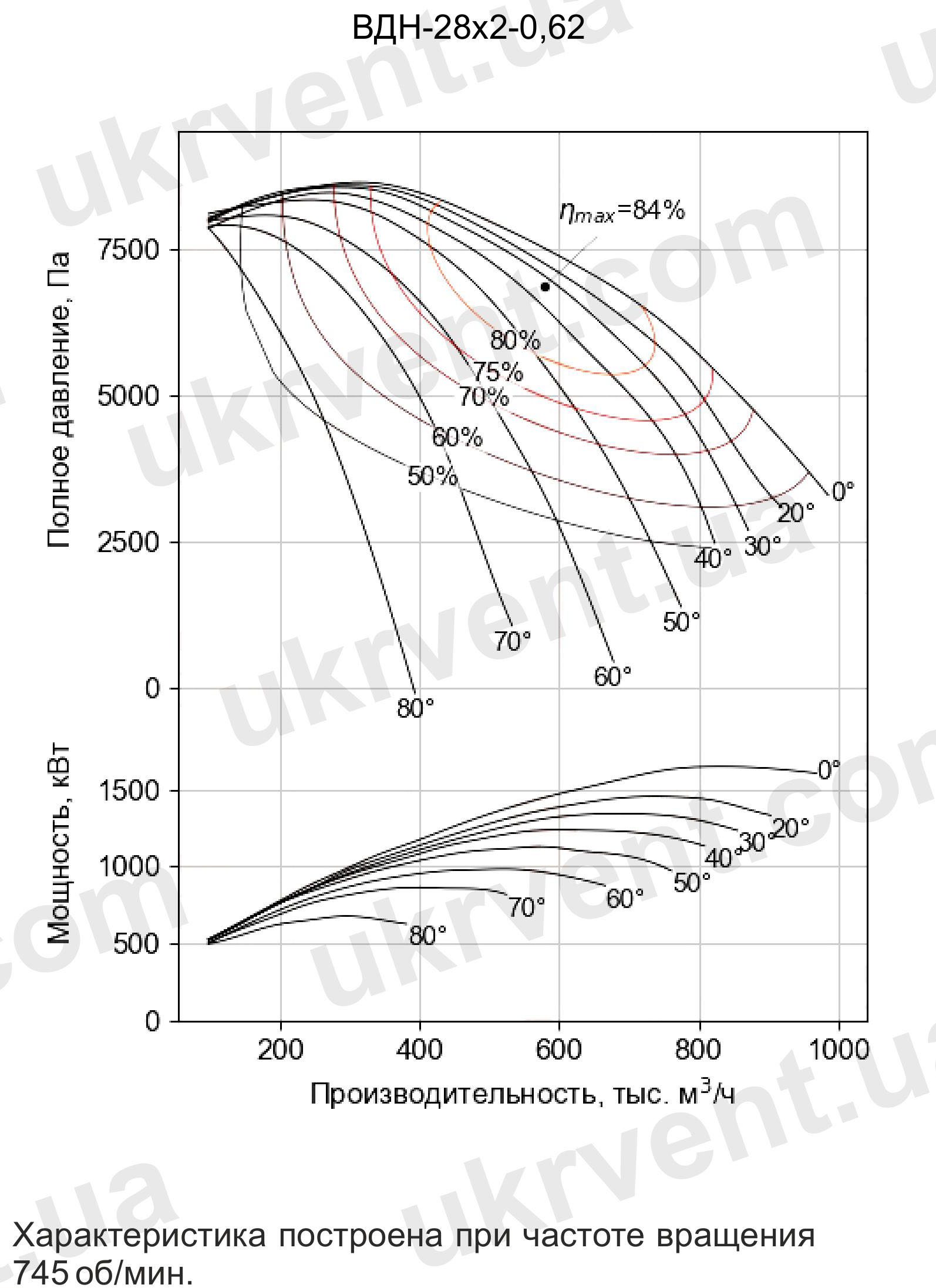

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

при барометрическом давлении 1013 гПа, температуре 30°С и плотности газов 11,65 кг/м³ на входе в вентилятор

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВДН-28х2-0,62Ф и ВДН28х2-I

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 30^оС, плотности газов 1,165 кг/м³

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ВЕНТИЛЯТОРОВ ТИПА ВДН-28х2-0,62Ф и ВДН28х2-I

*Размеры даны справочно

*Размеры даны справочно

ВДН-28х2-0,62Ф и ВДН28х2-I НАПРАВЛЕНИЕ ВРАЩЕНИЯ

Вентиляторы ВДН-28х2 выпускаются как правого, так и левого вращения. Определение направления вращения производится при взгляде со стороны электродвигателя. Правым считается вращение по часовой стрелке, левым — против часовой. Такое исполнение позволяет подобрать наиболее подходящий вариант под конкретные условия монтажа и схемы воздуховодов.

УГЛЫ ПОВОРОТА КОРПУСА ВЕНТИЛЯТОРА ДВУСТОРОННЕГО ВДН-28Х2-0,62Ф И ВДН28Х2-I

Для упрощения монтажа улитка вентилятора может устанавливаться под углами, кратными 45°, что обеспечивает гибкость в проектировании системы подачи воздуха и позволяет адаптировать вентилятор к существующему пространству и компоновке котельного или вентиляционного оборудования.

КОНСТРУКЦИЯ И ОСНОВНЫЕ УЗЛЫ ВДН-28х2-0,62Ф и ВДН28х2-I

Вентиляторы ВДН-28х2-0,62Ф и ВДН28х2-I имеют модульную конструкцию и состоят из следующих элементов:

• рабочее колесо (сварная конструкция: ступица и крыльчатка с назад загнутыми лопатками, у модели ВДН-28х2-0,62Ф — лопатки листовые);
• улитка корпуса (сварная из листовой стали);
• два всасывающих кармана и воронки (левый и правый);
• два осевых направляющих аппарата (с поворотными лопатками 0–90°);
• ходовая часть: вал, корпуса подшипников, подшипники скольжения, муфта;
• несущие опоры и подставки.

Рабочее колесо обеспечивает преобразование кинетической энергии воздуха в давление, а направляющие аппараты регулируют производительность вентилятора без остановки оборудования. При повороте лопаток направляющего аппарата поток воздуха изменяет направление, тем самым обеспечивая оптимальный режим работы.

ОСОБЕННОСТИ МОНТАЖА ВДН-28х2-0,62Ф и ВДН28х2-I

Для надёжной работы вентилятора необходима установка на предварительно спроектированный фундамент с учётом вибрационных и нагрузочных характеристик оборудования. Правильная установка и центрирование ходовой части обеспечивает минимальный износ подшипников и устойчивую работу на протяжении всего эксплуатационного срока.

Центробежные вентиляторы двухстороннего всасывания ВДН-28х2-0,62Ф и ВДН28х2-I — это надёжные промышленные агрегаты, спроектированные с учётом современных требований к энергоэффективности и эксплуатационной устойчивости. Продукция компании «Укрвентсистема» отвечает строгим требованиям ГОСТ и техническим регламентам, гарантируя высокое качество, долговечность и производительность при минимальных затратах на техническое обслуживание.

Если вам требуется мощный и надёжный вентилятор для котлов, дутьевой или дымосос двухстороннего всасывания, выбирайте проверенные решения от производителя — вентиляторы ВДН-28х2-0,62Ф и ВДН28х2-I от Укрвентсистемы.
