ВЕНТИЛЯТОР ВД-20 ОТ УКРВЕНТСИСТЕМЫ — НАДЕЖНОСТЬ И ЭФФЕКТИВНОСТЬ В ПРОМЫШЛЕННОЙ ВЕНТИЛЯЦИИ

Вентилятор ВД

Вентиляторы модернизированные ВД

Вентилятор ВД НЖ

Центробежный дутьевой вентилятор одностороннего всасывания ВД-20 производства Укрвентсистемы — это промышленное оборудование, предназначенное для подачи воздуха в топки паровых котлов паропроизводительностью от 35 до 960 т/ч. Его конструкция и рабочие характеристики соответствуют самым строгим требованиям предприятий теплоэнергетики, металлургии, машиностроения, нефтехимии и других отраслей, где требуется надёжная система подачи воздуха в топочные устройства или технологические установки.

СФЕРА ПРИМЕНЕНИЯ ВД-20

Вентилятор ВД-20 применяется для подачи воздуха:

в котлы с уравновешенной тягой с паропроизводительностью от 1 до 25 т/ч;
в газомазутные котлы с теплопроизводительностью 0,5–16 Гкал/ч;
в пылеулавливающие установки;
в технологические линии, требующие перемещения чистого воздуха при температуре до +100°С.

Это делает ВД-20 универсальным решением для задач промышленной вентиляции и подачи воздуха в энергетические установки.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Центробежные вентиляторы ВД-20 рассчитаны на эксплуатацию:

при температуре окружающей среды от -30°С до +40°С;
при работе как дымосос — температура перемещаемого газа может достигать +200°С;
в климатических условиях умеренного и тропического пояса, как в помещениях, так и под навесом;
запыленность перемещаемого воздуха — не более 0,1 кг/м³ при использовании в качестве дымососа.

Это обеспечивает надёжную и длительную эксплуатацию в различных климатических и производственных условиях.

КОНСТРУКЦИЯ ВЕНТИЛЯТОРА ВД-20

Вентилятор состоит из следующих узлов:

рабочее колесо с лопатками;
сварной спиральный корпус (улитка), собранный из обечайки и двух боковин;
цилиндрический всасывающий патрубок;
электродвигатель с соединительной муфтой;
направляющий аппарат для регулировки производительности;
монтажная рама (опора).

Рабочее колесо насажено на промежуточный вал, соединённый через муфту с валом электродвигателя. Такая схема (исполнение №3) обеспечивает высокую надежность и продлевает срок службы узлов агрегата.

УГОЛ ПОВОРОТА КОРПУСА

Все вентиляторы ВД-20 позволяют изменять угол поворота корпуса (улитки) от 0° до 270° с шагом 15°. Это обеспечивает удобство монтажа вентилятора и воздушного тракта на объекте.

НАПРАВЛЕНИЕ ВРАЩЕНИЯ

Вентиляторы ВД-20 могут быть выполнены в двух направлениях вращения:

правое — спираль корпуса направлена по часовой стрелке (определяется со стороны электродвигателя);
левое — спираль корпуса направлена против часовой стрелки.

Выбор направления вращения упрощает интеграцию оборудования в существующие схемы воздушных трактов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВД-20

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 30ºС, плотности газов 1,165 кг/м³

Тип вентилятора	ВД-20
Производительность, Q, тыс. м³/ч	146
Полное давление, Pv, Па	6 270
Полное давление, Pv , кгс/м²	639
Максимальный КПД, ηmax, %	73
Частота вращения n, об/мин	750
Масса, кг	4 177

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСА ТИПА ВД-20

Тип машины	Разворот, φск°	a	a1	b	b1	d	d1	n	n1	s	s1	B	B1	D	H	H1	H2	H3	L	L1	c	c1	c2	c3	f	f1	f2
ВД-20	0, 15, 30, 45, 60	748	870	1170	1290	1400	1500	16	24	19	19	3430	1215	2000	3000	1400	1950	500	2988	950	892	892	322	970	780	780	790
	75	748	870	1170	1290	1400	1500	16	24	19	19	3430	1215	2000	3000	1400	1650	500	2988	950	892	892	322	970	780	780	790
	90, 105, 135, 150, 165	748	870	1170	1290	1400	1500	16	24	19	19	3430	1215	2000	3000	1400	1650	500	2988	950	892	892	322	970	780	780	790
	180, 195, 210, 225, 240	748	870	1170	1290	1400	1500	16	24	19	19	3430	1215	2000	3000	1400	1450	500	2988	950	892	892	322	970	780	780	790
	270	748	870	1170	1290	1400	1500	16	24	19	19	3430	1215	2000	3000	1400	1450	500	2988	950	892	892	322	970	1060	2165	790

*Размеры даны справочно

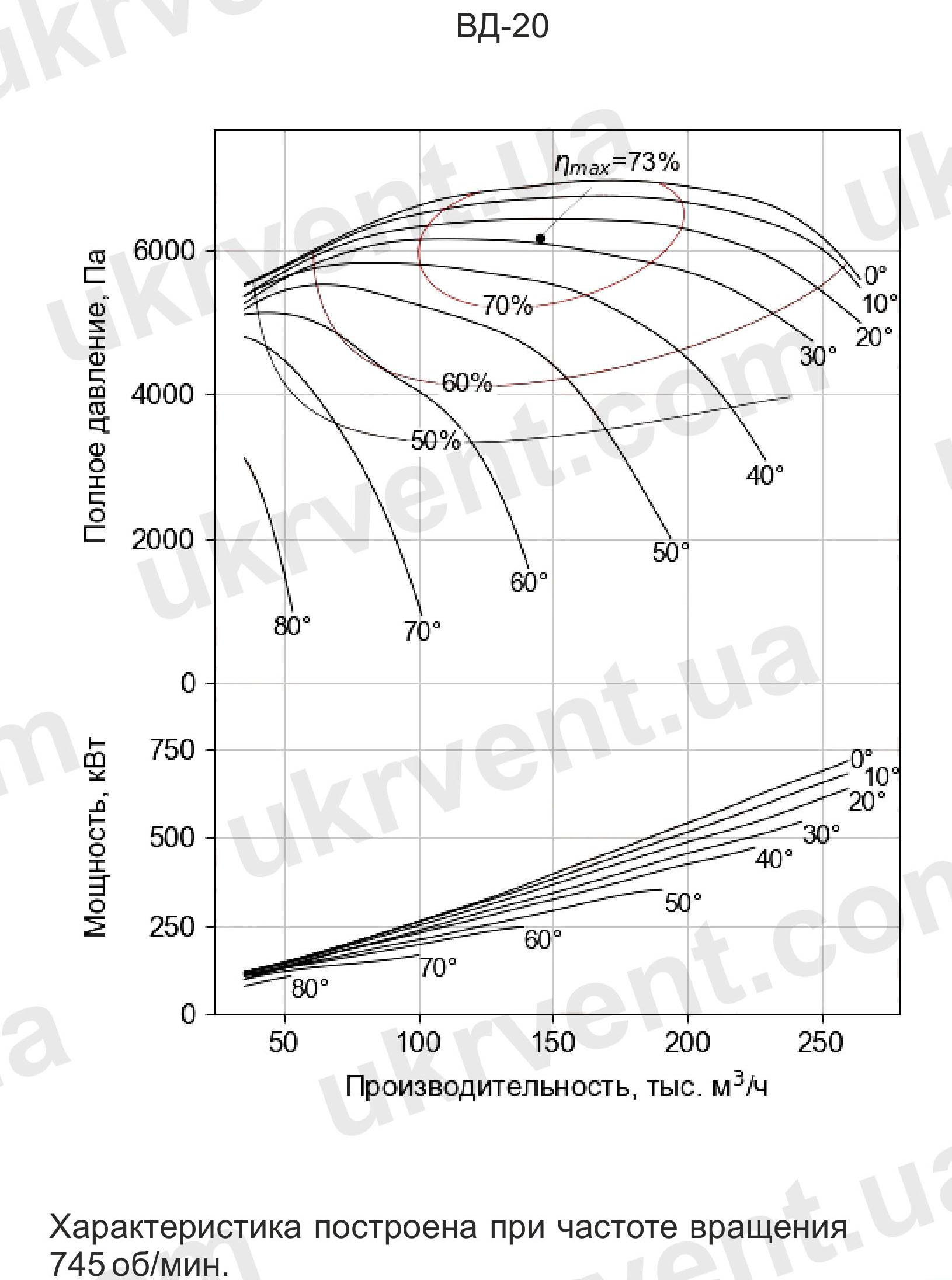

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВД-20

при барометрическом давлении 1013 гПа, температуре 30°С и плотности газов 11,65 кг/м3 на входе в вентилятор

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ ВД-20 ОТ УКРВЕНТСИСТЕМЫ

высокая энергоэффективность;
модульная конструкция для упрощённого монтажа и обслуживания;
усиленные элементы конструкции для длительного ресурса;
соответствие нормам промышленной безопасности и экологичности;
широкий выбор модификаций для разных котлов и производственных задач.

Укрвентсистемы — проверенный производитель промышленного вентиляционного оборудования. Вся продукция проходит многоступенчатый контроль качества, имеет необходимые сертификаты, а также может поставляться с индивидуальными техническими параметрами по запросу заказчика.

Центробежный вентилятор ВД-20 — это высокотехнологичное решение для промышленных систем подачи воздуха и дымоудаления. Простота конструкции, надёжность, широкий температурный диапазон и вариативность исполнения делают его оптимальным выбором для тепловых установок и производственных комплексов. Покупая ВД-20 от Укрвентсистемы, вы получаете современное и проверенное временем оборудование, соответствующее требованиям надёжности, безопасности и экономичности.
