ВЕНТИЛЯТОРЫ ДВУХСТУПЕНЧАТЫЕ ОСЕВЫЕ ВДОД-41-500-1

Осевые двухступенчатые вентиляторы ВДОД-41-500-1, производимые «Укрвентсистемы», представляют собой специализированное оборудование, предназначенное для надежной и эффективной подачи вторичного воздуха в топки паровых котлов с паропроизводительностью до 2650 т/ч, используемых на энергоблоках единичной мощностью 800 МВт. Эти вентиляторы используются исключительно по прямому назначению — в составе систем уравновешенной тяги теплоэнергетических установок, что подчеркивает их статус машин специального назначения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ВДОД-41-500-1

Осевые вентиляторы ВДОД-41-500-1 рассчитаны на продолжительный режим работы в различных климатических условиях: как в закрытых помещениях, так и на открытом воздухе, при климатическом исполнении У или Т, категории размещения 1 согласно ГОСТ 15150-69. Запуск вентилятора возможен при температуре в корпусе не ниже -30 °C. Температура перемещаемого воздуха перед вентилятором не должна превышать 200 °C (в исключительных, технически обоснованных случаях), при этом допустимая температура перемещаемых газов на входе ограничена +100 °C.

Рабочие колеса вентилятора выполнены из клиновидных заготовок из углеродистой стали, обработанных методом горячей штамповки, что обеспечивает высокую прочность и устойчивость к нагрузкам. Лопатки приварены к ободу, формируя прочную и сбалансированную конструкцию. Вентиляторы ВДОД-41-500-1 изготавливаются исключительно левого вращения: ротор вращается против часовой стрелки при наблюдении со стороны привода.

ОСНОВНЫЕ УЗЛЫ ВЕНТИЛЯТОРА ВДОД-41-500-1

Рабочие колеса первой и второй ступеней – Две ступени вентилятора оснащены одинаковыми рабочими колесами сварной конструкции. Каждое колесо состоит из цилиндрической втулки и 18 лопаток аэродинамического профиля, приваренных под точно рассчитанным углом. Такая конструкция обеспечивает стабильную работу на номинальных режимах и высокую эффективность подачи воздуха в топку.

Ходовая часть – Включает в себя вал, подшипниковые опоры, двухвенцовую зубчатую муфту и тормоз. Надежная кинематическая схема обеспечивает передачу крутящего момента от электропривода к рабочим колесам с минимальными потерями и высокой точностью вращения.

Корпус вентилятора – Цилиндрический корпус вентилятора изготовлен в виде сварной конструкции, состоящей из трех секций и центрального кока. Такая модульная структура облегчает монтаж и обслуживание.

Всасывающий карман – Карман оснащён двумя разворотами по 30° к горизонтальной плоскости, позволяя производить монтаж вентилятора в зависимости от конфигурации объекта. Вентиляторы условно разделяются на правые и левые: правыми считаются те, у которых направление разворота всасывающего кармана совпадает с направлением вращения ротора.

Диффузор — это конусообразный корпус с обтекателем (втулкой), соединённый системой жёстких рёбер. Его функция — снижение скорости потока и преобразование кинетической энергии воздуха в давление, что повышает общую эффективность установки.

Опоры – Опоры вентилятора представляют собой сварные подставки, устанавливаемые на фундаменте. Конструкция опор учитывает температурные расширения и обеспечивает направленную компенсацию тепловых деформаций корпуса, всасывающего кармана и диффузора.

Направляющие аппараты – Вентилятор оборудован двумя направляющими аппаратами: входным и промежуточным. Они позволяют регулировать режимы работы оборудования, адаптируя подачу воздуха к текущим условиям эксплуатации, минимизируя турбулентность и улучшая аэродинамические характеристики потока.

Спрямляющий аппарат – Спрямляющий аппарат расположен за рабочим колесом второй ступени. Его задача — устранение закручивания потока, обеспечивая выравнивание направления воздуха, что способствует снижению аэродинамических потерь и повышает КПД всей системы.

СХЕМА РАЗВОРОТОВ КАРМАНА ВДОД-41-500-1

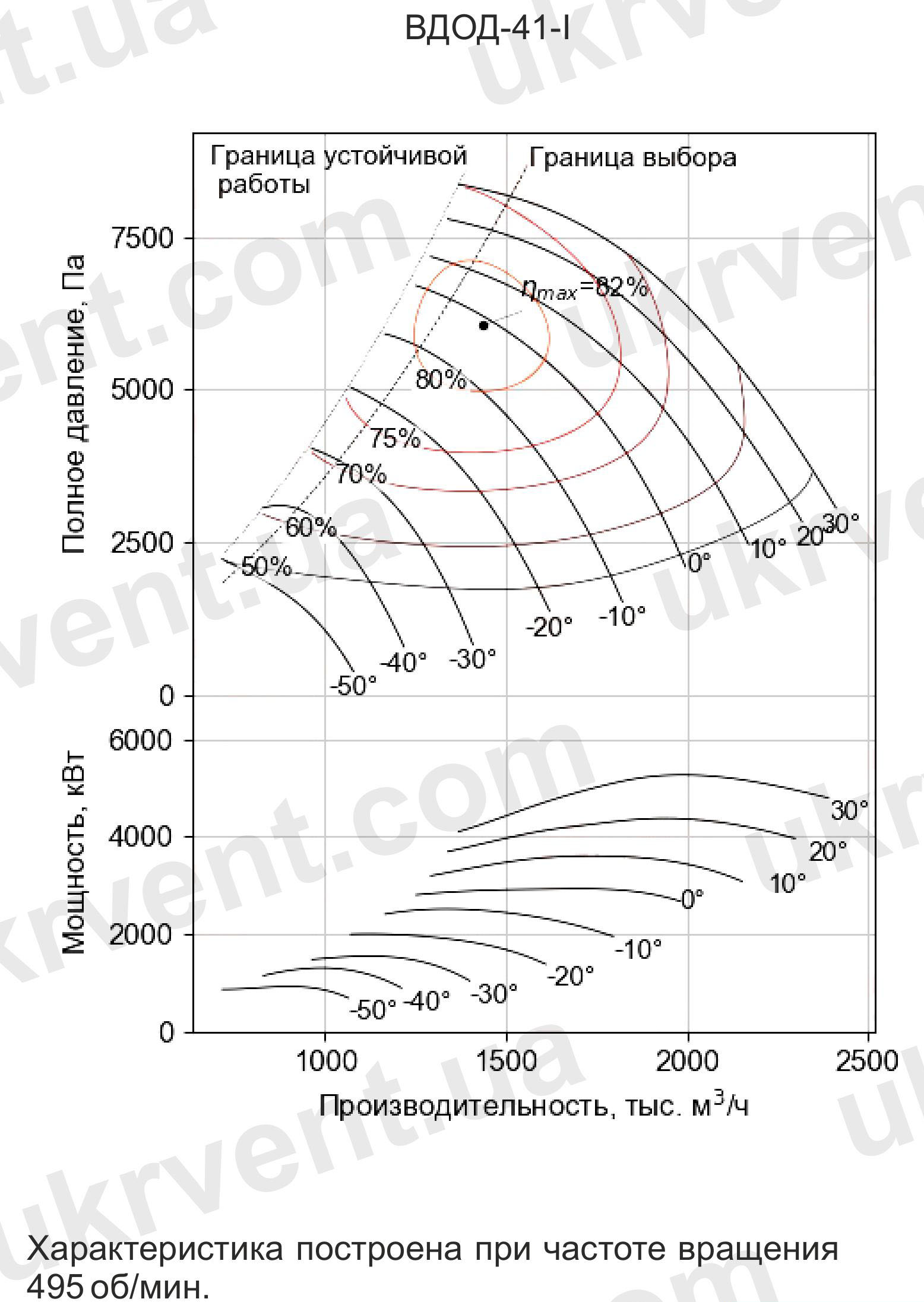

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

при барометрическом давлении 1013 гПа, температуре 30°С и плотности газов 11,65 кг/м³ на входе в вентилятор

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСОВ ВДОД-41-500-1

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 30^оС, плотности газов 1,165 кг/м³

Тип вентилятора	Производительность, Q, тыс. м³/ч	Полное давление, Pv, Па	Полное давление, Pv, кгс/м²	Максимальный КПД,^,η_max, %	Частота вращения n, об/мин	Масса, кг
ВДОД-41-500-1	1 434	6 050	617	83	500	94 000

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ВЕНТИЛЯТОРОВ ТИПА ВДОД-41-500-1

Тип машины	Разворот, φск°-φвк°	a	a1	b	b1	B	D	d	E	F	H	L	L1
ВДОД-41-500-1	0	3080	3256	8200	8376	3650	4120	5150	3650	3633	9098	14787	12342

*Размеры даны справочно

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ ВДОД-41-500-1

Высокая производительность подачи воздуха для мощных котлов;
Двухступенчатая конструкция с оптимизированными аэродинамическими параметрами;
Повышенная надежность и устойчивость к температурным и нагрузочным воздействиям;
Удобство обслуживания и долговечность благодаря сварной конструкции и качественным материалам;
Соответствие стандартам ГОСТ, надежная работа в широком диапазоне климатических условий.

Осевые двухступенчатые вентиляторы ВДОД-41-500-1 — это технологически совершенные машины, ориентированные на высокую мощность, стабильную работу и длительный эксплуатационный срок. Благодаря продуманной конструкции и строгому соответствию нормам ГОСТ, оборудование производства «Укрвентсистемы» обеспечивает эффективную подачу вторичного воздуха на крупных энергетических объектах, демонстрируя безотказную работу в самых сложных условиях.

Заказать вентиляторы ВДОД-41-500-1, уточнить технические детали и получить инженерную консультацию вы можете, обратившись напрямую к производителю — Укрвентсистемы, лидеру в сфере промышленной вентиляции.
