ВЕНТИЛЯТОР ВЫСОКОГО ДАВЛЕНИЯ В-Ц12-49-8: ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ПРИМЕНЕНИЕ

Вентиляторы В-Ц12-49-8 предназначены для подачи атмосферного воздуха в системы охлаждения цементных печей и входят в комплект технологического оборудования линии производства цемента. Кроме того, вентиляторы могут устанавливаться на снегоочистителях железнодорожных путей, обеспечивая эффективное удаление снега, а также применяются для других санитарно-технологических и производственных целей. Их конструкция обеспечивает стабильную работу при высоком давлении, что делает их незаменимыми в промышленных линиях с интенсивным воздушным потоком и повышенными требованиями к надежности оборудования.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРА РАДИАЛЬНОГО B-Ц12-49-8

Вентиляторы изготовляются в климатическом исполнении У по 2-й категории размещения согласно ГОСТ 15150—69. При условии защиты электродвигателя от атмосферных воздействий вентилятор может эксплуатироваться по 1-й категории размещения. Диапазон температуры окружающей среды для нормальной работы устройства составляет от −40 до +40°С.

Материалы изготовления зависят от условий эксплуатации:

• Углеродистая сталь Ст3 применяется в стандартном исполнении для общих промышленных задач.
• Нержавеющие стали AISI 304, 316L, 321, 430 и 316Ti используются при повышенной агрессивности рабочей среды, обеспечивая долговечность и устойчивость к коррозии.

Вентиляторы могут быть изготовлены с различным назначением:

• ОН — общего назначения с общепромышленным двигателем.
• Вз — взрывозащищённый, с применением разнородных металлов и взрывозащищенного двигателя.
• ВЗпч — взрывозащищённый, проточная часть выполнена из разнородных металлов с общепромышленным двигателем.

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ B-Ц12-49-8

Конструкция вентилятора соответствует схеме 3 по ГОСТ 5976—73. Изготовление производится с правым и левым направлением вращения рабочего колеса, определяемым со стороны всасывания воздуха. Правое вращение соответствует движению по часовой стрелке, левое — против часовой.

Корпус вентилятора может иметь следующие положения: Пр0°, Л0°, Пр45°, Л45°, Пр90°, Л90°. Конструктивная схема предусматривает вал с рабочим колесом, укреплённый в двух подшипниках и соединённый муфтой с электродвигателем.

Основные узлы вентилятора:

• спиральный корпус с оребрением уголками,
• рабочее колесо с загнутыми вперёд лопатками, изогнутыми по дуге окружности и усиленное кольцевым бандажом,
• конический входной коллектор,
• узел вала и муфты,
• рама и электродвигатель привода.

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРА РАДИАЛЬНОГО B-Ц12-49-8

Вентиляторы В-Ц12-49-8 обеспечивают стабильную работу при высоких давлениях и больших объёмах воздуха. Конструктивные особенности, такие как спиральный корпус с оребрением, конический входной коллектор и кольцевой бандаж рабочего колеса, увеличивают прочность и долговечность устройства. Возможность выбора направления вращения и положения корпуса позволяет адаптировать вентилятор под конкретные технологические схемы. Использование нержавеющих материалов повышает стойкость к агрессивным средам, а взрывозащищённые исполнения расширяют область применения в промышленных условиях с потенциально опасной средой.

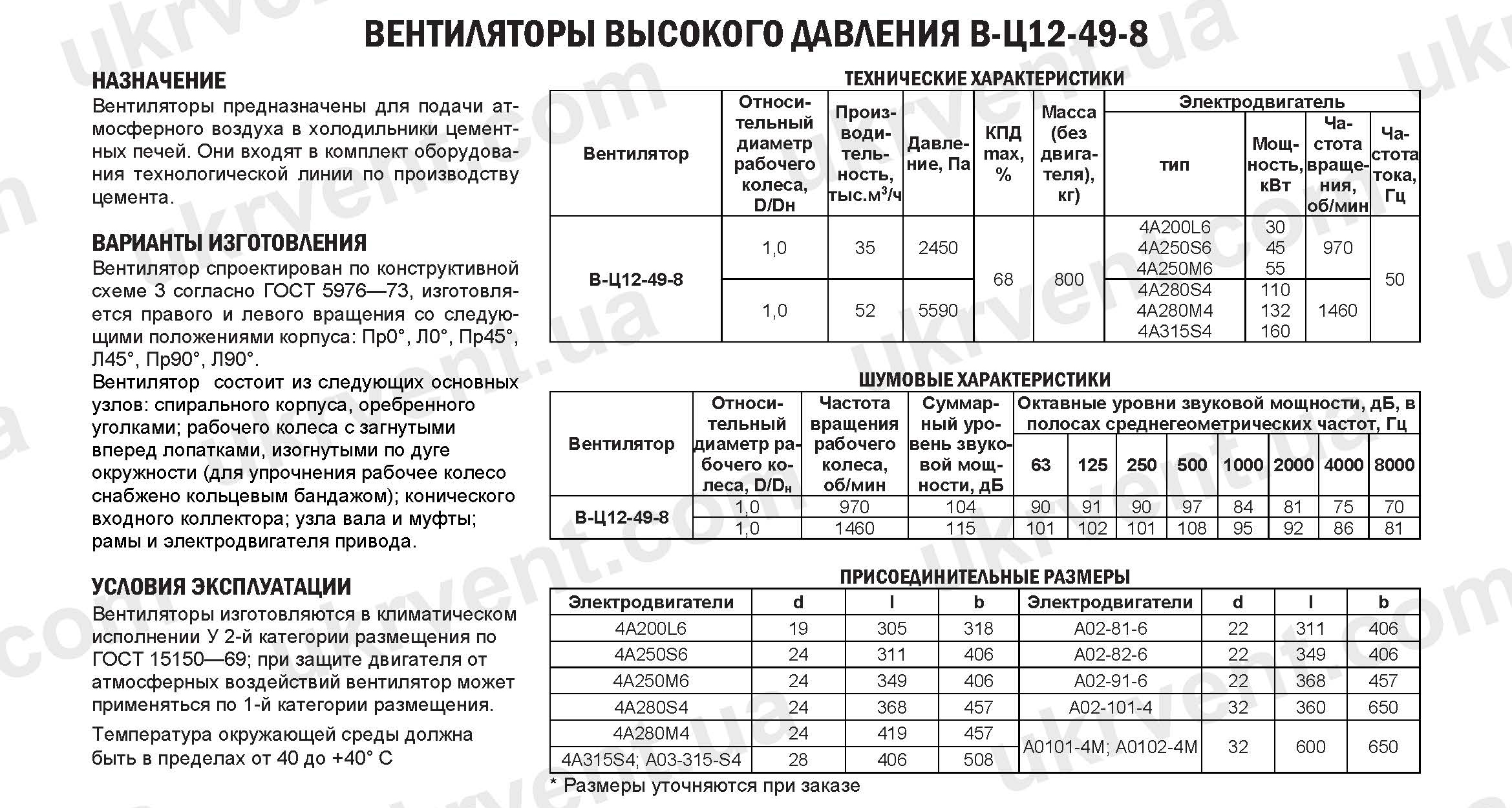

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ВЫСОКОГО ДАВЛЕНИЯ В-Ц12-49-8

ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ВЫСОКОГО ДАВЛЕНИЯ В-Ц12-49-8

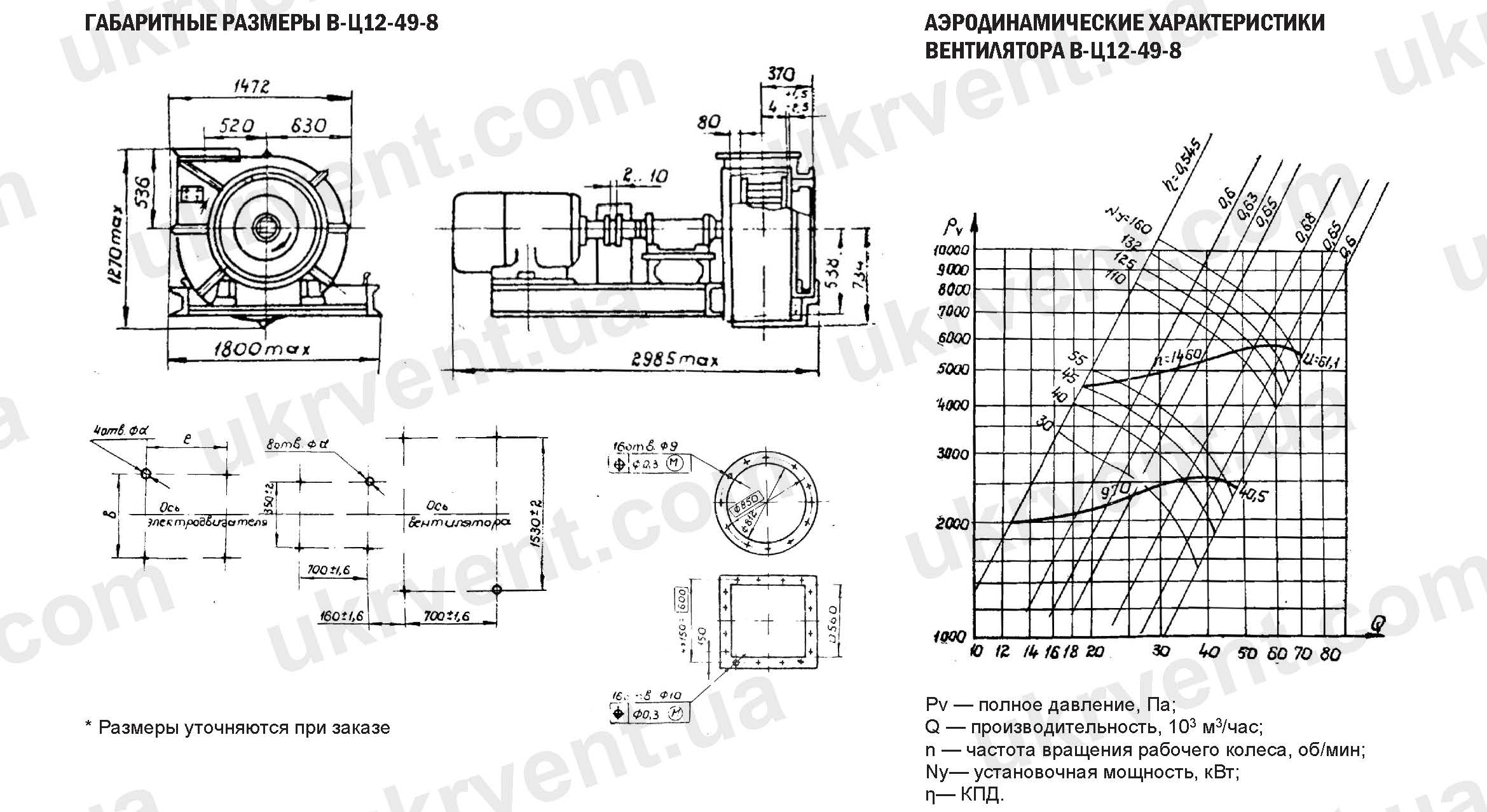

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

* Размеры уточняются при заказе

ЦЕНА И КУПИТЬ B-Ц12-49-8

Цена вентилятора В-Ц12-49-8 определяется несколькими факторами: выбранным материалом корпуса и рабочего колеса, типом исполнения (общепромышленное, взрывозащищённое, с проточной частью из разнородных металлов), конфигурацией по схеме установки и направлением вращения. Стоимость также зависит от комплектации электродвигателем и дополнительных опций, влияющих на эксплуатационную надёжность и долговечность.

Приобретение вентилятора возможно напрямую у производителя «Укрвентсистемы», что гарантирует соответствие всем ГОСТ и техническим требованиям, сертифицированное качество, возможность индивидуального заказа исполнения под конкретные условия эксплуатации и оперативную поставку оборудования. Производитель предоставляет техническую документацию и сервисное сопровождение, что упрощает интеграцию вентилятора в существующие технологические линии.

Вентилятор высокого давления В-Ц12-49-8 представляет собой надежное промышленное оборудование с широким спектром применения в технологических линиях, снегоочистителях и санитарно-технических системах. Конструктивные решения, выбор материалов и варианты исполнения обеспечивают долговечность, адаптивность и безопасность эксплуатации. Правильный подбор исполнения и конфигурации позволяет максимально эффективно использовать вентилятор в заданных технологических условиях, что делает В-Ц12-49-8 рациональным выбором для предприятий с высокими требованиями к воздушным потокам и надежности оборудования.
