ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ ВЗРЫВОЗАЩИЩЕННЫЕ СРЕДНЕГО ДАВЛЕНИЯ В-Ц5-35: ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ПРИМЕНЕНИЕ

ОСНОВНОЕ НАЗНАЧЕНИЕ ВЕНТИЛЯТОРА РАДИАЛЬНОГО СРЕДНЕГО ДАВЛЕНИЯ В-Ц5-35 ВЗРЫВОЗАЩИЩЕННЫЙ

В-Ц5-35 взрывозащищенный применяется для подачи воздуха с частицами ржаной или пшеничной муки на мельницах, в стационарных системах вентиляции, а также в различных производственных процессах. Возможность эксплуатации конкретного вентилятора для определенной среды определяется проектной организацией заказчика.

Конструкция вентилятора обеспечивает надежное функционирование при перемещении газопаровоздушных смесей категорий I, ПА и ИВ, а также групп Т1, Т2, Т3 и Т4 по ГОСТ 12.1.011—78, исключая наличие взрывчатых веществ и липких или волокнистых материалов с запыленностью не более 0,1 г/м³.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРА РАДИАЛЬНОГО В-Ц5-35 ВЗРЫВОЗАЩИЩЕННЫЙ

Вентиляторы рассчитаны на работу в следующих условиях:

Температура перемещаемой среды: до +80° С;
Температура окружающей среды: от -40° до +40° С;
Климатическое исполнение: умеренный климат (У), 2-я категория размещения по ГОСТ 15150—69;
Вибрация: среднеквадратическая виброскорость внешних источников не более 2 мм/с;
Классы помещений: B-Iа и B-На по ПУЭ при нормальных условиях эксплуатации.

Вентиляторы не предназначены для перемещения газопаровоздушных смесей, где вещества нагреваются выше температуры самовоспламенения или находятся под избыточным давлением.

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ В-Ц5-35 ВЗРЫВОЗАЩИЩЕННЫЙ

Вентиляторы выпускаются по 1-й конструктивной схеме ГОСТ 5976—73:

Исполнение 1: одностороннего всасывания, рабочее колесо закреплено непосредственно на валу электродвигателя.
Основные части: корпус, рабочее колесо, входной патрубок, электродвигатель, станина.
Направление вращения: правое и левое, определяется со стороны всасывания воздуха. Правое — по часовой стрелке, левое — против часовой.
Комплектность: электродвигатели серии В, частота тока 50 Гц.

Вентиляторы производятся как с правым, так и с левым направлением вращения для обеспечения удобства монтажа и оптимизации технологического процесса.

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРА В-Ц5-35 ВЗРЫВОЗАЩИЩЕННЫЙ

Основные достоинства вентиляторов В-Ц5-35 взрывозащищенного типа:

Надежная эксплуатация в условиях потенциальной взрывоопасности;
Конструктивная прочность при перемещении абразивных частиц и мелкодисперсной пыли;
Универсальность монтажа: правое и левое вращение;
Соответствие стандартам ГОСТ и требованиям ПУЭ для безопасного применения;
Долговечность за счет материалов проточной части: углеродистая сталь и латунь Л63-М (ГОСТ 931—78).

ЦЕНА И КУПИТЬ В-Ц5-35 ВЗРЫВОЗАЩИЩЕННЫЙ

Стоимость вентилятора В-Ц5-35 зависит от нескольких факторов:

Модификация и вариант исполнения (правое/левое вращение, конструктивные особенности);
Тип установленного электродвигателя и его мощность;
Комплектация (наличие дополнительных патрубков, креплений, опорных конструкций);
Объем заказа и условия поставки.

Приобретение у производителя «Укрвентсистемы» гарантирует соответствие заявленным стандартам, полное комплектование и возможность консультации по выбору вентилятора под конкретные технологические задачи. Производитель обеспечивает сервисное сопровождение и поставку запасных частей для долговременной эксплуатации.

Вентиляторы радиальные взрывозащищенные среднего давления В-Ц5-35 представляют собой технически продуманные и безопасные агрегаты для промышленных процессов с газопаровоздушными смесями. Их конструктивные особенности и вариативность исполнения позволяют адаптировать вентиляторы к различным производственным условиям, обеспечивая надежное перемещение воздуха и пылевых частиц при соблюдении стандартов безопасности и эксплуатационных норм.

Покупка непосредственно у производителя «Укрвентсистемы» обеспечивает контроль качества, соответствие ГОСТ и ПУЭ, а также доступ к полному спектру вариантов комплектации и сервисной поддержки.

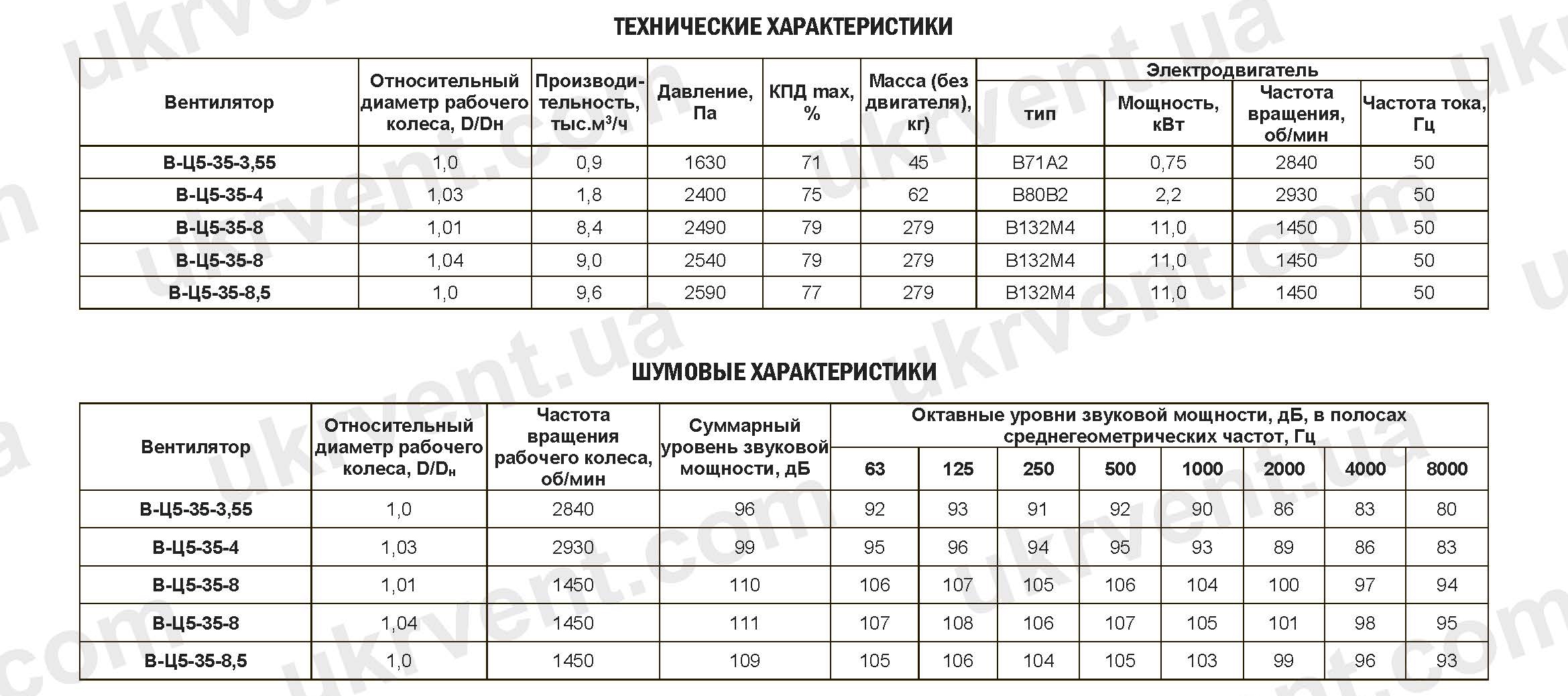

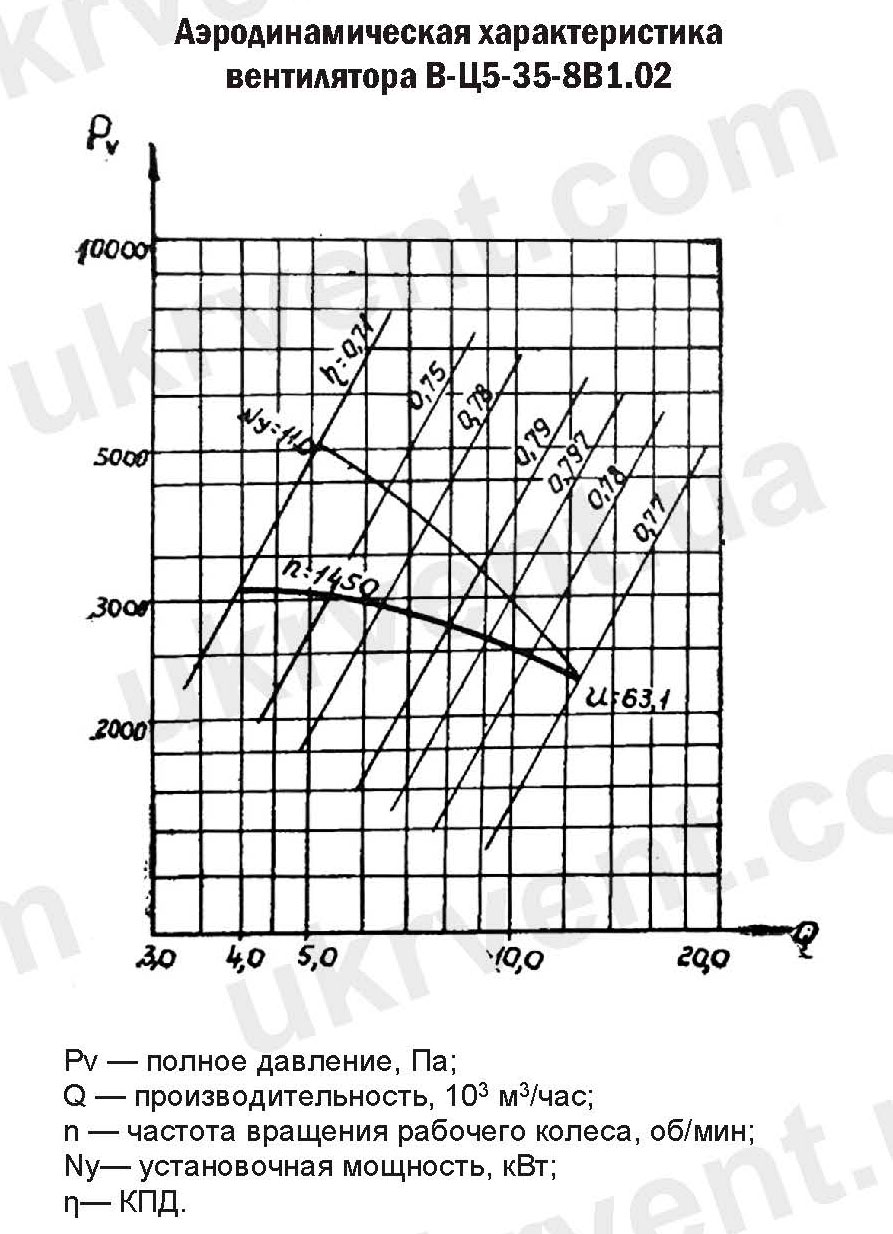

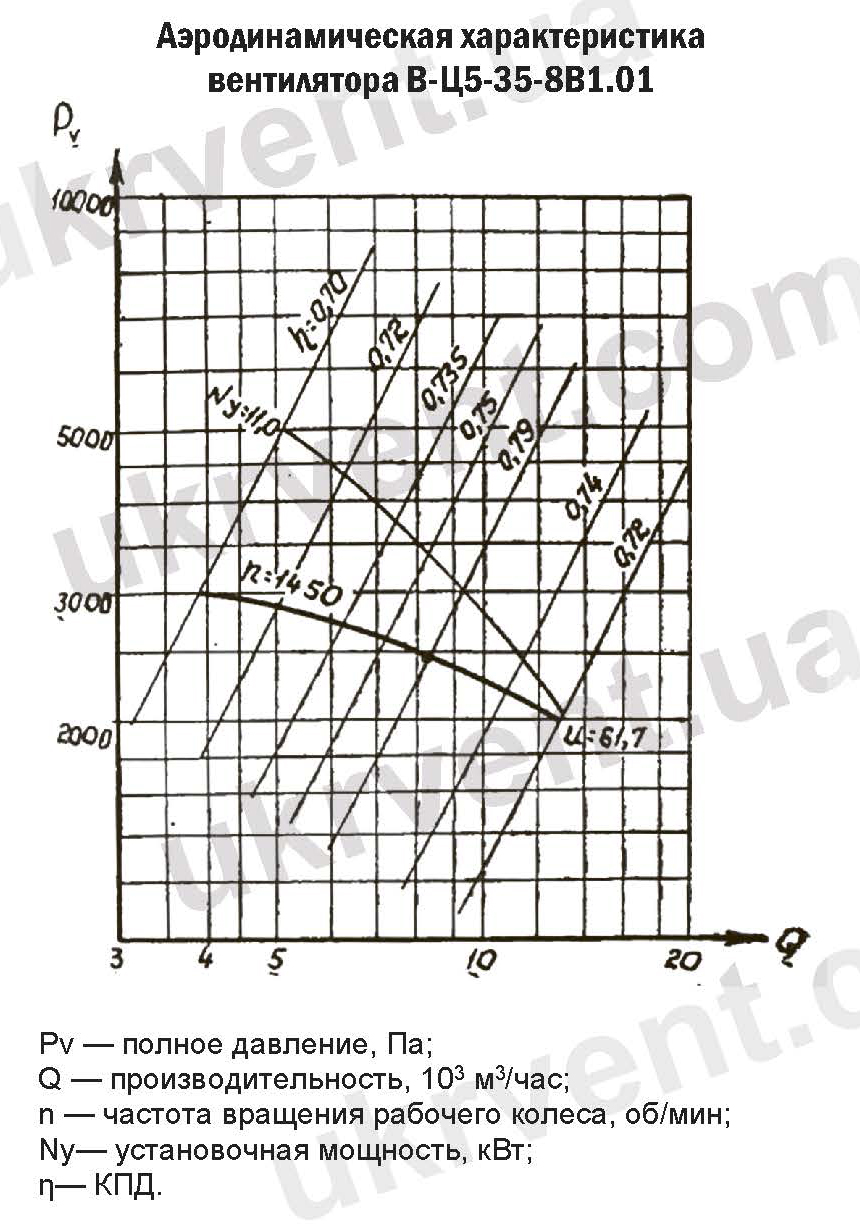

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ВЗРЫВОЗАЩИЩЕННОГО В-Ц5-35

Вентилятор	Относительный диаметр рабочего колеса, D/Dн	Производительность, тыс.м³/ч	Давление, Па	КПД max, %	Масса (без двигателя), кг)	Тип электродвигателя	Мощность электродвигателя, кВт	Частота вращения электродвигателя, об/мин	Частота тока электродвигателя, Гц
В-Ц5-35-3,55	1,0	0,9	1630	71	45	В71А2	0,75	2840	50
В-Ц5-35-4	1,03	1,8	2400	75	62	В80В2	2,2	2930	50
В-Ц5-35-8	1,01	8,4	2490	79	279	В132М4	11,0	1450	50
В-Ц5-35-8	1,04	9,0	2540	79	279	В132М4	11,0	1450	50
В-Ц5-35-8,5	1,0	9,6	2590	77	279	В132М4	11,0	1450	50

ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ВЗРЫВОЗАЩИЩЕННОГО В-Ц5-35

Вентилятор	Относительный диаметр рабочего колеса, D/Dн	Частота вращения рабочего колеса, об/мин	Суммарный уровень звуковой мощности, дБ	Октавные уровни звуковой мощности, дБ, в полосах среднегеометрических частот, Гц
Вентилятор	Относительный диаметр рабочего колеса, D/Dн	Частота вращения рабочего колеса, об/мин	Суммарный уровень звуковой мощности, дБ	63	125	250	500	1000	2000	4000	8000
В-Ц5-35-3,55	1,0	2840	96	92	93	91	92	90	86	83	80
В-Ц5-35-4	1,03	2930	99	95	96	94	95	93	89	86	83
В-Ц5-35-8	1,01	1450	110	106	107	105	106	104	100	97	94
В-Ц5-35-8	1,04	1450	111	107	108	106	107	105	101	98	95
В-Ц5-35-8,5	1,0	1450	109	105	106	104	105	103	99	96	93

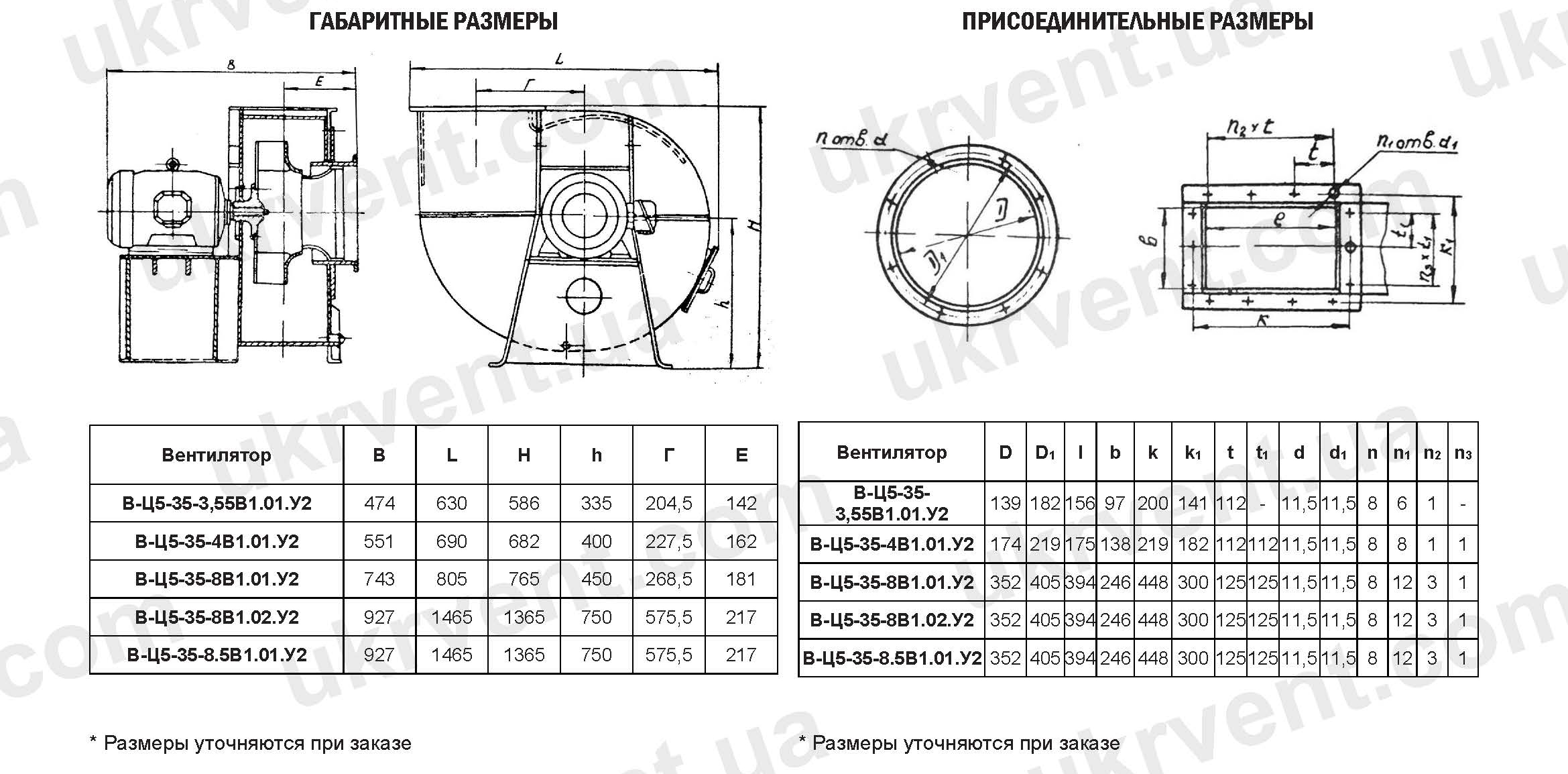

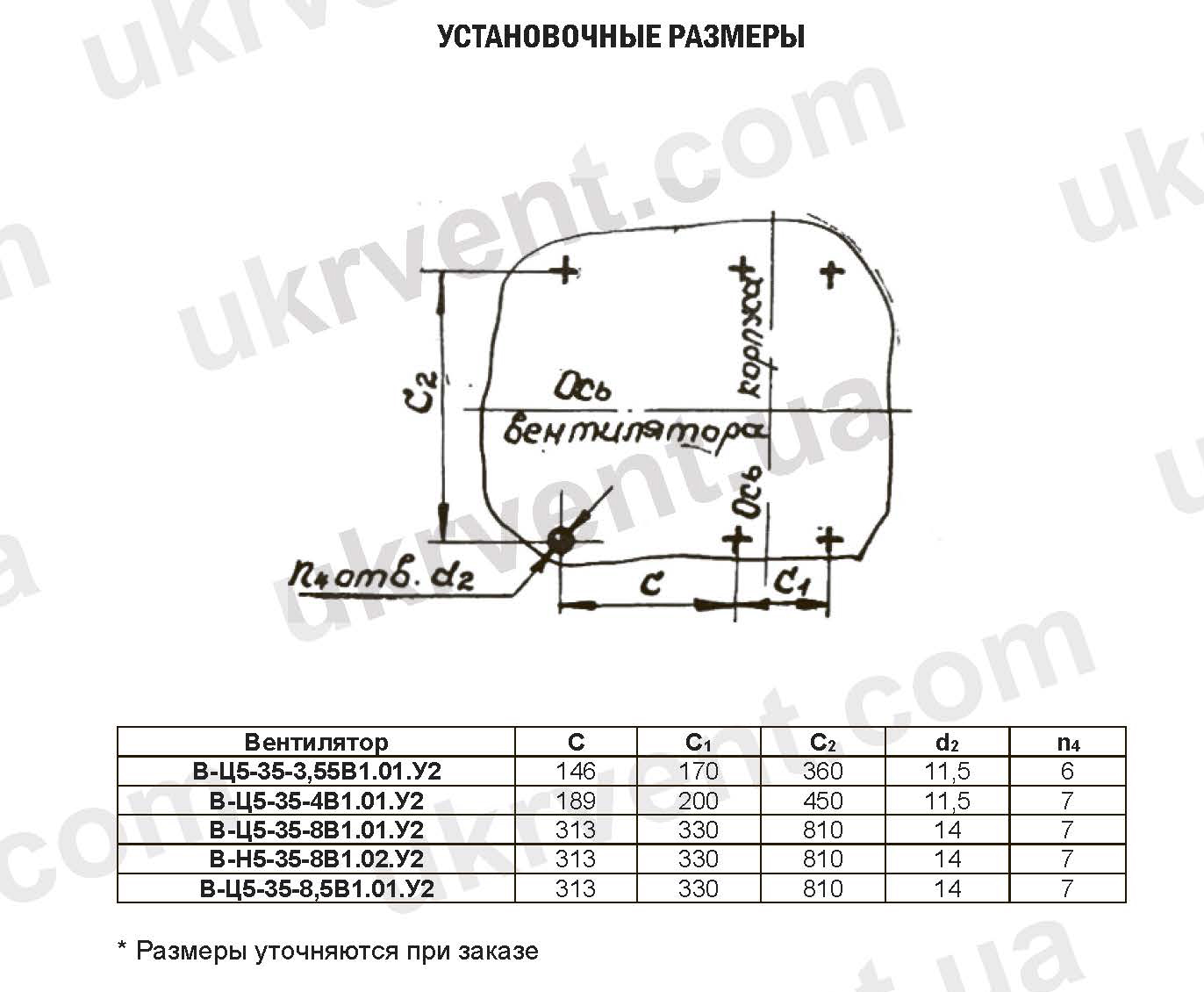

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ВЕНТИЛЯТОРА ВЗРЫВОЗАЩИЩЕННОГО В-Ц5-35

Вентилятор	B	L	H	h	Г	Е	D	D1	l	b	k	k1	t	t1	d	d1	n	n1	n2	n3	С	С1	С2	d2	n4
В-Ц5-35-3,55В1.01.У2	474	630	586	335	204,5	142	139	182	156	97	200	141	112	–	11,5	11,5	8	6	1	–	146	170	360	11,5	6
В-Ц5-35-4В1.01.У2	551	690	682	400	227,5	162	174	219	175	138	219	182	112	112	11,5	11,5	8	8	1	1	189	200	450	11,5	7
В-Ц5-35-8В1.01.У2	743	805	765	450	268,5	181	352	405	394	246	448	300	125	125	11,5	11,5	8	12	3	1	313	330	810	14	7
В-Ц5-35-8В1.02.У2	927	1465	1365	750	575,5	217	352	405	394	246	448	300	125	125	11,5	11,5	8	12	3	1	313	330	810	14	7
В-Ц5-35-8.5В1.01.У2	927	1465	1365	750	575,5	217	352	405	394	246	448	300	125	125	11,5	11,5	8	12	3	1	313	330	810	14	7

* Размеры уточняются при заказе
