ВЕНТИЛЯТОРЫ ЦЕНТРОБЕЖНЫЕ ОДНОСТОРОННЕГО ВСАСЫВАНИЯ ВД-13,5К ПРОИЗВОДСТВА «УКРВЕНТСИСТЕМЫ»

Вентилятор ВД

Вентиляторы модернизированные ВД

Вентилятор ВД НЖ

Центробежные вентиляторы одностороннего всасывания ВД-13,5К, выпускаемые предприятием «Укрвентсистема», представляют собой высокоэффективные дутьевые агрегаты промышленного назначения. Эти вентиляторы предназначены для подачи воздуха в топки паровых котлов с производительностью от 35 до 960 т/ч. Также допускается использование вентилятора ВД-13,5К в технологических линиях для транспортировки чистого воздуха при температуре до +100 °C.

СФЕРА ПРИМЕНЕНИЯ ВЕНТИЛЯТОРОВ ВД-13,5К

Данный тип центробежных вентиляторов широко применяется на промышленных объектах, включая:

энергетические установки с паровыми котлами (в том числе водогрейные и газомазутные);
котлы с уравновешенной тягой и паропроизводительностью от 1 до 25 т/ч;
системы с теплопроизводительностью от 0,5 до 16 Гкал/ч;
пылеочистные установки и линии промышленной вентиляции;
различные технологические процессы, требующие подачи воздуха под давлением.

Благодаря высокой производительности и надёжности, вентиляторы ВД-13,5К идеально подходят для работы в условиях непрерывного цикла.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРОВ ВД-13,5К

Для корректной и долговечной эксплуатации вентилятора должны быть соблюдены следующие условия:

температурный диапазон перемещаемой среды: от –30 °C до +40 °C;
в режиме дымососа максимально допустимая температура среды — +200 °C;
климатическое исполнение — умеренное или тропическое, под навесом либо в помещениях с аналогичными условиями по температуре и доступу воздуха;
при работе в качестве дымососа предельная запылённость не должна превышать 0,1 кг/м³.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВД-13,5К

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 30ºС, плотности газов 1,165 кг/м³

Тип вентилятора	ВД-13,5К
Производительность, Q, тыс. м³/ч	59
Полное давление, Pv, Па	4 960
Полное давление, Pv , кгс/м²	506
Максимальный КПД, ηmax, %	72
Частота вращения n, об/мин	1 000
Масса, кг	2 170

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСА ТИПА ВД-13,5К

Тип машины	Разворот, φск°	a	a1	b	b1	d	d1	n	n1	s	s1	B	B1	D	H	H1	H2	H3	L	L1	c	c1	c2	c3	f	f1	f2
ВД-13,5К	0, 15, 30	510	590	788	880	1100	1176	18	16	14	14	2390	821	1350	2145	945	1300	626	2330	777	620	620	380	670	650	650	890
	45, 60, 75, 90, 105	510	590	788	880	1100	1176	18	16	14	14	2390	821	1350	2145	945	1200	626	2330	777	620	620	380	670	650	650	890
	135, 150, 165, 180, 195, 210, 225, 240	510	590	788	880	1100	1176	18	16	14	14	2390	821	1350	2145	945	1100	626	2330	777	620	620	380	670	650	650	890
	270	510	590	788	880	1100	1176	18	16	14	14	2390	821	1350	2145	945	1100	626	2330	777	620	620	380	670	650	1591	890

*Размеры даны справочно

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВД-13,5К

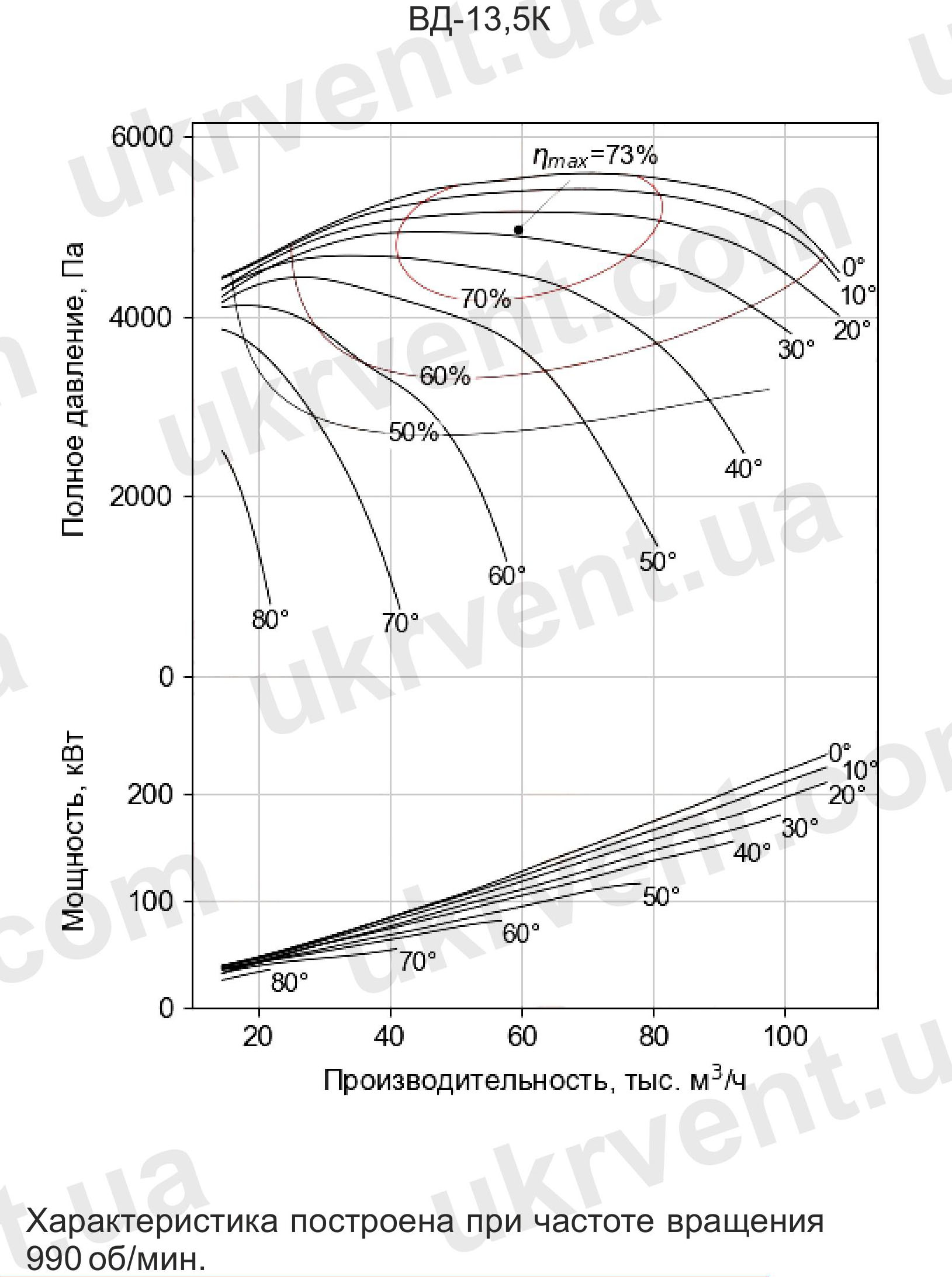

при барометрическом давлении 1013 гПа, температуре 30°С и плотности газов 11,65 кг/м3 на входе в вентилятор

МОДИФИКАЦИИ ВД-13,5К ПО НАЗНАЧЕНИЮ

В зависимости от условий применения, предприятие «Укрвентсистема» предлагает несколько модификаций:

ВД-К — улучшенная ходовая часть с увеличенным сроком службы;

УГЛЫ ПОВОРОТА КОРПУСА ВД-13,5К

Для упрощения монтажа и обеспечения максимальной гибкости установки, корпус вентилятора может быть установлен с поворотом от 0° до 270° с шагом 15°. Такая конструкция позволяет точно адаптировать вентилятор под геометрию объекта.

НАПРАВЛЕНИЕ ВРАЩЕНИЯ

Направление вращения вентилятора ВД-13,5К определяется с позиции электродвигателя:

правое — спираль улитки направлена по часовой стрелке;
левое — спираль улитки развёрнута против часовой стрелки.

СХЕМА ИСПОЛНЕНИЯ №3

Конструктивная схема №3 предусматривает установку рабочего колеса на промежуточный вал с соединением через муфту с валом электродвигателя. Преимущество данной схемы — снижение нагрузки на двигатель, повышение ресурса эксплуатации и надёжности системы в целом.

ОСНОВНЫЕ УЗЛЫ И КОНСТРУКЦИЯ

В конструкцию вентилятора ВД-13,5К входят:

рабочее колесо;
спиральный корпус (улитка);
всасывающий патрубок цилиндрической формы;
электродвигатель;
соединительная муфта;
опорная рама.

Все элементы смонтированы на жёстком основании, которое крепится к фундаменту болтами. Корпус сварной, состоит из боковых стенок и обечайки, что обеспечивает прочность при эксплуатации в промышленных условиях. Всасывающий патрубок фиксируется болтовым соединением и облегчает обслуживание.

Для управления параметрами потока используется лопастной направляющий аппарат, который может регулироваться как вручную, так и с помощью исполнительных механизмов.

Если вы ищете надёжное, мощное и проверенное решение для подачи воздуха в котельное оборудование — вентилятор ВД-13,5К производства «Укрвентсистема» станет лучшим выбором. Он сочетает в себе оптимальные технические характеристики, долговечность и адаптивность к различным условиям эксплуатации. Закажите ВД-13,5К прямо сейчас — и обеспечьте стабильную и безопасную работу вашего производства.
