ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ НИЗКОГО ДАВЛЕНИЯ ВЦ4-76 №8-20: ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ПРИМЕНЕНИЕ
ОСНОВНОЕ НАЗНАЧЕНИЕ ВЕНТИЛЯТОРА РАДИАЛЬНОГО НИЗКОГО ДАВЛЕНИЯ ВЦ4-76 №8-20
ВЦ4-76 №8-20 предназначен для организации эффективного перемещения воздуха в системах:
- кондиционирования;
- вентиляции производственных и административных помещений;
- воздушного отопления;
- санитарно-производственных процессов, требующих стабильного воздухообмена.
Радиальная конструкция вентилятора обеспечивает направленное движение воздуха с низким сопротивлением, а форма лопаток — 12 назад загнутых — снижает уровень шума и увеличивает срок службы оборудования. Правое или левое вращение определяется со стороны всасывания воздуха, что позволяет адаптировать вентилятор к конкретной схеме монтажа.
УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРА РАДИАЛЬНОГО ВЦ4-76 №8-20
ВЦ4-76 №8-20 рассчитан на работу в стандартных и агрессивных средах в зависимости от материала корпуса и рабочих частей. Одностороннее всасывание и спиральный поворотный корпус обеспечивают стабильную работу при:
- температуре окружающей среды до +40 °C;
- влажности до 85 %;
- неагрессивных и умеренно агрессивных газовых средах.
Выбор материала корпуса и рабочих частей напрямую влияет на эксплуатационные свойства: нержавеющая сталь AISl304, AISl316L, AISl321, AISl430 или AISl316Ti обеспечивает устойчивость к коррозии и химическому воздействию.
ВАРИАНТЫ ИЗГОТОВЛЕНИЯ ВЦ4-76 №8-20
Вентиляторы изготавливаются из:
- углеродистой стали (ст3) — стандартное исполнение;
- нержавеющей стали — для работы в агрессивной среде.
По назначению ВЦ4-76 делятся на:
- ОН — общепромышленное исполнение с общепромышленным двигателем;
- Вз — взрывозащищённое из разнородных металлов с взрывозащищённым двигателем;
- ВЗпч — взрывозащищённое, проточная часть из разнородных металлов, двигатель общепромышленный.
Исполнение 5 предусматривает передачу крутящего момента от электродвигателя к рабочему колесу через клино-ременную передачу и подшипниковый узел, обеспечивая надёжность и простоту обслуживания.
ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРА ВЦ4-76 №8-20
- Спиральный поворотный корпус снижает гидравлические потери;
- 12 назад загнутых лопаток уменьшает шум и вибрацию;
- Возможность правого и левого вращения для гибкого монтажа;
- Разнообразие материалов и исполнений позволяет подобрать вентилятор под конкретные условия среды;
- Надёжная клино-ременная передача в исполнении 5 облегчает эксплуатацию и обслуживание.

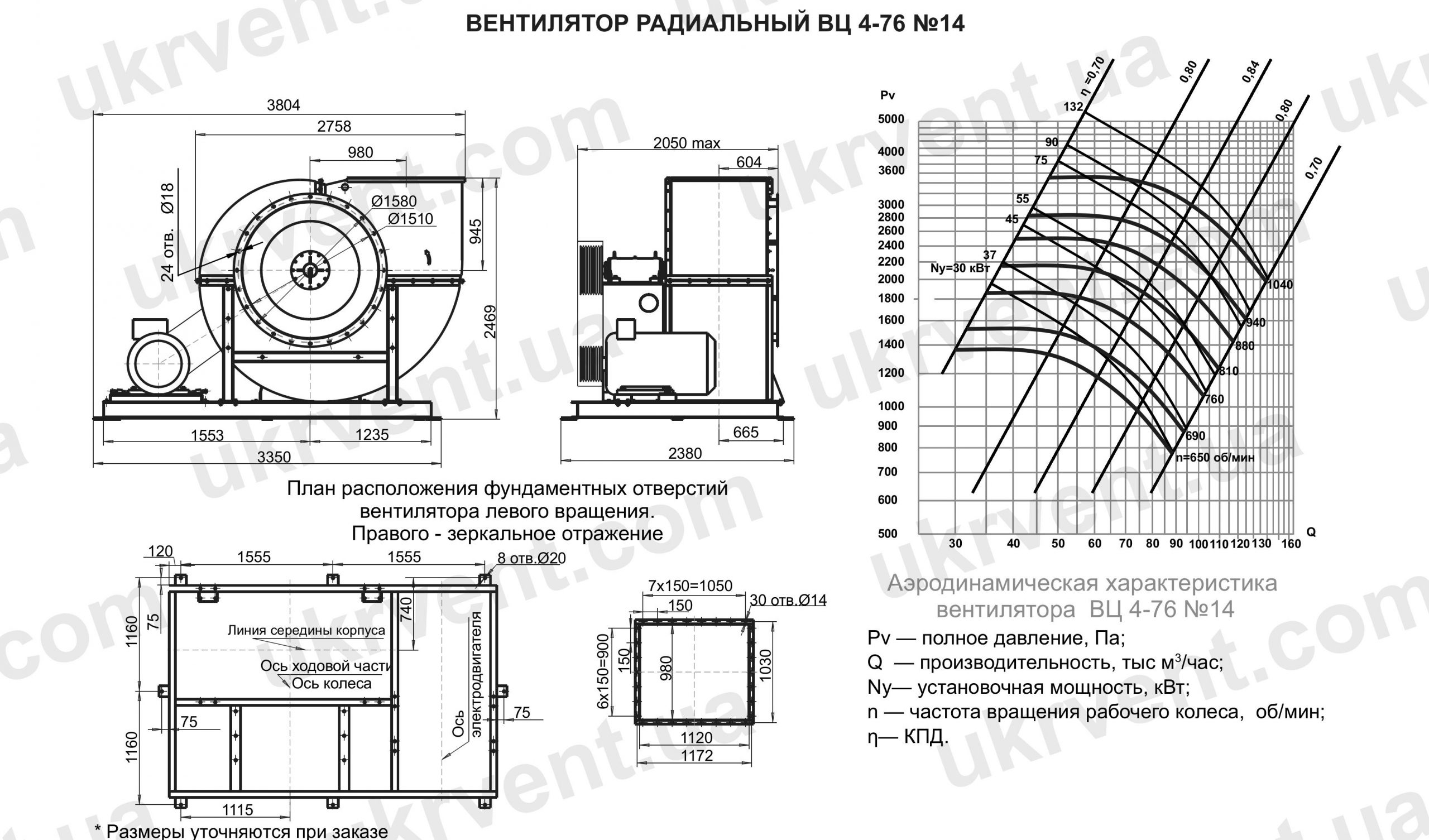

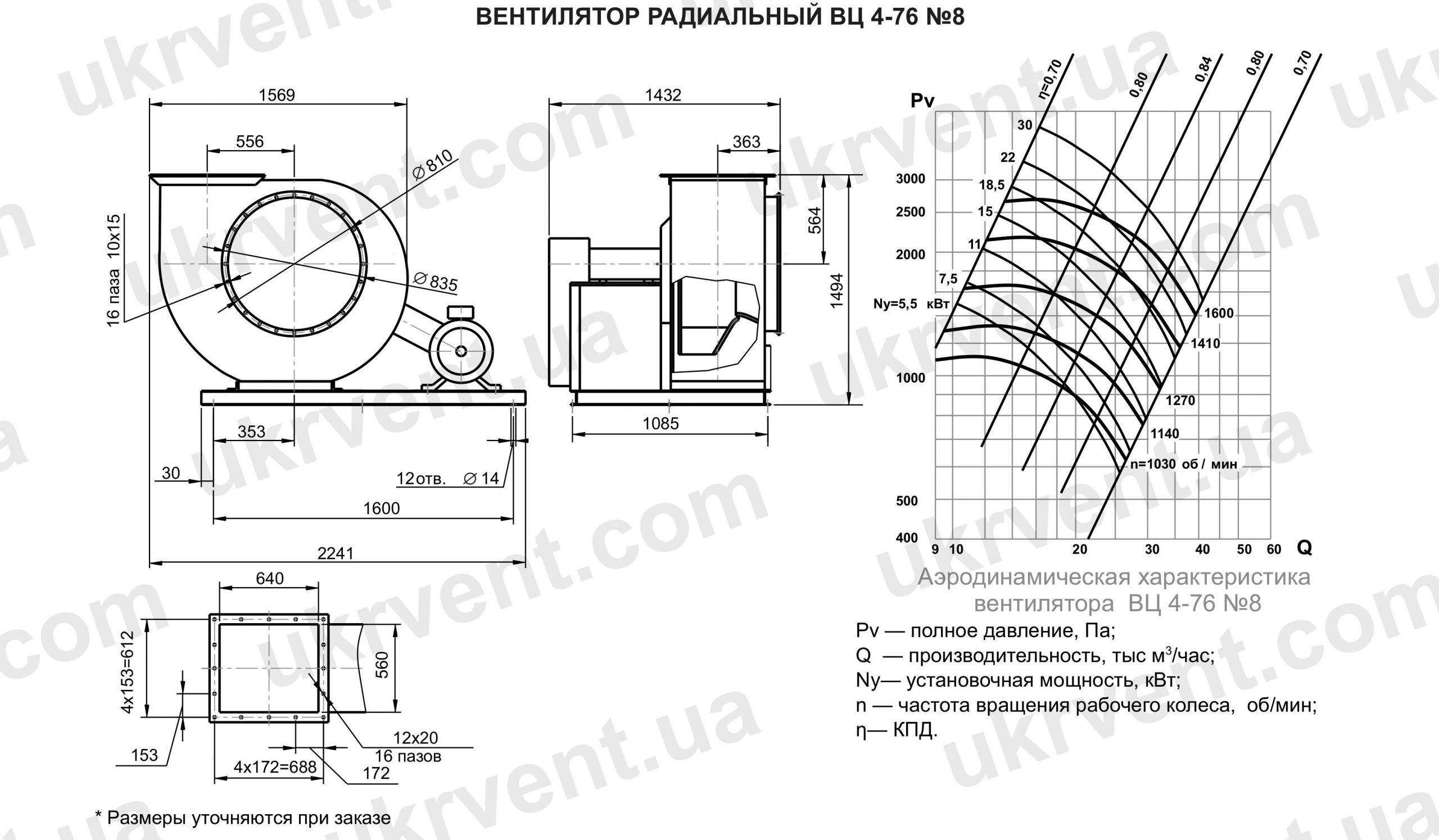

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВЦ 4-76 ОБЩЕГО НАЗНАЧЕНИЯ
| Обозначение вентилятора | Исполнение | Тип электродвигателя | Nдв, кВт | nдв, об/мин | nрк, об/мин | Производительность ηmax, 103м3/час | Производительность в рабочей зоне, 103м3/час | Полное давление ηmax, Па | Полное давление в рабочей зоне, Па | Масса вентилятора, кг |
| ВЦ4-76-8 | 5 | 5АМУ, АИРМ, АД | 7,5 | 1000 | 1030 | 18,57 | 10,00-26,58 | 939 | 1114-624 | 710 |
| ВЦ4-76-8 | 5 | 5АМУ, 5А | 11 | 1000 | 1140 | 20,31 | 11,20-29,24 | 1131 | 1323-760 | 743 |
| ВЦ4-76-8 | 5 | 5АМУ, 5А | 15 | 1500 | 1270 | 22,51 | 12,13-32,22 | 1400 | 1662-929 | 738 |
| ВЦ4-76-8 | 5 | 4АМУ, АИР | 22 | 1500 | 1410 | 25,36 | 13,23-35,20 | 1793 | 2174-1212 | 828 |
| ВЦ4-76-8 | 5 | 4АМУ, АИР | 30 | 1500 | 1600 | 27,9 | 14,28-37,98 | 2187 | 2887-1498 | 808 |
| ВЦ4-76-10 | 5 | 5АМУ, 5А | 11 | 1000 | 800 | 26,71 | 13,30-38,01 | 887 | 1050-589 | 768 |
| ВЦ4-76-10 | 5 | 5АМУ, 5А | 15 | 1000 | 900 | 29,31 | 14,60-41,72 | 1078 | 1276-716 | 788 |
| ВЦ4-76-10 | 5 | 4АМУ, 5А | 22 | 1000 | 1000 | 33,51 | 16,69-47,70 | 1427 | 1689-949 | 853 |
| ВЦ4-76-10 | 5 | 4АМУ, 5А | 30 | 1000 | 1120 | 36,96 | 18,41-52,61 | 1753 | 2075-1165 | 888 |
| ВЦ4-76-10 | 5 | 4АМУ, 5А | 45 | 1500 | 1280 | 41,89 | 20,86-59,63 | 2279 | 2697-1515 | 903 |
| ВЦ4-76-12,5 | 5 | 4АМУ, АИР | 18,5 | 1000 | 650 | 42,72 | 21,10-62,12 | 931 | 1085-616 | 1020 |
| ВЦ4-76-12,5 | 5 | 4АМУ, 5А | 22 | 1000 | 690 | 45,34 | 22,40-65,94 | 1049 | 1223-694 | 1085 |
| ВЦ4-76-12,5 | 5 | 4АМУ, 5А | 30 | 1000 | 760 | 49,94 | 24,67-72,63 | 1272 | 1484-843 | 1100 |
| ВЦ4-76-12,5 | 5 | 4АМУ, 5А | 37 | 1000 | 820 | 53,89 | 26,61-78,36 | 1481 | 1727-981 | 1156 |
| ВЦ4-76-12,5 | 5 | 4АМУ, 5АМ | 45 | 1000 | 880 | 57,83 | 28,56-84,09 | 1706 | 1989-1130 | 1288 |
| ВЦ4-76-12,5 | 5 | 4АМУ, 5АМ | 55 | 1000 | 940 | 61,77 | 30,51-89,83 | 1947 | 2270-1289 | 1325 |
| ВЦ4-76-12,5 | 5 | 4АМУ, 5АМ | 75 | 1000 | 1040 | 68,35 | 33,76-99,38 | 2383 | 2778-1578 | 1418 |
| ВЦ4-76-14 | 5 | 4АМУ, АИР | 30 | 1000 | 650 | 61 | 30-88 | 1164 | 1372,7-783,3 | 2106 |
| ВЦ4-76-14 | 5 | 4АМУ, АИР | 37 | 1000 | 690 | 66 | 32-94 | 1327 | 1540-872,3 | 2169 |
| ВЦ4-76-14 | 5 | 4АМУ, АИР | 45 | 1000 | 760 | 71,5 | 35-102,5 | 1600 | 1854-1061 | 2301 |
| ВЦ4-76-14 | 5 | 4АМУ, АИР | 55 | 1000 | 810 | 77 | 38,5-100,5 | 1853 | 2170-2253 | 2341 |
| ВЦ4-76-14 | 5 | 4АМУ, АИР | 75 | 1000 | 880 | 82 | 41-117 | 2169 | 2500-1430 | 2431 |
| ВЦ4-76-14 | 5 | 4АМУ, АИР | 90 | 1000 | 940 | 88 | 43-125 | 2467 | 2840-1602 | 2566 |
| ВЦ4-76-14 | 5 | 4АМУ, АИР | 132 | 1000 | 1040 | 97 | 47,8-138 | 3000 | 3500-1990 | 2911 |
| ВЦ4-76-16 | 5 | 4АМУ, 5АМ | 132 | 1000 | 810 | 112 | 55-163 | 2385 | 2850-1575 | 3400 |
| ВЦ4-76-16 | 5 | 4АМУ, 5АМ | 90 | 1000 | 750 | 105 | 52-151 | 2051 | 2390-1354,5 | 3055 |
| ВЦ4-76-16 | 5 | 4АМУ, 5АМ | 75 | 1000 | 650 | 90.4 | 44,8-130,4 | 1526 | 1780-1008 | 2920 |
| ВЦ4-76-16 | 5 | 4АМУ, 5А | 30 | 1000 | 500 | 68 | 34-97,8 | 883 | 1035-583 | 2595 |
| ВЦ4-76-20 | 5 | 4АМУ, 5АМ | 55 | 1000 | 465 | 120 | 60-170 | 1170 | 1350-750 | 3677 |
| ВЦ4-76-20 | 5 | 4АМУ, 5АМ | 75 | 1000 | 525 | 139 | 68-195 | 1500 | 1750-950 | 3767 |
АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВЦ 4-76 ИЗМЕРЕНЫ СО СТОРОНЫ НАГНЕТАНИЯ В РЕЖИМЕ МАКСИМАЛЬНОГО КПД
| Условное обозначение | Частота вращения рабочего колеса, об/мин | Суммарный уровень звуковой мощности дБ, не более | Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц | ||||||
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| ВЦ 4-76 №8 | 1030 | 95 | 85 | 93 | 88 | 82 | 79 | 74 | 72 |
| ВЦ 4-76 №8 | 1140 | 98 | 88 | 96 | 91 | 85 | 82 | 77 | 75 |
| ВЦ 4-76 №8 | 1270 | 101 | 90 | 98 | 93 | 87 | 84 | 79 | 77 |
| ВЦ 4-76 №8 | 1410 | 103 | 93 | 101 | 96 | 90 | 87 | 82 | 80 |
| ВЦ 4-76 №8 | 1600 | 107 | 96 | 104 | 99 | 93 | 90 | 85 | 83 |
| ВЦ 4-76 №10 | 800 | 96 | 86 | 94 | 89 | 83 | 80 | 75 | 73 |
| ВЦ 4-76 №10 | 900 | 99 | 89 | 97 | 92 | 86 | 83 | 78 | 76 |
| ВЦ 4-76 №10 | 1000 | 102 | 92 | 100 | 95 | 89 | 86 | 81 | 79 |
| ВЦ 4-76 №10 | 1120 | 105 | 95 | 103 | 98 | 92 | 89 | 84 | 82 |
| ВЦ 4-76 №10 | 1280 | 108 | 98 | 106 | 101 | 95 | 92 | 87 | 85 |
| ВЦ 4-76 №12,5 | 650 | 99 | 89 | 97 | 92 | 86 | 83 | 78 | 76 |
| ВЦ 4-76 №12,5 | 690 | 101 | 91 | 99 | 94 | 88 | 85 | 80 | 78 |
| ВЦ 4-76 №12,5 | 760 | 103 | 93 | 101 | 96 | 90 | 87 | 82 | 80 |
| ВЦ 4-76 №12,5 | 820 | 105 | 95 | 103 | 98 | 92 | 89 | 84 | 82 |
| ВЦ 4-76 №12,5 | 880 | 106 | 97 | 105 | 100 | 94 | 91 | 86 | 84 |
| ВЦ 4-76 №12,5 | 940 | 108 | 98 | 106 | 101 | 95 | 92 | 87 | 85 |
| ВЦ 4-76 №12,5 | 1040 | 111 | 101 | 109 | 104 | 98 | 95 | 90 | 88 |
ЦЕНА И КУПИТЬ ВЦ4-76 №8-20
Цена на вентиляторы ВЦ4-76 №8-20 зависит от нескольких факторов:
- материал корпуса и рабочих частей (углеродистая сталь или нержавеющая);
- вид исполнения (ОН, Вз, ВЗпч);
- тип двигателя и способ передачи крутящего момента;
- комплектация и наличие дополнительных элементов защиты.
При покупке у производителя «Укрвентсистемы» возможна поставка вентиляторов с полным комплектом документации, включая паспорт изделия и рекомендации по монтажу и эксплуатации. Доступны как единичные поставки, так и партиями для производственных объектов.
Вентиляторы радиальные низкого давления ВЦ4-76 №8-20 — это надёжное промышленное оборудование с широким спектром применения в системах вентиляции, кондиционирования и воздушного отопления. Многообразие материалов, исполнений и направлений вращения позволяет подобрать вентилятор под конкретные технические задачи, обеспечивая долговечность и стабильную работу оборудования в условиях стандартных и агрессивных сред.
