ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ ВЗРЫВОЗАЩИЩЕННЫЕ СРЕДНЕГО ДАВЛЕНИЯ В-Ц5-45 ПРОИЗВОДСТВА «УКРВЕНТСИСТЕМЫ»: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПРИМЕНЕНИЕ

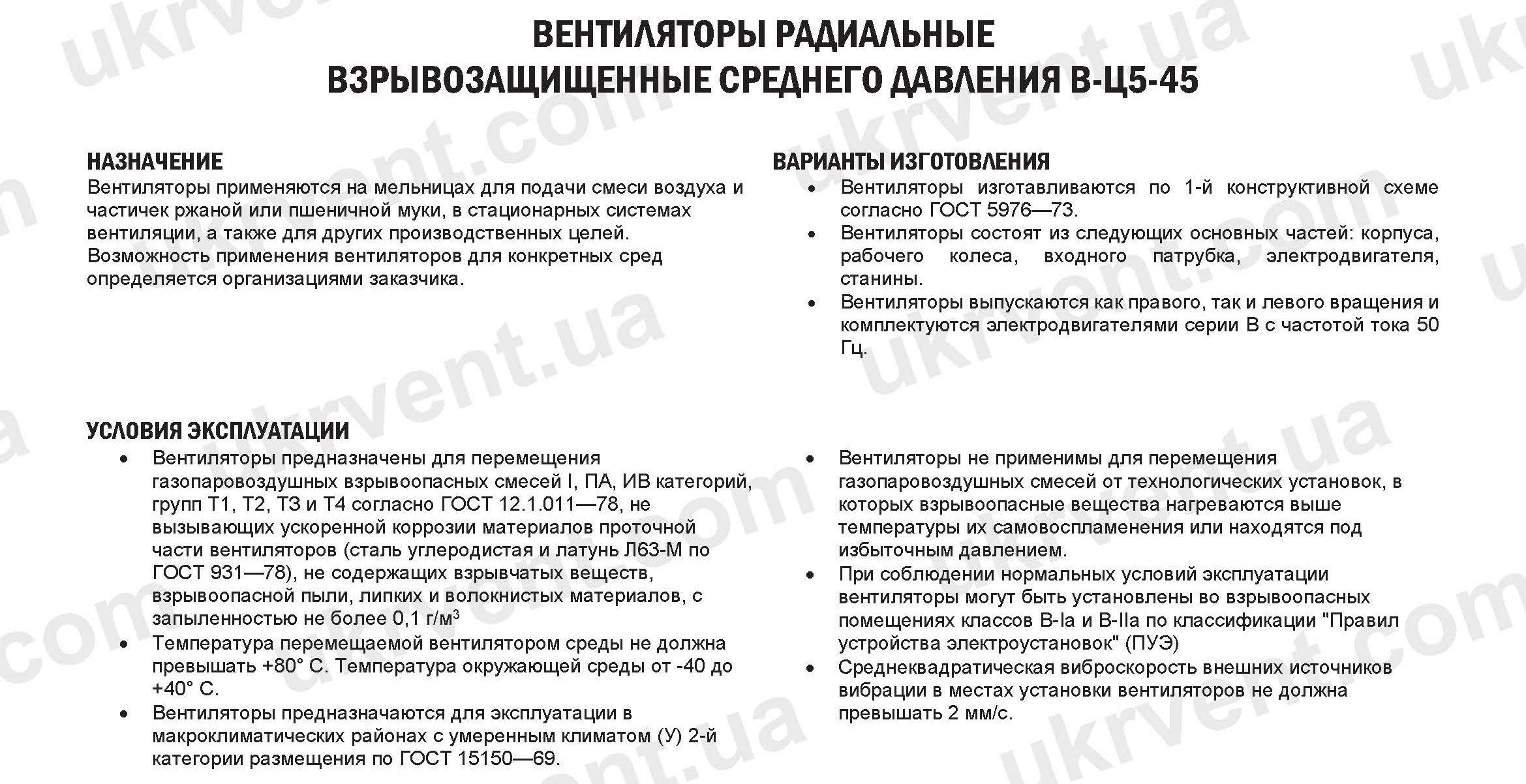

Вентиляторы В-Ц5-45 предназначены для перемещения смесей воздуха с частицами ржаной или пшеничной муки на мельницах, а также могут использоваться в стационарных системах вентиляции и других промышленных процессах, где требуется надежная подача газа или воздуха с умеренной запыленностью. Возможность эксплуатации в конкретной технологической среде определяется организациями-заказчика в соответствии с требованиями к безопасности и соответствующими нормативами.

УСЛОВИЯ ЭКСПЛУАТАЦИИ РАДИАЛЬНОГО ВЕНТИЛЯТОРА В-Ц5-45 ВЗРЫВОЗАЩИЩЕННЫЙ

Вентиляторы рассчитаны на работу с газопаровоздушными взрывоопасными смесями категорий I, ПА, ИВ и групп Т1–Т4 согласно ГОСТ 12.1.011—78. Среда не должна вызывать ускоренной коррозии проточной части вентиляторов, выполненной из углеродистой стали и латуни Л63-М по ГОСТ 931—78, а также не содержать взрывчатых веществ, липких или волокнистых материалов. Максимальная запыленность перемещаемой среды — 0,1 г/м³.

Температурный диапазон эксплуатации включает температуру рабочей среды до +80°С и окружающей среды от -40 до +40°С. Вентиляторы рассчитаны на макроклиматические районы с умеренным климатом (У) 2-й категории размещения по ГОСТ 15150—69.

Не допускается использование вентиляторов для перемещения газопаровоздушных смесей, нагретых выше температуры самовоспламенения, или находящихся под избыточным давлением. При соблюдении нормальных условий эксплуатации вентиляторы могут устанавливаться во взрывоопасных помещениях классов B-Iа и B-На по ПУЭ. Среднеквадратическая виброскорость внешних источников вибрации в местах установки не должна превышать 2 мм/с.

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ В-Ц5-45 ВЗРЫВОЗАЩИЩЕННЫЙ

Вентиляторы изготавливаются по первой конструктивной схеме согласно ГОСТ 5976—73. Исполнение 1 предусматривает одностороннее всасывание, при котором рабочее колесо закрепляется непосредственно на валу электродвигателя.

Конструктивно вентиляторы состоят из корпуса, рабочего колеса, входного патрубка, электродвигателя и станины. Возможна комплектация электродвигателями серии В с частотой тока 50 Гц. Направление вращения рабочего колеса может быть правым или левым и определяется со стороны всасывания воздуха: по часовой стрелке вентилятор считается правым, против часовой — левым.

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРА В-Ц5-45 ВЗРЫВОЗАЩИЩЕННЫЙ

Техническая конструкция вентилятора обеспечивает устойчивую эксплуатацию во взрывоопасных условиях и высокую надежность при перемещении запыленных газов. Одностороннее всасывание и прямая установка рабочего колеса на вал двигателя повышают эффективность передачи энергии и упрощают монтаж и техническое обслуживание. Универсальность исполнения позволяет использовать вентилятор в различных технологических процессах, где необходима взрывозащита и стабильное среднее давление.

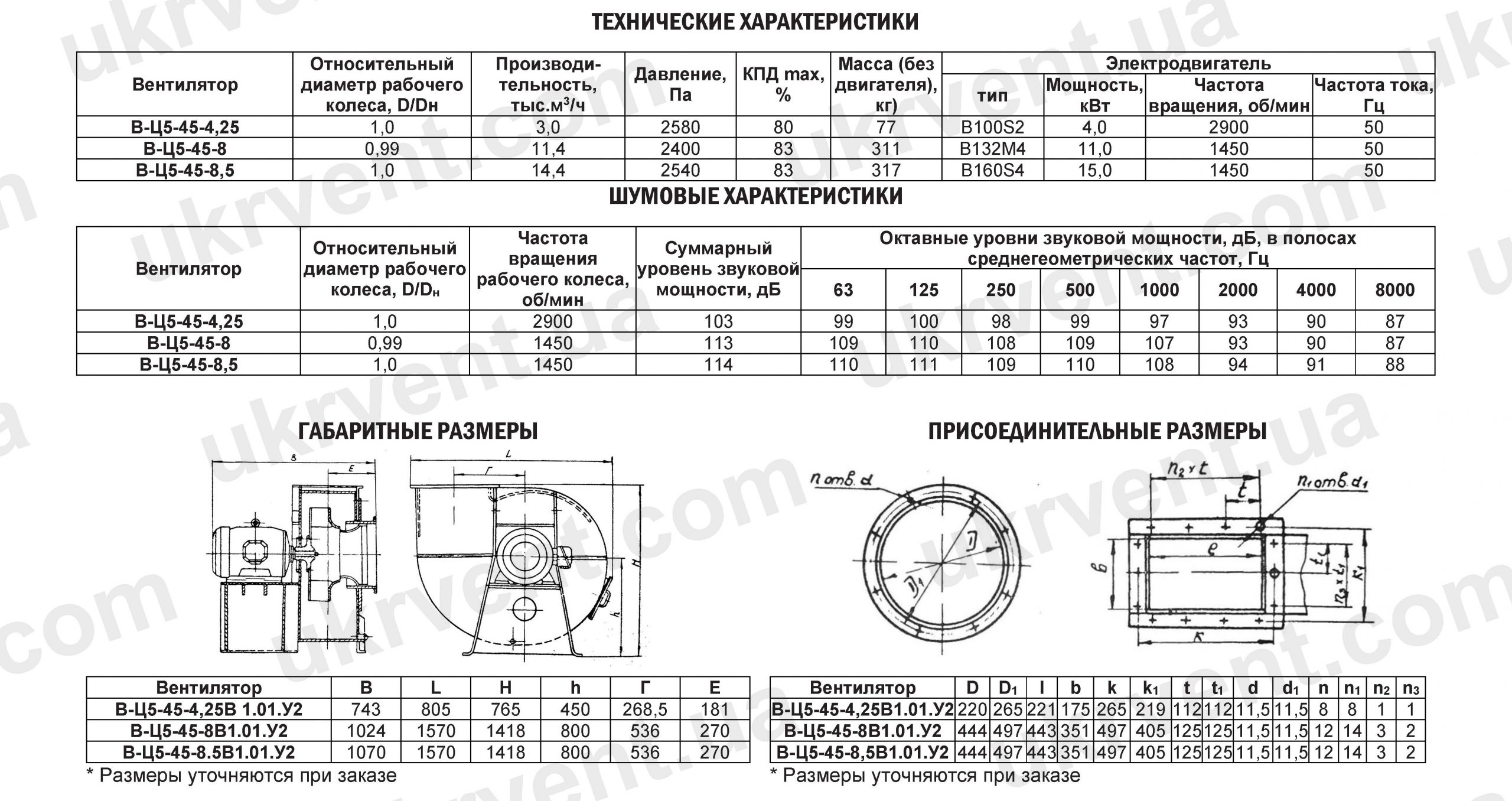

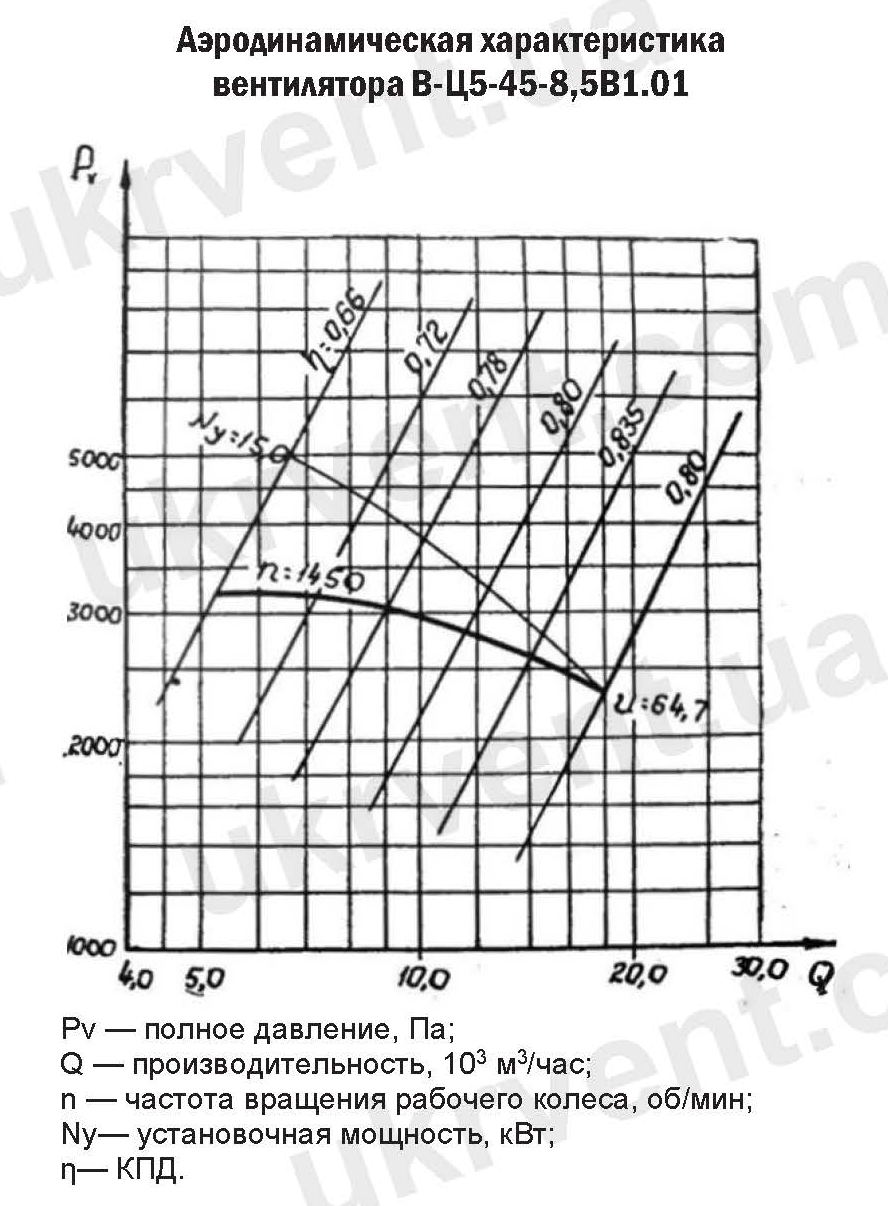

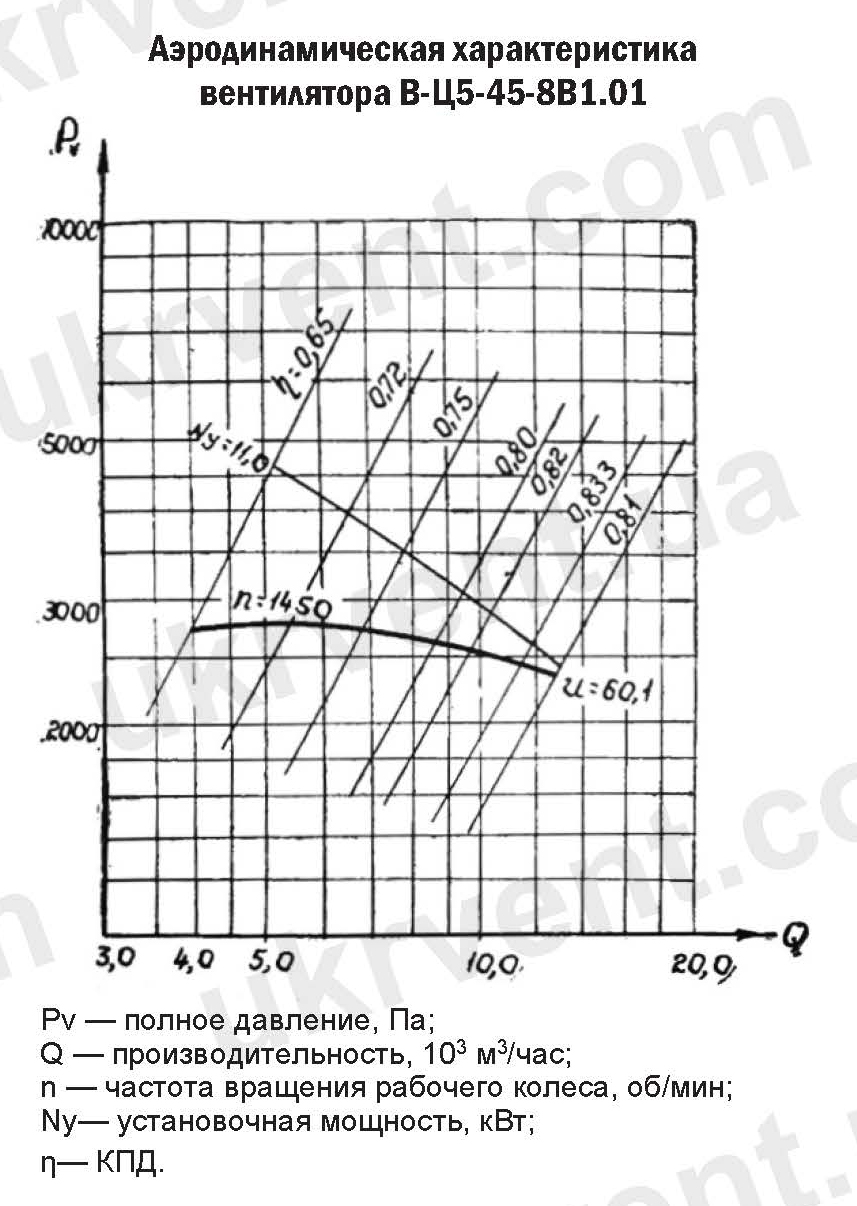

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ВЗРЫВОЗАЩИЩЕННОГО В-Ц5-45

Вентилятор	Относительный диаметр рабочего колеса, D/Dн	Производительность, тыс.м³/ч	Давление, Па	КПД max, %	Масса (без двигателя), кг)	Тип электродвигателя	Мощность электродвигателя, кВт	Частота вращения электродвигателя, об/мин	Частота тока электродвигателя, Гц
В-Ц5-45-4,25	1,0	3,0	2580	80	77	В100S2	4,0	2900	50
В-Ц5-45-8	0,99	11,4	2400	83	311	В132М4	11,0	1450	50
В-Ц5-45-8,5	1,0	14,4	2540	83	317	В160S4	15,0	1450	50

ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ВЗРЫВОЗАЩИЩЕННОГО В-Ц5-45

Вентилятор	Относительный диаметр рабочего колеса, D/Dн	Частота вращения рабочего колеса, об/мин	Суммарный уровень звуковой мощности, дБ	Октавные уровни звуковой мощности, дБ, в полосах среднегеометрических частот, Гц
Вентилятор	Относительный диаметр рабочего колеса, D/Dн	Частота вращения рабочего колеса, об/мин	Суммарный уровень звуковой мощности, дБ	63	125	250	500	1000	2000	4000	8000
В-Ц5-45-4,25	1,0	2900	103	99	100	98	99	97	93	90	87
В-Ц5-45-8	0,99	1450	113	109	110	108	109	107	93	90	87
В-Ц5-45-8,5	1,0	1450	114	110	111	109	110	108	94	91	88

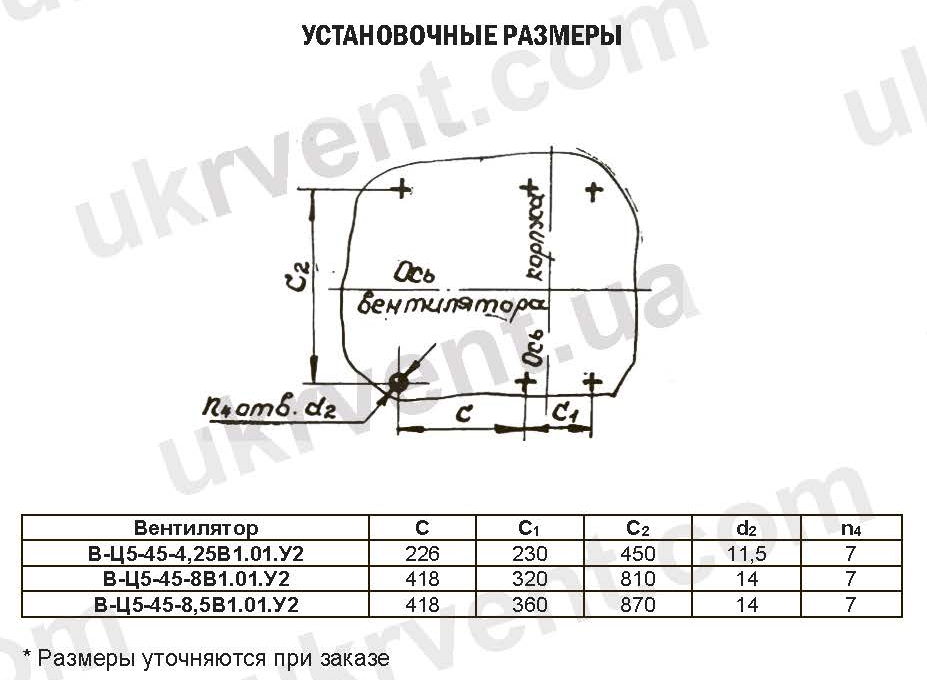

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Вентилятор	B	L	H	h	Г	Е	D	D1	l	b	k	k1	t	t1	d	d1	n	n1	n2	n3	С	С1	С2	d2	n4
В-Ц5-45-4,25В 1.01.У2	743	805	765	450	268,5	181	220	265	221	175	265	219	112	112	11,5	11,5	8	8	1	1	226	230	450	11,5	7
В-Ц5-45-8В1.01.У2	1024	1570	1418	800	536	270	444	497	443	351	497	405	125	125	11,5	11,5	12	14	3	2	418	320	810	14	7
В-Ц5-45-8.5В1.01.У2	1070	1570	1418	800	536	270	444	497	443	351	497	405	125	125	11,5	11,5	12	14	3	2	418	360	870	14	7

* Размеры уточняются при заказе

ЦЕНА И КУПИТЬ В-Ц5-45 ВЗРЫВОЗАЩИЩЕННЫЙ

Стоимость вентиляторов В-Ц5-45 взрывозащищенного исполнения определяется рядом факторов: тип исполнения, направление вращения, комплектность (наличие электродвигателя, патрубков и дополнительного оборудования), а также условия поставки.

Приобретение непосредственно у производителя «Укрвентсистемы» обеспечивает контроль качества, соответствие стандартам и возможность консультации по подбору вентиляторов под конкретные производственные условия. В компании доступны различные комплектации и варианты монтажа, что позволяет оптимизировать эксплуатационные характеристики и инвестиционные затраты для заказчика.

Вентиляторы радиальные среднего давления В-Ц5-45 взрывозащищенного исполнения представляют собой надежное решение для промышленных систем вентиляции и транспортировки газопаровоздушных смесей. Конструктивная схема, соответствие нормативным требованиям, возможность эксплуатации во взрывоопасных помещениях, а также варианты комплектации делают их универсальными и эффективными при проектировании и эксплуатации промышленных объектов с повышенными требованиями безопасности.
