ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ ВЦ 4-76 №12,5: ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ

В современных промышленных и коммунальных системах вентиляции особое место занимают радиальные вентиляторы ВЦ 4-76 №12,5 производства «Укрвентсистемы». Эти агрегаты обеспечивают эффективное перемещение воздуха при низком давлении и обладают конструктивными характеристиками, адаптированными к различным технологическим условиям. В статье представлено детальное описание вентиляторов ВЦ 4-76 №12,5, их эксплуатационные особенности, варианты изготовления, преимущества и факторы, влияющие на цену.

ОСНОВНОЕ НАЗНАЧЕНИЕ ВЕНТИЛЯТОРА РАДИАЛЬНОГО НИЗКОГО ДАВЛЕНИЯ ВЦ 4-76 №12,5

Вентиляторы ВЦ 4-76 №12,5 предназначены для использования в системах кондиционирования воздуха, вентиляции и воздушного отопления, а также в других санитарно-производственных системах. Их конструкция позволяет обеспечивать стабильный поток воздуха с минимальными потерями давления. Радиальное исполнение с задне загнутыми лопатками и спиральным поворотным корпусом обеспечивает равномерное распределение воздушного потока и снижает турбулентность, что важно для поддержания технологических режимов и параметров микроклимата.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРА РАДИАЛЬНОГО ВЦ 4-76 №12,5

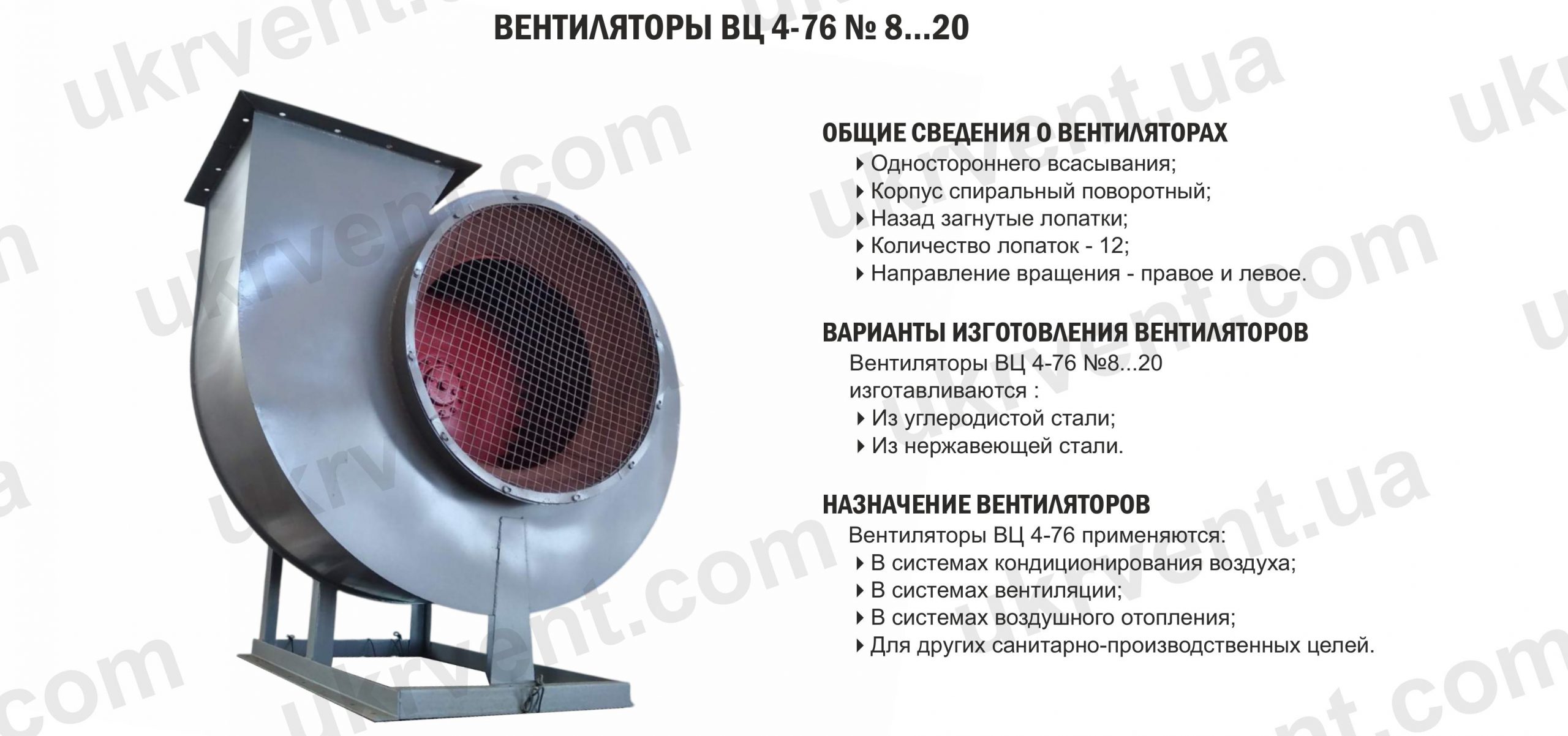

Агрегаты ВЦ 4-76 №12,5 рассчитаны на работу в стандартных промышленных условиях. Направление вращения рабочего колеса может быть правым или левым и определяется со стороны всасывания воздуха: по часовой стрелке вентилятор считается правым, против часовой — левым. Количество лопаток составляет 12, что обеспечивает оптимальное соотношение между производительностью и нагрузкой на электродвигатель. Корпус вентилятора спиральный поворотный, одностороннего всасывания, что позволяет устанавливать агрегат в ограниченном пространстве при сохранении высокой эффективности.

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ ВЦ 4-76 №12,5

Вентиляторы ВЦ 4-76 №12,5 изготавливаются из двух основных типов материалов: углеродистой стали (ст3) — стандартное исполнение, и нержавеющей стали (AISI304, AISI316L, AISI321, AISI430, AISI316Ti) — для работы в агрессивных средах. Также возможны различные варианты назначения:

ОН (общего назначения) — с общепромышленным двигателем;
Вз (взрывозащищённый) — корпус и рабочее колесо из разнородных металлов со взрывозащищённым двигателем;
ВЗпч — взрывозащищённый корпус, проточная часть с общепромышленным двигателем.

ВЦ 4-76 выпускаются в пяти исполнениях. Наиболее распространённое, исполнение 5, предусматривает передачу крутящего момента от электродвигателя на рабочее колесо через клино-ременную передачу и подшипниковый узел, что обеспечивает надёжность и длительный срок службы.

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРА ВЦ 4-76 №12,5

Основными преимуществами вентиляторов ВЦ 4-76 №12,5 являются:

Надёжная конструкция с односторонним всасыванием и спиральным поворотным корпусом;
Универсальность установки благодаря возможному выбору направления вращения;
Широкий диапазон материалов для изготовления, позволяющий эксплуатировать вентиляторы в различных средах;
Возможность выбора исполнения и типа двигателя под конкретные технологические требования;
Высокая производительность при низком уровне шума и оптимальном расходе электроэнергии.

ЦЕНА И КУПИТЬ ВЦ 4-76 №12,5

Стоимость вентиляторов ВЦ 4-76 №12,5 зависит от нескольких факторов: материала корпуса и рабочего колеса, исполнения (общего назначения или взрывозащищённого), комплектации электродвигателя, наличия дополнительных опций, таких как специальные покрытия или модификации под агрессивную среду. Купить вентилятор можно напрямую у производителя «Укрвентсистемы», что обеспечивает соответствие заявленным техническим характеристикам, возможность подбора нужного исполнения и получения документации, подтверждающей качество изделия. Прямые поставки также сокращают сроки поставки и упрощают оформление сервисного обслуживания.

Радиальные вентиляторы ВЦ 4-76 №12,5 производства «Укрвентсистемы» представляют собой надёжные и универсальные агрегаты для промышленных систем вентиляции, кондиционирования и воздушного отопления. Их конструктивные особенности, широкий выбор материалов и исполнений, а также возможность прямого приобретения у производителя делают эти вентиляторы оптимальным решением для обеспечения стабильного воздушного потока в различных технологических и санитарно-производственных условиях. Они сохраняют эффективность и долговечность при соблюдении рекомендованных условий эксплуатации, что подтверждает их инженерную надёжность.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВЦ 4-76 №12,5 ОБЩЕГО НАЗНАЧЕНИЯ

Обозначение вентилятора	ВЦ4-76-12,5	ВЦ4-76-12,5	ВЦ4-76-12,5	ВЦ4-76-12,5	ВЦ4-76-12,5	ВЦ4-76-12,5	ВЦ4-76-12,5
Исполнение	5	5	5	5	5	5	5
Тип электродвигателя	4АМУ, АИР	4АМУ, 5А	4АМУ, 5А	4АМУ, 5А	4АМУ, 5АМ	4АМУ, 5АМ	4АМУ, 5АМ
N_дв, кВт	18,5	22	30	37	45	55	75
n_дв, об/мин	1000	1000	1000	1000	1000	1000	1000
n_рк, об/мин	650	690	760	820	880	940	1040
Производительность ηmax, 10³м³/час	42,72	45,34	49,94	53,89	57,83	61,77	68,35
Производительность в рабочей зоне, 10³м³/час	21,10-62,12	22,40-65,94	24,67-72,63	26,61-78,36	28,56-84,09	30,51-89,83	33,76-99,38
Полное давление ηmax, Па	931	1049	1272	1481	1706	1947	2383
Полное давление в рабочей зоне, Па	1085-616	1223-694	1484-843	1727-981	1989-1130	2270-1289	2778-1578
Масса вентилятора, кг	1020	1085	1100	1156	1288	1325	1418

АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВЦ 4-76 №12,5 ИЗМЕРЕНЫ СО СТОРОНЫ НАГНЕТАНИЯ В РЕЖИМЕ МАКСИМАЛЬНОГО КПД

Условное обозначение	Частота вращения рабочего колеса, об/мин	Суммарный уровень звуковой мощности дБ, не более	Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц
Условное обозначение	Частота вращения рабочего колеса, об/мин	Суммарный уровень звуковой мощности дБ, не более	125	250	500	1000	2000	4000	8000
ВЦ 4-76 №12,5	650	99	89	97	92	86	83	78	76
ВЦ 4-76 №12,5	690	101	91	99	94	88	85	80	78
ВЦ 4-76 №12,5	760	103	93	101	96	90	87	82	80
ВЦ 4-76 №12,5	820	105	95	103	98	92	89	84	82
ВЦ 4-76 №12,5	880	106	97	105	100	94	91	86	84
ВЦ 4-76 №12,5	940	108	98	106	101	95	92	87	85
ВЦ 4-76 №12,5	1040	111	101	109	104	98	95	90	88
