ВЕНТИЛЯТОР РАДИАЛЬНЫЙ ВЫСОКОНАПОРНЫЙ ВЗРЫВОБЕЗОПАСНЫЙ АНТИКОРРОЗИОННЫЙ ВЦКИ1-1800/80-01: ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ПРИМЕНЕНИЕ
- ВЦКИ1-1800/80-01
В современном химическом и промышленном производстве безопасность, надежность и долговечность оборудования играют решающую роль. Высоконапорные радиальные вентиляторы, предназначенные для работы с агрессивными и потенциально взрывоопасными средами, требуют особого внимания при проектировании и эксплуатации. Вентилятор радиальный высоконапорный взрывобезопасный антикоррозионный ВЦКИ1-1800/80-01 производства «Укрвентсистемы» разработан с учетом этих требований и отвечает строгим нормам промышленной безопасности.

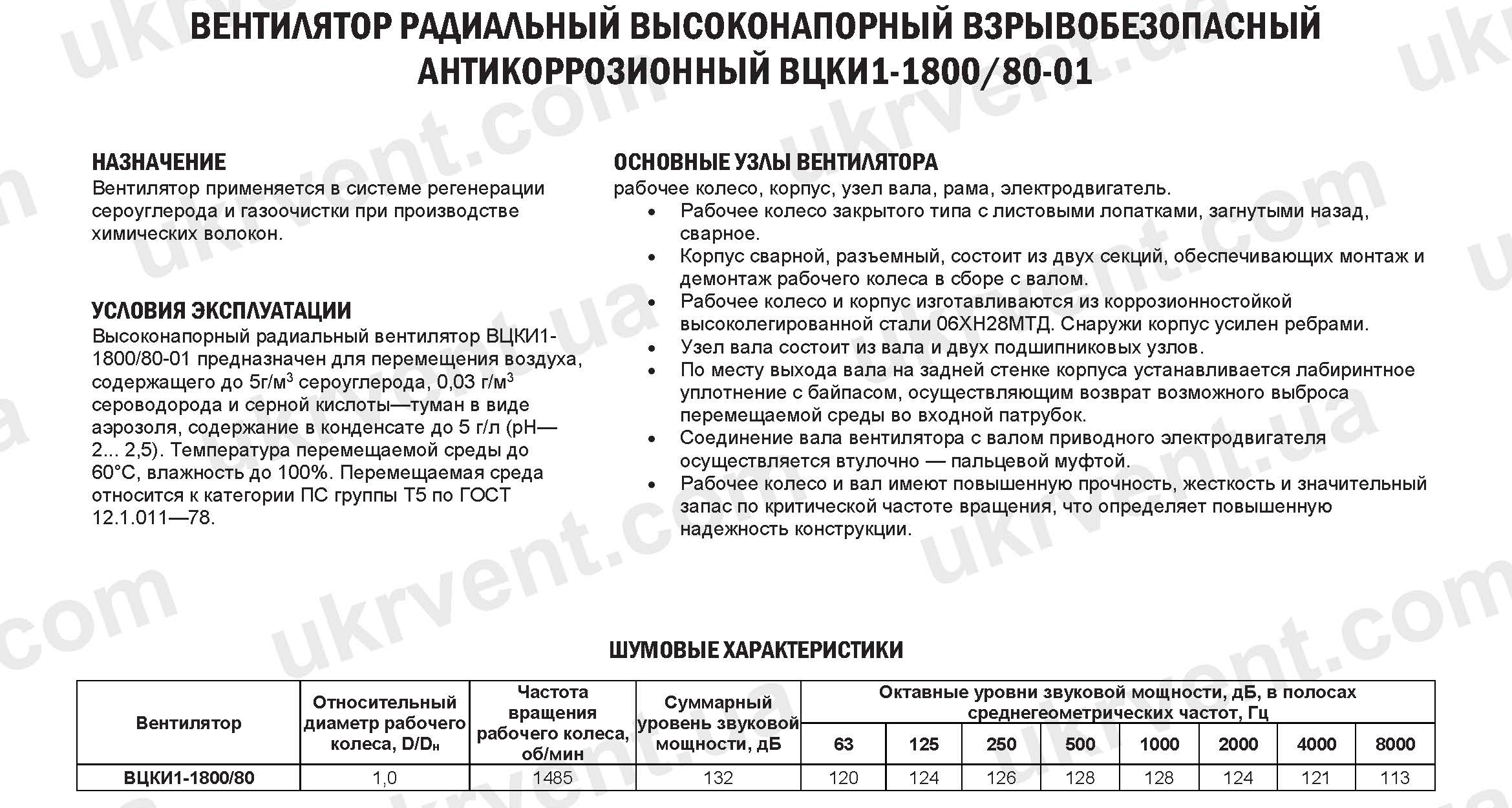

ОСНОВНОЕ НАЗНАЧЕНИЕ ВЕНТИЛЯТОРА РАДИАЛЬНОГО ВЫСОКОНАПОРНОГО ВЗРЫВОБЕЗОПАСНОГО АНТИКОРРОЗИОННОГО ВЦКИ1-1800/80-01
Вентилятор ВЦКИ1-1800/80-01 применяется в системах регенерации сероуглерода и газоочистки при производстве химических волокон. Он обеспечивает надежное перемещение воздуха, содержащего сероуглерод, сероводород и аэрозоль серной кислоты, поддерживая технологические процессы в безопасном и стабильном режиме. Конструкция вентилятора позволяет использовать его в средах с высокой коррозионной активностью, обеспечивая долговечность и надежность эксплуатации.
УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРА ВЗРЫВОБЕЗОПАСНОГО АНТИКОРРОЗИОННОГО ВЦКИ1-1800/80-01
Высоконапорный радиальный вентилятор ВЦКИ1-1800/80-01 предназначен для работы с воздухом, содержащим до 5 г/м³ сероуглерода, 0,03 г/м³ сероводорода и серной кислоты-туман в виде аэрозоля. Концентрация в конденсате может достигать 5 г/л при pH 2–2,5. Температура перемещаемой среды до 60 °C, влажность до 100 %. Среда относится к категории ПС группы Т5 по ГОСТ 12.1.011-78. Вентилятор обеспечивает надежную и безопасную работу в условиях высокой агрессивности среды и потенциальной взрывоопасности.
ВАРИАНТЫ ИЗГОТОВЛЕНИЯ ВЦКИ1-1800/80-01
Вентилятор ВЦКИ1-1800/80-01 может изготавливаться в различных вариантах в зависимости от требований технологического процесса. Основные узлы включают рабочее колесо закрытого типа с листовыми лопатками, сварное и загнутое назад, корпус из двух разъемных секций для упрощения монтажа и демонтажа рабочего колеса с валом, узел вала с двумя подшипниковыми опорами и электродвигатель с втулочно-пальцевой муфтой. Корпус и рабочее колесо изготавливаются из коррозионностойкой высоколегированной стали 06ХН28МТД, внешние стенки корпуса усилены ребрами для повышения жесткости.
ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ВЫСОКОНАПОРНОГО ВЗРЫВОБЕЗОПАСНОГО АНТИКОРРОЗИОННОГО ВЦКИ1-1800/80-01
| Вентилятор | Относительный диаметр рабочего колеса, D/Dн | Частота вращения рабочего колеса, об/мин | Суммарный уровень звуковой мощности, дБ | Октавные уровни звуковой мощности, дБ, в полосах среднегеометрических частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
| ВЦКИ1-1800/80 | 1,0 | 1485 | 132 | 120 | 124 | 126 | 128 | 128 | 124 | 121 | 113 |

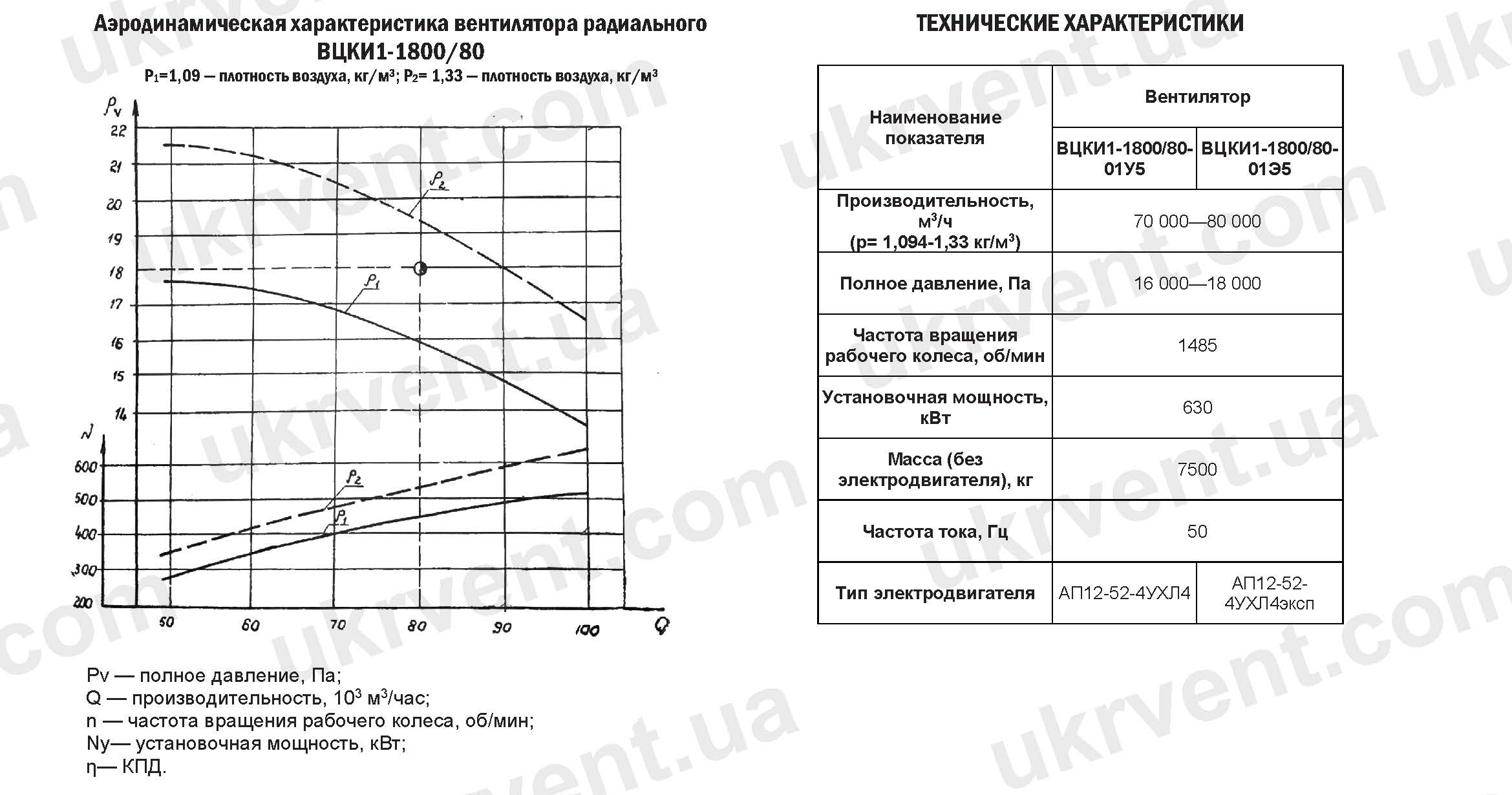

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ВЫСОКОНАПОРНОГО ВЗРЫВОБЕЗОПАСНОГО АНТИКОРРОЗИОННОГО ВЦКИ1-1800/80-01
| Вентилятор | Производительность, м3/ч (р= 1,094-1,33 кг/м3) | Полное давление, Па | Частота вращения рабочего колеса, об/мин | Установочная мощность, кВт | Масса (без электродвигателя), кг | Частота тока, Гц | Тип электродвигателя |
| ВЦКИ1-1800/80- 01У5 | 70 000-80 000 | 16 000-18 000 | 1485 | 630 | 7500 | 50 | АП12-52-4УХЛ4 |
| ВЦКИ1-1800/80- 01Э5 | 70 000-80 000 | 16 000-18 000 | 1485 | 630 | 7500 | 50 | АП12-52-4УХЛ4эксп |
ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРА РАДИАЛЬНОГО ВЫСОКОНАПОРНОГО ВЗРЫВОБЕЗОПАСНОГО АНТИКОРРОЗИОННОГО ВЦКИ1-1800/80-01
Конструкция вентилятора обеспечивает высокую прочность и жесткость рабочего колеса и вала, значительный запас по критической частоте вращения, что повышает надежность и безопасность эксплуатации. Лабиринтное уплотнение с байпасом на задней стенке корпуса предотвращает выброс перемещаемой среды во внешнюю среду. Разъемный корпус упрощает техническое обслуживание и замену узлов. Применение высоколегированной стали гарантирует антикоррозионную стойкость при работе с агрессивными химическими средами.
ЦЕНА И КУПИТЬ ВЕНТИЛЯТОРА АНТИКОРРОЗИОННОГО ВЦКИ1-1800/80-01
Стоимость вентилятора ВЦКИ1-1800/80-01 зависит от комплектации, мощности электродвигателя, типа исполнения рабочего колеса и дополнительных опций, таких как защитные покрытия или адаптация под конкретные технологические условия. Приобретение непосредственно у производителя «Укрвентсистемы» обеспечивает гарантию качества, возможность индивидуальной комплектации под технологический процесс и техническую поддержку. Производитель поставляет вентиляторы в готовом виде, с документацией и сертификатами соответствия промышленным стандартам.
Вентилятор радиальный высоконапорный взрывобезопасный антикоррозионный ВЦКИ1-1800/80-01 представляет собой надежное и долговечное решение для перемещения агрессивных и потенциально опасных сред в химической промышленности. Его конструктивные особенности обеспечивают высокую прочность, безопасную эксплуатацию и соответствие требованиям промбезопасности. Выбор данного оборудования позволяет поддерживать стабильный технологический процесс и минимизировать риски возникновения аварийных ситуаций.
