Центробежные вентиляторы двухстороннего всасывания ВДНХ2 производства Укрвентсистемы предназначены для надежной и эффективной подачи воздуха в топки стационарных паровых котлов с паропроизводительностью от 500 до 2650 т/ч. Оборудование спроектировано для эксплуатации в составе энергетических блоков, обеспечивая стабильную работу теплогенерирующего оборудования. Возможно использование вентиляторов ВДНХ2 в технологических установках, где требуется перемещение чистого воздуха.

Модель ВДН-36Х2 применяется для подачи воздуха в топки котлов производительностью 2500 т/ч под наддувом. Установка осуществляется попарно на котлы энергоблоков 800 МВт.

Модели ВДН-25Х2 и ВДН-25Х2-1 предназначены для обслуживания котлов производительностью 1000 т/ч в энергоблоках 300 МВт, также с установкой двух вентиляторов на один котел.

НАЗНАЧЕНИЕ ВЕНТИЛЯТОРОВ ВДНХ2

Центробежные вентиляторы двухстороннего всасывания ВДНХ2 применяются для подачи воздуха в топки паровых и водогрейных котлов. Основной задачей вентилятора является обеспечение оптимальных параметров воздушного потока, необходимых для полного и равномерного сгорания топлива. Благодаря своей конструкции, вентиляторы ВДНХ2 обеспечивают стабильный расход воздуха при минимальных потерях давления, повышая эффективность котельных агрегатов. Также вентиляторы могут применяться в производственных технологических линиях различных отраслей промышленности и использоваться как двухсторонние дымососы.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Вентиляторы ВДНХ2 рассчитаны на длительный непрерывный режим работы. Допускается эксплуатация как в закрытых помещениях, так и на открытом воздухе в условиях умеренного климата в соответствии с ГОСТ 15150-69 (исполнение У, категории размещения 1–4).

Минимальная температура для запуска оборудования — -30 °C.

Максимально допустимая температура воздуха на входе в корпус вентилятора — +100 °C.

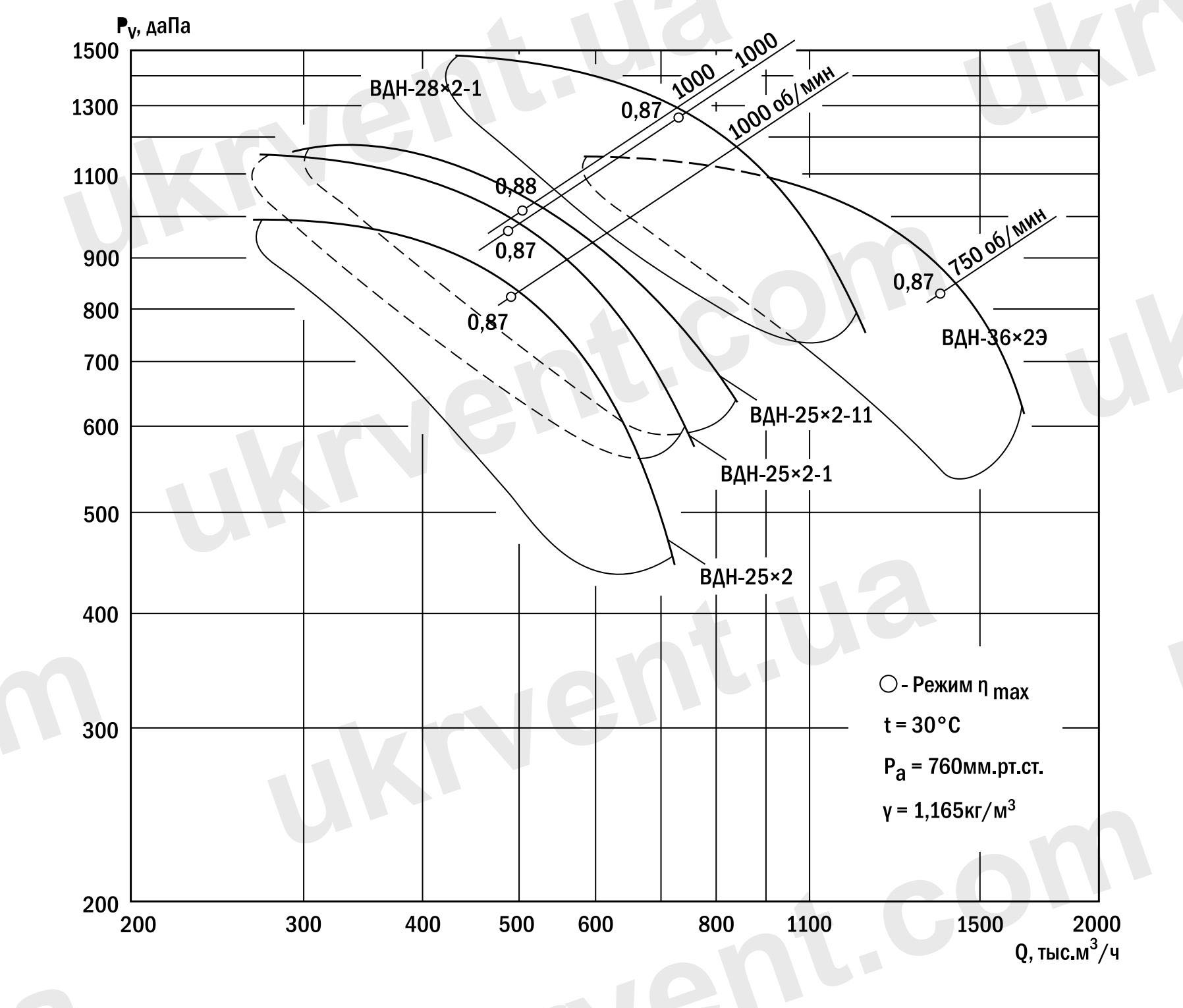

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

при барометрическом давлении 1013 гПа, температуре 30°С и плотности газов 11,65 кг/м3 на входе в вентилятор

НАПРАВЛЕНИЕ ВРАЩЕНИЯ

Вентиляторы изготавливаются в двух исполнениях по направлению вращения:

• Правое вращение — по часовой стрелке (если смотреть со стороны электродвигателя);
• Левое вращение — против часовой стрелки.

Наличие двух вариантов позволяет интегрировать вентилятор в различные системы с учетом конструктивных особенностей объекта.

УГЛЫ ПОВОРОТА КОРПУСА

Для упрощения монтажа корпус (улитка) вентилятора может поворачиваться на углы, кратные 45°, что обеспечивает гибкость при проектировании и компоновке вентиляционного оборудования в стесненных условиях.

ОСНОВНЫЕ УЗЛЫ ВЕНТИЛЯТОРА ВДНХ2

Конструкция вентилятора двухстороннего всасывания ВДНХ2 включает в себя следующие основные узлы:

• Рабочее колесо (с крыльчаткой и ступицей);
• Ходовая часть (вал, подшипниковые корпуса, подшипники скольжения, муфта);
• Улитка вентилятора,
• Всасывающие карманы (левый и правый);
• Всасывающие воронки (левая и правая);
• Осевая направляющая аппаратура (левый и правый аппараты);
• Опоры и подставки.

Рабочее колесо — сварная конструкция с крыльчаткой из профилированных назад загнутых лопаток (у моделей типа ВДН-28х2-0,62Ф применяются листовые назад загнутые лопатки). Такая геометрия лопаток обеспечивает высокую производительность при сохранении устойчивости к нагрузкам.

Ходовая часть оснащена двумя подшипниковыми узлами с подшипниками скольжения, смонтированными на прочном валу и соединенными с электродвигателем посредством муфты.

Улитка и всасывающие карманы изготовлены из высококачественной профильной и листовой стали методом сварки, что гарантирует герметичность и устойчивость конструкции при длительной эксплуатации.

РЕГУЛИРОВКА ПРОИЗВОДИТЕЛЬНОСТИ

Контроль рабочего режима осуществляется посредством осевых направляющих аппаратов, установленных на входе в вентилятор. Лопатки аппарата могут поворачиваться от 0° до 90°, обеспечивая регулирование объема подаваемого воздуха. При угле 0° отверстие полностью открыто, при увеличении угла лопатки направляют поток в сторону вращения крыльчатки, тем самым плавно снижая производительность и создаваемое давление.

МОНТАЖ И ФУНДАМЕНТ

Для установки вентилятора требуется предварительное проектирование и возведение капитального фундамента, способного выдерживать статическую и динамическую нагрузку от оборудования. При монтаже учитываются вибрационные характеристики и необходимость удобного доступа к узлам для технического обслуживания.

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ ВДНХ2

• Высокая надежность при продолжительной работе
• Оптимизированный расход воздуха
• Простота обслуживания и ремонта
• Возможность регулировки параметров потока
• Надежная конструкция с повышенным сроком службы
• Универсальность применения в различных отраслях

Центробежные вентиляторы двухстороннего всасывания ВДНХ2 производства Укрвентсистемы — это надежное решение для предприятий энергетики, металлургии и других отраслей промышленности, где требуется подача чистого воздуха в условиях высокой температуры и нагрузки. Конструкция вентилятора учитывает требования к устойчивости, эффективности и адаптивности при монтаже и эксплуатации.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВДНХ2

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 30^оС, плотности газов 1,165 кг/м³

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ВЕНТИЛЯТОРОВ ТИПА ВДНХ2

*Размеры даны справочно

*Размеры даны справочно
