Вентиляторы ВМ-20А

Мельничные вентиляторы ВМ-20АК одностороннего всасывания — это специализированное оборудование, разработанное для транспортировки угольной пыли в системах пылеприготовления топливных котлов, работающих на твёрдом топливе. Вентиляторы данной модели применяются в энергетике, промышленной теплоэнергетике и на предприятиях, эксплуатирующих твердотопливные котельные агрегаты. ВМ-20АК сочетают в себе прочную конструкцию, термостойкость и высокую устойчивость к абразивному износу, что делает их эффективными в тяжёлых эксплуатационных условиях.

Вентиляторы ВМ-20АК предназначены для создания устойчивого воздушного потока, способного транспортировать пылевоздушную смесь по пневмосетям пылеприготовительных установок. Основное применение — подача угольной пыли к горелочным устройствам котлов. Конструкция вентилятора оптимизирована под условия повышенного абразивного износа, термической нагрузки и нестабильных параметров рабочей среды.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ ВМ-20АК

Мельничный вентилятор ВМ-20АК состоит из следующих основных узлов:

Рабочее колесо.
Спиральный корпус (улитка).
Всасывающий патрубок.
Рама.
Ходовая часть.

МОДИФИКАЦИИ И ОБОЗНАЧЕНИЕ ВМ-20АК

Вентиляторы ВМ-20АК выпускаются в нескольких модификациях:

ВМ-К — модель с современными подшипниковыми узлами, работающими на консистентной смазке, обеспечивающими надёжную эксплуатацию при высоких температурах;
ВМ-А — индекс по аэродинамической схеме;

ВМ-20АК УСЛОВИЯ ЭКСПЛУАТАЦИИ

Вентиляторы ВМ-20АК соответствуют климатическому исполнению У и Т по ГОСТ 15150-69. Категория размещения — 1 (эксплуатация возможна как в закрытых помещениях, так и на открытых площадках). Конструкция адаптирована к суровым условиям эксплуатации:

Температура запуска — от -30 °С;
Температура пылевоздушной смеси на входе — до +80 °С;
Абразивность среды — высокая, допускается содержание твёрдых частиц в транспортируемой смеси.

ВМ-20АК НАПРАВЛЕНИЕ ВРАЩЕНИЯ

Определяется со стороны электродвигателя:

Правое исполнение — корпусная улитка ориентирована по часовой стрелке;
Левое исполнение — корпусная улитка ориентирована против часовой стрелки.

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ ВМ-20АК ОТ УКРВЕНТСИСТЕМЫ

Повышенная износостойкость — конструкция адаптирована к работе в абразивной пылевой среде;
Термостойкость — надёжная эксплуатация при высоких температурах;
Модульность и ремонтопригодность — возможность оперативной замены ключевых узлов;
Соответствие ГОСТ и ТУ — сертифицированное промышленное оборудование.

Укрвентсистемы осуществляет полный цикл производства вентиляторов ВМ-20АК — от проектирования до отгрузки. Изготовление возможно как по типовым, так и по индивидуальным техническим заданиям.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВМ-20АК

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 70°С, плотности газов 1,029 кг/м3

Тип вентилятора	ВМ-20АК
Тип лопаток	Назад загнутые
Допустимая запыленность, г/м³	80
Производительность, Q, тыс. м³/ч	150
Полное давление, Pv, Па	12645
Полное давление, Pv, кгс/м²	1289
Максимальный КПД, ηmax, %	82
Частота вращения n, об/мин	1500
Масса, кг	4170

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МЕЛЬНИЧНЫХ ВЕНТИЛЯТОРОВ ВМ-20АК *

Исполнение 2 Группа присоединительных размеров, мм

Тип машины	Разворот, φск°	a	a1	b	b1	d	d1	n	n1	s	s1
ВМ-20АК	0	600	680	1058	1138	1210	1280	24	24	18	18
	60	600	680	1058	1138	1210	1280	24	24	18	18
	90	600	680	1058	1138	1210	1280	24	24	18	18
	150	600	680	1058	1138	1210	1280	24	24	18	18

Группа габаритных размеров, мм

Тип машины	Разворот, φск°	B	B1	D	H	H1	H2	H3	L	L1
ВМ-20АК	0	3444	1271	2000	2837	1210	867	700	2383	524
	60	3444	1271	2000	2837	1210	1200	700	2383	524
	90	3444	1271	2000	2837	1210	1200	700	2383	524
	150	3444	1271	2000	2837	1210	1200	700	2383	524

Группа установочных размеров, мм

Тип машины	Разворот, φск°	c	c1	c2	c3	f	f1	f2
ВМ-20АК	0	390	390	464	830	915	1635	1250
	60	390	390	464	830	1527	1225	1250
	90	390	390	464	830	1425	1140	1250
	150	390	390	464	830	1210	940	1250

*Размеры даны справочно

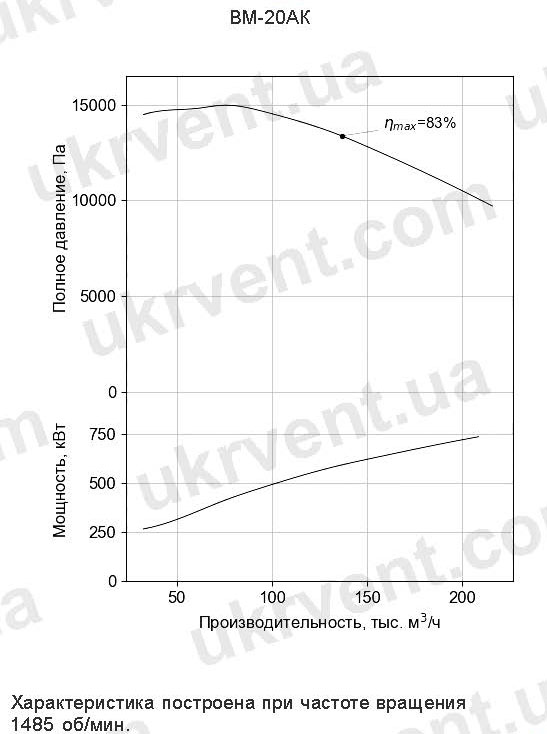

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

при барометрическом давлении 1013 гПа, температуре 70°С, плотности газов 1,029 кг/м³ на входе в вентилятор

Вентиляторы мельничные ВМ-20А

Вентиляторный завод «Укрвентсистемы» выпускает центробежные мельничные вентиляторы одностороннего всасывания ВМ-20А

Вентиляторы ВМ-20А: Назначение и область применения

Центробежные вентиляторы одностороннего всас%1вания ВМ-20А предназначены для пневматической транспортировки различных аэросмесей.

Мельничными вентиляторами ВМ-20А комплектуются технологические линии по производству металла на предприятиях черной и цветной металлургии, а также системы пылеприготовления паровых стационарных котлов различной паропроизводительности при размалывании твердых невзрывоопасных топлив в барабанно-шаровых мельницах.

Допускается работа вентиляторов ВМ при запыленности перемещаемой аэросмеси твердыми частицами не более 80 г/м³, не отличающимися по абразивности и склонности к налипанию на лопатки рабочих колес от частиц угольной пыли.

Применение вентиляторов ВМ-20А в технологических линиях других отраслей народного хозяйства подлежит специальному согласованию.

Вентиляторы ВМ-20А могут эксплуатироваться в помещениях и на открытом воздухе (климатическое исполнение У и Т, категория размещения 1, ГОСТ 15150-69).

Пуск вентиляторов ВМ разрешается при температуре в улитке не ниже -30°С; максимально допустимая температура перемещаемой аэросмеси на входе в вентиляторы не должна превышать + 70° С.

При выборе мельничного вентилятора можно руководствоваться основными техническими данными, приведенными в таблице 1.

Технические характеристики вентилятора ВМ-20А

Таблица 1.Техническая характеристика вентиляторов ВМ-20А

Характеристика	ВМ-20А
Диаметр рабочего колеса, мм	2000
Маховый момент ротора, кгс∙м²	1530
Частота вращения, об/мин	1500
Аэродинамические параметры при плотности перемещаемой среды на входе в вентилятор 1,029 кг/м³
Производительность 10³ м³/ч	150
Полное давление, даПа	1290
Мощность на валу, кВт	643
Номинальная частота вращения, об/мин	1480
Максимальный КПД %	82
Габаритные размеры при ψ=90° (без электродвигателя), мм
длина	2598
ширина	3374
высота	2837
Масса (без электродвигателя), т	4,17

Конструкция вентилятора ВМ-20А

Краткое описание конструкции центробежного мельничного вентилятора одностороннего всасывания ВМ-20А (Рис 1).

Рис.1 Вентилятор мельничный ВМ-20А

Основными узлами вентиляторов мельничных ВМ ( Рис.1) являются:

I- узел уплотнения
II- узел входа в рабочее колесо
1-ходовая часть,
2- улитка,
3-рабочее колесо вентилятора,
4-входной патрубок
5-опорные конштейны
6-конфузор
7-уплотнительное кольцо
8-рама ходовой части

Рабочее колесо вентилятора ВМ-20А, изготовляемого Вентиляторный завод “Укрвентсистемы “, состоит из крыльчатки и ступицы. Крыльчатка вентилятора представляет собой сварную конструкцию, состоящую из 10 листовых загнутых назад рабочих лопаток, расположенных между основным и коническим покрывающим дисками. Рабочие лопатки крыльчатки и покрывающий диск – штампованные.

Ступица из стального литья прикрепляется к основному диску крыльчатки с помощью сварки. Крыльчатка в сборе со ступицей крепится на валу ходовой части с помощью шпонки, стопорной шайбы и гайки, наворачиваемой на конец вала.

Вентиляторный завод “Укрвентсистемы” производит статическую и динамическую балансировку рабочих колес мельничных вентиляторов ВМ-20А . При этом класс точности балансировки 4, согласно ГОСТ 22061-76 .

Ходовые части вентиляторов состоят из кованых валов, подшипников качения, расположенных в общих корпусах, имеющих горизонтальный разъем, и упругих втулочно-пальцевых муфт, соединяющих вал машин непосредственно с валом электродвигателей. Подшипник, расположенный со стороны электродвигателя, является опорно-упорным (радиально-упорный сдвоенный шарикоподшипник), с противоположной стороны – опорным (радиально-опорные роликоподшипники). Для удобства ремонта предусмотрена возможность демонтажа подшипников в сторону муфты, т. е. без снятия с вала рабочего колеса. Общие корпуса, отлитые из чугуна, исключают коробление в процессе эксплуатации и уменьшают вибрацию.

Системы смазки и водяного охлаждения подшипников, а также эксплуатационного контроля температуры их корпусов аналогичны применяемым в конструкции ходовых частей, рассмотренных в разделе “Тягодутьевые аппараты Дымососы ДН-17 и ДН-15”. Для вентиляторов ВМ-20А , расход воды в системе водяного охлаждения должен составлять не менее 0,7 м³/ч. Температура воды на входе в змеевик не должна превышать +25°С. Максимально допустимая установившаяся температура корпусов подшипников ходовых частей в рабочих условиях не должна превышать +70°С. Улитки вентиляторов ВМ-20А, Вентиляторный завод “Укрвентсистемы ” изготавливает сварными из листовой и профильной стали.

Для обеспечения необходимой жесткости торцевые стенки улиток усиливаются оребрением полос. Для выема ротора на улитках вентиляторов ВМ-20А предусмотрены съемные части, место расположения которых определяется углом разворота улитки (см. рис 1)

Для предотвращеня прорыва перемещаемой аэросмеси в окружающую атмосферу в месте прохода вала ходовой части через торцевую стенку улиток вентиляторов, расположенную между рабочим колесом лесом и корпусом подшпнинков, предусмотрнено уплотнение. Конструктивно уплотнение выполнено в виде плавающего сальника с набивкой из асбестового шнура типа АПР (ГОСТ 5182-77), компенсирующего тепловые расширения улиток.

Вентиляторы ВМ-20А поставляются с окончательно приваренными к обечайке и торцевым стенкам улиток четырьмя опорными кронштейнами, место расположения которых определяется требуемым разворотом улиток машин. Вентиляторный завод “Укрвентсистемы” выпускает: вентиляторы ВМ-20А с углом разворота улитки φ= 60°, 90°, 150°.

Всасывающий патрубок вентиляторов ВМ-20А состоит из конфузора, имеющего в меридиональном сечении профиль усечённого конуса и уплотнительного кольца. Конфузор свальцован из листовой стали и имеет два фланца – во входном сечении (для присоединения к тракту всасывания) и в промежуточном (для присоединения конфузора к передней торцевой стенке улитки); уплотнительное кольцо, выполненное точением, приваривается встык к кромке в выходном сечении конфузора. Всасывающий патрубок в сборе присоединяется к улитке с помощью болтов, для чего в торцевых стенках улиток предусмотрены резьбовые отверстия.

В процессе эксплуатации, конструкция всасывающего патрубка вентилятора ВМ-20А обеспечивает стабильность требуемых осевого и радиального зазоров, между внешней поверхностью выточки уплотнительного кольца и внутренней поверхностью воротника. Стабильность указанных зазоров в процессе эксплуатации машин данного типа (с листовыми лопатками рабочих колес) обеспечивает получение номинальных аэродинамических параметров вентиляторов.

Вентиляторы ВМне имеют специальных органов регулирования производительности и развиваемого полного давления. При необходимости регулирования машин потребитель изготовляет и устанавливает в тракте шиберное устройство (заслонку). Заслонку желательно иметь на всасывающем участке тракта.

Рама ходовой части вентилятора ВМ-20А представляет собой сварную конструкцию из листовой и профильной стали Корпус ходовой части и ограждение муфты монтируются на раме с помощью болтов; рама притягивается к общему фундаменту фундаментными болтами. План расположения фундаментных болтов вентилятора ВМ-20А левого и правого направлений приведен на рис 2

Рис.2 План расположения фундаментных болтов вентилятора ВМ-20А

Производительность вентиляторов, полное давление, мощность на валу вентиляторов, КПД вентиляторов определяются при различных режимах работы по аэродинамическим характеристикам.

Аэродинамические характеристики вентилятора ВМ-20А (рис.3)

Рис.3 Аэродинамические характеристики вентилятора ВМ-20А Таблица 2Привод вентиляторов осуществляется от электродвигателя (табл.2).

Обозначение вентилятора	Тип комплектующего электродвигателя	Установленная мощность, кВт	Напряжение питающей сети, В	Частота вращения, об/мин
ВМ-20А	ДАЗО -450У-4У1	800	6000	1500

В комплект поставки вентиляторов ВМ-20А входят сборочные единицы и изделия:

ходовая часть с рабочим колесом и рамой
улитка с входным патрубком
электродвигатель привод
