ПРОМЫШЛЕННЫЕ ОСЕВЫЕ ВЕНТИЛЯТОРЫ ВО65-100 №5,6 И ВО65-100 №7,1 ПРОИЗВОДСТВА УКРВЕНТСИСТЕМЫ

Вентиляторы ВО-46-130 №4-12,5

Вентилятор ВО27-188, ВО34-161, ВО42-140, ВО56-118, ВО65-100
Вентилятор ВО 27-188 №9-11,2
Вентилятор ВО 34-161 №5-12,5
Вентилятор ВО 42-140 №4,5-11,2
Вентилятор ВО 56-118 №4-12,5
Вентилятор ВО 65-100 №5,6-7,1

Промышленные осевые вентиляторы ВО65-100 №5,6 и ВО65-100 №7,1 от компании “Укрвентсистемы” представляют собой надежное и высокоэффективное оборудование для обеспечения вентиляции и перемещения газовоздушных смесей в различных производственных и технологических процессах. Их конструкция, технические характеристики и варианты изготовления позволяют применять вентиляторы в самых сложных условиях эксплуатации.

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ ВЕНТИЛЯТОРОВ ВО65-100 №5,6 и ВО65-100 №7,1

В зависимости от требований эксплуатации вентиляторы ВО могут быть изготовлены из различных материалов:

Углеродистая сталь – стандартное исполнение, обеспечивающее прочность и долговечность.
Нержавеющая сталь – для эксплуатации в агрессивных средах.
Разнородные металлы – для специальных условий работы.
Алюминиевые сплавы – сниженная масса конструкции, антикоррозийные свойства.
Титановые сплавы – для работы в условиях высоких температур и агрессивных сред.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ВО65-100 №5,6 и ВО65-100 №7,1

Осевые вентиляторы ВО65-100 №5,6 и ВО65-100 №7,1 выполнены по конструктивной схеме ВО «К+СА»:

Корпус – сварная конструкция из листового металла, состоящая из обечайки, спрямляющего аппарата и двух фланцев. Фланцы предназначены для крепления вентилятора к воздуховодам, а спрямляющий аппарат включает 17 лопаток для стабилизации воздушного потока.
Рабочее колесо – сварная конструкция с 12 лопатками, состоящая из обечайки, двух дисков, ступицы и лопаток. Устанавливается непосредственно на вал электродвигателя.
Коллектор – сварная конструкция, включающая обечайку, два фланца и кок, закрепленный со стороны входа воздушного потока.

Угол установки лопаток рабочего колеса регулируется в пределах от -10° до +10° с шагом 5°, что позволяет адаптировать вентилятор к разным условиям эксплуатации.

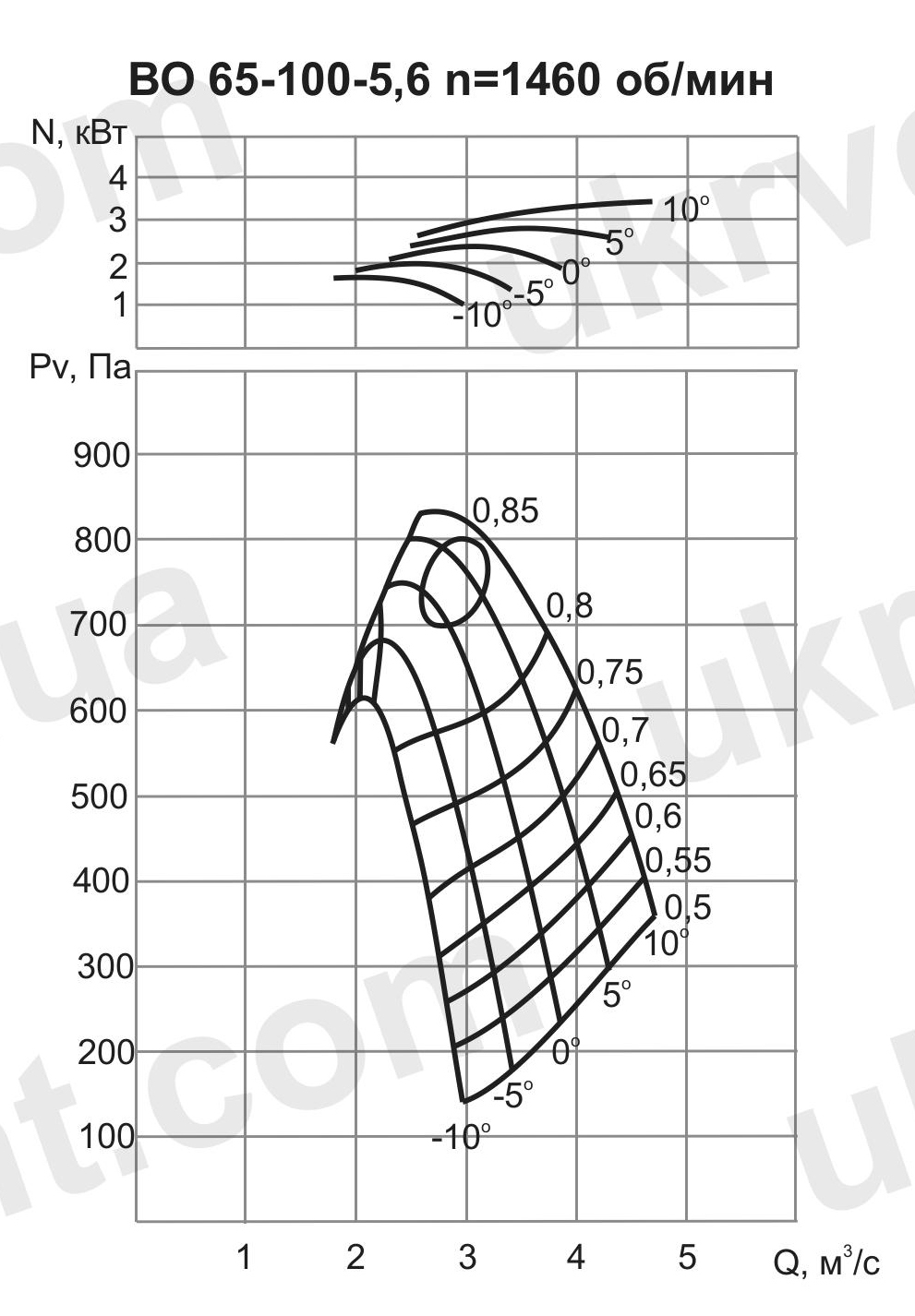

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВО 65-100 №5,6

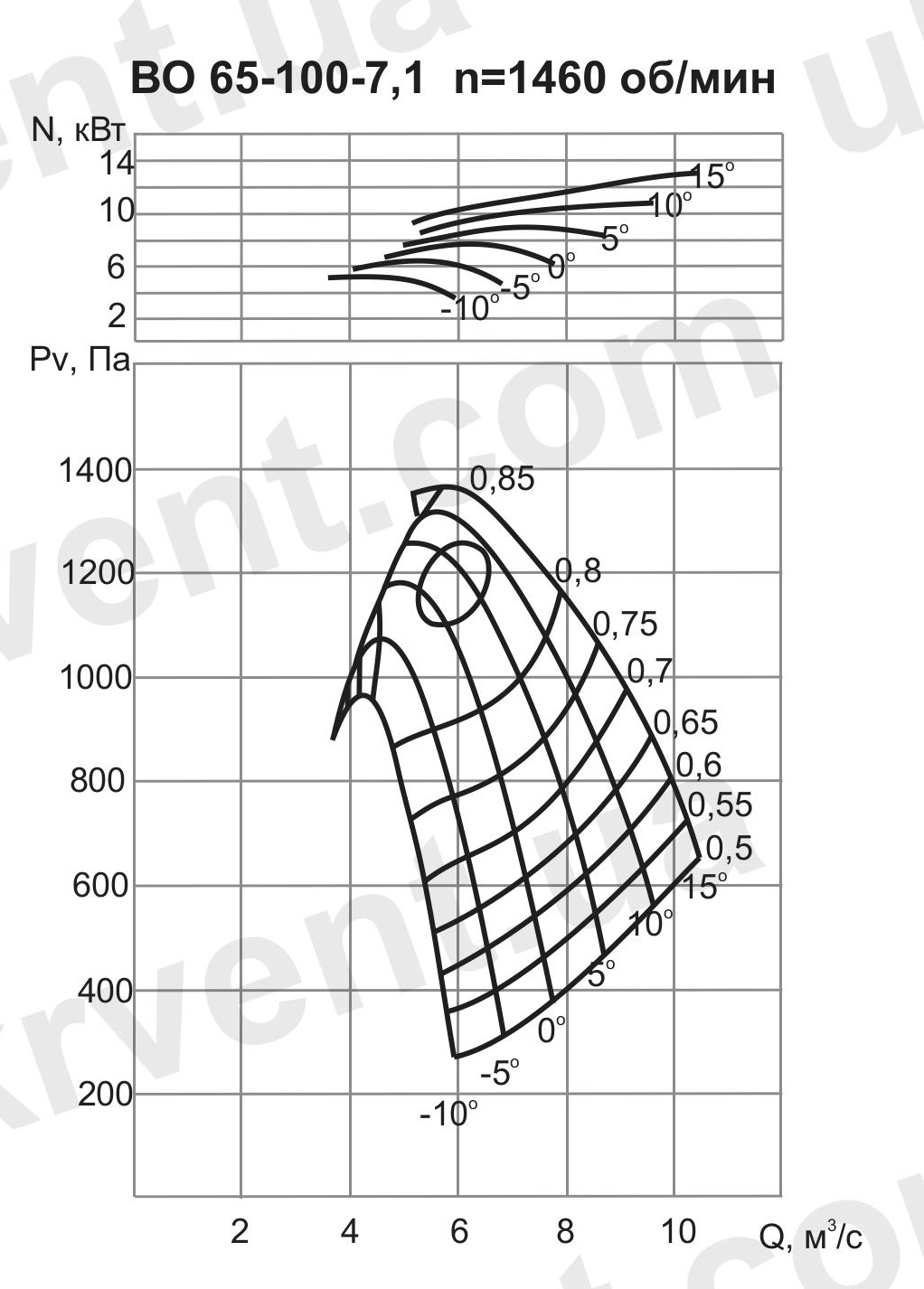

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВО 65-100 №7,1

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО65-100 №5,6

Угол поворота лопаток	-10	-5	0	5	10
Тип электродвигателя	4АМУ, 5А	4АМУ, 5А	4АМУ, 5А	4АМУ, 5А	4АМУ, 5А
Мощность электродвигателя Nдв, кВт	2,2	2,2	3	3	4
Частота вращения электродвигателя nдв, об/мин	1500	1500	1500	1500	1500
Производительность ηmax, 10³м³/час	2,23	2,47	2,73	3,01	3,2
Производительность в рабочей зоне, 10³м³/час	1,77-2,82	2,01-3,25	2,28-3,71	2,47-4,19	2,55-4,67
Полное давление ηmax, Па	594	657	723	762	795
Полное давление в рабочей зоне, Па	615-252	681-284	749-314	800-346	834-377

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО65-100 №7,1

Угол поворота лопаток	-10	-5	0	5	10	15
Тип электродвигателя	4АМУ, 5А	4АМУ, 5А	4АМУ, 5А	4АМУ, 5А	4АМУ, 5А	4АМУ, 5А
Мощность электродвигателя Nдв, кВт	5,5	7,5	7,5	11	11	15
Частота вращения электродвигателя nдв, об/мин	1500	1500	1500	1500	1500	1500
Производительность ηmax, 10³м³/час	4,51	5,01	5,54	6,13	6,56	6,81
Производительность в рабочей зоне, 10³м³/час	3,57-5,71	4,07-6,59	4,62-7,55	5,03-8,54	5,22-9,52	5,14-10,49
Полное давление ηmax, Па	934	1033	1137	1199	1250	1301
Полное давление в рабочей зоне, Па	967-391	1071-440	1177-489	1257-540	1311-590	1368-641

ГАБАРИТНЫЕ РАЗМЕРЫ ВЕНТИЛЯТОРА ВО 56-118 №5,6-7,1

Условное обозначение	Ød, мм	Ød1, мм	ØD, мм	ØD1, мм	L1, мм	L2, мм	h, мм
Вентилятор осевой ВО 65 -100-5,6	560	596	735	706	430	600	430
Вентилятор осевой ВО 65 -100-7,1	710	750	910	885	745	380	520

НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ ВО65-100 №5,6 и ВО65-100 №7,1

Осевые вентиляторы ВО предназначены для перемещения газовоздушных смесей с температурой от -40°С до +40°С, не содержащих липких веществ, волокнистых материалов и твердых примесей в концентрации не более 0,01 г/м³.

Основные области применения:

Системы воздушного отопления промышленных объектов;
Приточная и вытяжная вентиляция в производственных и общественных зданиях;
Технологические установки, требующие надежного перемещения воздушных масс.

Компания “Укрвентсистемы” предлагает на базе вентиляторов ВО готовые вертикальные вентиляционные установки для приточной и вытяжной вентиляции. Их конструкция включает:

Вентилятор;
Обратный клапан;
Стакан;
Зонт или защитную сетку.

Схемы установки

Приточная вентиляция – направляет очищенный воздух в помещение.
Вытяжная вентиляция – удаляет отработанный воздух, поддерживая оптимальные условия труда.

Осевые вентиляторы ВО65-100 №5,6 и ВО65-100 №7,1 от “Укрвентсистемы” – это надежное оборудование, обеспечивающее высокую эффективность вентиляционных систем. Широкий выбор материалов и вариативность конструкции позволяют использовать данные вентиляторы в самых различных сферах промышленности, гарантируя бесперебойную работу и долговечность эксплуатации.
