ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ ДЛЯ ЗЕРНОСУШИЛОК В-Ц4-76-10Ж: ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ЭКСПЛУАТАЦИОННЫЕ ОСОБЕННОСТИ
- Вентилятор жаростойкий ВЦ 4-76 №10Ж
Вентиляторы В-Ц4-76-10Ж производства «Укрвентсистемы» предназначены для применения в зерносушильных комплексах, обеспечивая надежное и стабильное перемещение теплоносителя. Данный тип оборудования широко используется в технологических линиях по осушке зерна, обеспечивая необходимый поток воздуха для поддержания оптимальных условий сушки. Конструкция вентиляторов соответствует стандартам надежности и долговечности, установленным ГОСТ и промышленными требованиями.

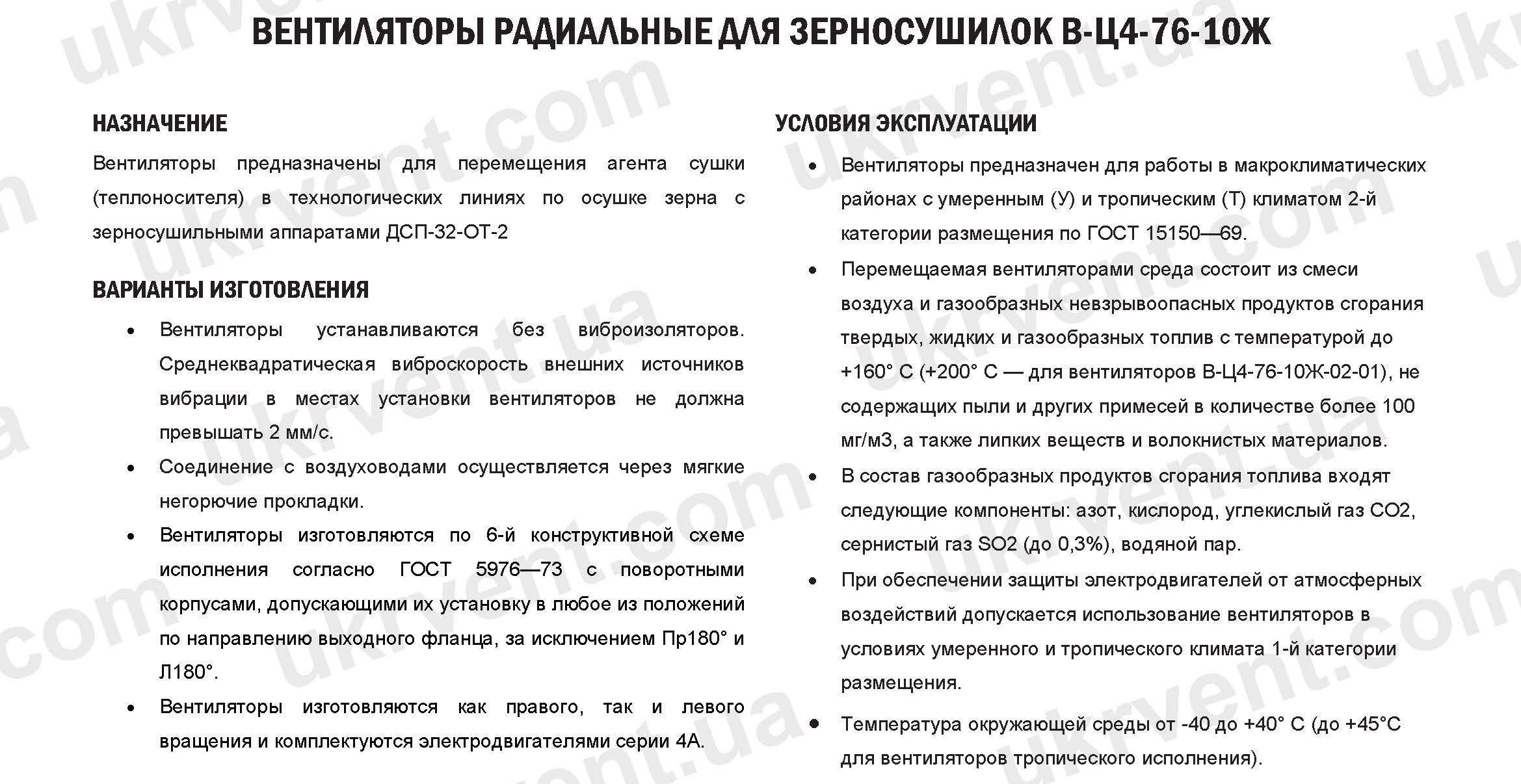

ОСНОВНОЕ НАЗНАЧЕНИЕ ВЕНТИЛЯТОРА РАДИАЛЬНОГО ДЛЯ ЗЕРНОСУШИЛОК В-Ц4-76-10Ж
Вентиляторы В-Ц4-76-10Ж предназначены для перемещения агента сушки (теплоносителя) в линиях осушки зерна с зерносушильными аппаратами ДСП-32-ОТ-2. Они обеспечивают стабильный поток воздуха через сушильные камеры, способствуя равномерному высушиванию зерновой массы. Применение данных вентиляторов позволяет поддерживать требуемую температуру и скорость потока, что критично для сохранения качества зерна и предотвращения его перегрева.
УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРА РАДИАЛЬНОГО В-Ц4-76-10Ж
Вентиляторы В-Ц4-76-10Ж предназначены для эксплуатации в макроклиматических районах с умеренным (У) и тропическим (Т) климатом, относящихся ко 2-й категории размещения по ГОСТ 15150—69. Они рассчитаны на работу с воздухом и газообразными невзрывоопасными продуктами сгорания твердых, жидких и газообразных топлив при температуре до +160°С. Для модификации В-Ц4-76-10Ж-02-01 допустимая температура перемещаемой среды повышена до +200°С.
При эксплуатации необходимо исключать попадание пыли свыше 100 мг/м³, липких веществ и волокнистых материалов. Газовая смесь может содержать азот, кислород, углекислый газ СО₂, сернистый газ SO₂ (до 0,3%) и водяной пар. При дополнительной защите электродвигателей вентиляторы могут применяться в 1-й категории размещения. Температура окружающей среды должна находиться в диапазоне от -40 до +40°С, для тропического исполнения — до +45°С.
ВАРИАНТЫ ИЗГОТОВЛЕНИЯ В-Ц4-76-10Ж
Вентиляторы устанавливаются без виброизоляторов. Допустимая среднеквадратическая виброскорость внешних источников вибрации в местах установки не должна превышать 2 мм/с. Соединение с воздуховодами производится через мягкие негорючие прокладки, что снижает передачу вибрации на конструкцию здания.
Изготовление осуществляется по 6-й конструктивной схеме ГОСТ 5976—73 с поворотными корпусами, допускающими установку в любом положении по направлению выходного фланца, за исключением Пр180° и Л180°. Возможна комплектация вентиляторов как правого, так и левого вращения с электродвигателями серии 4А. Направление вращения определяется со стороны всасывания: по часовой стрелке — правое, против часовой — левое.

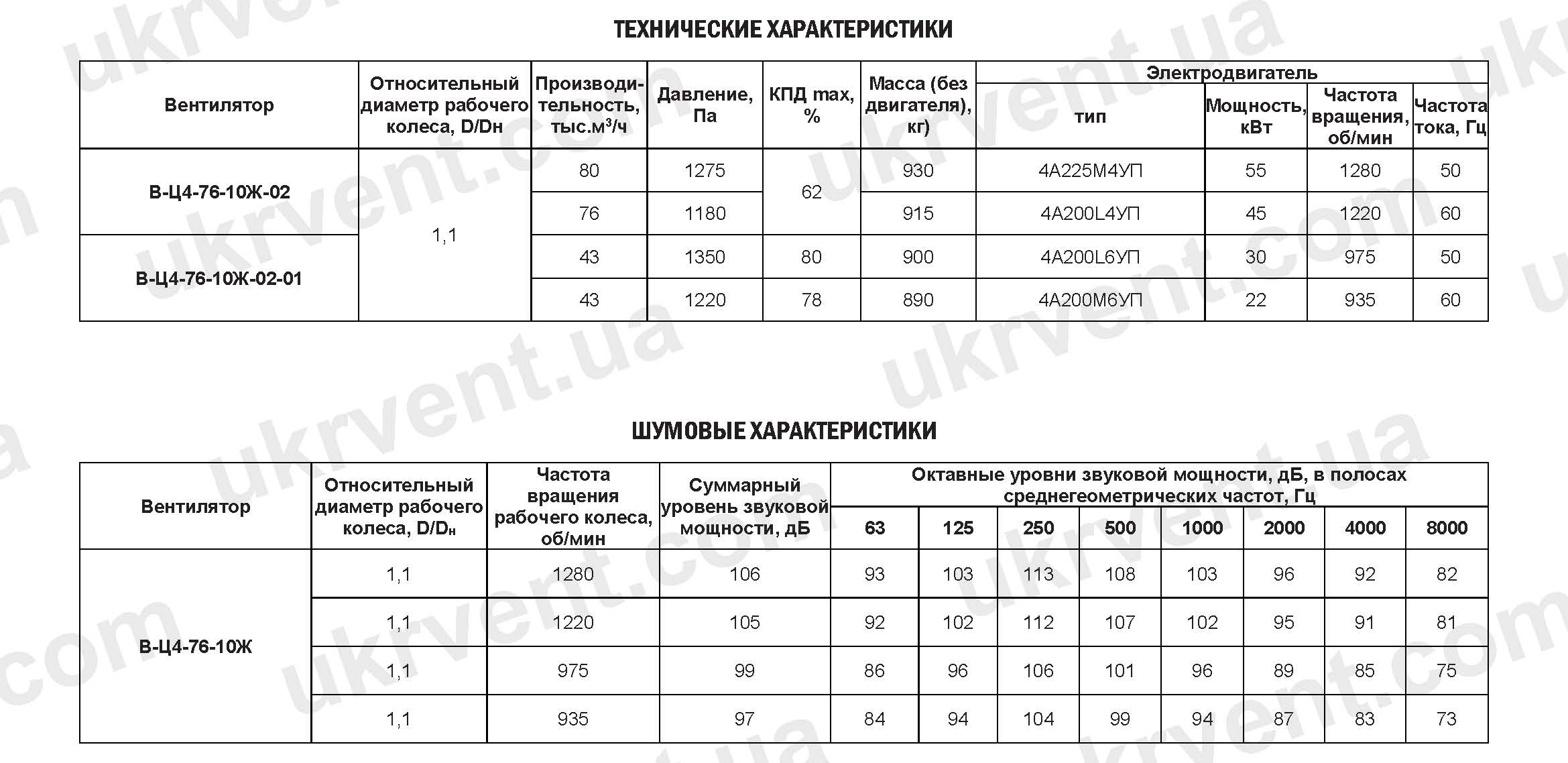

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ДЛЯ ЗЕРНОСУШИЛОК В-Ц4-76-10Ж
| Вентилятор | Относительный диаметр рабочего колеса, D/Dн | Производительность, тыс.м3/ч | Давление, Па | КПД max, % | Масса (без двигателя), кг) | Тип электродвигателя | Мощность электродвигателя, кВт | Частота вращения электродвигателя, об/мин | Частота тока электродвигателя, Гц |
| В-Ц4-76-10Ж-02 | 1,1 | 80 | 1275 | 62 | 930 | 4А225М4УП | 55 | 1280 | 50 |
| В-Ц4-76-10Ж-02 | 1,1 | 76 | 1180 | 62 | 915 | 4А200L4УП | 45 | 1220 | 60 |
| В-Ц4-76-10Ж-02-01 | 1,1 | 43 | 1350 | 80 | 900 | 4А200L6УП | 30 | 975 | 50 |
| В-Ц4-76-10Ж-02-01 | 1,1 | 43 | 1220 | 78 | 890 | 4А200М6УП | 22 | 935 | 60 |
ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ДЛЯ ЗЕРНОСУШИЛОК В-Ц4-76-10Ж
| Вентилятор | Относительный диаметр рабочего колеса, D/Dн | Частота вращения рабочего колеса, об/мин | Суммарный уровень звуковой мощности, дБ | Октавные уровни звуковой мощности, дБ, в полосах среднегеометрических частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
| В-Ц4-76-10Ж | 1,1 | 1280 | 106 | 93 | 103 | 113 | 108 | 103 | 96 | 92 | 82 |
| В-Ц4-76-10Ж | 1,1 | 1220 | 105 | 92 | 102 | 112 | 107 | 102 | 95 | 91 | 81 |
| В-Ц4-76-10Ж | 1,1 | 975 | 99 | 86 | 96 | 106 | 101 | 96 | 89 | 85 | 75 |
| В-Ц4-76-10Ж | 1,1 | 935 | 97 | 84 | 94 | 104 | 99 | 94 | 87 | 83 | 73 |
ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРА В-Ц4-76-10Ж
- Универсальность установки — поворотные корпуса позволяют монтировать вентилятор в любом положении, что облегчает интеграцию в существующие линии.
- Надежность и долговечность — конструкция разработана с учетом вибрационных нагрузок и климатических особенностей эксплуатации.
- Совместимость с оборудованием зерносушилок — оптимизирован для работы с аппаратами ДСП-32-ОТ-2, обеспечивая эффективный поток теплоносителя.
- Различные варианты вращения — правое и левое вращение позволяет гибко подстраивать вентилятор под конкретные схемы воздуховодов.
- Высокая термостойкость — допускается перемещение горячих газов до +160°С и +200°С для специализированных моделей.
ЦЕНА И КУПИТЬ В-Ц4-76-10Ж
Стоимость вентилятора определяется рядом факторов: тип исполнения корпуса, направление вращения, комплектация электродвигателем серии 4А, а также модификации для работы при повышенных температурах. Производитель «Укрвентсистемы» предлагает покупку как отдельных вентиляторов В-Ц4-76-10Ж, так и комплектных решений для зерносушильных комплексов. При заказе у производителя обеспечивается гарантийное сопровождение и возможность выбора модификации под конкретные условия эксплуатации, что снижает риск несоответствия оборудования требованиям технологического процесса.
Радиационные вентиляторы В-Ц4-76-10Ж являются ключевым элементом технологической линии осушки зерна. Их конструкция обеспечивает надежную работу в условиях умеренного и тропического климата, совместимость с оборудованием ДСП-32-ОТ-2 и возможность адаптации к различным схемам воздуховодов. Грамотный выбор и установка вентилятора повышают эффективность зерносушильного процесса и долговечность оборудования.
