ВЕНТИЛЯТОР ВВДН-17БК ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ОСНОВНЫЕ ПРЕИМУЩЕСТВА

Вентилятор дутьевой высокого давления ВВДН-15БК и ВВДН-17БК
Вентилятор ВВДН-15БК
Вентилятор ВВДН-17БК

Центробежные вентиляторы одностороннего всасывания ВВДН-17БК производства «Укрвентсистемы» предназначены для пневматического транспортирования неагрессивных газов. Основные области применения:

системы газоочистки технологических установок;

системы пылеприготовления паровых стационарных котлов различной паропроизводительности;

процессы размола твердых невзрывоопасных топлив среднеходными мельницами под наддувом.

Использование вентиляторов ВВДН-17БК обеспечивает эффективное решение задач по очистке газов и транспортировке пылевоздушных смесей, соответствуя требованиям промышленной безопасности.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВВДН-17БК

Вентиляторы ВВДН-17БК рассчитаны на эксплуатацию при следующих условиях:

запыленность газов твердыми частицами ≤ 80 г/м³;
абразивность и склонность к налипанию частиц соответствуют угольной пыли;

температурный диапазон:

минимальная температура в улитке: −30 °C;
максимальная температура транспортируемых газов: +200 °C.

Климатические исполнения:

У, категория 1 (ГОСТ 15150-69) — эксплуатация на открытом воздухе и в помещениях;
категория 3 (ГОСТ 15150-69) — эксплуатация во влажном тропическом климате в условиях естественной вентиляции.

Применение по иным направлениям требует предварительного согласования с производителем.

КОНСТРУКЦИЯ ВЕНТИЛЯТОРОВ ВВДН-17БК

Основные конструктивные узлы:

Рабочее колесо
Ходовая часть
Улитка
Всасывающий патрубок
Осевой направляющий аппарат
Рама ходовой части

Рабочее колесо:

Изготовлено из крыльчатки и ступицы. Крыльчатка представляет собой сварную конструкцию с загнутыми назад лопатками. Повышенная износостойкость обеспечивается установкой противоизносных лопаток при дополнительном заказе. Балансировка проводится статическая.

Ходовая часть:

вала;
подшипников качения;
соединительной муфты.

Улитка:

Изготавливается из листовой и профильной стали. Для достижения необходимой жесткости торцевые стенки усилены оребрением из полос.

Осевой направляющий аппарат:

Предназначен для регулирования производительности и полного давления, что позволяет оптимизировать эксплуатационные параметры в зависимости от требований технологического процесса.

ИСПОЛНЕНИЕ И ПАРАМЕТРЫ ВВДН-17БК

Вентиляторы ВВДН-17БК производятся в следующих вариантах:

Правое вращение — вращение рабочего колеса по часовой стрелке (со стороны электродвигателя).
Левое вращение — вращение против часовой стрелки.

Конфигурация улитки: Угол разворота от 0° до 270° с шагом 15°.

Исполнение: Исполнение 3 (Схема 3) — рабочее колесо насажено на промежуточный вал, соединенный с валом электродвигателя через муфту.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВВДН-17БК

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 30ºС, плотности газов 1,165 кг/м³

Тип вентилятора	ВВДН-17БК
Производительность, Q, тыс. м³/ч	53
Полное давление, Pv, Па	11 470
Полное давление, Pv , кгс/м²	1 169
Максимальный КПД, ηmax, %	82
Частота вращения n, об/мин	1 500
Масса, кг	2 718

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСА ТИПА ВВДН-17БК

Группа присоединительных размеров, мм – *Размеры даны справочно

Тип машины	Разворот, φск°	a	a1	b	b1	d	d1	n	n1	s	s1
ВВДН-17БК	0, 15, 30, 45	350	442	842	942	970	1070	14	16	19	19
	60, 75, 90, 105, 120, 135	350	442	842	942	970	1070	14	16	19	19
	150, 165, 180	350	442	842	942	970	1070	14	16	19	19

Группа габаритных размеров, мм – *Размеры даны справочно

Тип машины	Разворот, φск°	B	B1	D	H	H1	H2	H3	L	L1
ВВДН-17БК	0, 15, 30, 45	2956	1105	1700	2582	1050	1700	626	2293	746
	60, 75, 90, 105, 120, 135	2956	1105	1700	2582	1050	1500	626	2293	746
	150, 165, 180	2956	1105	1700	2582	1050	1300	626	2293	746

Группа установочных размеров, мм – *Размеры даны справочно

Тип машины	Разворот, φск°	c	c1	c2	c3	f	f1	f2
ВВДН-17БК	0, 15, 30, 45	562	562	315	670	650	650	890
	60, 75, 90, 105, 120, 135	562	562	315	670	650	650	890
	150, 165, 180	562	562	315	670	650	650	890

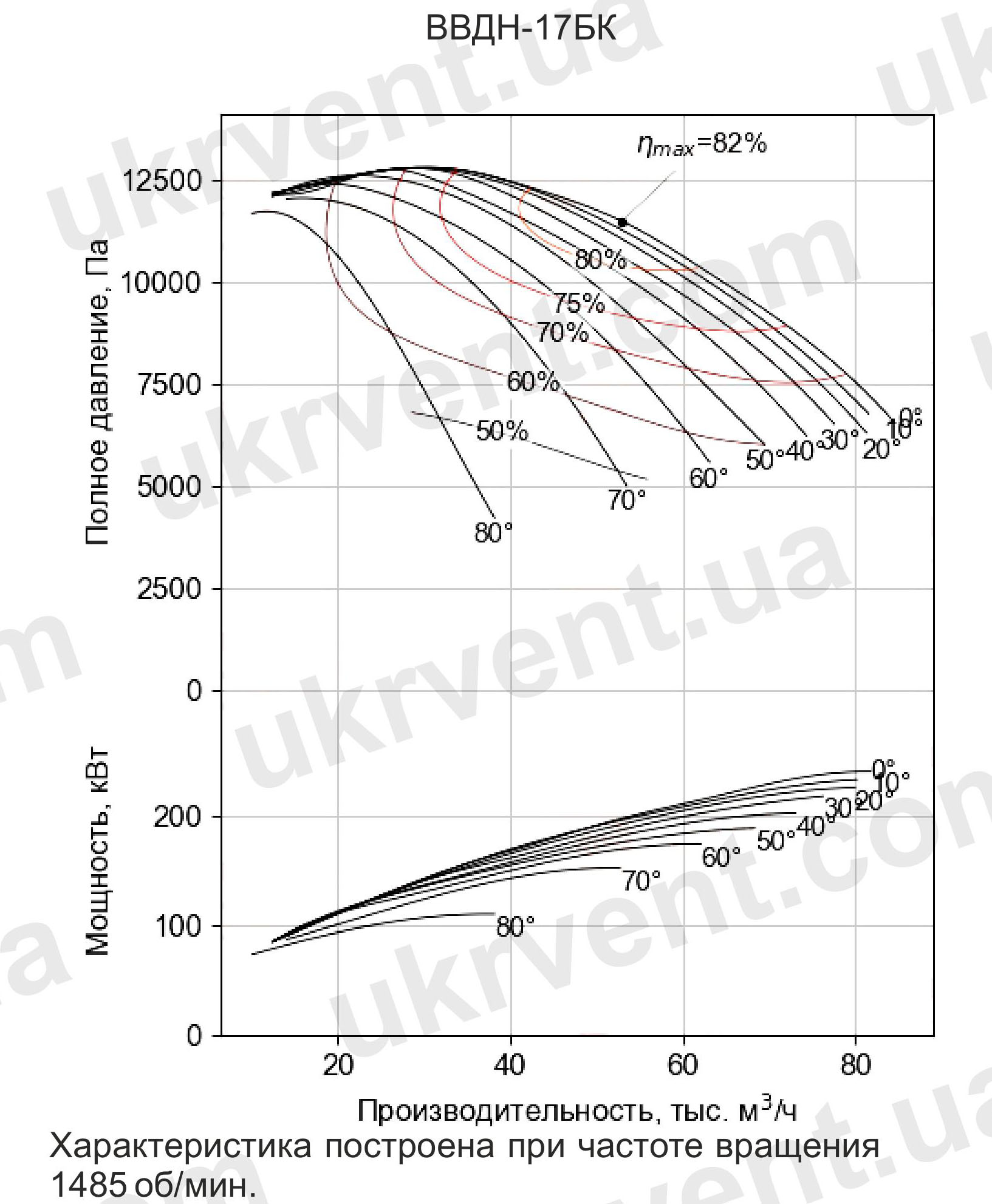

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВВДН-17БК

при барометрическом давлении 1013 гПа, температуре 30°С и плотности газов 11,65 кг/м3 на входе в вентилятор

ПРЕИМУЩЕСТВА ВВДН-17БК ОТ «Укрвентсистемы»

Надежная конструкция для работы с высокими температурами и запыленностью.

Балансировка колес по стандарту ГОСТ для минимизации вибраций.

Возможность эксплуатации в суровых климатических условиях.

Универсальность применения в системах газоочистки и пылеприготовления.

Различные варианты исполнения по направлению вращения и углу разворота улитки.

Вентилятор ВВДН-17БК — оптимальное решение для промышленных объектов, требующих надежной транспортировки газовых и пылевоздушных смесей. «Укрвентсистемы» гарантирует высокое качество продукции, соответствующее современным стандартам машиностроения.

За дополнительной информацией и консультацией по подбору оборудования обращайтесь к специалистам «Укрвентсистемы».
