ДЫМОСОСЫ РЕЦИРКУЛЯЦИИ ГАЗОВ ДРГ-15К

Дымосос рециркуляции газов ДРГ

Центробежный дымосос рециркуляции газов ДРГ-15К производства Укрвентсистемы предназначен для транспортировки дымовых газов в условиях повышенной температуры. Оборудование применяется в системах рециркуляции газов в котельных агрегатах, сушильных установках, на линиях сушки и подготовки топлива, а также в технологических комплексах металлургических предприятий. Благодаря высокой энергоэффективности и надёжности, дымососы ДРГ-15К широко востребованы в тяжелом машиностроении, сталелитейных цехах и на пылеугольных котлах с уравновешенной тягой различной паропроизводительности.

Ключевым преимуществом модели является возможность непрерывной работы с газовой средой температурой до +400 °С при содержании пылевых частиц не более 0,5 г/м³, что делает ДРГ-15К оптимальным выбором для агрессивных производственных условий.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ДЫМОСОСА РЕЦИРКУЛЯЦИИ ГАЗОВ ДРГ-15К

Дымосос рециркуляции газов ДРГ-15К адаптирован для эксплуатации в умеренном и тропическом климате (исполнения У и Т, категория размещения 1 по ГОСТ 15150-69). Допускается установка как в помещениях, так и на открытом воздухе. Минимально допустимая температура запуска составляет -30 °С, а максимальная температура газовой среды на входе +400 °С.

Конструкционные материалы подбираются с учетом термической устойчивости: основные узлы выполнены из жаропрочной стали, что исключает деформации и разрушения при длительной эксплуатации в высокотемпературной среде. Дымосос эффективно справляется с задачами по отводу и возврату дымовых газов в агломерационных установках, а также в системах утилизации тепла.

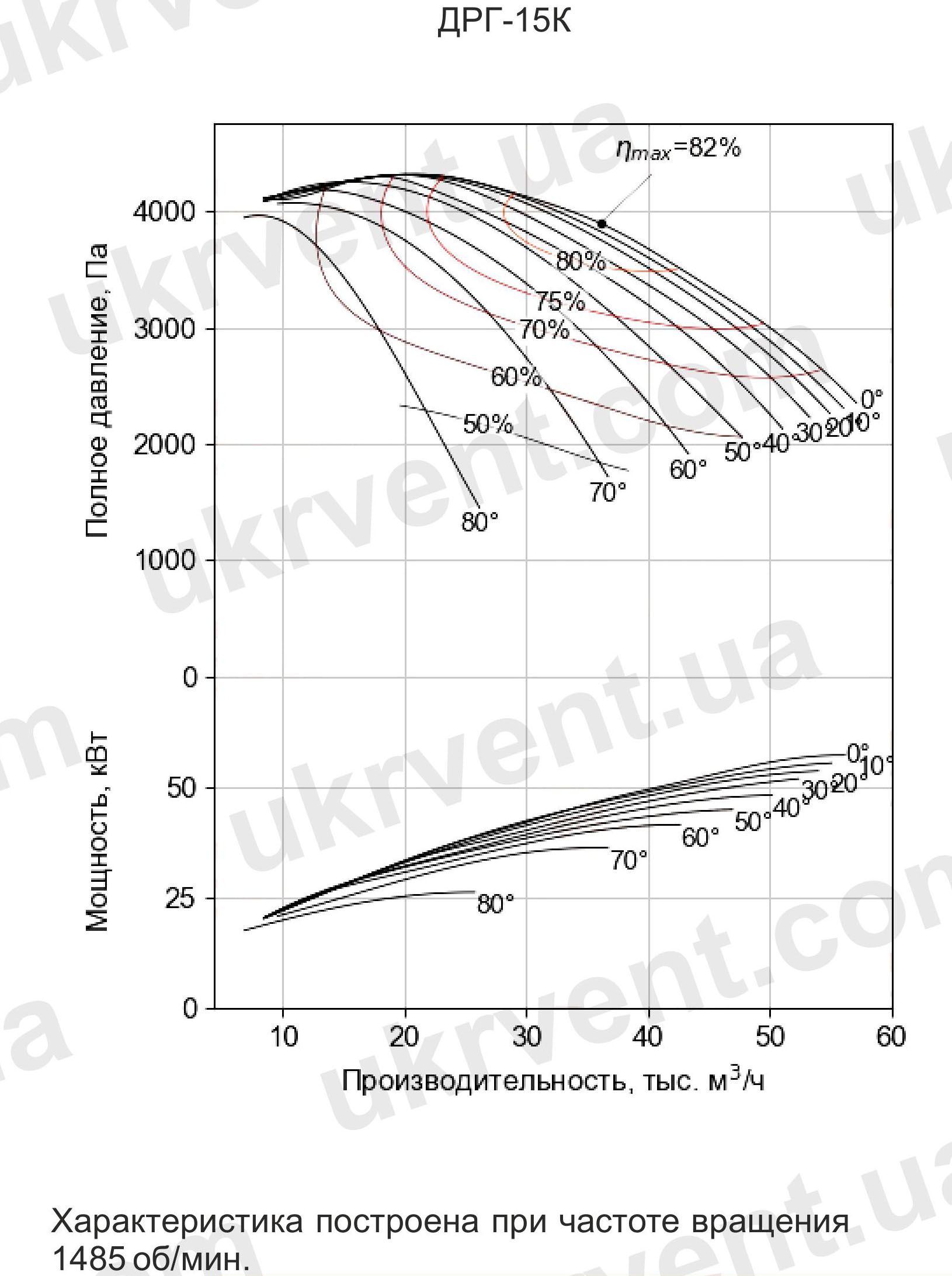

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ГОРЯЧЕГО ДУТЬЯ ДРГ-15К

при барометрическом давлении 1013 гПа, температуре 400°С и плотности газов 0,524 кг/м³ на входе в ТДМ

КОНСТРУКЦИЯ ДЫМОСОСА РЕЦИРКУЛЯЦИИ ГАЗОВ ДРГ-15К

ДРГ-15К представляет собой односторонний центробежный вентилятор, состоящий из следующих узлов:

Рабочее колесо – сварная крыльчатка из теплостойкой стали, оснащённая ступицей. Обеспечивает высокую производительность при стабильной аэродинамической характеристике.
Ходовая часть – включает вал, подшипники, крыльчатку охлаждения, уплотнительные узлы и соединительную муфту. Надёжность узла гарантирует долговечную эксплуатацию в условиях вибраций и температурных колебаний.
Крыльчатка охлаждения – установлена на валу со стороны улитки. Предотвращает перегрев подшипникового узла за счёт активного отвода тепла от рабочего колеса.
Улитка (корпус) – изготавливается из листовой стали с усиленным оребрением для обеспечения жесткости и устойчивости конструкции.
Всасывающая воронка – направляет поток газа к рабочему колесу с минимальными потерями.
Осевой направляющий аппарат – регулирует режим работы и производительность установки в зависимости от потребностей технологического процесса.

Монтаж дымососа требует установки на предварительно подготовленный фундамент, обеспечивающий устойчивость и виброизоляцию.

НАПРАВЛЕНИЕ ВРАЩЕНИЯ ДЫМОСОСОВ РЕЦИРКУЛЯЦИИ ДРГ-15К

Дымососы ДРГ-15К выпускаются в двух модификациях:

Правое вращение – спираль улитки направлена по часовой стрелке;
Левое вращение – спираль улитки направлена против часовой стрелки.

МОДИФИКАЦИИ И ОСОБЕННОСТИ ДРГ-15К

Дымососы ДРГ-15К изготавливаются в варианте ДРГ-К, где индекс “К” указывает на наличие двухопорного подшипникового узла с улучшенной смазкой. Такая конструкция обеспечивает дополнительную устойчивость к осевым и радиальным нагрузкам, а также снижает износ элементов в условиях интенсивной эксплуатации.

Особенности модели ДРГ-15К:

Поддержка рециркуляции при высокой температуре среды;
Энергоэффективный привод;
Минимальные эксплуатационные затраты;
Устойчивость к пыли и высоким температурам;
Возможность индивидуальной настройки под конкретные параметры объекта.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТИПА ДРГ-15К

Тип машины	ДРГ-15К
Тип лопаток	Назад загнутые
Допустимая запыленность, г/м³
Производительность, Q, тыс. м3/ч	36
Полное давление, Pv, Па	4050
Полное давление, Pv, кгс/м²	413
Максимальный КПД, ηmax, %	82
Частота вращения n, об/мин	1500
Масса, кг	2509

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ТДМ ТИПА ДРГ-15К

Группа присоединительных размеров, мм

Тип машины	Разворот, φск°	a	a1	b	b1	d	d1	n	n1	s	s1
ДРГ-15К	0	310	402	742	842	870	970	14	16	19	19
	30	310	402	742	842	870	970	14	16	19	19
	45	310	402	742	842	870	970	14	16	19	19
	60	310	402	742	842	870	970	14	16	19	19
	75	310	402	742	842	870	970	14	16	19	19
	90	310	402	742	842	870	970	14	16	19	19
	120	310	402	742	842	870	970	14	16	19	19
	150	310	402	742	842	870	970	14	16	19	19
	165	310	402	742	842	870	970	14	16	19	19
	180	310	402	742	842	870	970	14	16	19	19

*Размеры даны справочно

Группа габаритных размеров, мм

Тип машины	Разворот, φск°	B	B1	D	H	H1	H2	H3	L	L1
ДРГ-15К	0	2939	975	1500	2300	950	400	626	2356	719
	30	2939	975	1500	2300	950	400	626	2356	719
	45	2939	975	1500	2300	950	400	626	2356	719
	60	2939	975	1500	2300	950	400	626	2356	719
	75	2939	975	1500	2300	950	400	626	2356	719
	90	2939	975	1500	2300	950	400	626	2356	719
	120	2939	975	1500	2300	950	400	626	2356	719
	150	2939	975	1500	2300	950	200	626	2356	719
	165	2939	975	1500	2300	950	400	626	2356	719
	180	2939	975	1500	2300	950	400	626	2356	719

*Размеры даны справочно

Группа установочных размеров, мм

Тип машины	Разворот, φск°	c	c1	c2	c3	f	f1	f2
ДРГ-15К	0	200	969	201,5	670	657	1417	890
	30	200	969	201,5	670	757	1372	890
	45	200	969	201,5	670	1007	1342	890
	60	200	200	586	670	1592	1432	890
	75	200	200	586	670	1542	1287	890
	90	200	200	586	670	1517	1262	890
	120	969	200	586	670	1462	807	890
	150	200	969	202	670	1007	1197	890
	165	200	200	586	670	1382	1132	890
	180	200	200	586	670	1357	1102	890

*Размеры даны справочно

ПРЕИМУЩЕСТВА ДЫМОСОСОВ ДРГ-15К ОТ УКРВЕНТСИСТЕМЫ

Полное соответствие требованиям ГОСТ и технических регламентов;
Изготовление по индивидуальным проектам;
Поддержка и сервисное обслуживание;
Высокая надежность и продолжительный срок службы;
Наличие комплектующих и запчастей на складе.

Дымосос рециркуляции газов ДРГ-15К — это мощное, технологически совершенное решение для перемещения высокотемпературных дымовых газов в промышленных установках. Производитель Укрвентсистемы предлагает качественное и проверенное временем оборудование, соответствующее строгим стандартам машиностроения и металлургии. Благодаря высокой эффективности, термостойкости и адаптивной конструкции, модель ДРГ-15К уверенно занимает лидирующие позиции в сегменте рециркуляционных вентиляторов промышленного назначения.
