ДЫМОСОСЫ РЕЦИРКУЛЯЦИИ ГАЗОВ ДРГ-21,5К ОТ УКРВЕНТСИСТЕМЫ: ЭФФЕКТИВНОЕ РЕШЕНИЕ ДЛЯ ПРОМЫШЛЕННОЙ ЭКСПЛУАТАЦИИ

Дымосос рециркуляции газов ДРГ

В современных промышленных производствах надежность и эффективность систем рециркуляции дымовых газов напрямую влияют на стабильность технологических процессов и безопасность работы оборудования. Центробежный дымосос рециркуляции газов ДРГ-21,5К, разработанный и изготовленный компанией Укрвентсистема, сочетает высокие технические характеристики с продуманной конструкцией, обеспечивая оптимальную производительность и долговечность даже в условиях тяжелого промышленного применения.

ПРИМЕНЕНИЕ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Дымососы серии ДРГ-21,5К предназначены для работы в системах сушки и приготовления топлива, а также в технологических линиях металлургического и энергетического оборудования. Они успешно применяются для рециркуляции дымовых газов в котлах на твердом, газомазутном и пылеугольном топливе различной паропроизводительности.

Максимальная температура перемещаемых газов на входе достигает 400°С.

Конструкция дымососа выполнена из жаропрочной стали, что гарантирует стабильную работу в условиях высоких температур и запыленности (до 1 г/нм³).

Устройство рассчитано на эксплуатацию в диапазоне температур окружающей среды от -30°С до +45°С, что позволяет использовать дымосос в условиях умеренного и тропического климата (ГОСТ 15150-69).

ДРГ-21,5К оснащен системой охлаждения ходовой части, что снижает тепловую нагрузку на подшипники и продлевает срок службы оборудования.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Конструкция дымососа разработана с учетом требований к повышенной надежности и простоте обслуживания:
Рабочее колесо изготовлено из высококачественной теплостойкой стали методом сварки, что обеспечивает устойчивость к термическим и механическим нагрузкам.
Ходовая часть включает вал, подшипники и специализированные уплотнительные узлы, а также крыльчатку охлаждения, эффективно защищающую подшипники от перегрева.
Корпус (улитка) выполнен из листовой и профильной стали с усиленным оребрением для повышения жесткости конструкции.
Осевой направляющий аппарат позволяет регулировать режим работы дымососа для достижения максимальной производительности и энергоэффективности.

ЭКСПЛУАТАЦИОННЫЕ УСЛОВИЯ И НАДЕЖНОСТЬ

Дымосос ДРГ-21,5К соответствует самым высоким промышленным стандартам и предназначен для длительной эксплуатации в сложных технологических условиях:

Разрешается установка как в помещениях, так и на открытом воздухе.

Предусмотрены версии с правым и левым направлением вращения рабочего колеса для удобства интеграции в существующие системы.

Выполнение с индексом «К» включает двухопорный подшипниковый узел с улучшенной системой смазки для повышения надежности в интенсивных режимах работы.

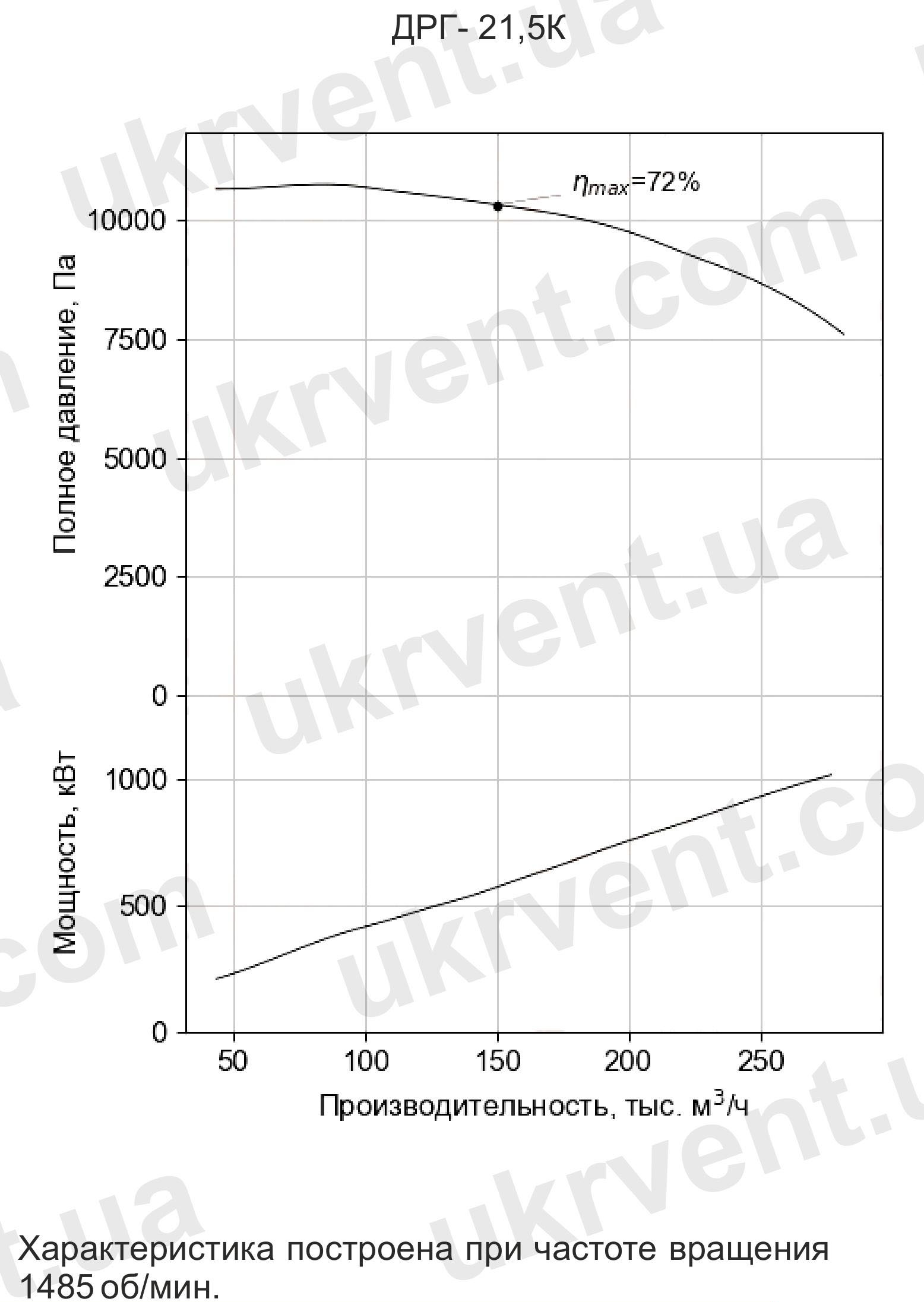

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ГОРЯЧЕГО ДУТЬЯ ДРГ-21,5К

при барометрическом давлении 1013 гПа, температуре 400°С и плотности газов 0,524 кг/м³ на входе в ТДМ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТИПА ДРГ-21,5К

Тип машины	ДРГ-21,5К
Тип лопаток	Вперед загнутые
Допустимая запыленность, г/м³	1
Производительность, Q, тыс. м3/ч	145
Полное давление, Pv, Па	10700
Полное давление, Pv, кгс/м²	1091
Максимальный КПД, ηmax, %	73
Частота вращения n, об/мин	1500
Масса, кг	5300

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ТДМ ТИПА ДРГ-21,5К

Группа присоединительных размеров, мм

Тип машины	Разворот, φск°	a	a1	b	b1	d	d1	n	n1	s	s1
ДРГ-21,5К	90	415	540	1100	1220	1235	1325	20	16	18	19

*Размеры даны справочно Группа габаритных размеров, мм

Тип машины	Разворот, φск°	B	B1	D	H	H1	H2	H3	L	L1
ДРГ-21,5К	90	3765	1434	2150	3220	1330	380	560	2993	1260

*Размеры даны справочно Группа установочных размеров, мм

Тип машины	Разворот, φск°	c	c1	c2	c3	f	f1	f2
ДРГ-21,5К	90	300	300	470	665	2137	1737	920

*Размеры даны справочно

ПРЕИМУЩЕСТВА ВЫБОРА ДРГ-21,5К

Высокая энергоэффективность благодаря оптимизированной аэродинамике рабочего колеса, что снижает эксплуатационные затраты.
Длительный срок службы благодаря применению жаропрочных материалов и эффективной системе охлаждения ходовой части.
Универсальность — дымососы подходят для разных типов котлов и технологических линий, что облегчает их внедрение и эксплуатацию.
Простота обслуживания и ремонта, обеспечивающая минимальные простои и максимальную готовность оборудования.

Дымососы рециркуляции газов серии ДРГ-21,5К от компании Укрвентсистема — это надежное, технически совершенное и экономически выгодное решение для систем дымоудаления и рециркуляции в промышленности. Их применение способствует повышению производительности котельного и металлургического оборудования, снижению эксплуатационных расходов и повышению безопасности технологических процессов.

Для получения подробной технической информации и консультаций обращайтесь к специалистам Укрвентсистемы — мы поможем подобрать оптимальное решение именно для ваших производственных задач.
