ДЫМОСОСЫ РЕЦИРКУЛЯЦИИ ГАЗОВ ДРГ-26ФК
Дымососы рециркуляции газов ДРГ-26ФК производства Укрвентсистемы — это высокоэффективное оборудование, предназначенное для рециркуляции горячих дымовых газов в топках твердотопливных и газомазутных котлов, сушильных установках, агломерационных линиях и других промышленных агрегатах. Центробежный дымосос ДРГ-26ФК одностороннего всасывания обеспечивает стабильную подачу газов при высоких температурах и загрязнённости, выдерживая запылённость до 1 г/нм³ при размерах частиц до 0,5 мкм.
Дымососы ДРГ-26ФК широко используются на металлургических предприятиях, в сталелитейных цехах, в системах уравновешенной тяги пылеугольных котлов, а также в котельных с высокими требованиями к температурной и механической устойчивости оборудования.
УСЛОВИЯ ЭКСПЛУАТАЦИИ ДЫМОСОСА РЕЦИРКУЛЯЦИИ ГАЗОВ ДРГ-26ФК
Вентилятор ДРГ-26ФК проектируется под эксплуатацию в тяжёлых климатических условиях — от умеренного до тропического климата (исполнение У или Т, категория размещения 1 по ГОСТ 15150-69). Рабочая температура среды на входе не должна превышать +400°С. Запуск устройства возможен при температуре воздуха внутри улитки не ниже -30°С, что обеспечивает гибкость применения в различных географических зонах.
Корпус и рабочее колесо изготавливаются из жаропрочной стали, специально подобранной для работы в агрессивной газовой среде. Это исключает деформации, снижение прочности и обеспечивает длительный ресурс оборудования при работе в условиях повышенной запылённости и температуры.
КОНСТРУКЦИЯ ДЫМОСОСА РЕЦИРКУЛЯЦИИ ГАЗОВ ДРГ-26ФК
- Конструктивная надёжность — ключевое преимущество модели ДРГ-26ФК:
- Рабочее колесо — сварная крыльчатка с повышенной термостойкостью, устойчива к налипанию частиц.
- Ходовая часть — включает в себя вал, подшипники, узлы уплотнения, соединительную муфту и охлаждающую крыльчатку. Система охлаждения предотвращает перегрев и преждевременный износ опорных узлов.
- Крыльчатка охлаждения — уменьшает теплопередачу от горячих дымовых газов к подшипникам, повышая срок службы агрегата.
- Улитка (корпус) — выполнена из листовой и профильной стали, усилена оребрением для обеспечения жёсткости и устойчивости при вибрационных нагрузках.
- Всасывающая воронка и осевой направляющий аппарат — способствуют эффективному захвату газов и точной регулировке параметров потока.
Монтаж дымососа требует установки на специально подготовленный фундамент, обеспечивающий виброизоляцию и точное позиционирование агрегата.
АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ГОРЯЧЕГО ДУТЬЯ ДРГ-26ФК

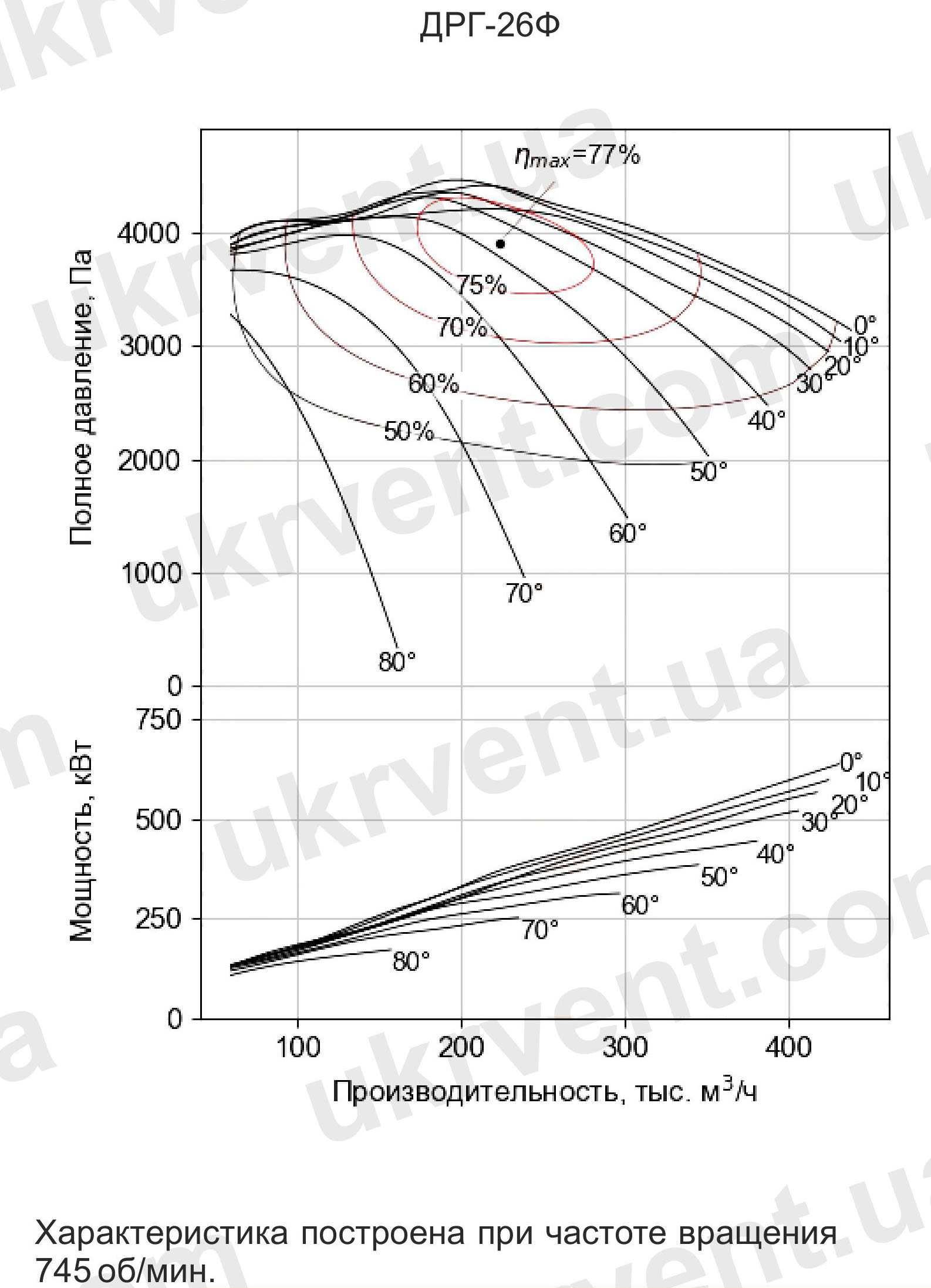

при барометрическом давлении 1013 гПа, температуре 400°С и плотности газов 0,524 кг/м3 на входе в ТДМ
НАПРАВЛЕНИЕ ВРАЩЕНИЯ ДЫМОСОСОВ РЕЦИРКУЛЯЦИИ ДРГ-26ФК
Модель выпускается в правом и левом исполнении:
- Правое вращение — спираль улитки направлена по часовой стрелке.
- Левое вращение — спираль улитки направлена против часовой стрелки.
Выбор направления осуществляется на этапе проектирования под особенности технологической схемы предприятия.
МОДИФИКАЦИИ В ЗАВИСИМОСТИ ОТ НАЗНАЧЕНИЯ
Для удовлетворения потребностей различных технологических процессов дымососы ДРГ-26ФК производятся в следующих исполнениях:
- ДРГ-К — наличие двухопорного подшипникового узла с улучшенной системой смазки. Рекомендуется для систем с длительной непрерывной работой.
- ДРГ-Ф — форсированная модель для котлов с повышенной паропроизводительностью. Обеспечивает улучшенный теплообмен, снижение отложений на лопатках и стабильность тяги при пиковых нагрузках.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТИПА ДРГ-26ФК
| Тип машины | ДРГ-26ФК |
| Тип лопаток | Назад загнутые |
| Допустимая запыленность, г/м3 | 1 |
| Производительность, Q, тыс. м3/ч | 205 |
| Полное давление, Pv, Па | 4550 |
| Полное давление, Pv, кгс/м2 | 464 |
| Максимальный КПД, ηmax, % | 77 |
| Частота вращения n, об/мин | 750 |
| Масса, кг | 7775 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ТДМ ТИПА ДРГ
Группа присоединительных размеров, мм
| Тип машины | Разворот, φск° | a | a1 | b | b1 | d | d1 | n | n1 | s | s1 |
| ДРГ-26ФК | 180 | 968 | 1080 | 1820 | 1932 | 2020 | 2110 | 20 | 24 | 19 | 19 |
*Размеры даны справочно Группа габаритных размеров, мм
| Тип машины | Разворот, φск° | B | B1 | D | H | H1 | H2 | H3 | L | L1 |
| ДРГ-26ФК | 180 | 4378 | 1945 | 2600 | 5010 | 1650 | 750 | 630 | 3404 | 1034 |
*Размеры даны справочно Группа установочных размеров, мм
| Тип машины | Разворот, φск° | c | c1 | c2 | c3 | f | f1 | f2 |
| ДРГ-26ФК | 180 | 740 | 740 | 652 | 920 | 2485 | 1793 | 1050 |
*Размеры даны справочно
ПРЕИМУЩЕСТВА ДЫМОСОСА ДРГ-26ФК ОТ “УКРВЕНТСИСТЕМЫ”
- Устойчивость к высоким температурам и запылённости
- Прочная и термостойкая конструкция
- Экономичность потребления электроэнергии
- Надёжность в промышленных условиях непрерывной эксплуатации
- Возможность адаптации под конкретные условия заказчика
Если вам необходимо купить дымосос рециркуляции газов, обеспечивающий высокую производительность, надёжность и длительный ресурс в тяжёлых промышленных условиях — модель ДРГ-26ФК от Укрвентсистемы станет оптимальным решением. Благодаря использованию современных технологий, высококачественных материалов и продуманной конструкции, оборудование демонстрирует стабильную работу даже в самых сложных технологических режимах.
