ДЫМОСОСЫ РЕЦИРКУЛЯЦИИ ГАЗОВ ДРГ-29К ОТ УКРВЕНТСИСТЕМЫ

Дымосос рециркуляции газов ДРГ-29К производства Укрвентсистемы — это промышленный центробежный вентилятор одностороннего всасывания, предназначенный для рециркуляции горячих дымовых газов. Он находит широкое применение в металлургических цехах, котельных установках, сушильных и обогревательных системах, а также в пылеугольных котлах с уравновешенной тягой. Благодаря высокой производительности и устойчивости к перегреву, ДРГ-29К используется на предприятиях, работающих с котлами на твердом и газомазутном топливе различной паропроизводительности.

Этот дымосос эффективно справляется с транспортировкой больших объемов газов, обеспечивает стабильную работу теплотехнических установок и гарантирует энергоэффективность при эксплуатации. Его конструкция соответствует требованиям тяжелого машиностроения и обеспечивает высокую степень надежности даже в условиях повышенной запыленности и температур.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ДЫМОСОСА РЕЦИРКУЛЯЦИИ ГАЗОВ ДРГ-29К

ДРГ-29К предназначен для работы в продолжительном режиме, в том числе в условиях открытого воздуха при климатических исполнениях У и Т, категория размещения 1 по ГОСТ 15150-69. Возможен запуск при температуре не ниже -30°C. Максимально допустимая температура среды на входе — до 430°C.

Благодаря изготовлению из жаропрочной стали, вентилятор сохраняет геометрию и функциональность при длительной работе в условиях высокотемпературного газового потока.

Допускается эксплуатация в агломерационных установках чёрной металлургии при содержании твёрдых частиц до 0,5 г/нм³ и максимальном размере частиц до 0,5 мкм. Это делает дымосос особенно ценным для предприятий с повышенными требованиями к удалению и переработке запылённых газов.

КОНСТРУКЦИЯ ДЫМОСОСА РЕЦИРКУЛЯЦИИ ГАЗОВ ДРГ-29К

Конструкция ДРГ-29К выполнена с учетом всех требований к промышленным дымососам рециркуляции:

• Рабочее колесо — сварная конструкция из теплостойкой стали, включает крыльчатку и ступицу, обеспечивает эффективную подачу газов.
• Ходовая часть — включает вал, подшипниковый узел, крыльчатку охлаждения и уплотнительные элементы. Все компоненты рассчитаны на длительную эксплуатацию без перегрева.
• Крыльчатка охлаждения — препятствует передаче тепла от рабочего колеса к подшипникам, защищая подвижные узлы от термических повреждений.
• Улитка — сварной корпус с ребрами жёсткости, изготовлен из листовой и профильной стали, рассчитан на повышенные вибрационные и температурные нагрузки.
• Направляющий аппарат — регулирует режим работы дымососа за счёт изменения направления газового потока.

Все компоненты разрабатываются с применением современных методов расчетов прочности и термостойкости. Для установки вентилятора требуется монтаж на заранее подготовленный фундамент, обеспечивающий устойчивость и точную центровку агрегата.

НАПРАВЛЕНИЕ ВРАЩЕНИЯ ДЫМОСОСОВ РЕЦИРКУЛЯЦИИ ДРГ-29К

В зависимости от требований технологической схемы, дымососы ДРГ-29К производятся в двух исполнениях по направлению вращения:

• Правое вращение — спираль улитки направлена по часовой стрелке.
• Левое вращение — спираль улитки направлена против часовой стрелки.

Выбор направления вращения согласовывается на этапе проектирования системы газоотведения и указывается при заказе оборудования.

ИСПОЛНЕНИЕ ДЫМОСОСОВ ДРГ-29К

Модификация ДРГ-29К оснащена улучшенным двухопорным подшипниковым узлом с системой смазки. Это повышает ресурс агрегата, снижает уровень вибрации и шума, минимизирует затраты на обслуживание и обеспечивает устойчивость к термическим и механическим нагрузкам.

Благодаря использованию высококачественных комплектующих, дымосос ДРГ-29К отличается надежностью и долговечностью, а его технические характеристики удовлетворяют требованиям как стандартных, так и специализированных производственных линий.

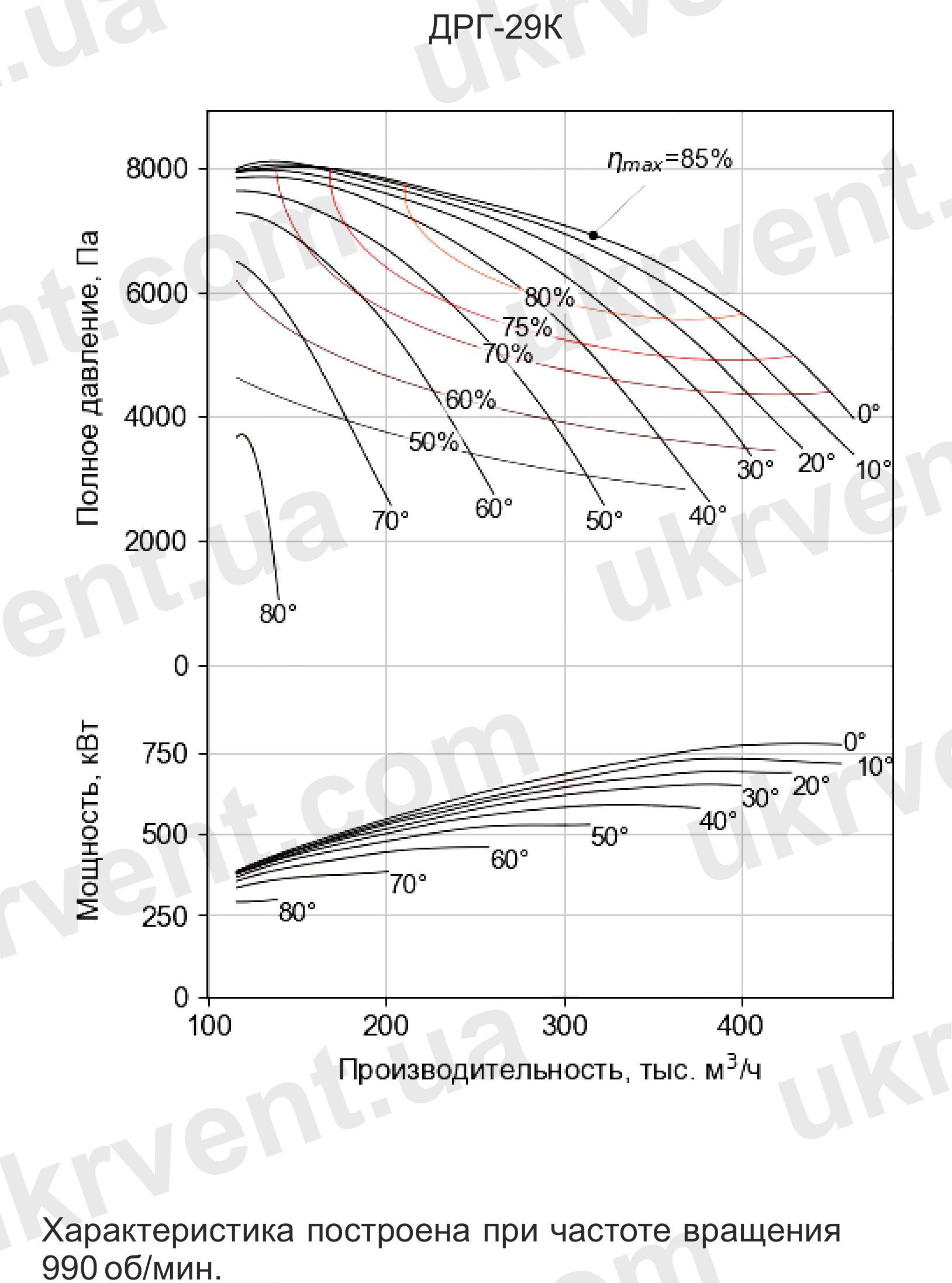

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ГОРЯЧЕГО ДУТЬЯ ДРГ-29К

при барометрическом давлении 1013 гПа, температуре 400°С и плотности газов 0,524 кг/м³ на входе в ТДМ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТИПА ДРГ-29К

ПРЕИМУЩЕСТВА ДЫМОСОСА ДРГ-29К

• Работа при высоких температурах до 430°C
• Устойчивость к запыленной среде
• Высокая энергоэффективность
• Конструкция из жаропрочной стали
• Надежный подшипниковый узел с охлаждением
• Гарантированная долговечность и минимальное обслуживание
• Производство сертифицировано и соответствует требованиям ГОСТ
