ДЫМОСОСЫ РЕЦИРКУЛЯЦИИ ГАЗОВ ДВУХСТОРОННЕГО ВСАСЫВАНИЯ ДРГ-29Х2-I И ДРГ-29Х2-II

Дымосос рециркуляции газов ДРГ

Дымососы рециркуляции газов ДРГ-29Х2-I и ДРГ-29Х2-II производства компании Укрвентсистемы представляют собой высокотехнологичные центробежные вентиляторы двухстороннего всасывания, предназначенные для эффективного перемещения дымовых газов и воздушных смесей в условиях тяжелого машиностроения и металлургии. Эти дымососы широко применяются в системах сушки и приготовления топлива, технологических линиях металлургических предприятий, котельных агрегатах, а также в пылеугольных и газомазутных котлах с различной паропроизводительностью. Высокая жаропрочность материалов и продуманная конструкция обеспечивают надежную работу дымососов в экстремальных температурных режимах.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ДЫМОСОСА РЕЦИРКУЛЯЦИИ ГАЗОВ ДВУХСТОРОННЕГО ВСАСЫВАНИЯ ДРГ-29Х2-I И ДРГ-29Х2-II

Дымососы ДРГ-29Х2-I и ДРГ-29Х2-II рассчитаны на круглосуточную эксплуатацию в производственных условиях с умеренным и тропическим климатом согласно ГОСТ 15150-69 (категория размещения 1, климатическое исполнение У и Т).
Температурный диапазон запуска — не ниже -30°С.
Максимальная температура на входе в дымосос не превышает 400°С.

Конструкция выполнена из жаропрочной стали, обеспечивающей долговечность и устойчивость к агрессивным средам.

Допускается эксплуатация в условиях повышенной запыленности до 2 г/нм³ и размером частиц пыли до 0,5 мкм, что делает дымососы идеальным решением для металлургических и агломерационных установок.

Данные характеристики обеспечивают надежность работы в системах рециркуляции газов и отсасывания дымовых газов из котлов на твердом и газомазутном топливе, а также в технологических линиях с высокой температурой и запыленностью.

КОНСТРУКЦИЯ ДЫМОСОСА РЕЦИРКУЛЯЦИИ ГАЗОВ ДВУСТОРОННЕГО ВСАСЫВАНИЯ ДРГ-29Х2-I И ДРГ-29Х2-II

Конструктивно дымососы серии ДРГ-29Х2-I и ДРГ-29Х2-II состоят из следующих основных узлов:

Рабочее колесо — сварная конструкция из жаропрочной стали, включающая крыльчатку и ступицу, рассчитана на эксплуатацию при высоких температурах до 400°С.
Ходовая часть — вал, корпуса подшипников, два подшипника и муфта, оснащённые системой охлаждения для поддержания работоспособности при высоких температурах.
Улитка и всасывающие карманы — сварные из листовой и профильной стали, обеспечивают устойчивость к агрессивным средам и минимальные потери давления.
Два всасывающих кармана и две всасывающие воронки (левый и правый), обеспечивают двухстороннее всасывание и оптимальный поток газов.
Осевые направляющие аппараты с регулируемыми лопатками, позволяющие плавно изменять производительность и давление путем поворота лопаток, адаптируя работу дымососа под конкретные технологические требования.

Установка требует специально спроектированного фундамента для обеспечения устойчивости и виброизоляции.

Данная конструкция обеспечивает высокую производительность, надежность и экономичность в энергопотреблении при работе в тяжелых условиях промышленного производства.

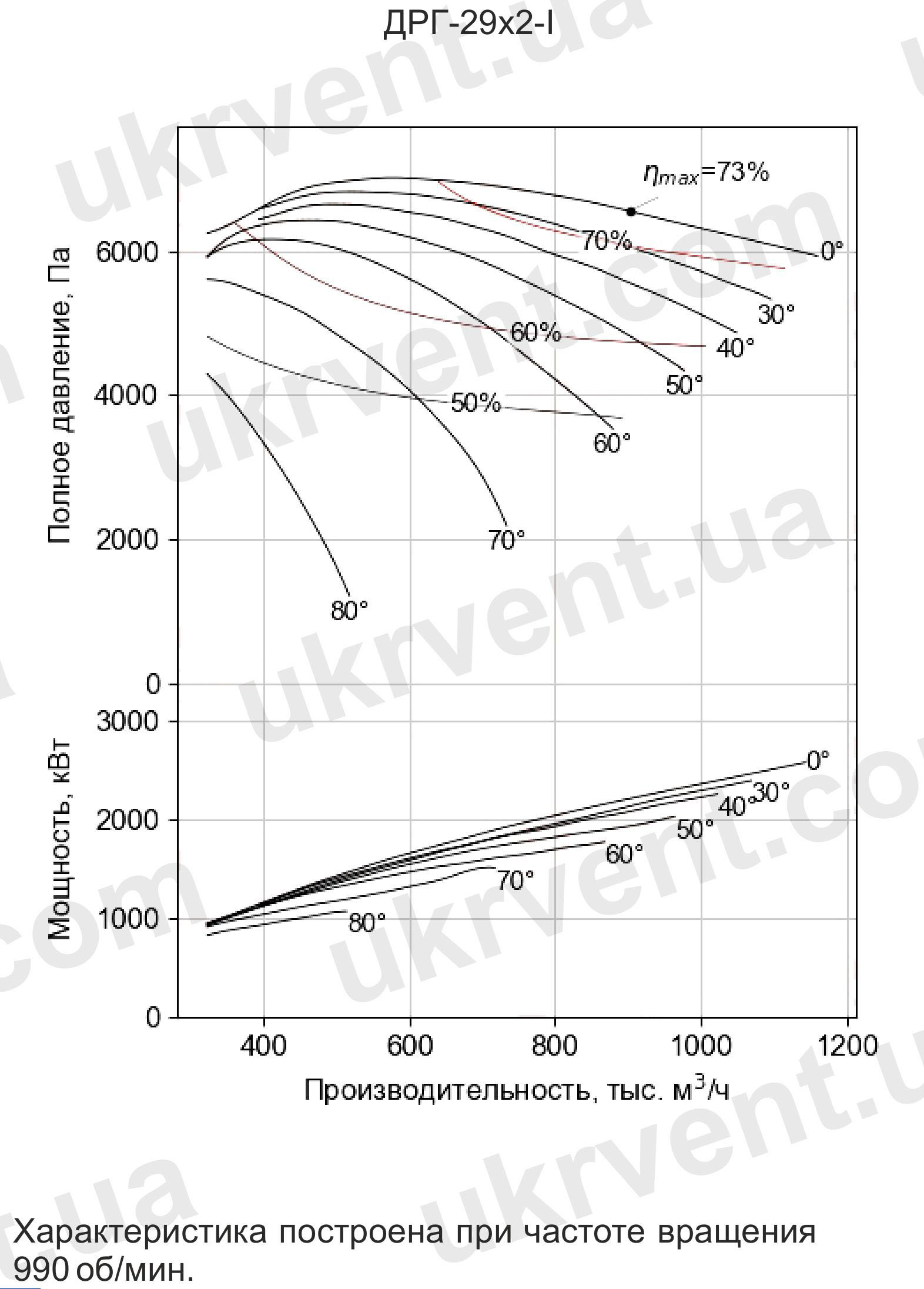

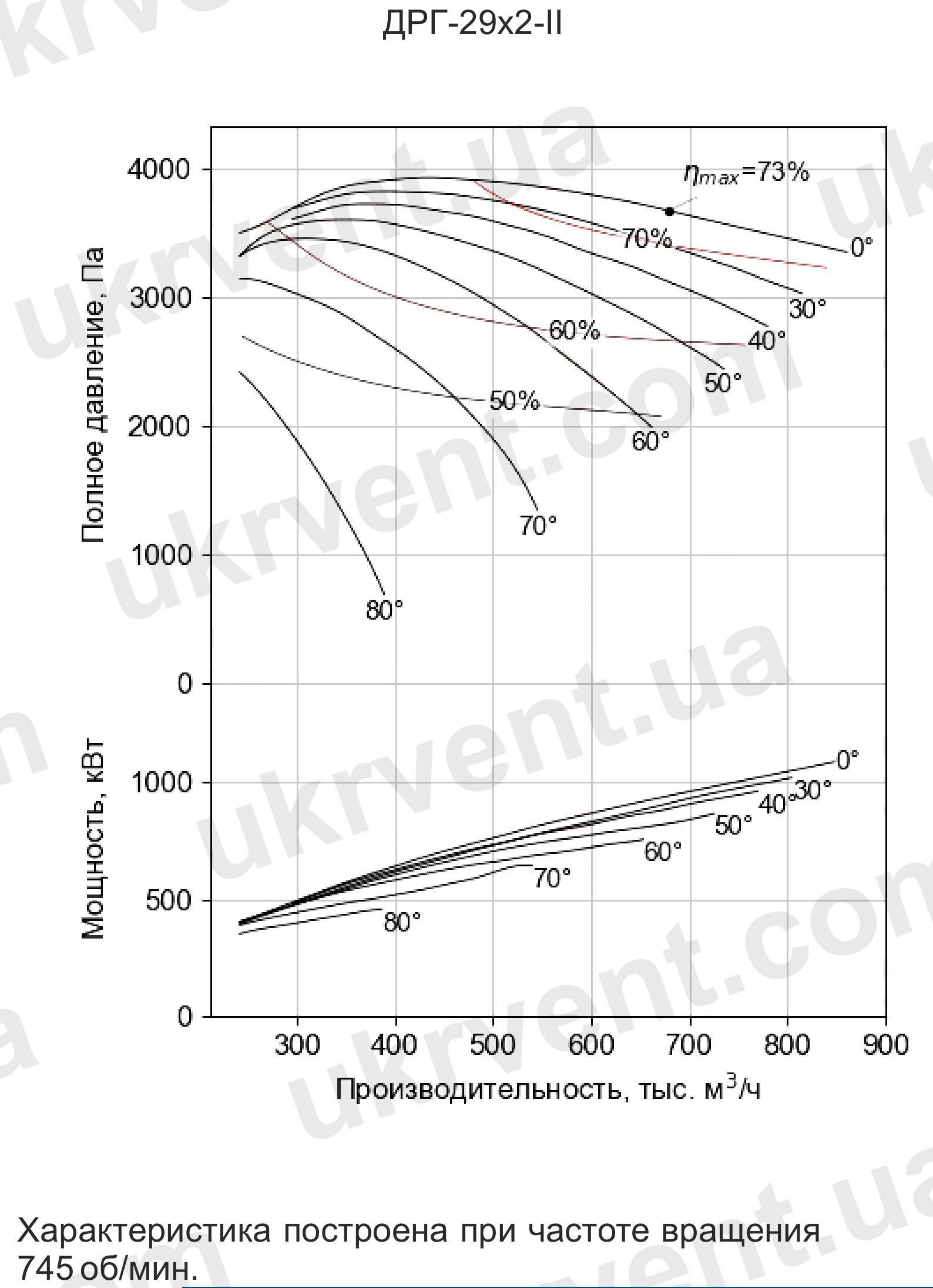

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ГОРЯЧЕГО ДУТЬЯ ДРГ-29Х2-I И ДРГ-29Х2-II

при барометрическом давлении 1013 гПа, температуре 400°С и плотности газов 0,524 кг/м³ на входе в ТДМ

НАПРАВЛЕНИЕ ВРАЩЕНИЯ ДЫМОСОСОВ РЕЦИРКУЛЯЦИИ ДВУХСТОРОННЕГО ВСАСЫВАНИЯ ДРГ-29Х2-I И ДРГ-29Х2-II

Дымососы ДРГ-29Х2-I и ДРГ-29Х2-II выпускаются с возможностью выбора направления вращения:

Правое вращение — когда спираль улитки направлена по часовой стрелке.

Левое вращение — когда спираль улитки направлена против часовой стрелки.

Такой подход позволяет гибко интегрировать дымососы в существующие производственные линии с учетом особенностей монтажа и технологических схем.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТИПА ДРГ

Тип машины	ДРГ-29х2-I	ДРГ-29х2-II
Тип лопаток	Радиально оканчивающиеся	Радиально оканчивающиеся
Допустимая запыленность, г/м³	2	2
Производительность, Q, тыс. м3/ч	985	750
Полное давление, Pv, Па	6933	3707
Полное давление, Pv, кгс/м²	707	378
Максимальный КПД, ηmax, %	73	73
Частота вращения n, об/мин	1000	750
Масса, кг	44100	37140

ПРЕИМУЩЕСТВА ДЫМОСОСОВ РЕЦИРКУЛЯЦИИ ГАЗОВ ДВУХСТОРОННЕГО ВСАСЫВАНИЯ ДРГ-29Х2-I И ДРГ-29Х2-II

Высокая термостойкость — рабочие колеса и конструктивные элементы выполнены из жаропрочной стали, что гарантирует надежность при температурах до 400°С.
Энергоэффективность — оптимизированная аэродинамика и регулируемые направляющие аппараты снижают потребление электроэнергии без ущерба производительности.
Долговечность и надежность — конструкция с системой охлаждения вала и усиленными подшипниками обеспечивает стабильную работу в непрерывном режиме.
Универсальность применения — подходят для котельных агрегатов на твердом и газомазутном топливе, металлургических цехов, агломерационных установок и технологических линий с высокой запыленностью.
Гибкость монтажа — выбор направления вращения и двухстороннее всасывание обеспечивают простоту интеграции в существующие системы вентиляции и рециркуляции.

Дымососы рециркуляции газов двухстороннего всасывания ДРГ-29Х2-I и ДРГ-29Х2-II производства Укрвентсистемы — это современное и надежное техническое решение для тяжелой промышленности. Высокие эксплуатационные характеристики, жаропрочные материалы, экономичность и возможность адаптации под различные производственные задачи делают их незаменимыми в системах рециркуляции дымовых газов, котельных агрегатах и технологических линиях металлургии.

Для оптимальной работы дымососов ДРГ-29Х2-I и ДРГ-29Х2-II рекомендуется тщательное соблюдение условий эксплуатации и проектных рекомендаций по монтажу, что гарантирует максимальную эффективность и длительный срок службы оборудования.
