Вентиляторы дутьевые ВДН-18К и ВДН-18УК производства «Укрвентсистемы» — это центробежные тягодутьевые машины одностороннего всасывания, предназначенные для нагнетания воздуха в топочные устройства котельных агрегатов, а также отвода продуктов сгорания. Они широко применяются на котельных, ТЭЦ, в технологических линиях и вентиляционных установках промышленных предприятий, где требуется высокая производительность и стабильная тяга.

ОСНОВНОЕ ТЕХНИЧЕСКОЕ НАЗНАЧЕНИЕ ВЕНТИЛЯТОРА ДУТЬЕВОГО ВДН-18К и ВДН-18УК

Центробежные вентиляторы типа ВДН-18К и ВДН-18УК обеспечивают:

Подачу воздуха в топки стационарных паровых котлов;
Отвод дыма и газов из камер сгорания;
Перемещение чистого воздуха в технологических установках;
Поддержание давления в системах кондиционирования и вентиляции;
Работа в составе комплексных газоочистительных систем.

Максимальная температура перемещаемого воздуха — до +100°C. Использование вентиляторов возможно при температурах от -30°C до +80°C в стандартной комплектации. Дымососы могут быть адаптированы под агрессивные среды при соответствующем исполнении проточной части.

ВДН-18К и ВДН-18УК УСЛОВИЯ ЭКСПЛУАТАЦИИ

Тягодутьевые машины ВДН-18К и ВДН-18УК рассчитаны на длительную работу как внутри помещений, так и на открытых площадках под навесом. Соответствуют требованиям климатических категорий У и Т (по ГОСТ 15150-69), что делает их пригодными к эксплуатации в широком диапазоне климатических условий.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВДН-18К И ВДН-18УК

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 30ºС, плотности газов 1,165 кг/м³

Тип вентилятора	Производительность, Q, тыс. м³/ч	Полное давление, Pv, Па	Полное давление, Pv , кгс/м²	Максимальный КПД, ηmax, %	Частота вращения n, об/мин	Масса, кг
ВДН-18К	123	2243	229	86	750	5000
ВДН-18К	164	3960	404	86	1000	5000
ВДН-18УК	108	3950	403	84	1000	4350

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСА ВЕНТИЛЯТОРА ВДН-18К И ВДН-18УК

Тип машины	Разворот, φск°	a	a1	b	b1	d	d1	n	n1	s	s1	B	B1	D	H	H1	H2	H3	L	L1	c	c1	c2	c3	f	f1	f2
ВДН-18К –	0	1080	1200	1620	1750	1650	1755	20	24	19	19	4287	1572	1800	3428	1375	2500	545	3171	1072	830	1620	59	850	970	1740	975
	15	1080	1200	1620	1750	1650	1755	20	24	19	19	4287	1572	1800	3428	1375	2185	545	3171	1072	830	830	454	850	1560	1245	975
	30	1080	1200	1620	1750	1650	1755	20	24	19	19	4287	1572	1800	3428	1375	1570	545	3171	1072	830	830	454	850	2260	1580	975
	45	1080	1200	1620	1750	1650	1755	20	24	19	19	4287	1572	1800	3428	1375	990	545	3171	1072	830	830	454	850	2580	1900	975
	60	1080	1200	1620	1750	1650	1755	20	24	19	19	4287	1572	1800	3428	1375	1300	545	3171	1072	830	830	454	850	2175	1665	975
	75	1080	1200	1620	1750	1650	1755	20	24	19	19	4287	1572	1800	3428	1375	1290	545	3171	1072	830	830	454	850	2115	1600	975
	90	1080	1200	1620	1750	1650	1755	20	24	19	19	4287	1572	1800	3428	1375	1470	545	3171	1072	830	830	454	850	1855	1370	975
	105	1080	1200	1620	1750	1650	1755	20	24	19	19	4287	1572	1800	3428	1375	1290	545	3171	1072	830	830	454	850	1945	1440	975
	120	1080	1200	1620	1750	1650	1755	20	24	19	19	4287	1572	1800	3428	1375	1350	545	3171	1072	830	830	454	850	1800	1315	975
	135	1080	1200	1620	1750	1650	1755	20	24	19	19	4287	1572	1800	3428	1375	1770	545	3171	1072	830	830	454	850	1070	1470	975
	150	1080	1200	1620	1750	1650	1755	20	24	19	19	4287	1572	1800	3428	1375	1470	545	3171	1072	830	830	454	850	1510	1040	975
	165	1080	1200	1620	1750	1650	1755	20	24	19	19	4287	1572	1800	3428	1375	1200	545	3171	1072	830	830	454	850	1730	1230	975
	180	1080	1200	1620	1750	1650	1755	20	24	19	19	4287	1572	1800	3428	1375	900	545	3171	1072	830	830	454	850	1890	1355	975
	270	1080	1200	1620	1750	1650	1755	20	24	19	19	4287	1572	1800	3428	1375	1375	545	3171	1072	830	830	454	850	1320	2710	975
ВДН-18УК	0	900	1030	1620	1750	1650	1755	18	24	19	19	4296	1572	1800	3630	1375	2500	545	2986	977	740	740	409	850	970	1740	975
	15	900	1030	1620	1750	1650	1755	18	24	19	19	4296	1572	1800	3630	1375	2185	545	2986	977	740	740	409	850	1560	1245	975
	30	900	1030	1620	1750	1650	1755	18	24	19	19	4296	1572	1800	3630	1375	1570	545	2986	977	740	740	409	850	2320	1645	975
	45	900	1030	1620	1750	1650	1755	18	24	19	19	4296	1572	1800	3630	1375	990	545	2986	977	740	740	409	850	2640	1965	975
	60	900	1030	1620	1750	1650	1755	18	24	19	19	4296	1572	1800	3630	1375	1300	545	2986	977	740	740	409	850	2235	1730	975
	75	900	1030	1620	1750	1650	1755	18	24	19	19	4296	1572	1800	3630	1375	1290	545	2986	977	740	740	409	850	2170	1660	975
	90	900	1030	1620	1750	1650	1755	18	24	19	19	4296	1572	1800	3630	1375	1470	545	2986	977	740	740	409	850	1915	1430	975
	105	900	1030	1620	1750	1650	1755	18	24	19	19	4296	1572	1800	3630	1375	1290	545	2986	977	740	740	409	850	2010	1500	975
	120	900	1030	1620	1750	1650	1755	18	24	19	19	4296	1572	1800	3630	1375	1350	545	2986	977	740	740	409	850	1875	1370	975
	135	900	1030	1620	1750	1650	1755	18	24	19	19	4296	1572	1800	3630	1375	1770	545	2986	977	740	740	409	850	1470	1000	975
	150	900	1030	1620	1750	1650	1755	18	24	19	19	4296	1572	1800	3630	1375	1470	545	2986	977	740	740	409	850	1575	1095	975
	165	900	1030	1620	1750	1650	1755	18	24	19	19	4296	1572	1800	3630	1375	1200	545	2986	977	740	740	409	850	1790	1290	975
	180	900	1030	1620	1750	1650	1755	18	24	19	19	4296	1572	1800	3630	1375	900	545	2986	977	740	740	409	850	1955	1415	975
	270	900	1030	1620	1750	1650	1755	18	24	19	19	4296	1572	1800	3630	1375	1375	545	2986	977	740	740	409	850	1320	2770	975

*Размеры даны справочно

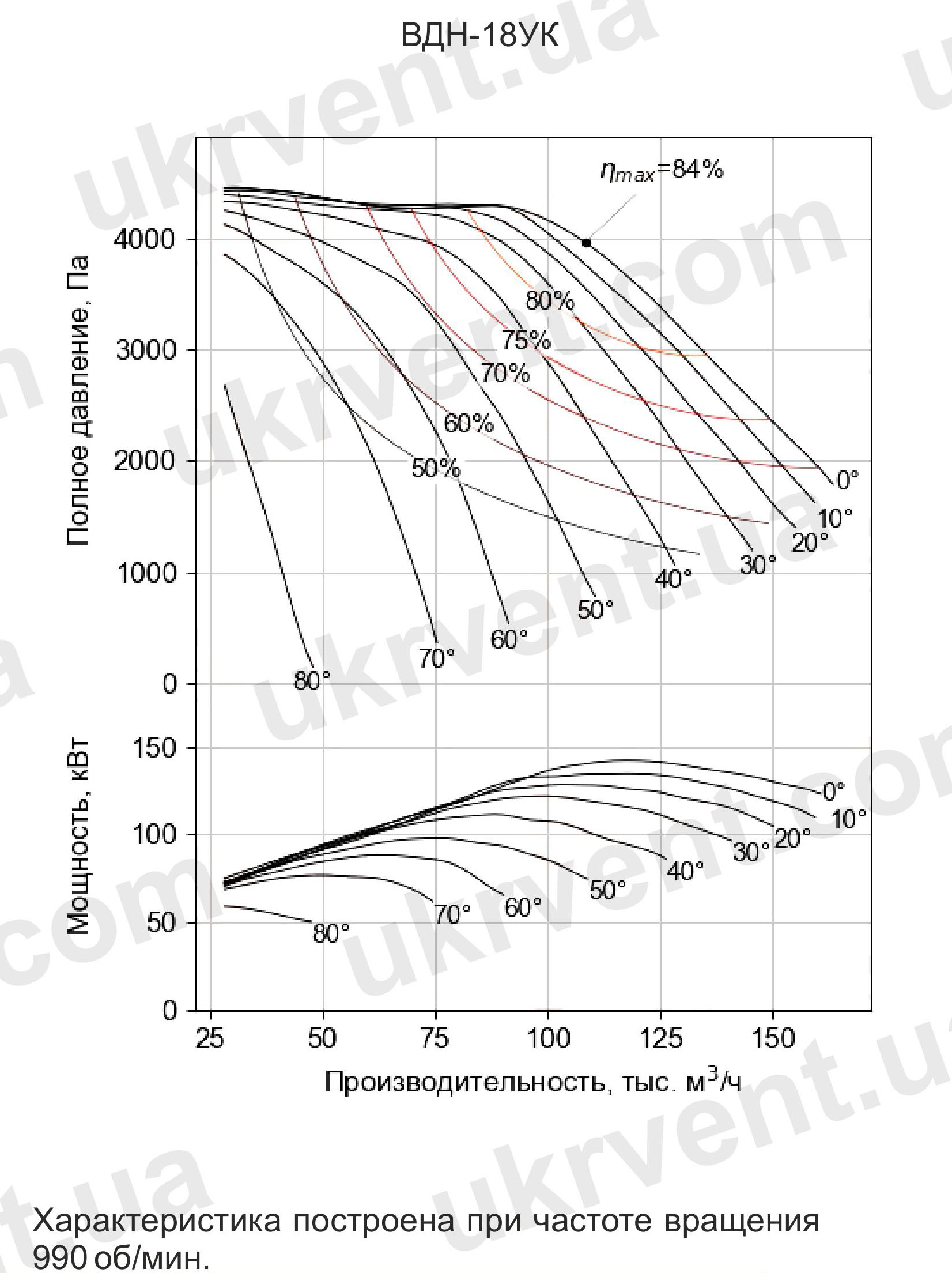

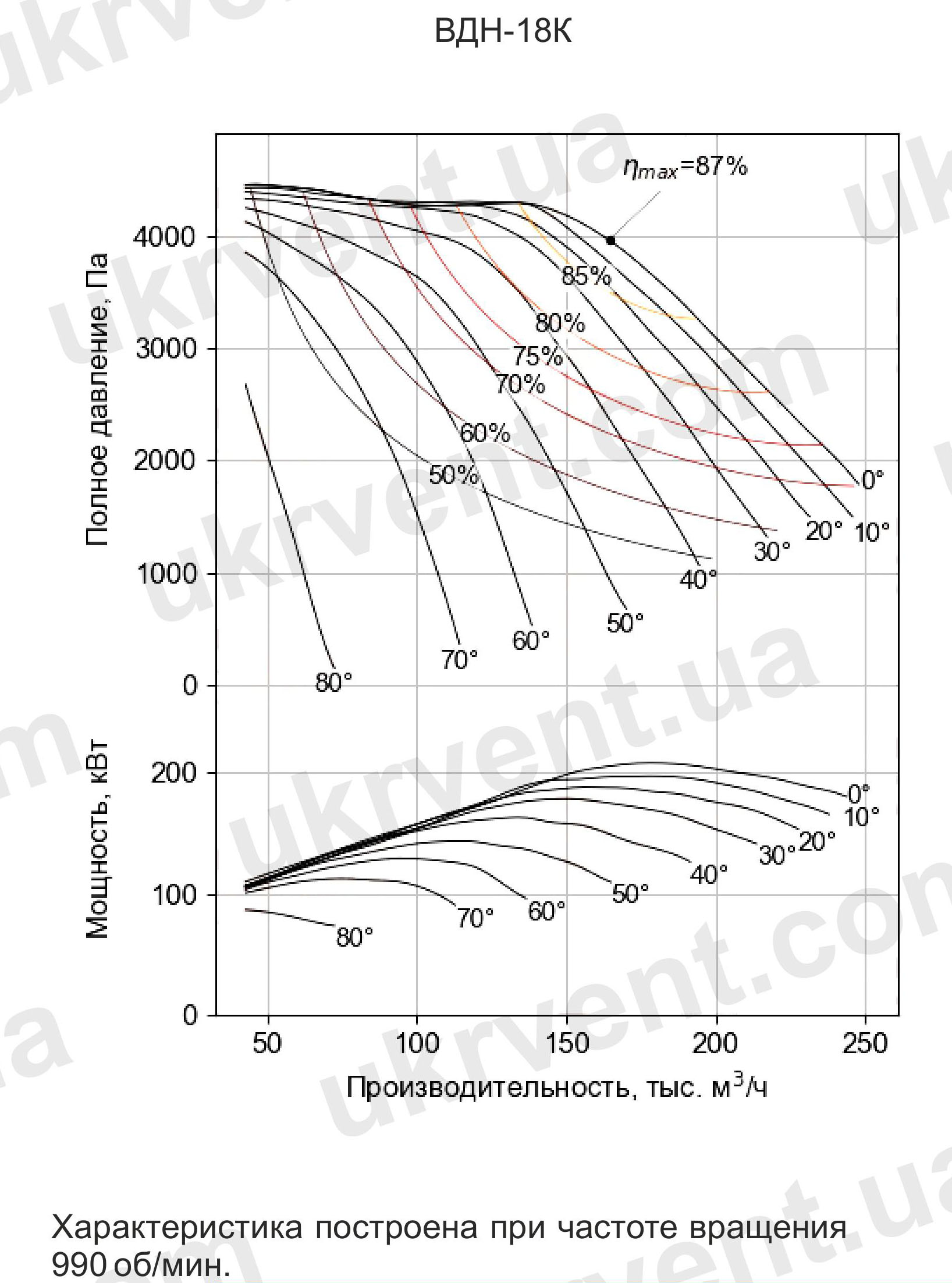

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

при барометрическом давлении 1013 гПа, температуре 30°С и плотности газов 11,65 кг/м3 на входе в вентилятор

РАЗНОВИДНОСТИ И ИСПОЛНЕНИЯ ВДН-18К и ВДН-18УК

В зависимости от назначения вентиляторы ВДН-18К и ВДН-18УК могут быть выполнены в следующих вариантах:

ВДН-К — усиленный подшипниковый узел с двухопорной конструкцией;
ВДН-У — унифицированный.

ВЕНТИЛЯТОРЫ ИЗГОТАВЛИВАЮТСЯ

В стандартном (исполнение 3) и специальном (исполнение 1) вариантах;
Из углеродистой или нержавеющей стали;
В антикоррозионном и взрывозащищённом исполнении (по ДНАОП 0.00-1.18-98);
С правым и левым направлением вращения.

НАПРАВЛЕНИЕ ВРАЩЕНИЯ И УГЛЫ ПОВОРОТА КОРПУСА

Направление вращения определяется со стороны электродвигателя:

Правое вращение — если спираль улитки направлена по часовой стрелке;

Левое вращение — если спираль против часовой стрелки.

Угол поворота корпуса регулируется с шагом 15° в диапазоне от 0° до 270°, что обеспечивает гибкость при установке и подключении воздуховодов.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ СХЕМ

Исполнение 3: рабочее колесо монтируется на промежуточный вал, соединённый муфтой с электродвигателем. Это позволяет снизить радиальные нагрузки на мотор и увеличить ресурс эксплуатации, особенно при нарастании дисбаланса колеса и росте вибрации.

КОНСТРУКЦИЯ ВЕНТИЛЯТОРА

Основные элементы вентилятора ВДН-18К и ВДН-18УК включают:

Рабочее колесо — сварная конструкция с крыльчаткой и ступицей;
Ходовая часть — вал, подшипники, соединительная муфта;
Улитка — сварная, с оребрением для жесткости;
Всасывающая воронка и направляющий аппарат — формируют стабильный воздушный поток;
Рама — обеспечивает жесткость и удобство монтажа.

Аэродинамические параметры вентиляторов оптимизированы для обеспечения высокой эффективности и минимальных энергетических потерь. Надежность конструкции подтверждена длительной эксплуатацией в различных отраслях.

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ ВДН-18К И ВДН-18УК

Высокий ресурс и надежность;
Универсальность применения;
Адаптация под различные климатические зоны;
Низкий уровень вибрации при правильно подобранной схеме исполнения;
Возможность работы в запылённой и агрессивной среде;
Простота технического обслуживания и доступность комплектующих
