ВЕНТИЛЯТОР ДУТЬЕВОЙ ДЫМОСОС ВДН-20К ОТ УКРВЕНТСИСТЕМЫ

Вентилятор дутьевой дымосос ВДН-20К производства Укрвентсистемы — это центробежная тягодутьевая машина с односторонним всасыванием, предназначенная для нагнетания воздуха в топки стационарных котельных агрегатов. Основное применение — в паровых котлах, ТЭЦ, котельных установках, а также в технологических линиях, где требуется перемещение больших объемов воздуха с постоянной производительностью. Конструкция вентилятора обеспечивает стабильную и безопасную эксплуатацию в условиях повышенных термических и вибрационных нагрузок.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И УСЛОВИЯ ЭКСПЛУАТАЦИИ

Вентиляторы ВДН-20К рассчитаны на длительный непрерывный режим работы. Перемещаемая среда — воздух или газы с температурой от -30°C до +80°C (до +100°C при использовании жаростойких материалов). Вентилятор может эксплуатироваться в помещениях и на открытом воздухе под навесом, в условиях умеренного и тропического климата 2 категории размещения по ГОСТ 15150-69.

В зависимости от исполнения, допускается применение вентилятора для чистого воздуха, агрессивных и слабозагрязнённых сред при условии правильного выбора материалов проточной части. Для повышения ресурса рекомендуется использовать в составе системы газоочистительное оборудование.

ОСОБЕННОСТИ КОНСТРУКЦИИ ВДН-20К

Конструктивно вентилятор ВДН-20К состоит из следующих узлов:

• рабочее колесо сварной конструкции с лопастями и ступицей;
• ходовая часть (вал, подшипниковые опоры, соединительная муфта);
• улитка (спиральный кожух) усиленной жесткости;
• всасывающая воронка;
• осевой направляющий аппарат;
• рама и элементы опорной конструкции.

Рабочее колесо смонтировано на промежуточном валу, что позволяет снизить нагрузку на электродвигатель и повысить срок службы узлов за счет компенсации радиальных нагрузок. Благодаря применению подшипникового узла улучшенного типа (индекс К), вентиляторы обладают повышенной устойчивостью к вибрации и осевым нагрузкам.

ВАРИАНТЫ ИСПОЛНЕНИЯ И МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ

Вентиляторы ВДН-20К изготавливаются в следующих вариантах:

• Исполнение №3 — наиболее надежное, при котором рабочее колесо монтируется на промежуточный вал.
• Стандартный корпус из углеродистой стали;
• Корпус из нержавеющих сталей (при необходимости устойчивости к агрессивным средам);
• Взрывозащищенное исполнение по ДНАОП 0.00-1.18-98;
• Левое или правое направление вращения рабочего колеса;
• Углы поворота корпуса от 0° до 270° с шагом 15°, обеспечивая гибкость при установке.

НАПРАВЛЕНИЕ ВРАЩЕНИЯ И СХЕМА РАЗВОРОТА КОРПУСА

Направление вращения определяется со стороны электродвигателя:

• Правое — при вращении рабочего колеса по часовой стрелке;
• Левое — при вращении против часовой стрелки.

Угол поворота корпуса варьируется в диапазоне от 0° до 270° с шагом 15°, что позволяет точно адаптировать оборудование к компоновке воздухоотводящей системы.

ПРЕИМУЩЕСТВА ВДН-20К ОТ УКРВЕНТСИСТЕМЫ

• Повышенная надежность благодаря двухопорной схеме с промежуточным валом;
• Увеличенный срок службы при интенсивной эксплуатации;
• Универсальность — подходит для котельных, ТЭЦ, промышленных систем вентиляции и газоотведения;
• Гибкие варианты исполнения под нужды заказчика;
• Соответствие требованиям промышленной безопасности и нормативной документации;
• Возможность использования в системах с высокой температурой и запыленностью среды.

Вентилятор дутьевой дымосос ВДН-20К — оптимальное решение для промышленных предприятий, нуждающихся в надежной, производительной и долговечной тягодутьевой машине. Высокое качество материалов, адаптивная конструкция и соответствие стандартам обеспечивают стабильную работу агрегата в самых сложных условиях. Укрвентсистема предлагает изготовление под индивидуальные требования, техническую поддержку и гарантийное обслуживание.

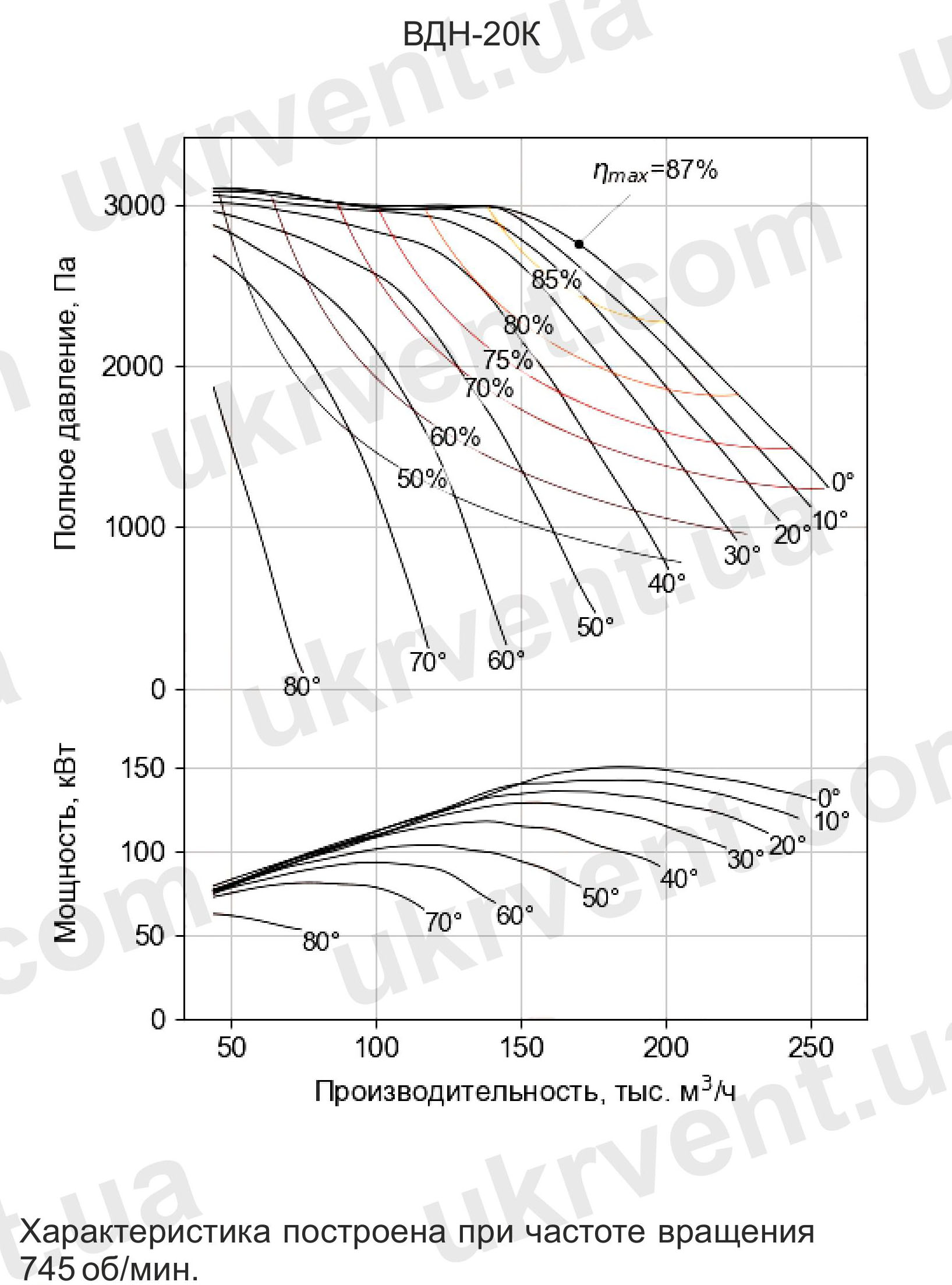

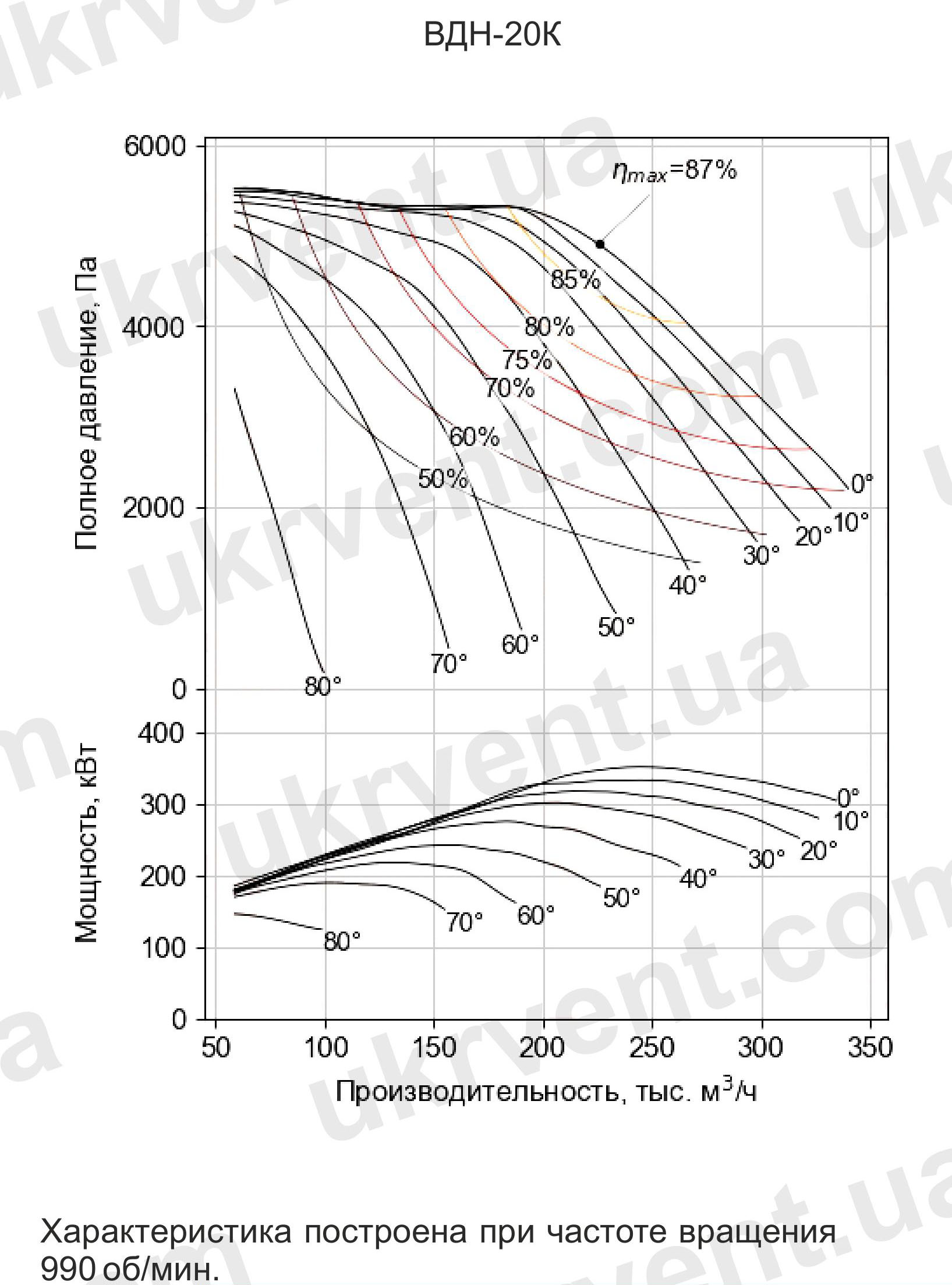

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

при барометрическом давлении 1013 гПа, температуре 30°С и плотности газов 11,65 кг/м3 на входе в вентилятор

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВДН-20К

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 30ºС, плотности газов 1,165 кг/м³

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСА ВЕНТИЛЯТОРА ВДН-20К
