Вентилятор дутьевой дымосос ВДН-28К — это центробежная тягодутьевая машина с односторонним всасыванием, разработанная и произведённая заводом «Укрвентсистемы». Модель ВДН-28К предназначена для создания стабильной тяги и подачи воздуха в топочные камеры котельных агрегатов, а также для удаления продуктов сгорания. Эта модель применяется в котельных, теплоэлектростанциях и других промышленных объектах, где необходима надёжная система воздухообмена.

ОБЛАСТИ ПРИМЕНЕНИЯ ВЕНТИЛЯТОРА ВДН-28К

Поддержание тяги и подачи воздуха в топки стационарных паровых и водогрейных котлов.
Использование в составе систем вентиляции и дымоудаления промышленных объектов.
Применение в технологических линиях, требующих перемещения значительных объёмов воздуха при стабильном давлении.
Возможность интеграции в системы кондиционирования производственных помещений.
Перемещение неагрессивных и слабоагрессивных сред с температурой до +100 °С.
Допускается работа в системах с установленными газоочистными установками.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Температурный диапазон рабочей среды: от –30 °С до +80 °С (в стандартном исполнении).
Конструкция предназначена для длительной непрерывной эксплуатации.
Климатическое исполнение — умеренное (У) и тропическое (Т), размещение по ГОСТ 15150-69 — категория 2.

Возможность эксплуатации на открытом воздухе под навесом.

МОДИФИКАЦИИ ВДН-28К

ВДН-К — базовая модель с улучшенным подшипниковым узлом на двух опорах, смазка обеспечивает стабильную работу.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВДН-28К

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 30ºС, плотности газов 1,165 кг/м³

Тип вентилятора	Производительность, Q, тыс. м³/ч	Полное давление, Pv, Па	Полное давление, Pv , кгс/м²	Максимальный КПД, ηmax, %	Частота вращения n, об/мин	Масса, кг
ВДН-28К	466	5 460	557	87	750	11 164

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСА ВЕНТИЛЯТОРА ВДН-28К

Тип машины	Разворот, φск°	a	a1	b	b1	d	d1	n	n1	s	s1	B	B1	D	H	H1	H2	H3	L	L1	c	c1	c2	c3	f	f1	f2
ВДН-28К	0	1680	1800	2520	2652	2500	2630	30	24	22	22	6400	2380	2800	5100	2000	1810	630	4248	1628	2440	2440	45	920	1300	1850	1050
	75	1680	1800	2520	2652	2500	2630	30	24	22	22	6400	2380	2800	5100	2000	1770	630	4248	1628	1400	1440/2440	565/45	920	3315/	2465	1050
	90	1680	1800	2520	2652	2500	2630	30	24	22	22	6400	2380	2800	5100	2000	1750	630	4248	1628	2440	2440	45	920	1900	1750	1050
	105	1680	1800	2520	2652	2500	2630	30	24	22	22	6400	2380	2800	5100	2000	1800	630	4248	1628	1400	1400/2440	565/45	920	3040/1330	2210	1050
	180	1680	1800	2520	2652	2500	2630	30	24	22	22	6400	2380	2800	5100	2000	1640	630	4248	1628	1400	1400/2440	565/45	920	2620/1370	1800	1050
	270	1680	1800	2520	2652	2500	2630	30	24	22	22	6400	2380	2800	5100	2000	1580	630	4248	1628	2440	2440	45	920	1400	2630	1050

*Размеры даны справочно

ИСПОЛНЕНИЯ И КОНСТРУКТИВНЫЕ ВАРИАНТЫ

Исполнение 3 (Схема 3): рабочее колесо насажено на промежуточный вал, соединённый через муфту с валом электродвигателя.

Преимущество схемы — сниженная нагрузка на электродвигатель, ресурс работы увеличивается за счёт переноса радиальных нагрузок на промежуточный вал.

Материалы изготовления:

Стандартное исполнение — углеродистая сталь;
Антикоррозийное исполнение — нержавеющие стали;
Взрывозащищённое исполнение — по ДНАОП 0.00-1.18-98;
Возможность выбора направления вращения — правое/левое.

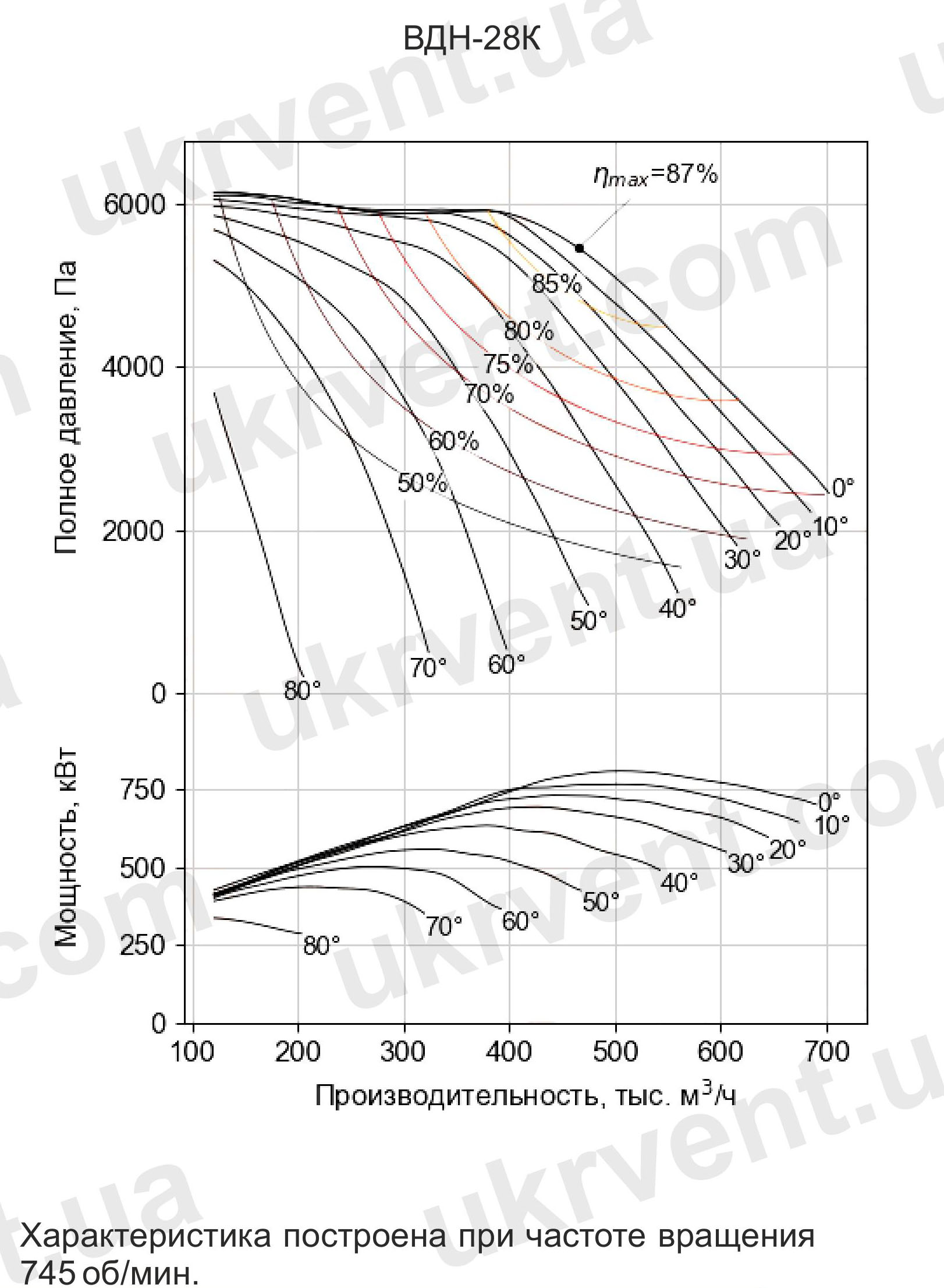

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

при барометрическом давлении 1013 гПа, температуре 30°С и плотности газов 11,65 кг/м3 на входе в вентилятор

НАПРАВЛЕНИЕ ВРАЩЕНИЯ И УГОЛ ПОВОРОТА КОРПУСА

Корпус вентилятора ВДН-28К может быть ориентирован в любом направлении с шагом 15°, в диапазоне от 0° до 270°. Это упрощает его монтаж в условиях ограниченного пространства и облегчает подключение воздуховодов. Вращение:

Правое — улитка направлена по часовой стрелке (со стороны электродвигателя);
Левое — против часовой стрелки.

КОНСТРУКЦИЯ ВЕНТИЛЯТОРА ВДН-28К

Вентилятор состоит из следующих конструктивных узлов:

Рабочее колесо — сварная конструкция с крыльчаткой и ступицей, обеспечивает высокую производительность при минимальных вибрациях.
Ходовая часть — включает вал, подшипниковые узлы и соединительную муфту.
Улитка корпуса — выполнена из листовой стали, усилена рёбрами жёсткости для предотвращения деформации.
Всасывающая воронка — оптимизирована для равномерного распределения потока.
Осевая направляющая аппаратура — регулирует режим работы в зависимости от технологических требований.

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРА ВДН-28К

Высокий КПД при работе в условиях повышенной температуры и запылённости;
Простота в техническом обслуживании;
Надёжность и долговечность конструктивных элементов;
Универсальность монтажа благодаря регулируемому углу поворота улитки;
Возможность изготовления в индивидуальных климатических и технических исполнениях.

Вентилятор дутьевой дымосос ВДН-28К производства Укрвентсистемы — это промышленное решение, сочетающее в себе энергоэффективность, устойчивость к внешним воздействиям и длительный ресурс эксплуатации. Его конструкция адаптирована под реалии современной энергетики и промышленных производств, где надёжность оборудования определяет стабильность всего технологического цикла.

Благодаря широкой номенклатуре модификаций, исполнений и комплектующих, ВДН-28К может быть адаптирован под любые условия эксплуатации. Это делает его оптимальным выбором при проектировании и модернизации котельных, ТЭЦ, промышленных вентиляционных и технологических систем.
