Вентиляторы дутьевые дымососы ВДН-32БК и ВДН-32БФК производства «Укрвентсистемы» — это центробежные тягодутьевые машины с односторонним всасыванием, предназначенные для подачи воздуха в топки котлов и создания принудительной тяги. Широко применяются на объектах энергетики, в частности, в котельных установках, тепловых электростанциях, а также в промышленных технологических линиях, где требуется перемещение больших объемов воздуха с постоянной нагрузкой.

Допускается эксплуатация вентиляторов в составе систем вентиляции, кондиционирования и газоудаления, при этом максимальная температура воздуха на входе не должна превышать +100 °С. Конструкция рассчитана на продолжительный режим работы и отличается высоким эксплуатационным ресурсом.

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ И УСЛОВИЯ ЭКСПЛУАТАЦИИ

Вентиляторы ВДН-32БК и ВДН-32БФК способны перемещать как чистый воздух, так и газовоздушные смеси с запыленностью. Рабочая температура перемещаемой среды — от −30 °С до +80 °С в стандартной комплектации.

Устройства рассчитаны на установку как внутри помещений, так и на открытом воздухе под навесом. Соответствуют требованиям ГОСТ 15150-69 для климатических исполнений У и Т (категория размещения — 2). Возможность применения в средах с повышенной агрессивностью обеспечивается путем подбора материалов проточной части, устойчивых к воздействию перемещаемой среды.

МОДИФИКАЦИИ ВДН-32БК И ВДН-32БФК

Вентиляторы поставляются в различных исполнениях в зависимости от условий эксплуатации и конструктивных требований:

ВДН-К — оснащён усиленным подшипниковым узлом двухопорного типа с централизованной системой смазки.
ВДН-Б — имеет бронелисты и дополнительную защиту лопаток рабочего колеса от абразивного износа.
ВДН-Ф — форсированная версия с оптимизированной геометрией крыльчатки, предотвращающей налипание твёрдых частиц.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВДН-32БК И ВДН-32БФК

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 30ºС, плотности газов 1,165 кг/м³

Тип вентилятора	Производительность, Q, тыс. м³/ч	Полное давление, Pv, Па	Полное давление, Pv , кгс/м²	Максимальный КПД, ηmax, %	Частота вращения n, об/мин	Масса, кг
ВДН-32БК	399	4 114	420	86	600	13 480
ВДН-32БК	499	6 450	657	86	750	13 480
ВДН-32БФК	499	7 210	735	86	750	13 510

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСА ВЕНТИЛЯТОРА ВДН-32БК И ВДН-32БФК

Тип машины	Разворот, φск°	a	a1	b	b1	d	d1	n	n1	s	s1	B	B1	D	H	H1	H2	H3	L	L1	c	c1	c2	c3	f	f1	f2
ВДН-32БК	0	1680	1800	2520	2652	2500	2630	30	24	22	22	6400	2380	3200	5100	2000	1810	830	4606	1628	2440	2440	100	1300	1300	1850	1150
	75	1680	1800	2520	2652	2500	2630	30	24	22	22	6400	2380	3200	5100	2000	1770	830	4606	1628	1400	1440/2440 600/ 100	1300	3315/1550	2465	1150
	90	1680	1800	2520	2652	2500	2630	30	24	22	22	6400	2380	3200	5100	2000	1750	830	4606	1628	2440	2440	100	1300	1900	1750	1150
	105	1680	1800	2520	2652	2500	2630	30	24	22	22	6400	2380	3200	5100	2000	1800	830	4606	1628	1400	1400/2440 600/ 100	1300	3040/1330	2210	1150
	180	1680	1800	2520	2652	2500	2630	30	24	22	22	6400	2380	3200	5100	2000	1640	830	4606	1628	1400	1400/2440 600/ 100	1300	2620/1370	1800	1150
	270	1680	1800	2520	2652	2500	2630	30	24	22	22	6400	2380	3200	5100	2000	1580	830	4606	1628	2440	2440	100	1300	1400	2630	1150
ВДН-32БФК	90	1680	1812	2520	2652	2500	2630	30	24	22	22	6391	2380	3200	5096	2000	1750	830	4635	1628	2440	2440	130	1300	1900	1750	1150
ВДН-32БФК	180	1680	1812	2520	2652	2500	2630	30	24	22	22	6391	2380	3200	5096	2000	1640	830	4635	1628	1440	1440	630	1300	1800	2620	1150

*Размеры даны справочно

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Вентиляторы ВДН-32БК и ВДН-32БФК изготавливаются в исполнении №3: рабочее колесо смонтировано на промежуточном валу, соединённом с валом электродвигателя через эластичную муфту. Такое решение эффективно разгружает электродвигатель от радиальных нагрузок, что увеличивает срок службы подшипников и снижает вибрации при длительной эксплуатации.

КОНСТРУКЦИЯ УЗЛОВ

Основные конструктивные компоненты:

Рабочее колесо — сварная конструкция из стального профиля, обеспечивает оптимальное аэродинамическое сопротивление и устойчивость к износу.
Улитка — сварная из листовой стали, армирована внешними ребрами жёсткости.
Воронка всасывающая — направляет воздушный поток и снижает сопротивление на входе.
Ходовая часть — включает промежуточный вал, двухрядные подшипники, опорную раму, муфту соединения.
Осевой направляющий аппарат — регулирует подачу воздуха и обеспечивает устойчивый рабочий режим.

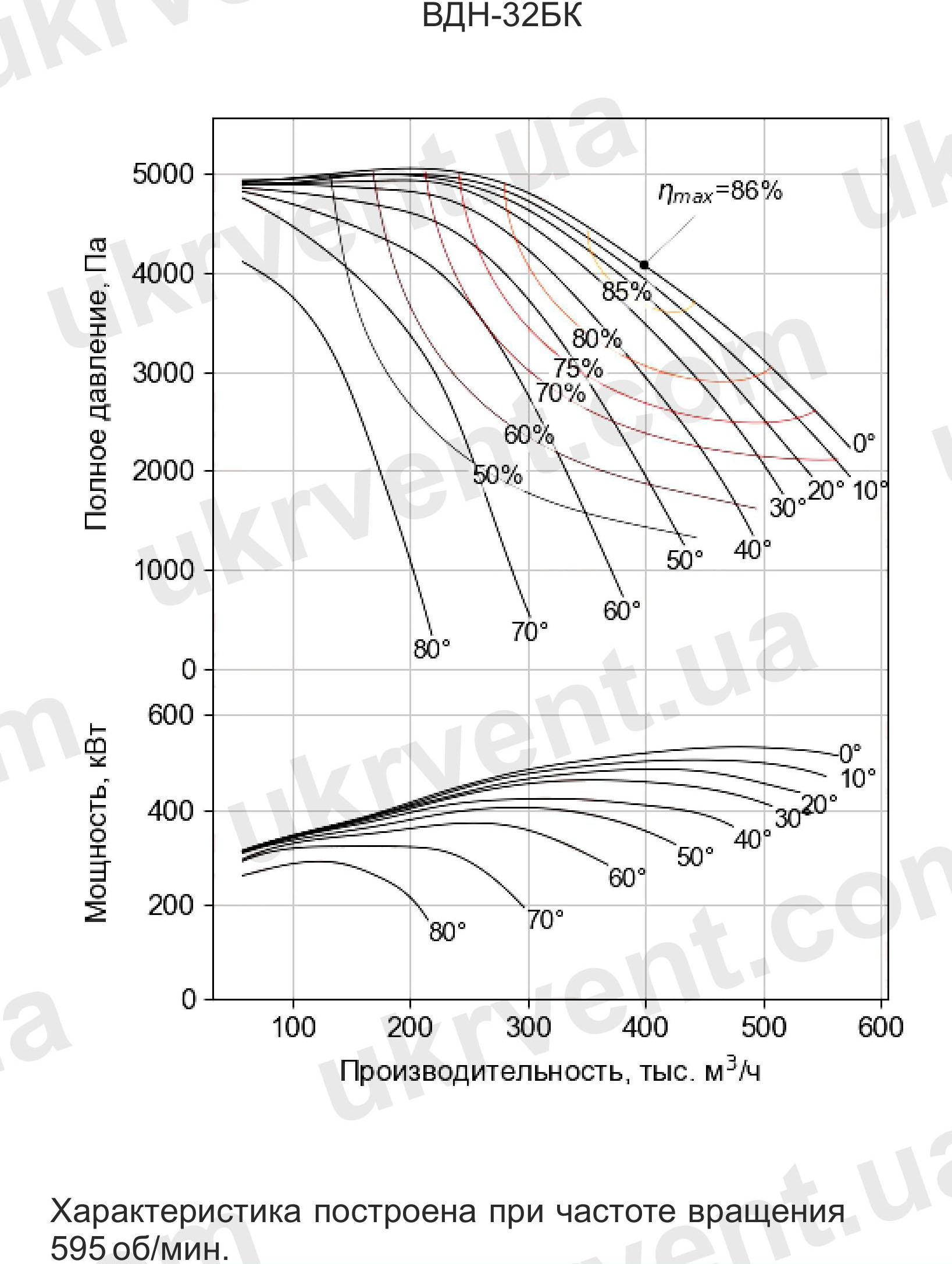

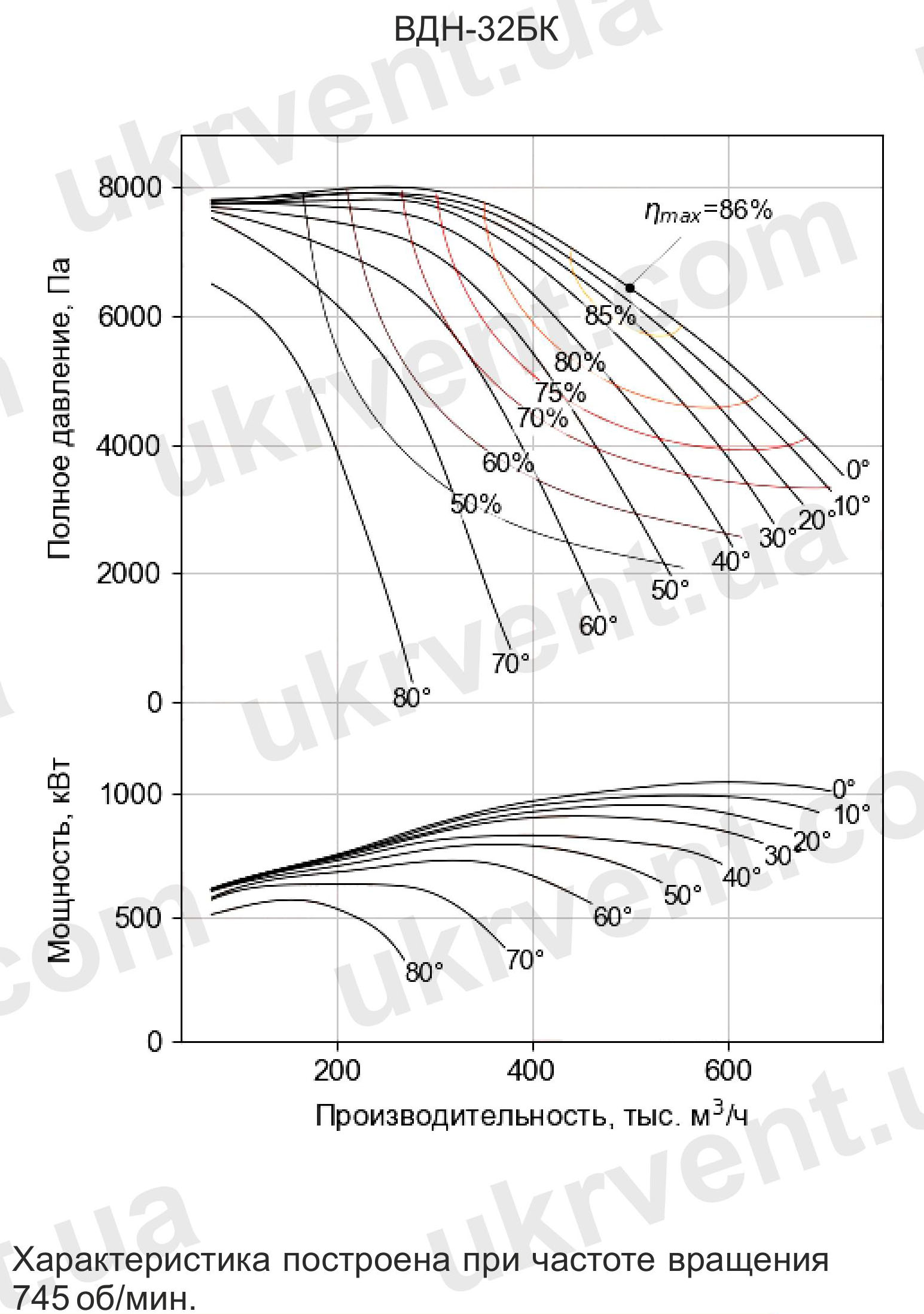

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

при барометрическом давлении 1013 гПа, температуре 30°С и плотности газов 11,65 кг/м3 на входе в вентилятор

МАТЕРИАЛЫ И ИСПОЛНЕНИЯ

Изготавливаются из:

углеродистых сталей — стандартное исполнение;
нержавеющих сталей — для агрессивных сред;
специальных сплавов.

ВРАЩЕНИЕ И ПОВОРОТ КОРПУСА

Направление вращения:

Правое — спираль корпуса направлена по часовой стрелке (смотрим со стороны двигателя).
Левое — спираль против часовой стрелки.

Поворот улитки корпуса осуществляется в диапазоне от 0° до 270° с шагом 15°, что обеспечивает гибкость при монтаже и позволяет адаптировать вентилятор под конфигурацию воздуховодов без переделки оборудования.

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ ВДН-32БК И ВДН-32БФК

Надёжность и длительный срок эксплуатации;
Высокий КПД при любых режимах;
Универсальность применения;
Устойчивость к пылевым и температурным нагрузкам;
Гибкость исполнения — правое и левое вращение, различные углы поворота;
Доступность в исполнениях под любые климатические и технологические условия.

Вентиляторы дутьевые дымососы ВДН-32БК и ВДН-32БФК от компании «Укрвентсистемы» — это технологически совершенные решения для промышленных котельных и вентиляционных установок. Их конструктивная надёжность, широкий диапазон применимости и высокий уровень адаптации под любые производственные условия делают их оптимальным выбором для предприятий, стремящихся к стабильной, эффективной и безопасной работе теплотехнического оборудования.
