ВЕНТИЛЯТОР ДУТЬЕВОЙ ДЫМОСОС ВДН-22К — НАДЁЖНОСТЬ, МОЩНОСТЬ, ПРОИЗВОДИТЕЛЬНОСТЬ

Вентилятор дутьевой дымосос ВДН-22К производства «Укрвентсистемы» — это промышленная тягодутьевая машина центробежного типа с односторонним всасыванием, предназначенная для подачи воздуха в топки котельных агрегатов и отвода продуктов сгорания. Вентиляторы ВДН-22К широко используются на теплоэлектростанциях, в промышленных котельных, а также в технологических установках, где требуется перемещение больших объёмов воздуха при стабильных режимах.

Благодаря продуманной конструкции и высокой надёжности, ВДН-22К применяется:

• в системах подачи воздуха в топки паровых котлов;
• для удаления дыма и отходов сгорания;
• в промышленных вентиляционных и тепловых установках;
• в производственных зонах как элемент систем кондиционирования;
• при необходимости создания принудительной тяги в котлах.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И УСЛОВИЯ ЭКСПЛУАТАЦИИ

Центробежный вентилятор ВДН-22К рассчитан на длительную непрерывную работу в условиях умеренного и тропического климата (2 категория размещения по ГОСТ 15150-69). Рабочая среда — воздух с температурой от -30°C до +80°C в стандартном исполнении, допускается перемещение воздуха до +100°C при специальной комплектации.  Допускается перемещение неагрессивных газов и агрессивных сред при условии применения соответствующих материалов проточной части.

ВДН-22К может эксплуатироваться как в помещениях, так и под навесом на открытом воздухе. Подшипниковые узлы имеют систему смазки, рассчитанную на высокие нагрузки, что гарантирует продолжительный срок службы и устойчивость к вибрационным и температурным воздействиям.

ИСПОЛНЕНИЯ И КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Вентиляторы ВДН-22К выпускаются в различных исполнениях:

• Стандартное исполнение (исполнение №3);
• Из углеродистой и нержавеющей стали;
• Взрывозащищённое исполнение по ДНАОП 0.00-1.18-98;
• Правого и левого вращения (в зависимости от направления спирали улитки);
• Индекс «К» указывает на наличие улучшенного подшипникового узла с двухопорной схемой, увеличивающей надёжность работы.

СХЕМА 3 — МАКСИМАЛЬНАЯ НАДЁЖНОСТЬ ПРИ ЭКСПЛУАТАЦИИ

Конструктивное исполнение №3 предусматривает установку рабочего колеса на промежуточный вал, соединённый с валом электродвигателя через упругую муфту. Данное решение эффективно снижает вибрационные нагрузки на двигатель, так как осевые и радиальные силы воспринимаются промежуточным валом и его подшипниковыми опорами. Это значительно продлевает срок службы как самого вентилятора, так и электродвигателя.

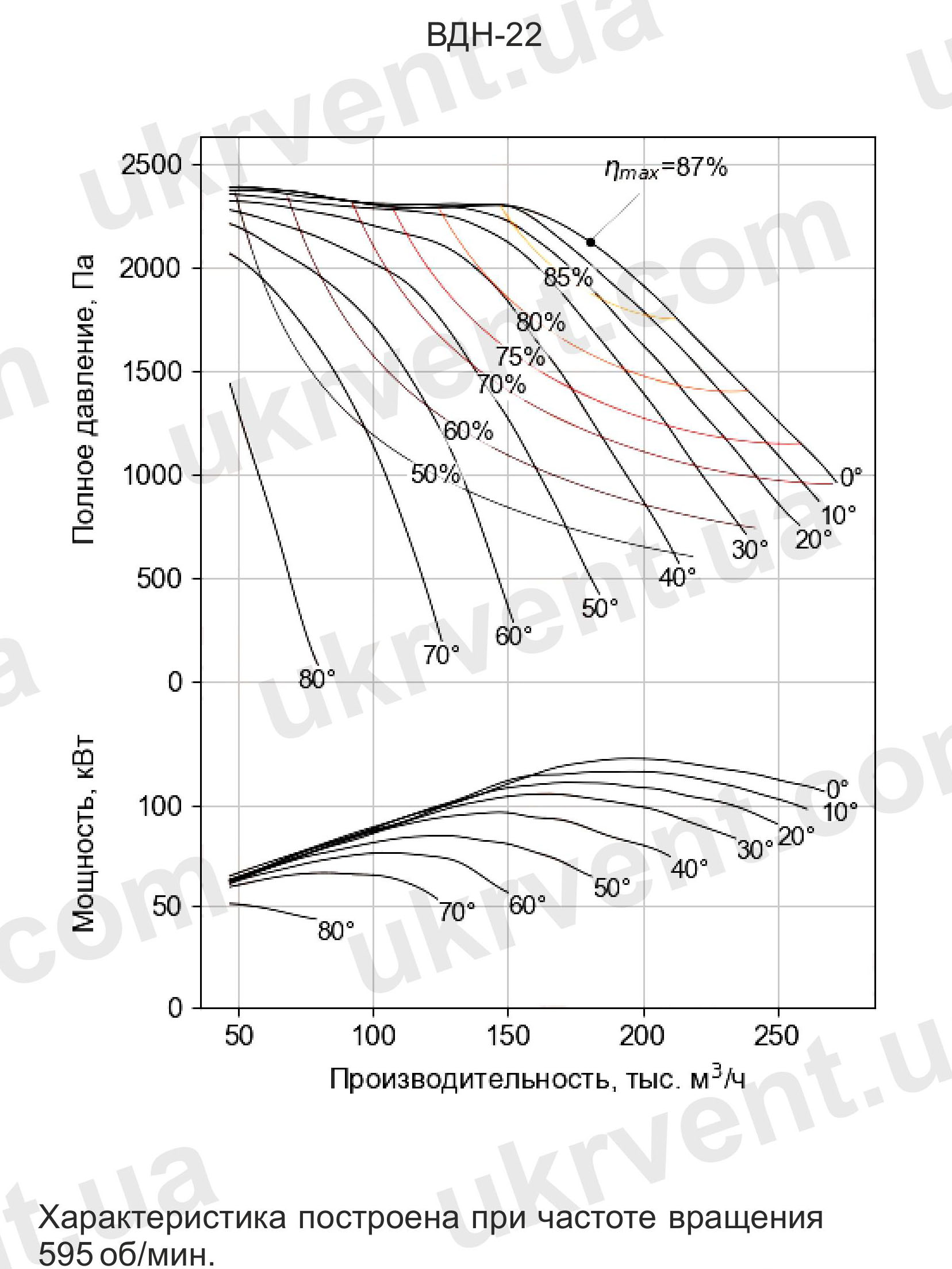

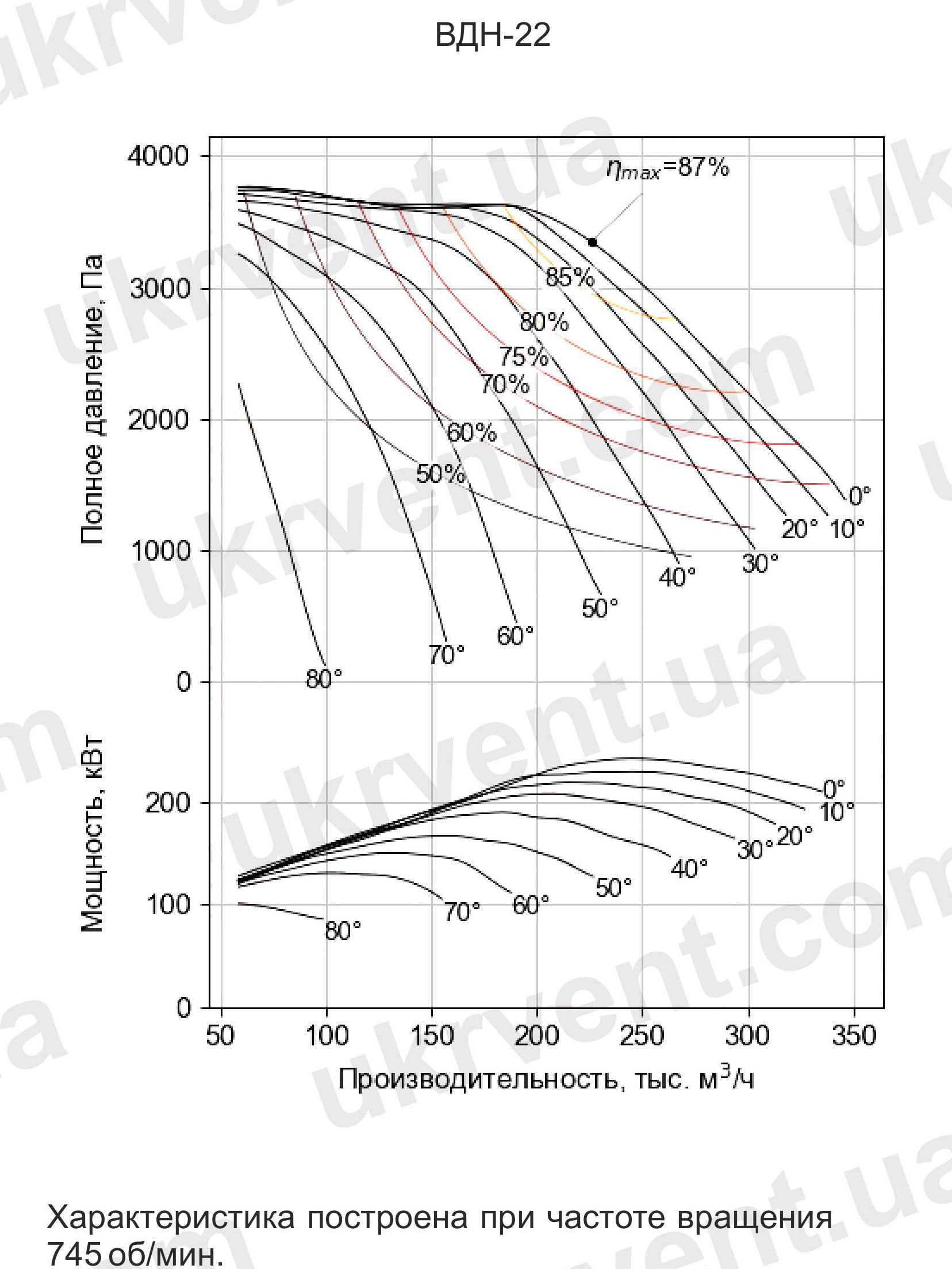

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

при барометрическом давлении 1013 гПа, температуре 30°С и плотности газов 11,65 кг/м3 на входе в вентилятор

УГОЛ ПОВОРОТА И НАПРАВЛЕНИЕ ВРАЩЕНИЯ

ВДН-22К позволяет устанавливать корпус улитки с поворотом от 0° до 270° с шагом 15°, что значительно упрощает монтаж в существующие воздуховоды. Направление вращения определяется со стороны электродвигателя:

• Правое вращение — спираль улитки по часовой стрелке;
• Левое вращение — против часовой стрелки.

КОНСТРУКЦИЯ И СОСТАВНЫЕ ЭЛЕМЕНТЫ

Основные элементы вентилятора ВДН-22К:

• Рабочее колесо — сварная конструкция с усиленными лопатками и балансировкой;
• Ходовая часть — вал, подшипниковые узлы, соединительная муфта;
• Корпус (улитка) — выполнен из листовой стали с оребрением для повышения жёсткости;
• Всасывающая воронка — обеспечивает плавный и равномерный поток воздуха;
• Осевая направляющая аппаратура — регулирует режим работы;
• Рама — основа для жёсткой фиксации всех узлов.

Все компоненты вентилятора спроектированы с учётом длительной работы в условиях повышенной запылённости, температурных колебаний и вибрационных нагрузок.

ПРОИЗВОДИТЕЛЬ УКРВЕНТСИСТЕМЫ — ГАРАНТИЯ КАЧЕСТВА

Завод «Укрвентсистемы» более 20 лет специализируется на производстве промышленных вентиляторов и дымососов. Оборудование сертифицировано, соответствует украинским и международным нормам безопасности и качества, поставляется как на внутренний рынок, так и на экспорт.

Каждый вентилятор проходит контроль качества, статическую и динамическую балансировку, а также испытания на шум, вибрацию и герметичность.

КЛЮЧЕВЫЕ ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРА ВДН-22К

• Высокая производительность;
• Продолжительный ресурс эксплуатации;
• Минимальные затраты на обслуживание;
• Универсальность применения;
• Устойчивость к агрессивным средам (в зависимости от комплектации);
• Удобство монтажа и гибкость поворота корпуса.

Ищете надёжное решение для котельной, ТЭЦ или промышленной вентиляционной установки?

Выбирайте вентилятор дутьевой дымосос ВДН-22К — оптимальный баланс мощности, надёжности и производительности. Закажите напрямую у производителя «Укрвентсистемы» и получите техническую поддержку, индивидуальные расчёты и быструю отгрузку.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВДН-22К

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 30ºС, плотности газов 1,165 кг/м³

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСА ВЕНТИЛЯТОРА ВДН-22К
