ВЕНТИЛЯТОРЫ ГОРЯЧЕГО ДУТЬЯ ВГД-15,5

Вентиляторы горячего дутья ВГД

Центробежные вентиляторы горячего дутья ВГД-15,5 — это высокоэффективные агрегаты одностороннего всасывания, предназначенные для подачи разогретого воздуха от воздухоподогревателей в топки стационарных паровых котлов. Они используются в качестве вентиляторов первичного воздуха на объектах тяжелой промышленности, в энергетике, металлургии и теплоэнергетических комплексах.

Благодаря высокой температурной устойчивости и продуманной конструкции, вентиляторы ВГД-15,5 обеспечивают стабильную подачу воздуха в температурных режимах, при которых обычное оборудование выходит из строя.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Вентиляторы горячего дутья ВГД-15,5 рассчитаны на длительную работу в тяжелых промышленных условиях:

Температура окружающей среды: от –30 °C и выше
Максимальная температура перемещаемого воздуха: до 400 °C
Исполнение климатическое: У (умеренный климат), категория размещения — 2
Место установки: на открытом воздухе или под навесом, защищенным от атмосферных осадков

Особенность конструкции — использование жаропрочных и углеродистых сталей — гарантирует устойчивость к тепловому расширению, перегреву и коррозии, а также обеспечивает долговечность оборудования.

КОНСТРУКЦИЯ ВЕНТИЛЯТОРА ВГД-15,5

Конструкция вентиляторов ВГД-15,5 продумана до мельчайших деталей с учетом высоких нагрузок и теплового воздействия:

Рабочее колесо — сварная конструкция из жаропрочной стали, состоящая из ступицы и крыльчатки.
Ходовая часть — вал, подшипники, охлаждающая крыльчатка, упругая муфта.
Крыльчатка охлаждения — снижает тепловую нагрузку на подшипники, размещена между корпусом и улиткой.
Спиральный корпус (улитка) — сварной, из листовой и профильной стали с оребрением для дополнительной жесткости.
Осевой направляющий аппарат — регулирует поток воздуха.
Монтажная рама — обеспечивает устойчивую установку оборудования.

Такая конструкция минимизирует риски тепловых деформаций и обеспечивает высокую надежность при эксплуатации в условиях постоянных температурных перепадов.

НАПРАВЛЕНИЕ ВРАЩЕНИЯ

Вентиляторы ВГД-15,5 выпускаются с двумя типами вращения:

Правое вращение — если спираль корпуса направлена по часовой стрелке
Левое вращение — если спираль корпуса направлена против часовой стрелки

Указание направления вращения — важный параметр при проектировании и монтаже систем подачи воздуха.

УГЛЫ ПОВОРОТА КОРПУСА

Для удобства интеграции в существующие технологические схемы, корпус вентилятора ВГД-15,5 может устанавливаться с углом поворота от 0° до 270° с шагом 15°. Это позволяет:

Упростить прокладку воздуховодов
Минимизировать пространство для монтажа
Облегчить обслуживание оборудования
Гибкость в конфигурации — еще одно важное преимущество вентиляторов Укрвентсистемы.

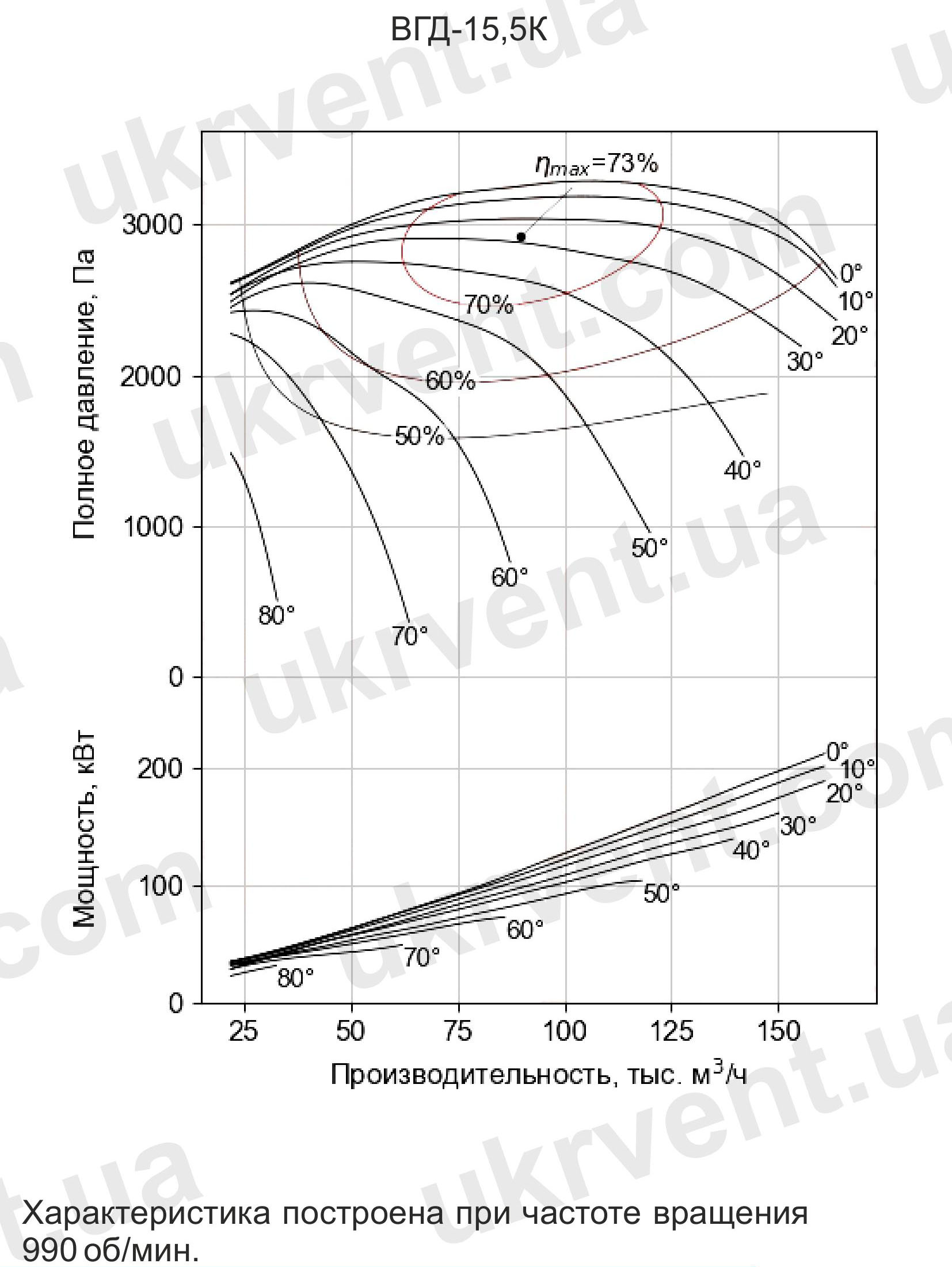

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ГОРЯЧЕГО ДУТЬЯ ВГД-15,5К

при барометрическом давлении 1013 гПа, температуре 400°С и плотности газов 0,524 кг/м³ на входе в ТДМ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТИПА ВГД-15,5

Тип машины	ВГД-15,5К
Тип лопаток	Вперед загнутые
Производительность, Q, тыс. м³/ч	90
Полное давление, Pv, Па	2940
Полное давление, Pv, кгс/м²	300
Максимальный КПД, ηmax, %	72
Частота вращения n, об/мин	1000
Масса, кг	2470

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ТДМ ТИПА ВГД-15,5

Группа присоединительных размеров, мм

Тип машины	Разворот, φск°	a	a1	b	b1	d	d1	n	n1	s	s1
ВГД-15,5К	0, 15, 30, 45, 60	580	662	907	1000	1100	1176	26	16	15	15
	75, 90, 105, 135, 150, 165, 180, 195	580	662	907	1000	1100	1176	26	16	15	15
	210, 225, 240	580	662	907	1000	1100	1176	26	16	15	15
	270	580	662	907	1000	1100	1176	26	16	15	15

*Размеры даны справочно Группа габаритных размеров, мм

Тип машины	Разворот, φск°	B	B1	D	H	H1	H2	H3	L	L1
ВГД-15,5К	0, 15, 30, 45, 60	2725	940	1550	2385	1085	1500	601	2511	816
	75, 90, 105, 135, 150, 165, 180, 195	2725	940	1550	2385	1085	1300	601	2511	816
	210, 225, 240	2725	940	1550	2385	1085	1100	601	2511	816
	270	2725	940	1550	2385	1085	1100	601	2511	816

*Размеры даны справочно Группа установочных размеров, мм

Тип машины	Разворот, φск°	c	c1	c2	c3	f	f1	f2
ВГД-15,5К	0, 15, 30, 45, 60	692	692	388	670	650	650	890
	75, 90, 105, 135, 150, 165, 180, 195	692	692	388	670	650	650	890
	210, 225, 240	692	692	388	670	650	650	890
	270	692	692	388	670	800	1800	890

*Размеры даны справочно

КОНСТРУКТИВНАЯ СХЕМА ИСПОЛНЕНИЯ

ВГД-15,5 выполнен по исполнению 3 (схема 3):

Рабочее колесо установлено на промежуточный вал, который соединяется с валом электродвигателя.
Основное преимущество — перенос радиальных нагрузок с электродвигателя на подшипники промежуточного вала.

Это решение обеспечивает:

Повышенный срок службы электродвигателя
Минимизацию вибрационных нагрузок
Стабильную работу вентилятора при увеличении дисбаланса рабочего колеса (вследствие износа или загрязнений)

В ЗАВИСИМОСТИ ОТ НАЗНАЧЕНИЯ ВЕНТИЛЯТОРЫ ВГД ИЗГОТАВЛИВАЮТСЯ

ВГД-К – Индекс К в маркировке обозначает наличие улучшенного подшипникового узла из двухопорной конструкции со смазывающими материалами

Центробежные вентиляторы горячего дутья ВГД-15,5 от Укрвентсистемы – это проверенное временем оборудование, адаптированное под условия тяжелой промышленности. Высокая термостойкость, надежная конструкция, гибкие возможности компоновки и адаптация под различные условия монтажа делают ВГД-15,5 оптимальным выбором для предприятий энергетики, металлургии и машиностроения.
