ВЕНТИЛЯТОРЫ ГОРЯЧЕГО ДУТЬЯ ВГД-16SДК – ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ГАБАРИТНЫЕ РАЗМЕРЫ

Центробежные вентиляторы горячего дутья одностороннего всасывания ВГД-16SДК производства УКРВЕНТСИСТЕМЫ — это промышленное оборудование тяжелого машиностроения, предназначенное для надежной и стабильной подачи нагретого воздуха в топки паровых стационарных котлов. Они выполняют функцию вентиляторов первичного воздуха и отличаются высокой производительностью, устойчивостью к перегрузкам и термической стабильностью. Эти вентиляторы разработаны с учетом специфики эксплуатации в энергетике, металлургии и других отраслях промышленности, где критична бесперебойная работа оборудования при высоких температурах.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРОВ ГОРЯЧЕГО ДУТЬЯ ВГД-16SДК

Вентиляторы ВГД-16SДК адаптированы под эксплуатацию в умеренном климате (исполнение У, категория размещения 2) и обеспечивают стабильную работу как в помещениях, так и на открытом воздухе при наличии защиты от атмосферных осадков. Допустимая минимальная температура окружающей среды составляет -30 °С, а максимальная температура перемещаемого воздуха на входе в вентилятор — до 400 °С.

Для обеспечения термостойкости и долговечности, крыльчатка изготавливается из жаропрочной стали, а корпусные и несущие элементы — из углеродистой конструкционной стали, оптимальной по прочности и ресурсу эксплуатации.

КОНСТРУКЦИЯ ВЕНТИЛЯТОРОВ ГОРЯЧЕГО ДУТЬЯ ВГД-16SДК

Конструктивная схема вентилятора ВГД-16SДК включает следующие ключевые узлы:

• Рабочее колесо сварной конструкции (ступица и S-образные лопатки),
• Спиральный корпус (улитка), усиленный оребрением,
• Ходовая часть с валом, подшипниковыми узлами, муфтой и охлаждающей крыльчаткой,
• Осевая направляющая аппаратура,
• Рама под ходовую часть.

Ключевая особенность — наличие крыльчатки охлаждения, расположенной между корпусом и улиткой. Она эффективно снижает термическое воздействие на подшипники, продлевая ресурс оборудования при длительной работе на высокотемпературных режимах.

НАПРАВЛЕНИЕ ВРАЩЕНИЯ ВЕНТИЛЯТОРА ГОРЯЧЕГО ДУТЬЯ ВГД-16SДК

Вентиляторы ВГД-16SДК выпускаются в двух вариантах:

• Правое вращение — направление улитки по часовой стрелке,
• Левое вращение — направление улитки против часовой стрелки.

Правильный выбор направления вращения важен для согласования с проектной схемой воздуховодов и эффективной работы вентиляционной системы.

СХЕМА КОНСТРУКТИВНОГО ИСПОЛНЕНИЯ ВЕНТИЛЯТОРА ГОРЯЧЕГО ДУТЬЯ ВГД-16SДК

Исполнение №3 (схема 3) предусматривает установку рабочего колеса на промежуточный вал, связанный с электродвигателем через муфту установленных на общую раму. Такое конструктивное решение значительно снижает нагрузку на вал электродвигателя, передавая основные радиальные силы на подшипники промежуточного вала. Это существенно продлевает срок службы как электродвигателя, так и вентилятора в целом, особенно в условиях роста дисбаланса при износе крыльчатки и изменении вибрационных характеристик.

В ЗАВИСИМОСТИ ОТ НАЗНАЧЕНИЯ ВЕНТИЛЯТОРЫ ВГД-16SДК ИЗГОТАВЛИВАЮТСЯ

• ВГД-К — наличие двухопорного подшипникового узла с улучшенной системой смазки. Обеспечивает повышенную надежность при непрерывной работе в тяжелых режимах.
• ВГД-S — рабочее колесо с S-образными лопатками, оптимизированными для стабильной подачи воздуха при высоком сопротивлении в системе.

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ ВГД-16SДК

• Надежная работа при температурах до 400 °C;
• Усиленная конструкция корпуса;
• Термически защищенные подшипниковые узлы;
• Гибкость монтажа и обслуживания;
• Повышенный срок службы в условиях высоких механических и тепловых нагрузок.

Купить вентилятор ВГД-16SДК от завода-производителя «Укрвентсистема» — значит получить проверенное временем оборудование, оптимизированное под промышленные задачи. Мы предлагаем полный цикл сопровождения: от проектной поддержки и подбора модели до сервисного обслуживания и поставки запасных частей.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТИПА ВГД-16SДК

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ТДМ ТИПА ВГД-16SДК

Группа присоединительных размеров, мм

*Размеры даны справочно

Группа габаритных размеров, мм

*Размеры даны справочно

 Група установочных размеров, мм

*Размеры даны справочно

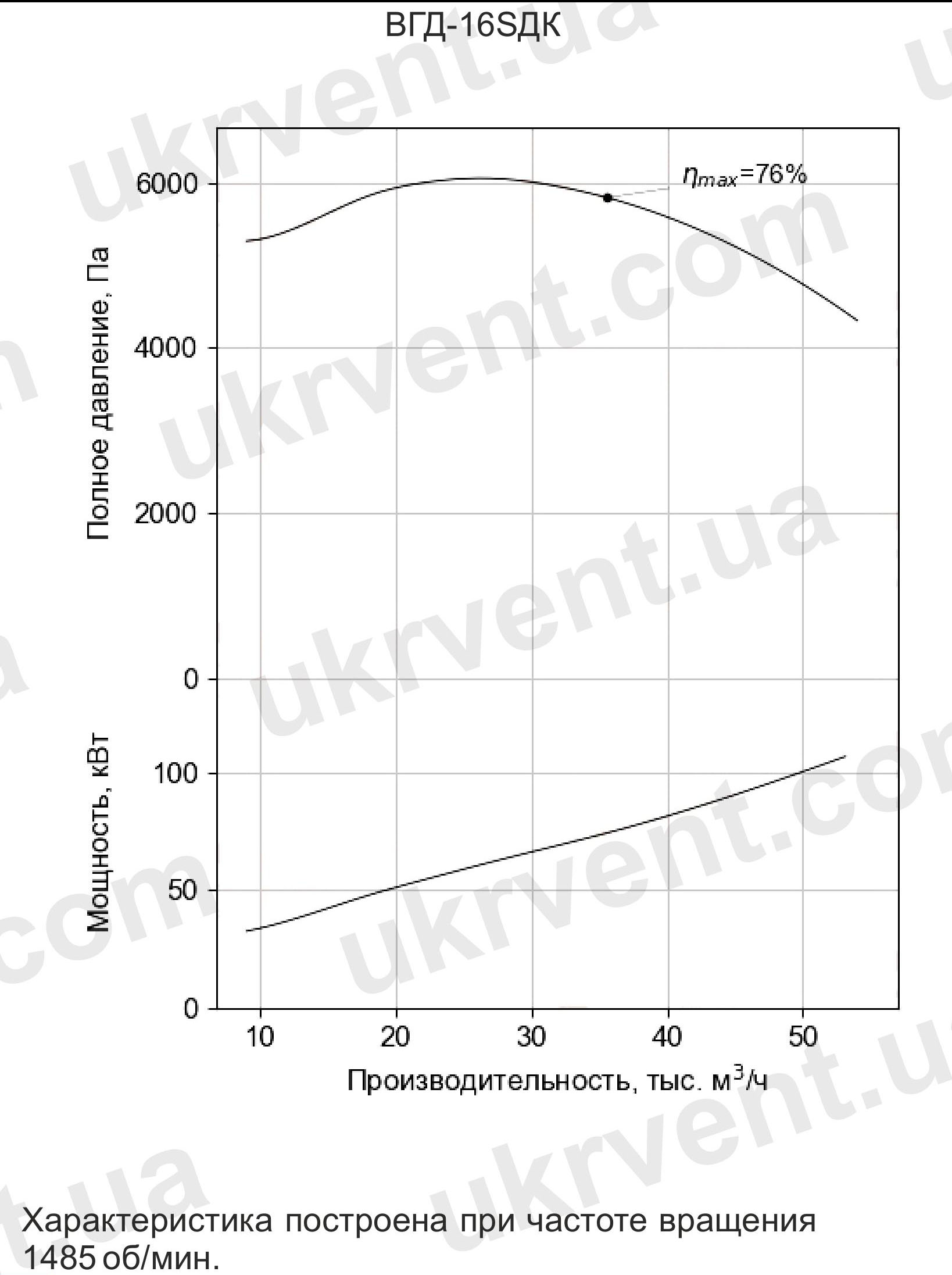

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ГОРЯЧЕГО ДУТЬЯ ВГД-16SДК

при барометрическом давлении 1013 гПа, температуре 400°С и плотности газов 0,524 кг/м³ на входе в ТДМ
