ВЕНТИЛЯТОРЫ ГОРЯЧЕГО ДУТЬЯ ВГД-20УК и ВГДс-20У

Вентиляторы горячего дутья ВГД

Центробежные вентиляторы горячего дутья ВГД-20УК и ВГДс-20У производства ООО «Укрвентсистема» предназначены для транспортировки нагретого в воздухоподогревателях воздуха в топки стационарных паровых котлов как вентиляторы первичного воздуха. Эти агрегаты широко применяются на теплоэлектростанциях, в системах энергетического и промышленного назначения, где требуется надежная подача горячего дутья при температуре перемещаемого воздуха до 400°С.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРОВ ГОРЯЧЕГО ДУТЬЯ ВГД-20УК и ВГДс-20У

Вентиляторы рассчитаны на длительную эксплуатацию как в помещениях, так и на открытом воздухе (под навесом), в условиях умеренного климата (исполнение У, категория размещения 2 по ГОСТ). Температурный диапазон окружающей среды — от -30°C, с максимальной температурой подаваемого воздуха до 400°C.

Для обеспечения устойчивости к высоким термическим нагрузкам рабочие колеса вентиляторов ВГД-20УК и ВГДс-20У изготавливаются из жаропрочной стали, в то время как корпусные и несущие элементы производятся из углеродистой конструкционной стали, обеспечивая необходимую жесткость и устойчивость конструкции.

КОНСТРУКЦИЯ ВЕНТИЛЯТОРОВ ГОРЯЧЕГО ДУТЬЯ ВГД-20УК и ВГДс-20У

Машины включают следующие узлы:

Рабочее колесо — сварная конструкция с высокотемпературной устойчивостью.
Спиральный корпус (улитка) — выполнен из листовой стали с ребрами жесткости по торцевым стенкам.
Ходовая часть — включает вал, подшипниковые узлы, охлаждающую крыльчатку и муфту для соединения с электродвигателем.
Направляющий аппарат осевой — обеспечивает стабилизацию потока.
Рама — служит базой для установки и фиксации агрегата.

Особое внимание уделено теплоизоляции подшипников от нагрева. Охлаждающая крыльчатка, установленная между корпусом и рабочим колесом, эффективно препятствует передаче тепла по валу, тем самым увеличивая срок службы узлов качения.

НАПРАВЛЕНИЕ ВРАЩЕНИЯ

Вентиляторы горячего дутья ВГД-20УК и ВГДс-20У выпускаются в исполнениях правого и левого вращения:

Правое вращение — спираль корпуса направлена по часовой стрелке.
Левое вращение — спираль корпуса направлена против часовой стрелки.

Выбор стороны вращения осуществляется в зависимости от схемы воздуховодов и компоновки оборудования на объекте.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТИПА ВГД-20УК и ВГДс-20У

Тип машины	ВГД-20УК	ВГДс-20У
Тип лопаток	Вперед загнутые	Вперед загнутые
Производительность, Q, тыс. м³/ч	154	140
Полное давление, Pv, Па	2906	2420
Полное давление, Pv, кгс/м²	296	247
Максимальный КПД, ηmax, %	72	73
Частота вращения n, об/мин	750	750
Масса, кг	4735	5260

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ТДМ ТИПА ВГД-20УК и ВГДс-20У

Группа присоединительных размеров, мм

Тип машины	Разворот, φск°	a	a1	b	b1	d	d1	n	n1	s	s1
ВГД-20УК	0, 15, 30, 45, 60	750	842	1170	1262	1400	1500	30	24	18	19
	75, 90, 105, 150, 165	750	842	1170	1262	1400	1500	30	24	18	19
	180, 195, 210, 225, 240, 270	750	842	1170	1262	1400	1500	30	24	18	19
ВГДс-20У	60	750	852	1170	1287	1400	1500	30	24	18	18

*Размеры даны справочно Группа габаритных размеров, мм

Тип машины	Разворот, φск°	B	B1	D	H	H1	H2	H3	L	L1
ВГД-20УК	0, 15, 30, 45, 60	–	1215	2000	3030	1400	1950	770	1770	964
	75, 90, 105, 150, 165	–	1215	2000	3030	1400	1650	770	1770	964
	180, 195, 210, 225, 240, 270	–	1215	2000	3030	1400	1450	770	1770	964
ВГДс-20У	60	3295	1215	2000	3015	1400	1950	770	3077	964

*Размеры даны справочно Группа установочных размеров, мм

Тип машины	Разворот, φск°	c	c1	c2	c3	f	f1	f2
ВГД-20УК	0, 15, 30, 45, 60	892	892	422	920	780	780	1090
	75, 90, 105, 150, 165	892	892	422	920	780	780	1090
	180, 195, 210, 225, 240, 270	892	892	422	920	780	780	1090
ВГДс-20У	60	892	892	421	920	780	780	1090

*Размеры даны справочно

УГЛЫ ПОВОРОТА КОРПУСА ВГД-20УК и ВГДс-20У

Улитка вентилятора может быть установлена с углом поворота от 0° до 270° с шагом 15°, что значительно упрощает монтаж и подключение воздуховодов. Универсальность конструкции позволяет адаптировать вентилятор под любые условия размещения в котельных и энергетических установках.

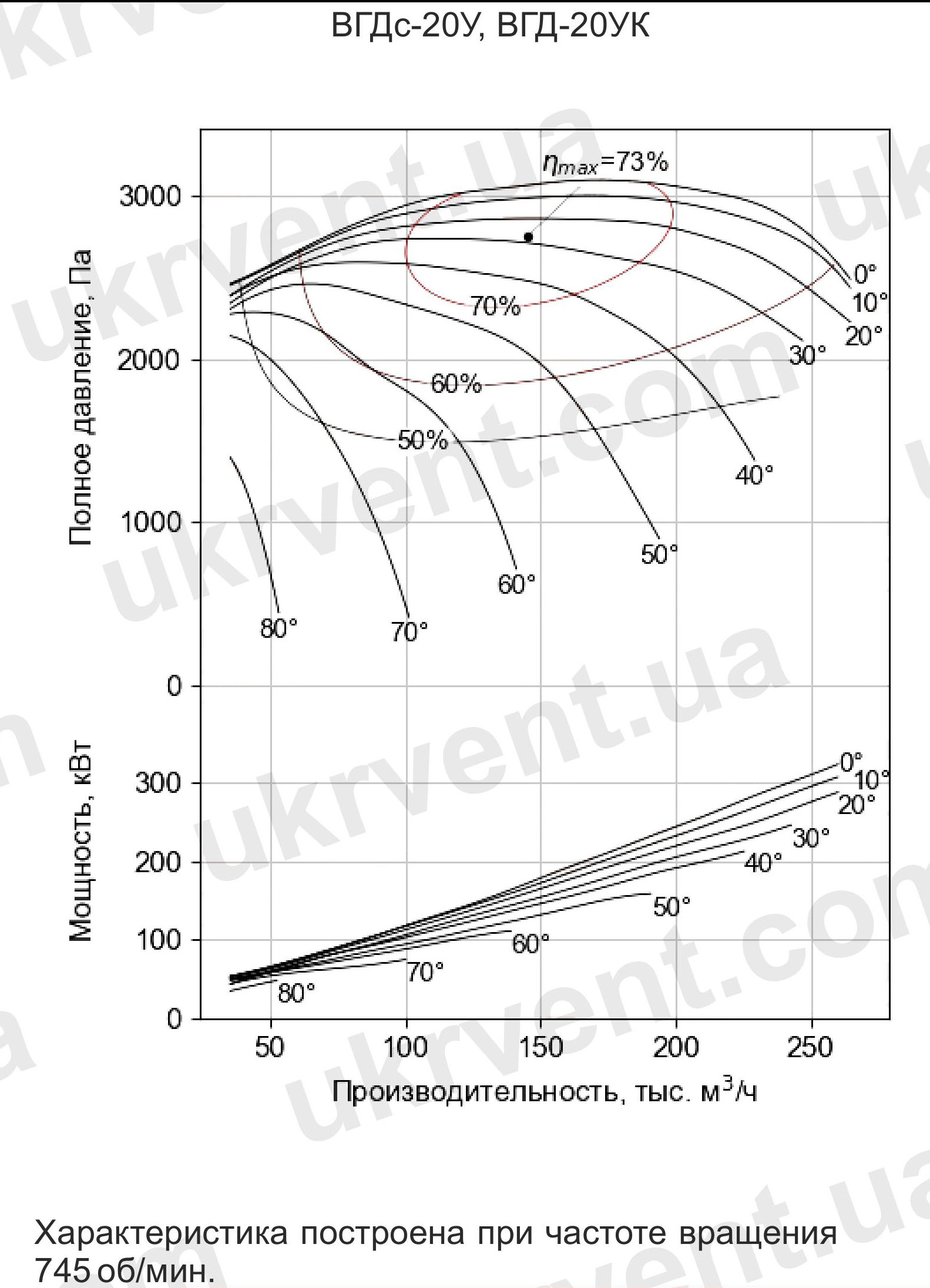

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ГОРЯЧЕГО ДУТЬЯ ВГД-20УК и ВГДс-20У

при барометрическом давлении 1013 гПа, температуре 400°С и плотности газов 0,524 кг/м³ на входе в ТДМ

СХЕМА КОНСТРУКТИВНОГО ИСПОЛНЕНИЯ

ВГД-20УК и ВГДс-20У изготавливаются по схеме 3, в которой рабочее колесо установлено на промежуточный вал, соединенный с электродвигателем посредством муфты. Это конструктивное решение повышает надежность вентилятора в эксплуатации за счёт перераспределения радиальных нагрузок: они воспринимаются не валом электродвигателя, а подшипниками промежуточного вала. В результате повышается срок службы всего агрегата и снижается уровень вибрации при эксплуатации.

ВАРИАНТЫ ИСПОЛНЕНИЯ

В зависимости от задачи, вентиляторы выпускаются в следующих вариантах:

ВГД-К — с усиленным двухопорным подшипниковым узлом и централизованной системой смазки.
ВГД-У — унифицированное исполнение с возможностью интеграции в стандартные системы промышленной вентиляции.

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ ВГД-20УК и ВГДс-20У

Работа при температуре до 400°C
Высокая устойчивость к вибрационным и тепловым нагрузкам
Жаропрочные материалы и прочная конструкция
Универсальность монтажа благодаря поворотной улитке
Различные схемы вращения и исполнения
Совместимость с котельными установками ТЭС и ГРЭС

Купить вентилятор горячего дутья ВГД-20УК или ВГДс-20У от производителя — это значит обеспечить стабильную и безопасную работу котельного оборудования на годы вперед. Укрвентсистемы предлагает сертифицированную продукцию, соответствующую требованиям ГОСТ и ТУ, с индивидуальным подбором параметров под задачи заказчика.
