ВЕНТИЛЯТОРЫ ГОРЯЧЕГО ДУТЬЯ ВГД-22SДРК
Вентиляторы горячего дутья ВГД
Центробежные вентиляторы горячего дутья ВГД-22SДРК производства Укрвентсистемы — это высокоэффективное оборудование, предназначенное для надежной и непрерывной подачи горячего воздуха в топки паровых стационарных котлов. Модель ВГД-22SДРК зарекомендовала себя как оптимальное решение для систем первичного воздуха, эксплуатируемых в условиях высоких температур и интенсивной термической нагрузки.
Благодаря продуманной конструкции, устойчивости к перегреву и усиленной механической прочности, вентиляторы ВГД-22SДРК находят широкое применение в теплоэнергетике, металлургии и тяжелом машиностроении. Оборудование разрабатывается с учетом требований современных котлоагрегатов и соответствует нормам промышленной безопасности.
УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРОВ ГОРЯЧЕГО ДУТЬЯ ВГД-22SДРК
Вентиляторы ВГД-22SДРК рассчитаны на эксплуатацию в умеренном климате (исполнение У, категория размещения 2) как на открытых промышленных площадках, так и в закрытых помещениях под навесом. Рабочая температура окружающей среды допускается до -30 °С, при этом температура перемещаемого воздуха может достигать 250°С.
Высокотемпературные условия работы предъявляют особые требования к материалам. Рабочее колесо изготавливается из жаропрочной стали, обеспечивая термостойкость и долговечность при длительных тепловых нагрузках. Корпусные элементы, включая улитку и направляющий аппарат, выполняются из высококачественной углеродистой стали с необходимым запасом прочности.
КОНСТРУКЦИЯ ВЕНТИЛЯТОРОВ ГОРЯЧЕГО ДУТЬЯ ВГД-22SДРК
Вентиляторы горячего дутья ВГД-22SДРК имеют модульную конструкцию, включающую:
- Рабочее колесо — сварная конструкция с оптимизированной геометрией лопаток для устойчивой подачи воздуха при высокой температуре.
- Спиральный корпус (улитка) — изготавливается из листовой и профильной стали, усилен оребрением для повышения жесткости.
- Ходовая часть — вал с подшипниками, соединительная муфта, а также охлаждающая крыльчатка, установленная между корпусом и улиткой для снижения теплового воздействия на подшипниковые узлы.
- Осевой направляющий аппарат — обеспечивает стабилизацию потока и повышение КПД.
- Рама под ходовую часть — сварная стальная конструкция, рассчитанная на высокие нагрузки и вибрации.
Использование охлаждающей крыльчатки существенно увеличивает срок службы подшипников, снижая риск аварийных отказов.
НАПРАВЛЕНИЕ ВРАЩЕНИЯ ВЕНТИЛЯТОРА ГОРЯЧЕГО ДУТЬЯ ВГД-22SДРК
Вентиляторы ВГД-22SДРК выпускаются в двух модификациях по направлению вращения:
- Правое вращение — спираль улитки направлена по часовой стрелке.
- Левое вращение — спираль улитки направлена против часовой стрелки.
Выбор направления зависит от компоновки теплотехнической установки и особенностей монтажа на объекте.

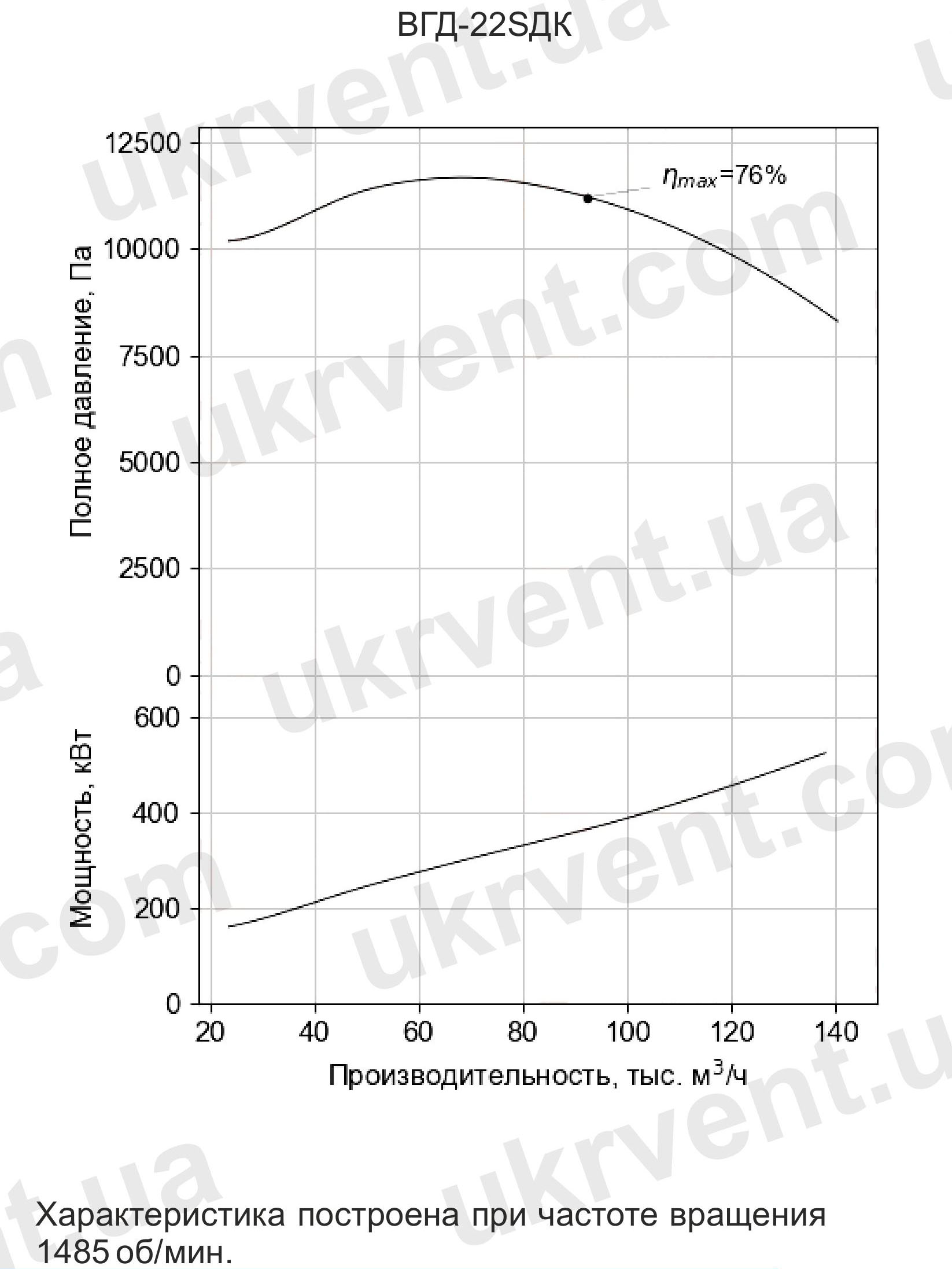

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ГОРЯЧЕГО ДУТЬЯ ВГД-22SДРК
при барометрическом давлении 1013 гПа, температуре 400°С и плотности газов 0,524 кг/м3 на входе в ТДМ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТИПА ВГД-22
| Тип машины | ВГД-22SДРК* |
| Тип лопаток | S-образные |
| Производительность, Q, тыс. м3/ч | 95 |
| Полное давление, Pv, Па | 11850 |
| Полное давление, Pv, кгс/м2 | 1208 |
| Максимальный КПД, ηmax, % | 82 |
| Частота вращения n, об/мин | 1500 |
| Масса, кг | 4460 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ТДМ ТИПА ВГД-22
Группа присоединительных размеров, мм
| Тип машины | Разворот, φск° | a | a1 | b | b1 | d | d1 | n | n1 | s | s1 |
| ВГД-22SДРК | 0 | 440 | 506 | 880 | 944 | 970 | 1070 | 12 | 16 | 19 | 19 |
*Размеры даны справочно Группа габаритных размеров, мм
| Тип машины | Разворот, φск° | B | B1 | D | H | H1 | H2 | H3 | L | L1 |
| ВГД-22SДРК | 0 | 3263 | 1430 | 2200 | 3566 | 1500 | 750 | 675 | 2445 | 875 |
*Размеры даны справочно Группа установочных размеров, мм
| Тип машины | Разворот, φск° | c | c1 | c2 | c3 | c4 | с5 | f | f1 | f2 |
| ВГД-22SДРК | 0 | 1216 | 1216 | 600 | 780 | 715 | 900 | 1200 | 1050 | 1045 |
*Размеры даны справочно
СХЕМА КОНСТРУКТИВНОГО ИСПОЛНЕНИЯ ВЕНТИЛЯТОРА ГОРЯЧЕГО ДУТЬЯ ВГД-22SДРК
Наиболее распространена схема исполнения №3, при которой рабочее колесо устанавливается на промежуточный вал, соединенный с валом электродвигателя через муфту. Это техническое решение обеспечивает:
- Повышенную стойкость к радиальным нагрузкам,
- Надежную защиту электродвигателя от теплового и вибрационного воздействия,
- Стабильную работу при изменениях массы и баланса рабочего колеса в процессе эксплуатации.
Нагрузка перераспределяется с двигателя на подшипниковые опоры промежуточного вала, что увеличивает ресурс всей дутьевой машины.
В ЗАВИСИМОСТИ ОТ НАЗНАЧЕНИЯ ВЕНТИЛЯТОРЫ ВГД ИЗГОТАВЛИВАЮТСЯ:
ВГД-К — усиленная двухопорная конструкция с улучшенным подшипниковым узлом и системой смазки. Применяется в условиях повышенных нагрузок и продолжительной эксплуатации.
ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ ВГД-22SДРК ОТ УКРВЕНТСИСТЕМЫ
- Высокая термостойкость благодаря применению жаропрочной стали;
- Надежность и долговечность при круглосуточной эксплуатации;
- Унификация и совместимость с современными котельными агрегатами;
- Инженерная проработка конструкции с учетом теплофизических и вибрационных нагрузок;
- Гарантийное и постгарантийное обслуживание, техническая поддержка от завода-изготовителя.
Вентиляторы горячего дутья ВГД-22SДРК — это проверенное техническое решение для предприятий, предъявляющих высокие требования к надежности воздушной подачи при экстремальных температурах. Производитель Укрвентсистема предлагает индивидуальный подбор моделей, адаптацию под проектные параметры и сопровождение на всех этапах эксплуатации.
Для получения технической консультации, подбора оборудования и заказа вентилятора ВГД-22SДРК свяжитесь с отделом продаж компании Укрвентсистема. Надежность, подтвержденная практикой — выбирайте проверенное решение для вашего производства.
