ВЕНТИЛЯТОР ВЫСОКОГО ДАВЛЕНИЯ С НАЗАД ЗАГНУТЫМИ ЛОПАТКАМИ ВВГДН-17БК

Центробежный вентилятор высокого давления ВВГДН-17БК с назад загнутыми лопатками — это специализированное оборудование, предназначенное для стабильной и эффективной подачи нагретого воздуха в топочные камеры стационарных паровых котлов различной мощности. Благодаря высокой надёжности, термостойкости и продуманной конструкции, вентилятор ВВГДН-17БК успешно применяется в промышленных энергетических установках, где требуется бесперебойная циркуляция горячего воздуха в температурном диапазоне до +400 °C.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРА ВВГДН-17БК

Вентилятор ВВГДН-17БК разработан для работы в системах подачи первичного воздуха, нагретого в воздухонагревателях, к топкам котлов, а также для рециркуляции горячего потока в воздушных трактах котлоагрегатов. Конструкция рассчитана на эксплуатацию с неагрессивными, незапыленными газовыми средами с температурой от +200 до +400 °C.

Изделие не предназначено для применения в вентиляционных, аспирационных, сушильных или охлаждающих установках. Работоспособность вентилятора гарантирована при температуре в корпусе не ниже −30 °C. Учитывая высокотемпературный режим, все элементы, контактирующие с потоком, выполнены из жаропрочной стали, устойчивой к температурным деформациям и термическому старению.

Вентилятор допускается к эксплуатации на открытом воздухе и в помещениях, при условии защиты от атмосферных осадков. Климатическое исполнение — У, категория размещения 2 по ГОСТ.

НАПРАВЛЕНИЕ ВРАЩЕНИЯ ВЕНТИЛЯТОРА

Вентиляторы ВВГДН-17БК выпускаются с правым и левым направлением вращения рабочего колеса.

• Правое вращение — если спираль улитки направлена по часовой стрелке.
• Левое вращение — при направлении спирали против часовой стрелки.

УГЛЫ ПОВОРОТА КОРПУСА ВЕНТИЛЯТОРА

Конструкция вентилятора предусматривает возможность регулировки угла поворота улитки от 0° до 180° с шагом 15°, что значительно упрощает его установку и присоединение к существующим воздуховодам. Такая гибкость конфигурации позволяет интегрировать вентилятор в сложные технологические схемы с минимальными затратами на монтаж.

СХЕМА КОНСТРУКТИВНОГО ИСПОЛНЕНИЯ ВВГДН-17БК

Исполнение 3: рабочее колесо устанавливается на промежуточный вал, соединённый с валом электродвигателя через муфту. Такой подход снижает нагрузку на вал электродвигателя и продлевает срок его службы. Основные радиальные усилия, возникающие при вращении колеса и возможном дисбалансе, воспринимаются подшипниковыми узлами промежуточного вала, повышая общую виброустойчивость агрегата.

МОДИФИКАЦИИ ВЕНТИЛЯТОРОВ ВВГДН-17БК

• ВВГДН-К — улучшенная подшипниковая система с двухопорной конструкцией и централизованной смазкой для повышенной надежности при длительной эксплуатации.
• ВВГДН-Б — усиленная бронелистами версия с дополнительной защитой рабочих лопаток для эксплуатации в условиях повышенной абразивной нагрузки.

ОСНОВНЫЕ УЗЛЫ ВЕНТИЛЯТОРА ВВГДН-17БК

Рабочее колесо.

Сварная конструкция, состоящая из жаропрочной крыльчатки и централизованной ступицы. Конфигурация лопаток с обратным загибом обеспечивает высокое давление при устойчивом воздушном потоке и минимальных аэродинамических потерях.

Ходовая часть.

Состоит из вала, подшипников в разъемном корпусе, системы охлаждения, уплотнительных элементов и упругой муфты. Надежная кинематическая передача снижает уровень вибраций и обеспечивает стабильную работу при высоких нагрузках.

Улитка (корпус).

Изготавливается методом сварки из профильной и листовой стали. Конструкция усилена оребрением для повышения жёсткости, что предотвращает деформации при термическом расширении и сохраняет геометрию воздуховодов.

Направляющий аппарат.

Поворотные лопатки направляющего аппарата позволяют точно регулировать производительность и давление, плавно изменяя параметры воздушного потока без остановки вентилятора. Это особенно важно для оптимизации топочного процесса в зависимости от текущей нагрузки.

ТРЕБОВАНИЯ К УСТАНОВКЕ

Для монтажа вентилятора требуется общий жёсткий фундамент, рассчитанный на эксплуатационные нагрузки и динамические колебания агрегата. Правильная установка обеспечивает сохранение технических характеристик и безопасность в процессе эксплуатации.

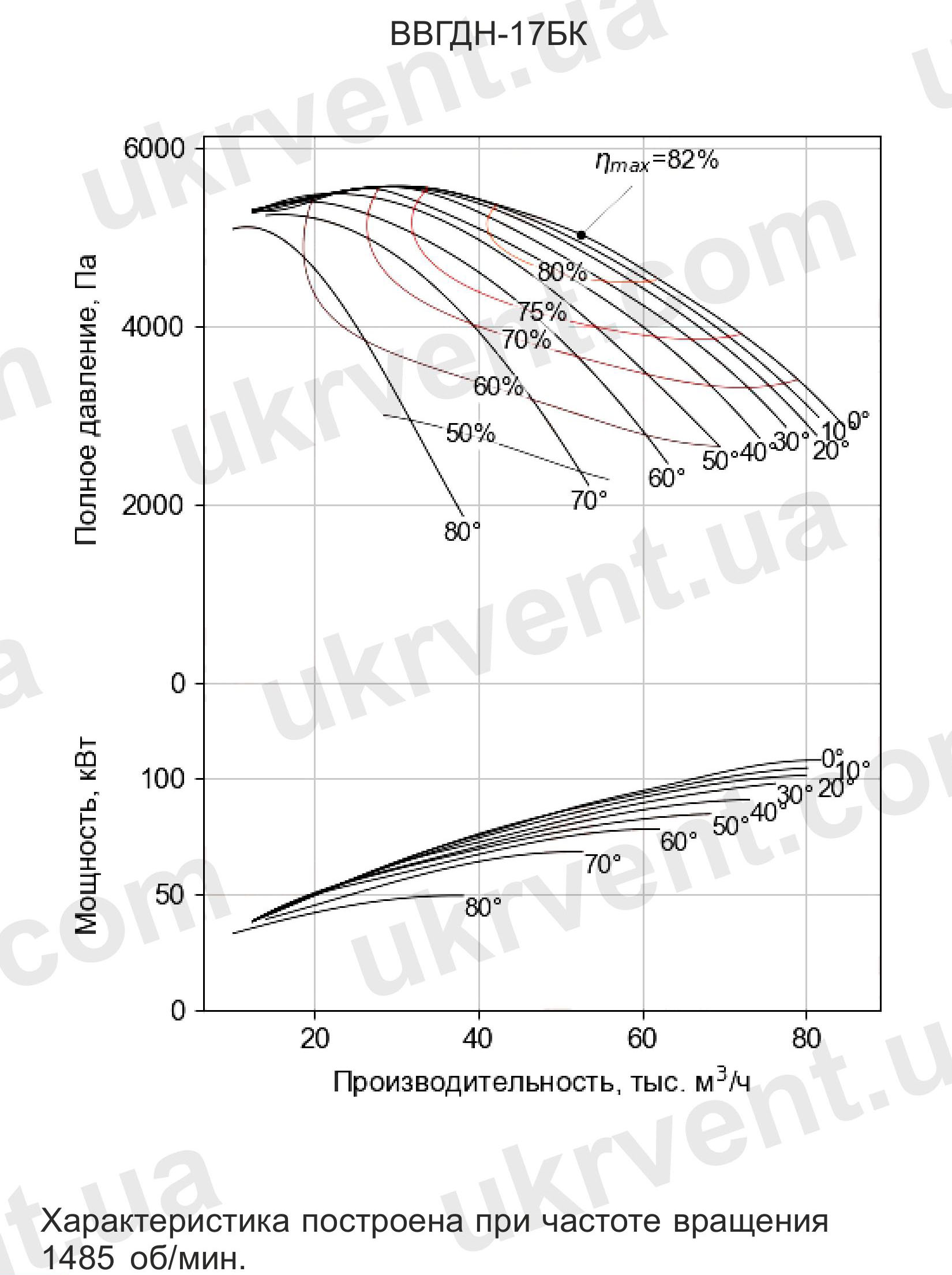

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВЫСОКОГО ДАВЛЕНИЯ С НАЗАД ЗАГНУТЫМИ ЛОПАТКАМИ ВВГДН-17БК

при барометрическом давлении 1013 гПа, температуре 400°С и плотности газов 0,524 кг/м³ на входе в ТДМ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ВЫСОКОГО ДАВЛЕНИЯ С НАЗАД ЗАГНУТЫМИ ЛОПАТКАМИ ВВГДН-17БК

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ВВГДН-17БК

Группа присоединительных размеров, мм

*Размеры даны справочно Группа габаритных размеров, мм

*Размеры даны справочно Группа установочных размеров, мм

*Размеры даны справочно

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРА ВВГДН-17БК ПРОИЗВОДСТВА УКРВЕНТСИСТЕМЫ

• Надежность и долговечность. ВВГДН-17БК изготавливается из жаропрочной стали, устойчивой к высоким температурам до 400 °С, что обеспечивает долгосрочную эксплуатацию в условиях термической нагрузки без потери характеристик.
• Повышенный ресурс работы. Применение схемы исполнения 3 с промежуточным валом и вынесенными подшипниковыми узлами снижает нагрузку на электродвигатель, минимизирует вибрационные воздействия и увеличивает срок службы оборудования.
• Адаптация под условия заказчика. Возможность выбора направления вращения (левое/правое) и установки угла поворота корпуса (от 0° до 180° с шагом 15°) упрощает встраивание вентилятора в существующую систему воздухоподачи без необходимости дополнительного переоснащения.
• Конструктивная прочность и защита. Модификация ВВГДН-Б дополнительно защищена бронелистами и усиленной защитой рабочих лопаток, что актуально при эксплуатации в условиях повышенного риска механических повреждений и абразивного износа.
• Подшипниковые узлы повышенного качества. В модификации ВВГДН-К применяются двухопорные подшипниковые узлы с улучшенной системой смазки, что повышает устойчивость к перегрузкам и увеличивает межсервисный интервал.
• Производство с учетом норм ГОСТ и ТУ. Все вентиляторы изготавливаются с соблюдением строгих стандартов качества, проходят заводские испытания, что гарантирует стабильные аэродинамические характеристики и безопасность эксплуатации.
• Поддержка и документация. Производитель предоставляет полный комплект технической документации, консультации по монтажу и пусконаладке, а также возможность поставки запасных частей и сервисного сопровождения в течение всего срока эксплуатации.

Вентиляторы ВВГДН-17БК от Укрвентсистемы — это надежное решение для обеспечения стабильной подачи горячего воздуха в котельных установках, отличающееся инженерной продуманностью, эксплуатационной стойкостью и оптимизацией под реальные задачи промышленной энергетики.
